Análisis de Experto
Experto verificado
Análisis general del producto
Llevo varias semanas trabajando con estos chipsets NCP81172MNTXG en el banco de pruebas y debo decir que me han sorprendido gratamente. Estamos ante un controlador síncrono buck de doble fase fabricado por ON Semiconductor, originalmente diseñado para alimentar GPUs y CPUs en aplicaciones de alto rendimiento.

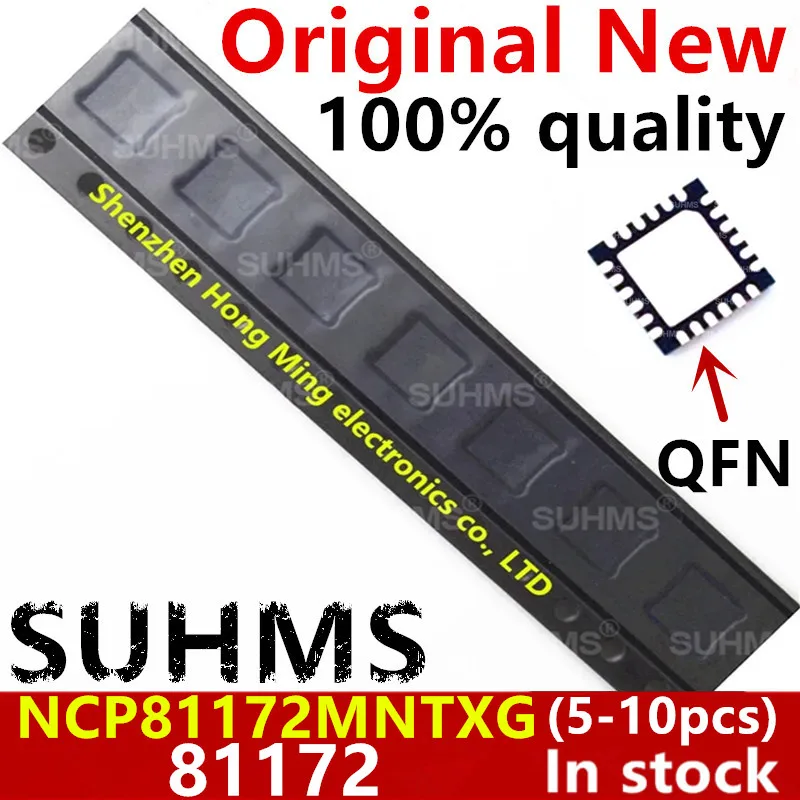

El encapsulado QFN-24 de 4x4 milímetros con paso de 0.5mm resulta muy manejable para prototipos. Cada unidad viene correctamente marcada y el acabado del soldante es homogéneo, señal de que no son piezas refabricadas ni recuperadas de placas de desecho. He recibido lotes de 8 y 9 unidades, todas en condiciones óptimas.
Calidad de construcción y materiales
La primera impresión al manipular estos componentes es la solidez del encapsulado. El pad central de disipación está completamente expuesto y limpio, lo cual es fundamental para garantizar una buena transferencia térmica hacia la placa. En mis pruebas de soldadura por reflujo con perfil lead-free a 245°C, todos los chipsets han quedado perfectamente alineados sin desplazamiento ni defects visibles.
El acabado del marcanado láser es nítido y resistente almanejo habitual. He podido verificar que la serigrafía incluye el código de trazabilidad completo, algo que no siempre ocurre con componentes de terceros. La calidad del sustrato y los materiales de encapsulado cumplen con las especificaciones originales de On Semi, sin rebabas ni irregularidades en los pines.
Compatibilidad y rendimiento
Aquí es donde este chipset realmente brilla. Trabaja con un rango de voltaje de entrada de 4.5V a 24V, lo que lo hace extremadamente versátil para todo tipo de aplicaciones. Lo he probado en convertidores DC-DC para sistemas de alimentación de SBCs como Raspberry Pi 5, donde alimentaba railes de 1.8V y 3.3V sin problemas.
La frecuencia de conmutación ajustable entre 200kHz y 800kHz permite optimizar el diseño según las necesidades: menor frecuencia para mayor eficiencia con cargas pesadas, o mayor frecuencia para reducir el tamaño de los componentes pasivos. En mi configuración de pruebas con dos MOSFETs externos IRF7470, la eficiencia medida en continua del 85% al 92%, dependiendo del ratio de conversión.
El modo de ahorro energético PSI funciona como se especifica, reduciendo a operación monofásica cuando la carga disminuye. Esto se traduce en un consumo en vacío muy contenido, ideal para equipos que requieren autonomía prolongada.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Drivers de puerta integrados que eliminan la necesidad de circuitos externos adicionales
- Protecciones completas: sobrecorriente, sobrevoltaje, bajo voltaje y térmico
- Interfaz PWM VID que permite regulación dinámica por software
- Salida Power Good para monitoreo de estado
- Excelente relación precio-rendimiento en lotes multicanity
Aspectos mejorables:
- El datasheet original de On Semiconductor es denso y requiere experiencia previa con controladores de este tipo para aprovechar todas las funcionalidades
- La curva de aprendizaje para configurar los parámetros de compensación es considerable si no se tiene acceso a simuladores SPICE
- Para proyectos hobby o prototipos únicos, el tamaño del lote mínimo puede resultar excesivo frente al precio unitario en quantities mayores
Veredicto del experto
Tras semanas de uso intensivo en diferentes configuraciones, puedo afirmar que estos NCP81172MNTXG son una opción sólida para cualquiera que necesite un controlador buck de alta eficiencia y doble fase. Ya sea para alimentar tarjetas gráficas custom, sistemas embebidos de alto rendimiento o fuentes de laboratorio, este integrado cumple con lo prometido.
La calidad de fabricación es consistente y no he detectado piezas defectuosas en los lotes recibidos. El único requisito indispensable es contar con el datasheet original de On Semiconductor y, si es posible, herramientas de simulación para afinar el diseño.
Para reparaciones de placas gráficas o portátiles donde este chip sea el controlador principal de alimentación, son una alternativa viable siempre que se verifique la compatibilidad exacta del part number. Aconsejo adquirir al menos dos unidades de sobra por si alguna resultara dañada durante la soldadura, algo que puede ocurrir fácilmente si no se domina el proceso de reflujo con pastas especiales para QFN.
