Descripción
Nuevo amplificador de fibra óptica, Sensor de fibra óptica + M3, reflexión difusa de un solo cabezal, sonda de cable de 1m, interruptor fotoeléctrico inductivo
Modelo: e3x-na11
Clasificación de color: sensor + sonda de cable de 1m de reflexión difusa de un solo cabezal m3
Escenario aplicable: control automático
Categoría de sensor: sensor de infrarrojos
Corriente de trabajo: 0,2A
Voltaje de trabajo: 24V
Distancia de detección: equipada con fibra óptica reflectante, distancia de detección: 10 cm ajustable;
Distancia de detección de la fibra de radio emparejada: 40 cm ajustable;
Material: policarbonato
Salida: NPN
Conmutación normalmente abierta y normalmente cerrada: (L: normalmente abierta / D: normalmente cerrada)
Indicación de sensibilidad
Indicador de intensidad de la señal
Conector de fibra óptica
Interruptor de retardo de 40 ms: (apagado por defecto)
Perilla de ajuste de sensibilidad: grande en sentido horario y pequeño en sentido antihorario.Después de fijar la posición de la fibra óptica y el objeto medido, gire lentamente hasta que el indicador de señal se ilumine más de 4 veces.
Luz indicadora de salida: cuando la luz está encendida, hay salida.Cuando hay más de 3 luces encendidas, significa una salida estable.
Hebilla de fibra óptica
Amplificador de fibra E3x-na11
Descripción del cableado: Marrón: polo positivo de 12 ~ 24 V de la fuente de alimentación de CC
Azul: polo negativo de 12 ~ 24 V de la fuente de alimentación de CC
Negro: salida negativa (predeterminada l normalmente abierta).
50: Normalmente abierto, D: normalmente cerrado, selección de conversión.
Alta precisión, amplio rango de ajuste fino, adecuado para todo tipo de fibras ópticas

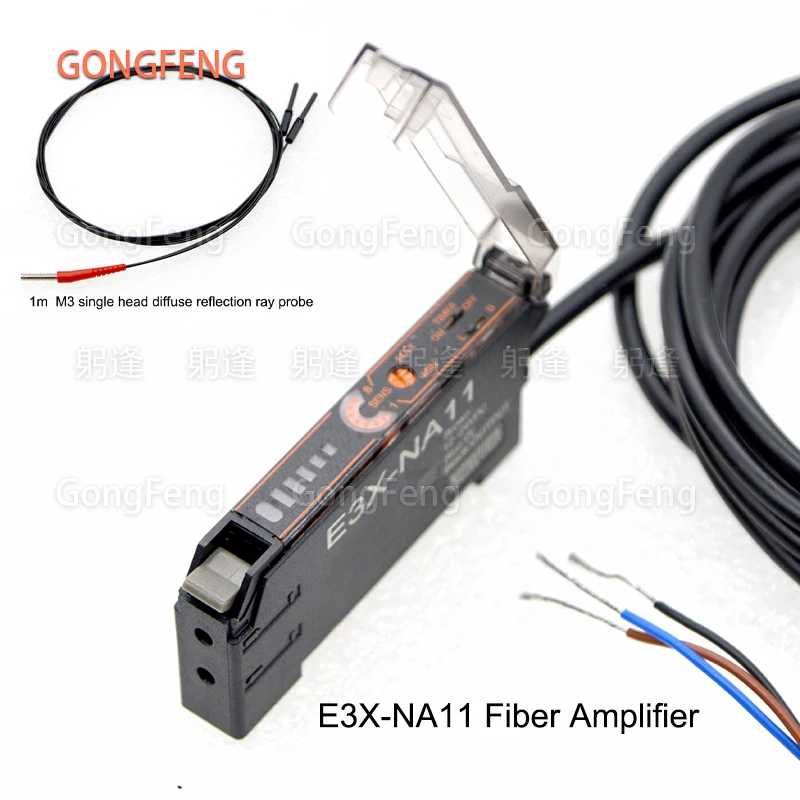

New Optical Fiber Amplifier Optical Fiber Sensor+ M3 Single Head Diffuse Reflection1m Wire Probe Inductive Photoelectric Switch
Model: e3x-na11

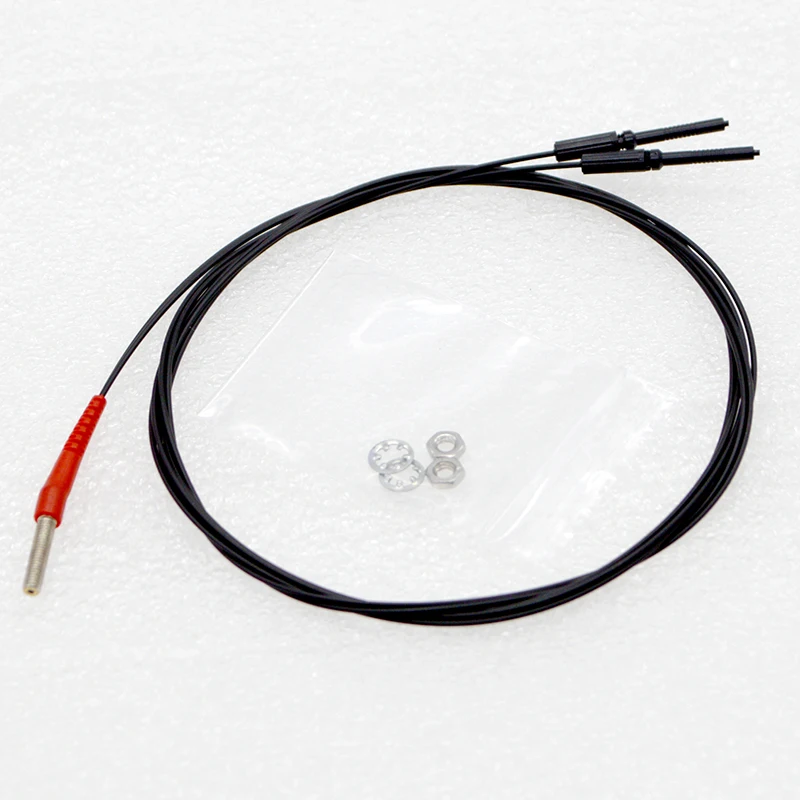

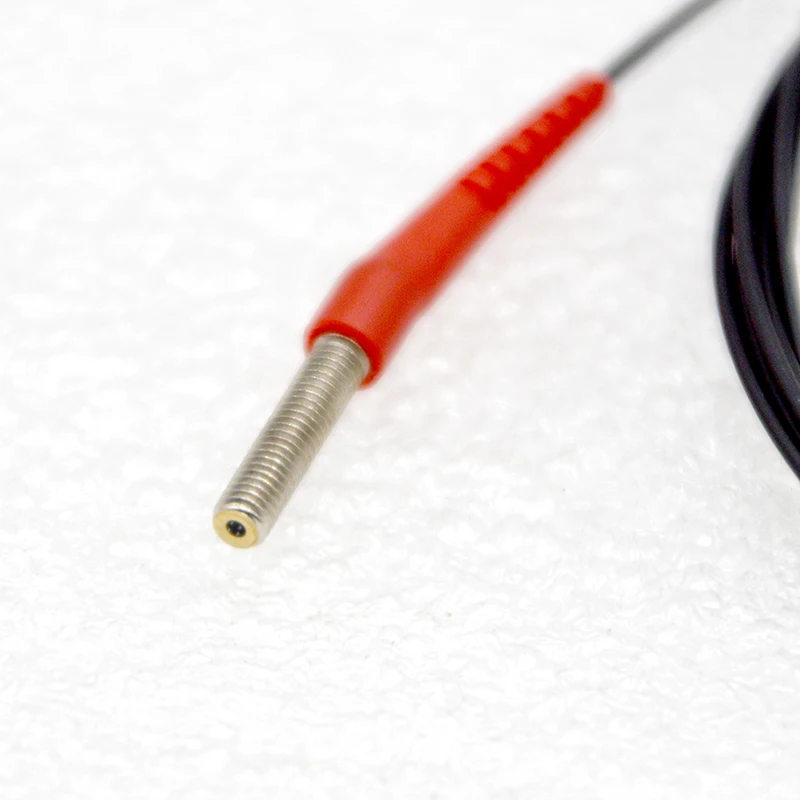

Color classification: sensor + m3 single head diffuse reflection 1m wire probe
Applicable scenario: automatic control
Sensor category: infrared sensor
Working current: 0.2A
Working voltage: 24V
Detection distance: equipped with reflective optical fiber, sensing distance: 10cm adjustable;
Sensing distance of paired radio fiber: 40cm adjustable;
Material: Polycarbonate
Output: NPN

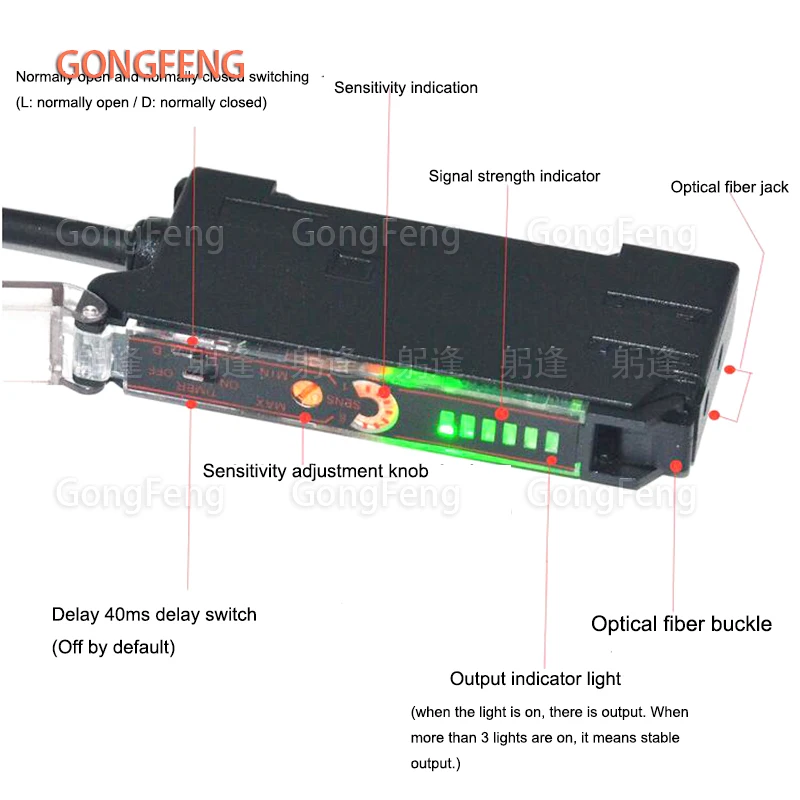

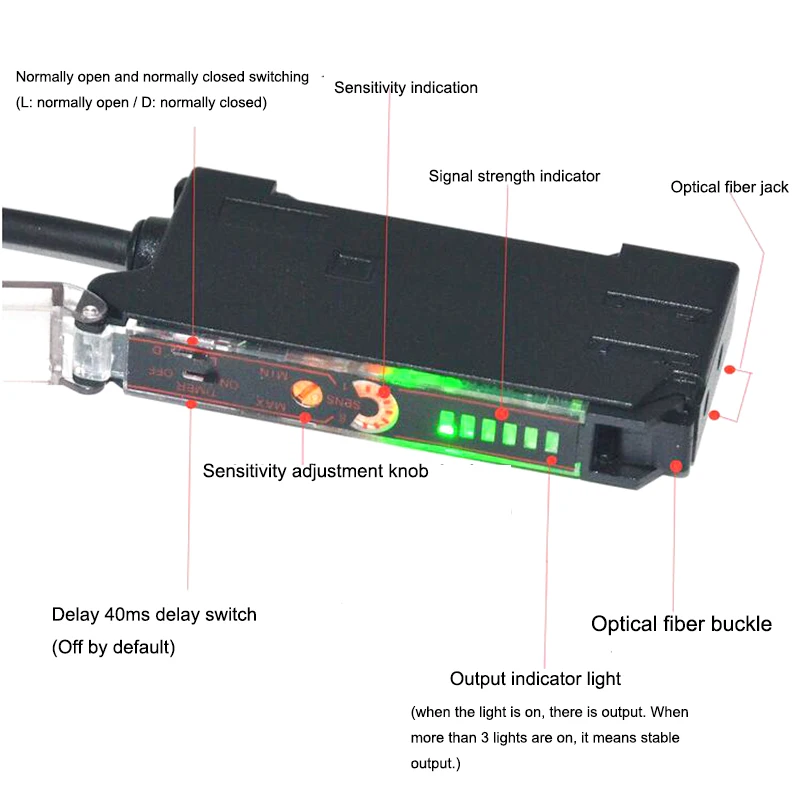

Normally open and normally closed switching: (L: normally open / D: normally closed)
Sensitivity indication
Signal strength indicator
Optical fiber jack
Delay 40ms delay switch: (off by default)
Sensitivity adjustment knob: large clockwise and small counterclockwise. After the position of the optical fiber and the measured object is fixed, rotate slowly until the signal indicator lights up more than 4 times.
Output indicator light: when the light is on, there is output. When more than 3 lights are on, it means stable output.
Optical fiber buckle

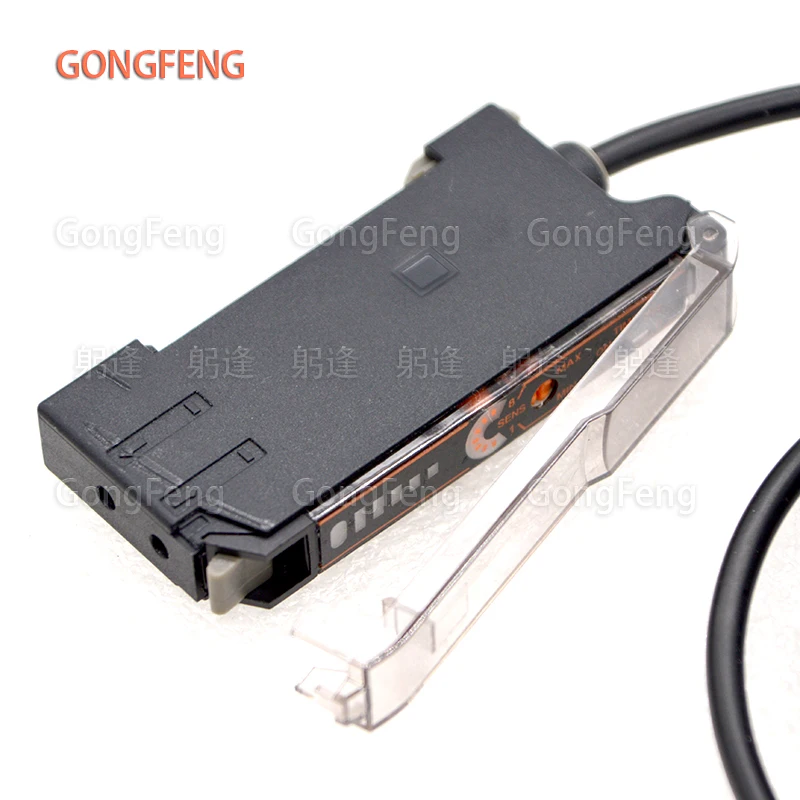

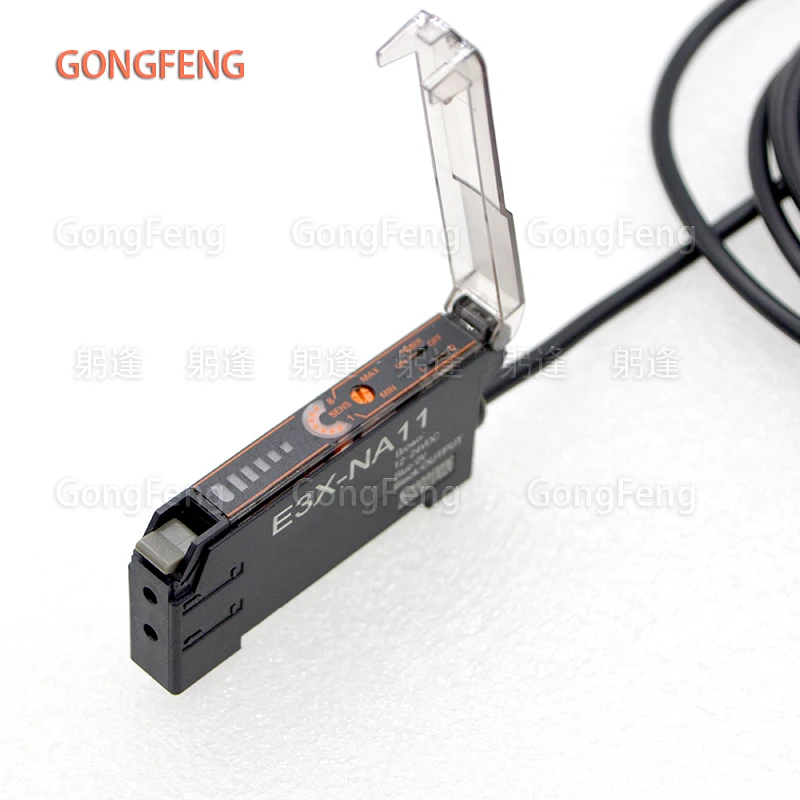

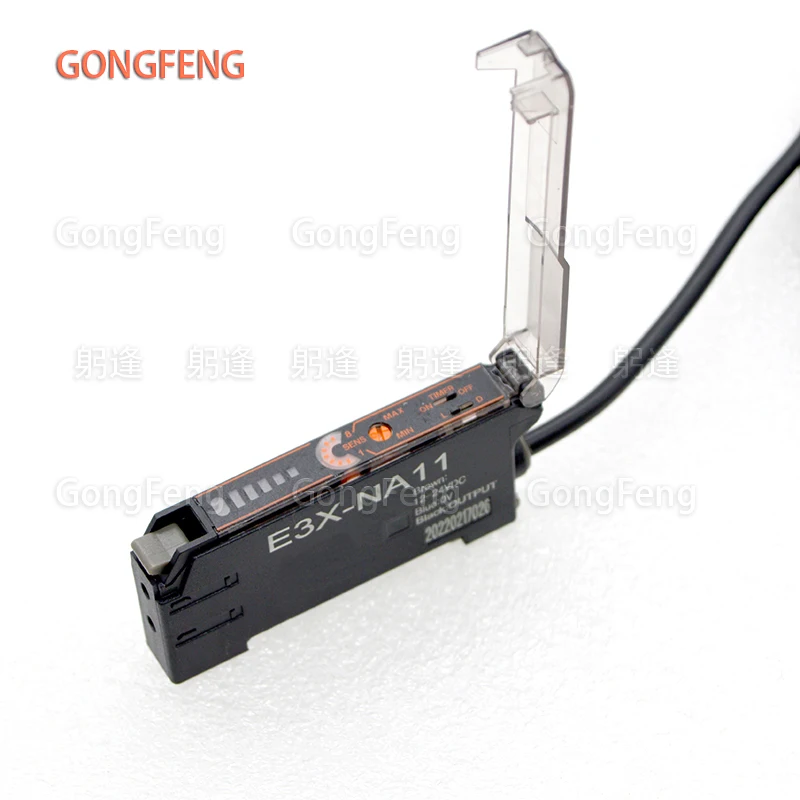

E3x-na11 fiber amplifier

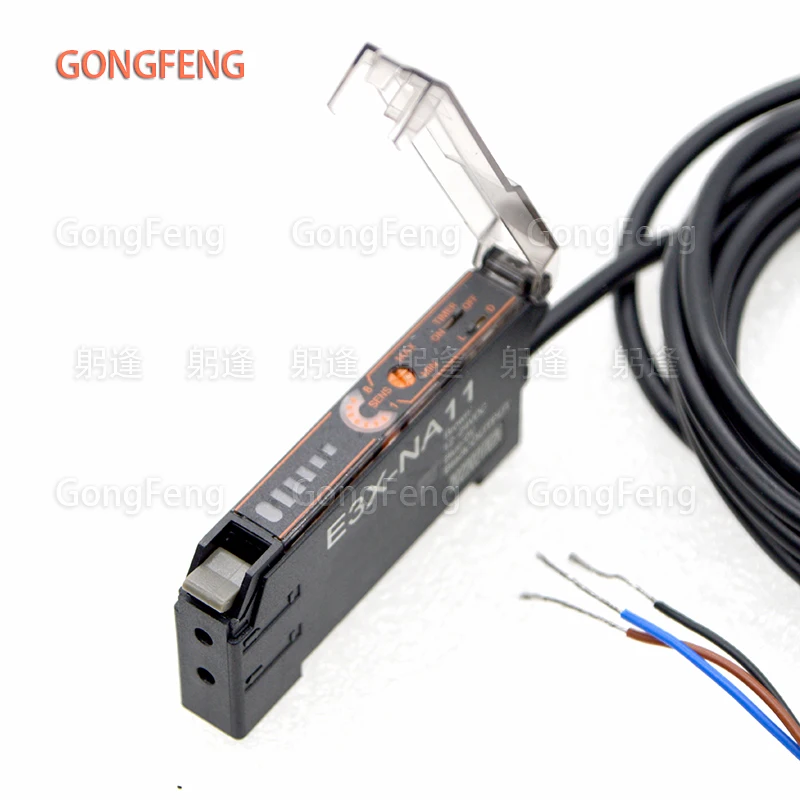

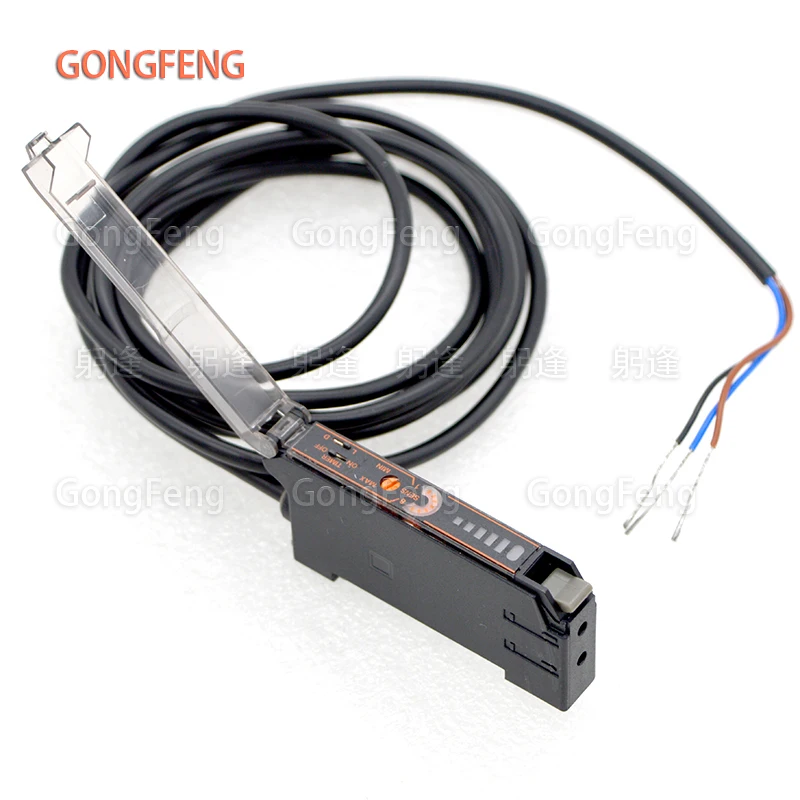

Wiring Description: Brown: 12 ~ 24V positive pole of DC power supply
Blue: 12 ~ 24V negative pole of DC power supply
Black: negative (default l normally open) output.
50: Normally open, D: normally closed, conversion selection!

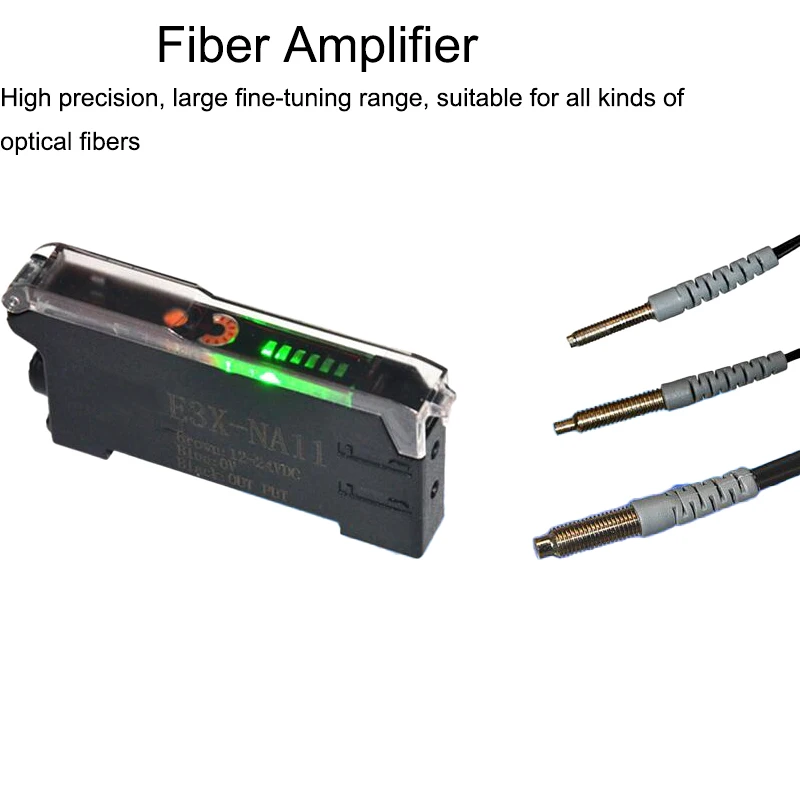

High precision, large fine-tuning range, suitable for all kinds of optical fibers
