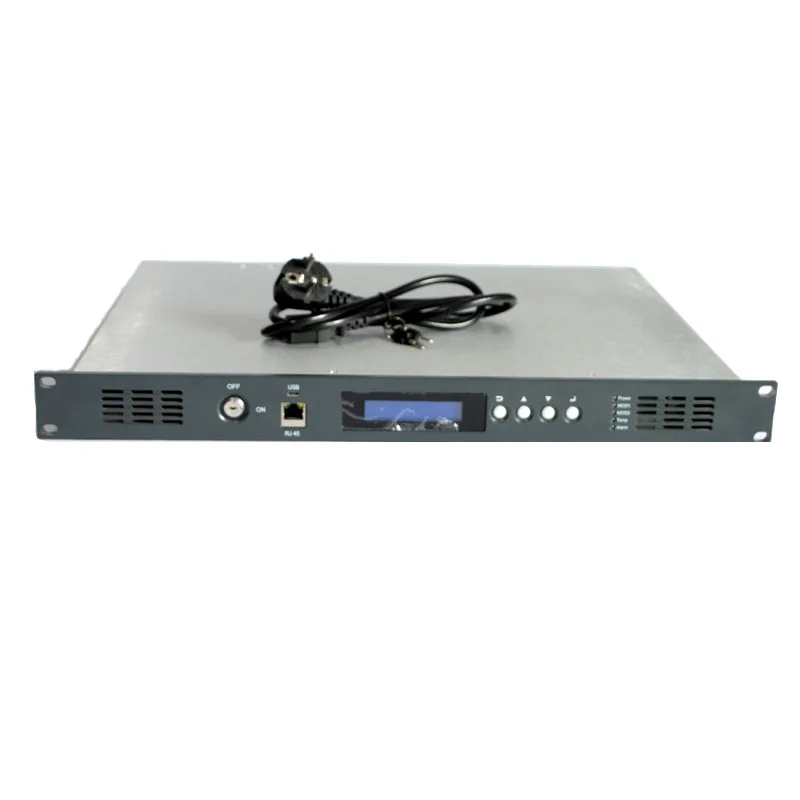

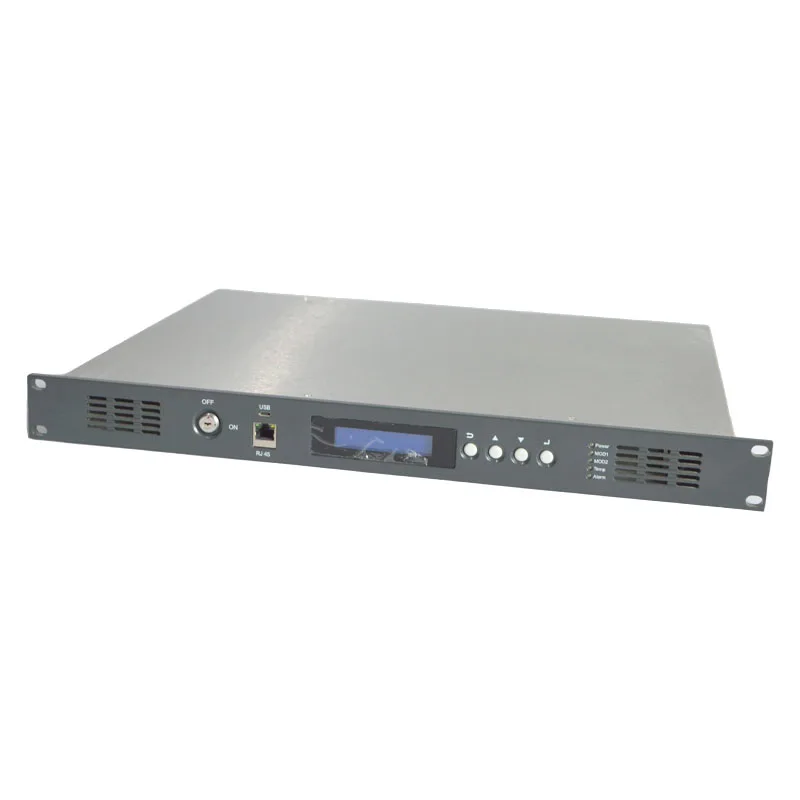

Nuevo amplificador de fibra erbio dopada de 1550nm 19dBm, amplificador óptico de señal EDFA CATV de alta potencia, equipo de comunicación especial

Características del producto:

Realice la red CATV + PON para construir una transmisión de longitud de onda múltiple DWDM

Realiza una transmisión de longitud de onda única por cable TV 1550nm.

AMPLIFICADOR DE fibra dopado con erbio

Adopta un procesador ARM de 32 bits

Reservado dual para la estructura

Puede aumentar la emisión de luz

EDFA puede ser añadido

La aplicación del producto

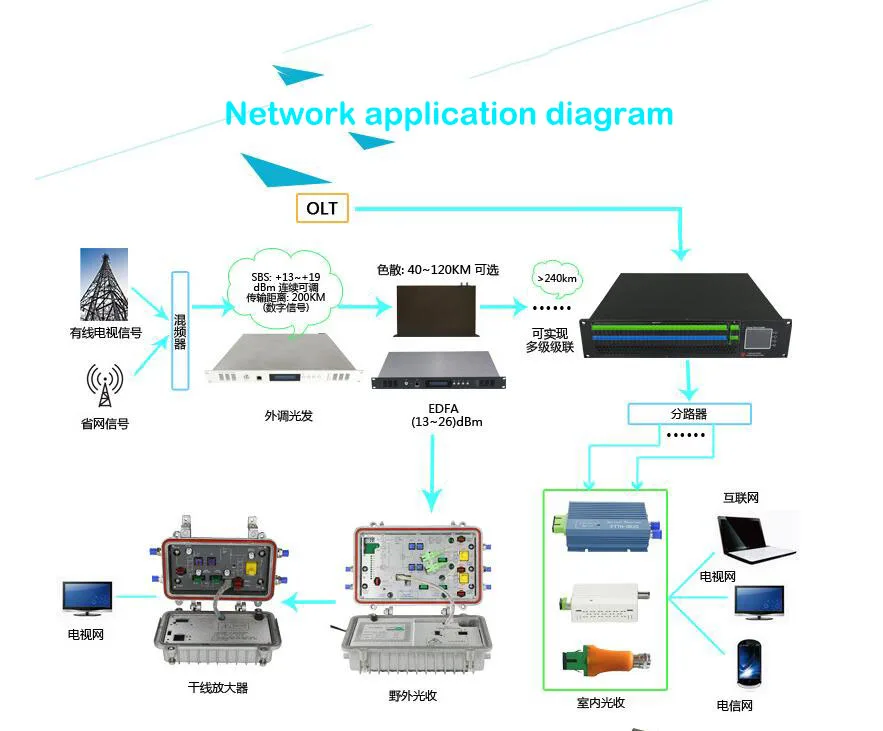

El amplificador de fibra dopada erbio (EDFA) es un equipo profesional CATV utilizado para amplificar y transmitir señal óptica de 1550nm en el sistema de transmisión CATV. Cable TV 1550nm Transmisión de longitud de onda única, transmisión de longitud de onda múltiple DWDM

Ganancia plana

Hay disponibles series de bajo ruido (PA), series de medio ruido (LA) y series de amplificador de potencia (BA). La empresa puede producir una variedad de productos en serie, como amplificador de potencia, preamplificador, amplificador de línea, etc., para cumplir con las diferentes posiciones de uso del equipo y los diferentes requisitos de uso de los clientes.

Parámetros del producto

Nombre del producto: amplificador de fibra dopada de erbio (EDFA)

Modelo del producto: ws-ea1500

Longitud de onda de luz receptora: 1535nm ~ 1565nm

Potencia Óptica de entrada: -5DBM ~ + 10dBm

Potencia Óptica de salida: 19dBm (13dbm-26dbm,OSe necesita personalizar la potencia y el precio también es diferente)

Diferencia de potencia de salida: ± 0,5 dB

Figura de ruido (Pin = 0 dBm):≤ 5,0 dB

Pérdida de retorno: ≥ 45 dB

Fuga de potencia de la bomba: ≤ -30 dBm

CNR:≥ 51 dB

CTB:≥ 63 dB

CSO:≥ 63 dB

Interfaz de usuario

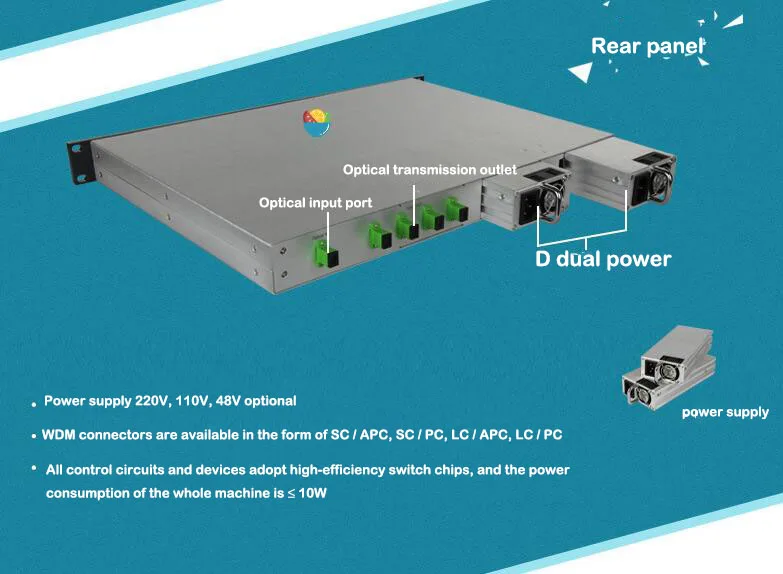

Conector óptico de entrada: FC/APC o SC/APC

Conector óptico de salida: FC/APC o SC/APC

Fuente de alimentación: ca 160 ~ 250V (50Hz)

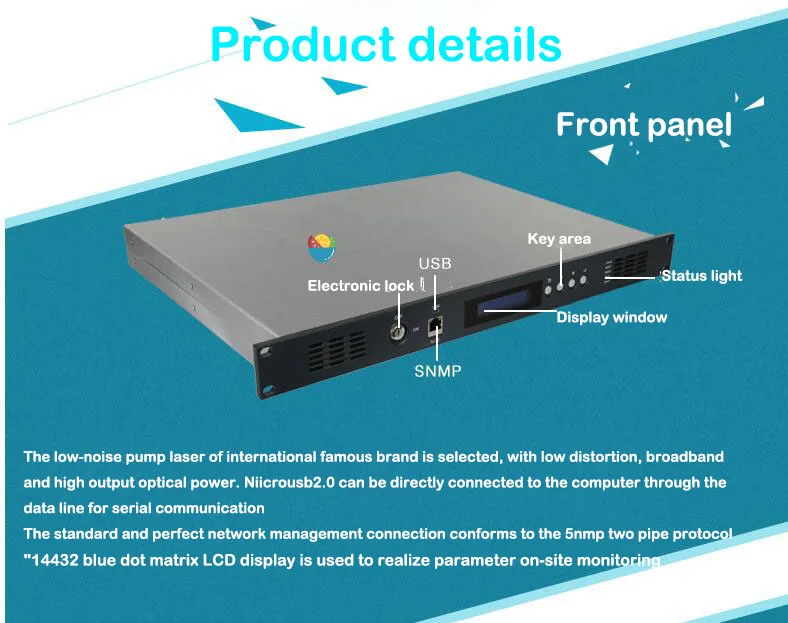

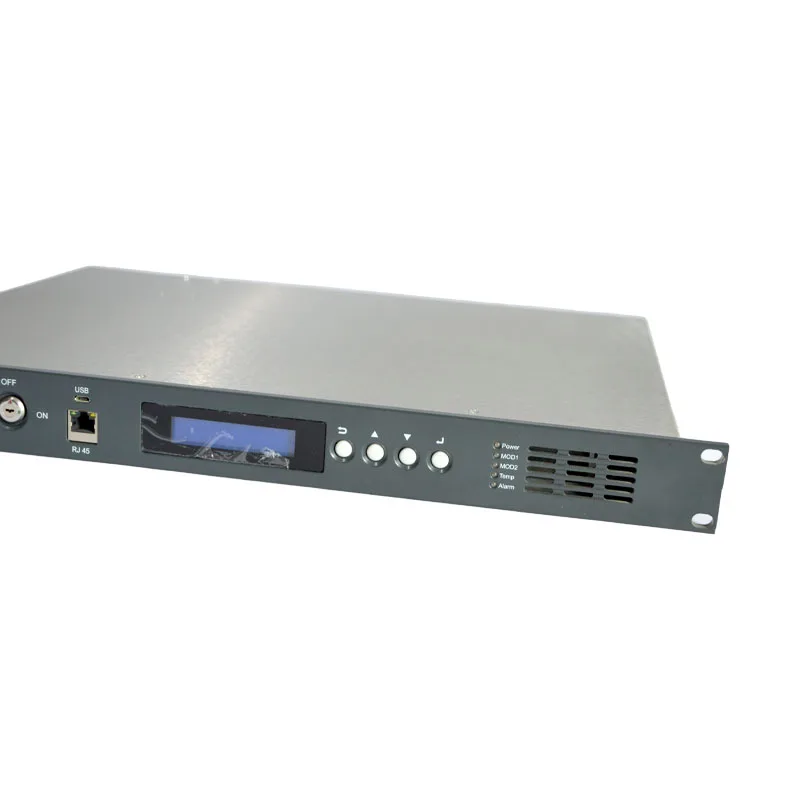

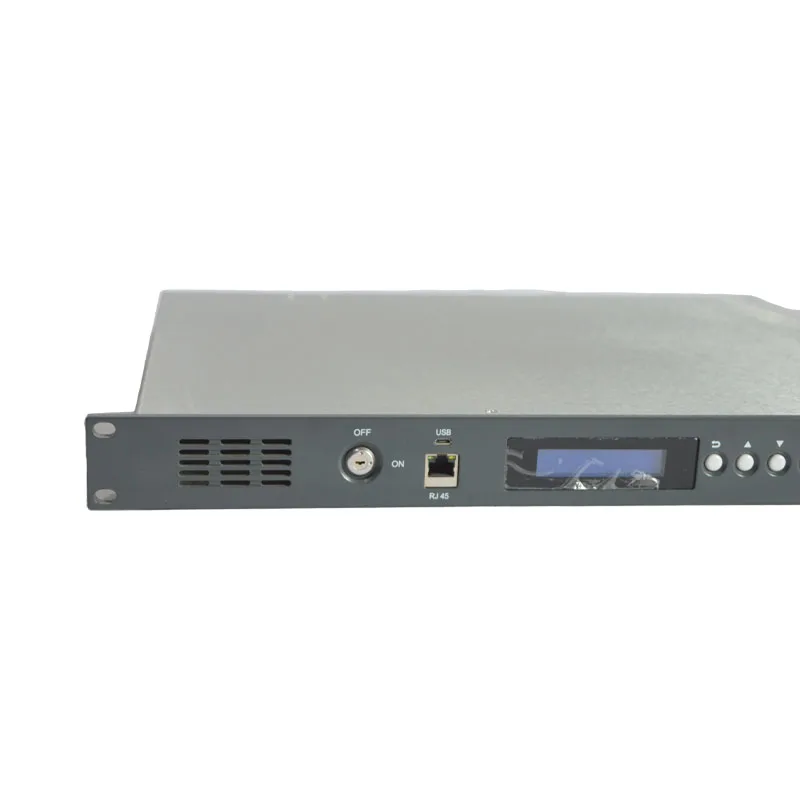

HMI: Pantalla LCD VFD, botón

En línea monitor:Ethernet y RS232

Otra característica

Consumo de energía de la máquina: 10 W

Temperatura de funcionamiento: 0 °C a + 45 °C

Temperatura de almacenamiento:-20 °C a + 65 °C

Humedad relativa: 10% a 95% (sin condensación)

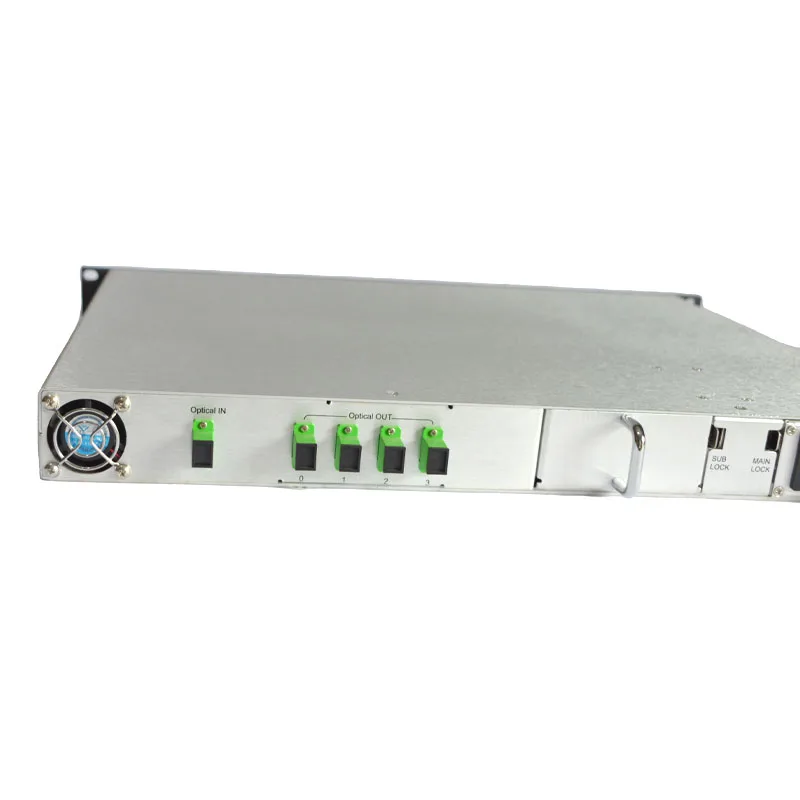

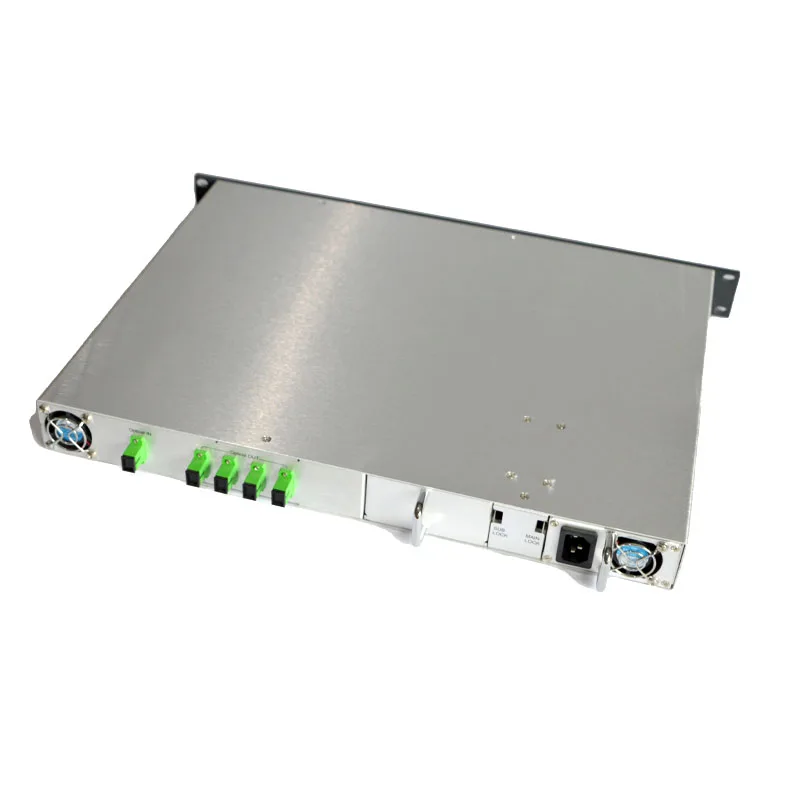

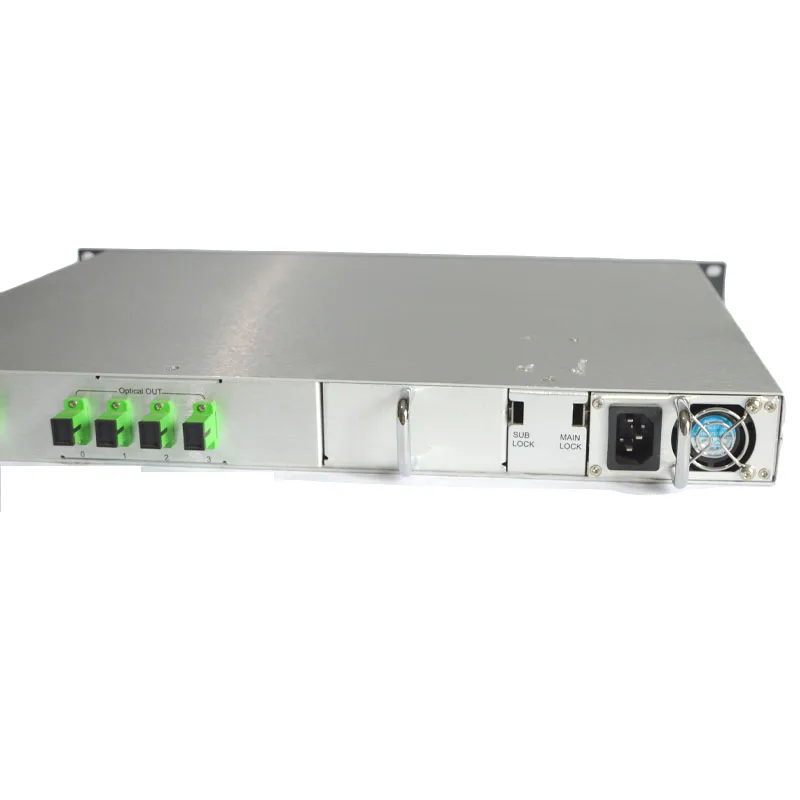

Número de puertos de salida: 1/2/4/8

Coeficiente de ruido: ≤ 5,0db (pin = 0db)

Consumo de energía: ≤ 10W

Voltaje de la fuente de alimentación: AC220V (160v ~ 265v)

AC110V(90 ~ 130V)/

DC48V(38-58V)

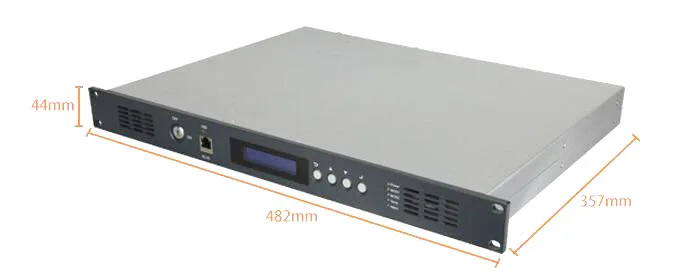

Tamaño del producto: l:482mm W:357mm ; H:44mm

Carcasa: IV

Conector de fibra óptica: FC / APC (configuración estándar) 8sc/apc8lc/ APC (personalizado)

Tamaño neto del producto: 482 (L) 357 (W) * 44 (H)

Peso del producto: 12kg

Tamaño del paquete: 490 (L) 595 (W) 120 (H)

Temperatura de trabajo: - 5 ℃ ~ + 42 ℃

Temperatura de almacenamiento: -30 ℃ ~ + 70 ℃

Temperatura relativa de funcionamiento: máx. 95% sin condensación

Se pueden agregar funciones: transmisor óptico, EDFA, interruptor óptico, receptor óptico, interruptor RF

Amplificador RF, receptor óptico inverso.
