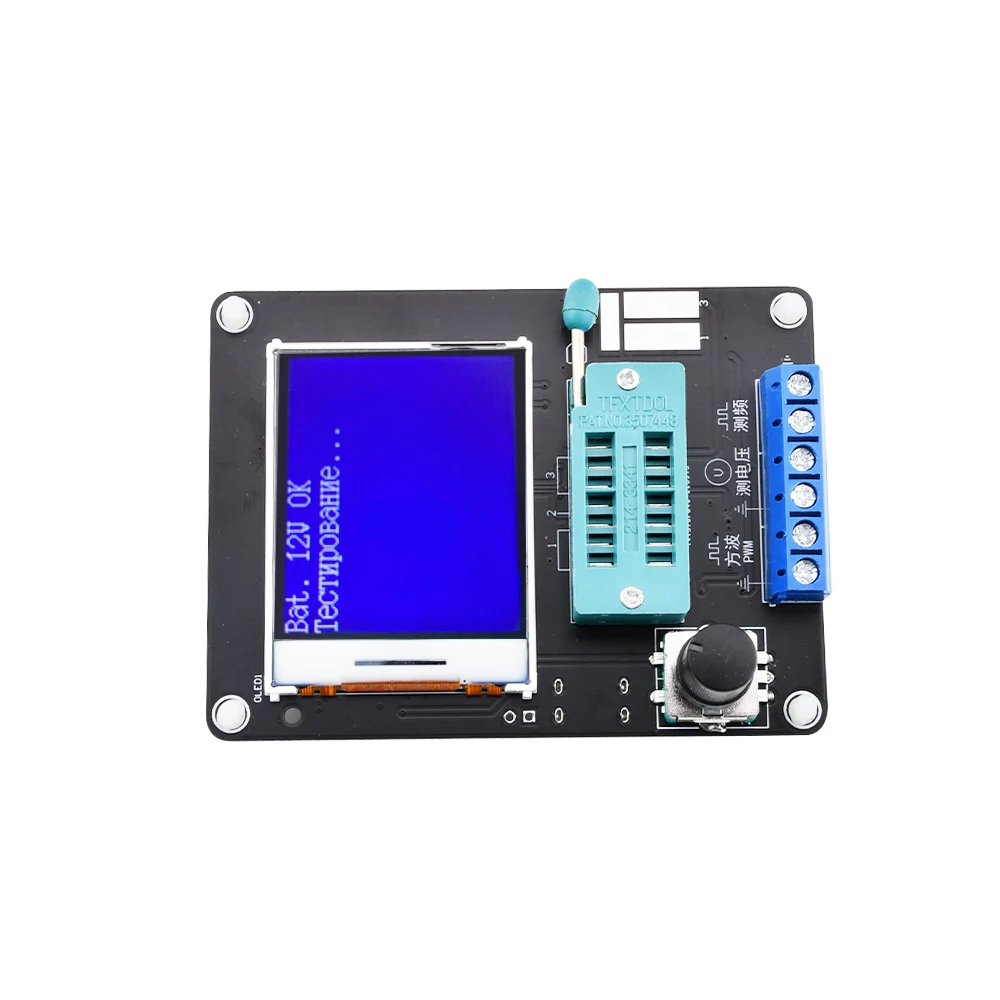

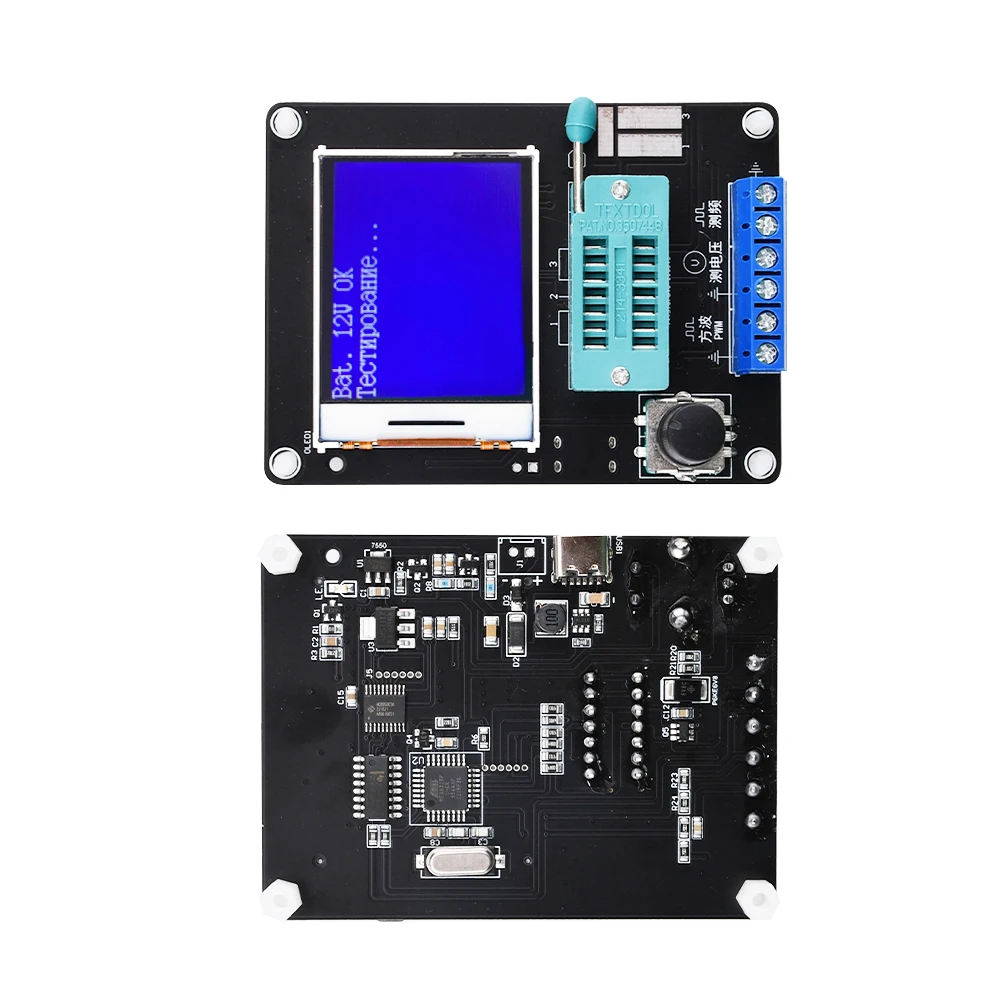

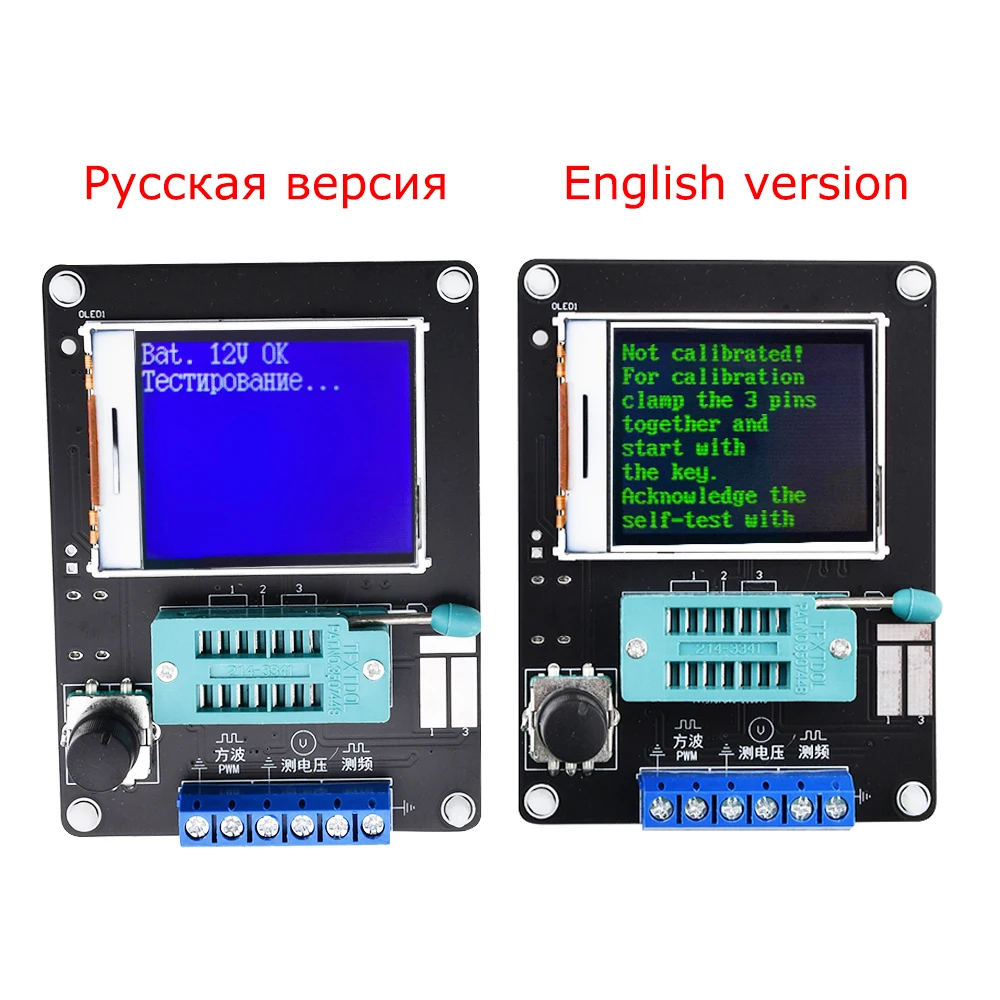

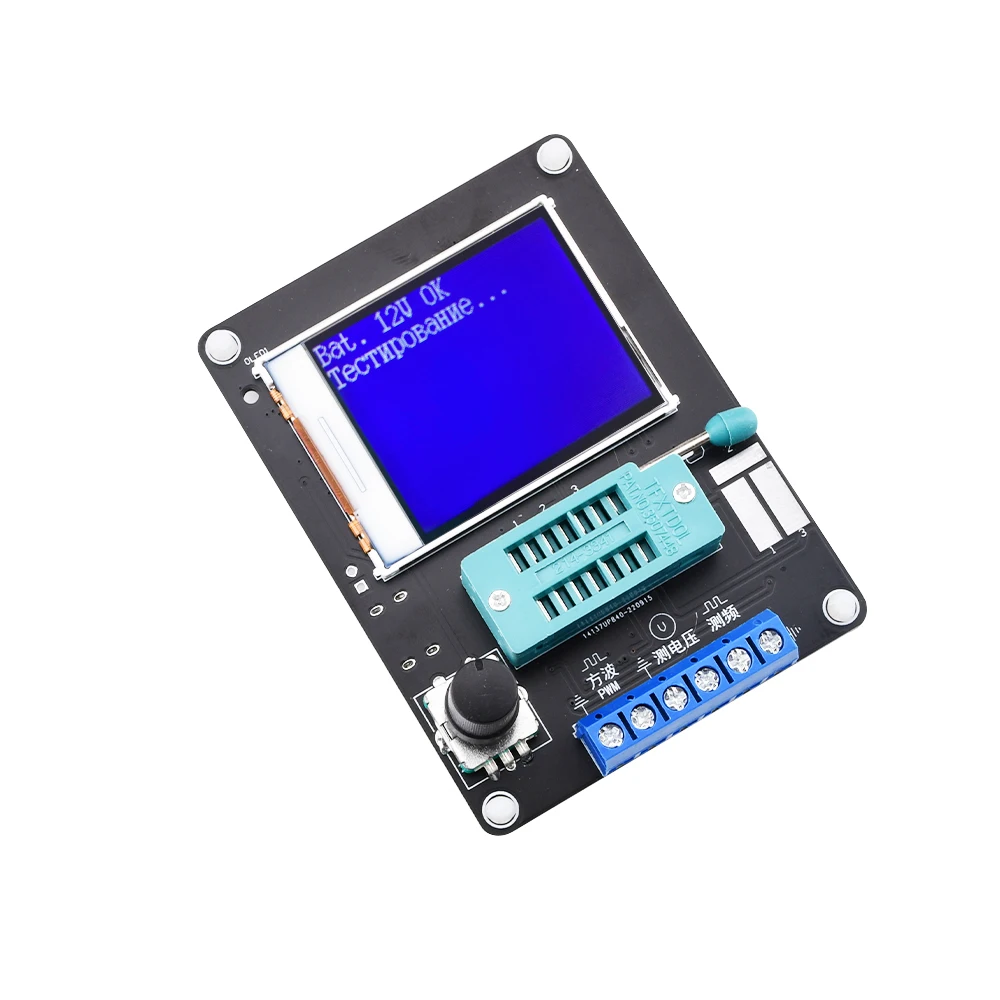

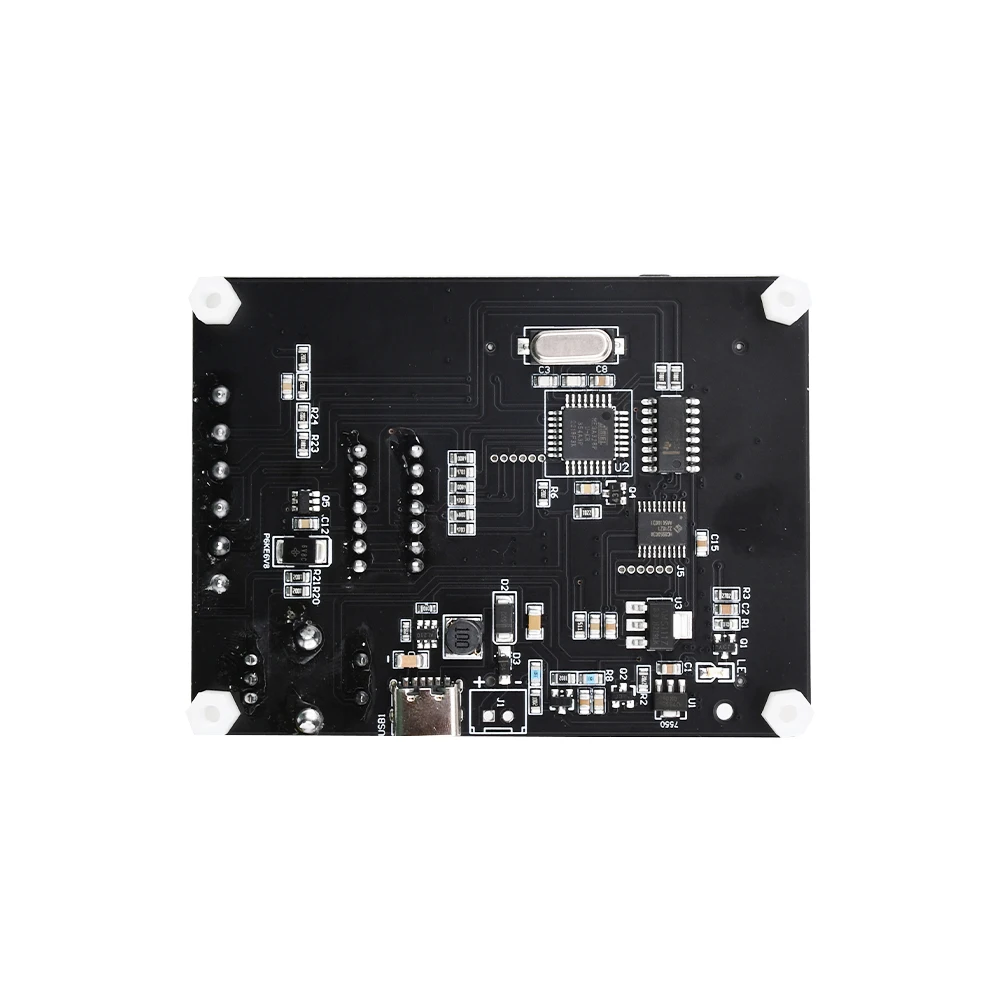

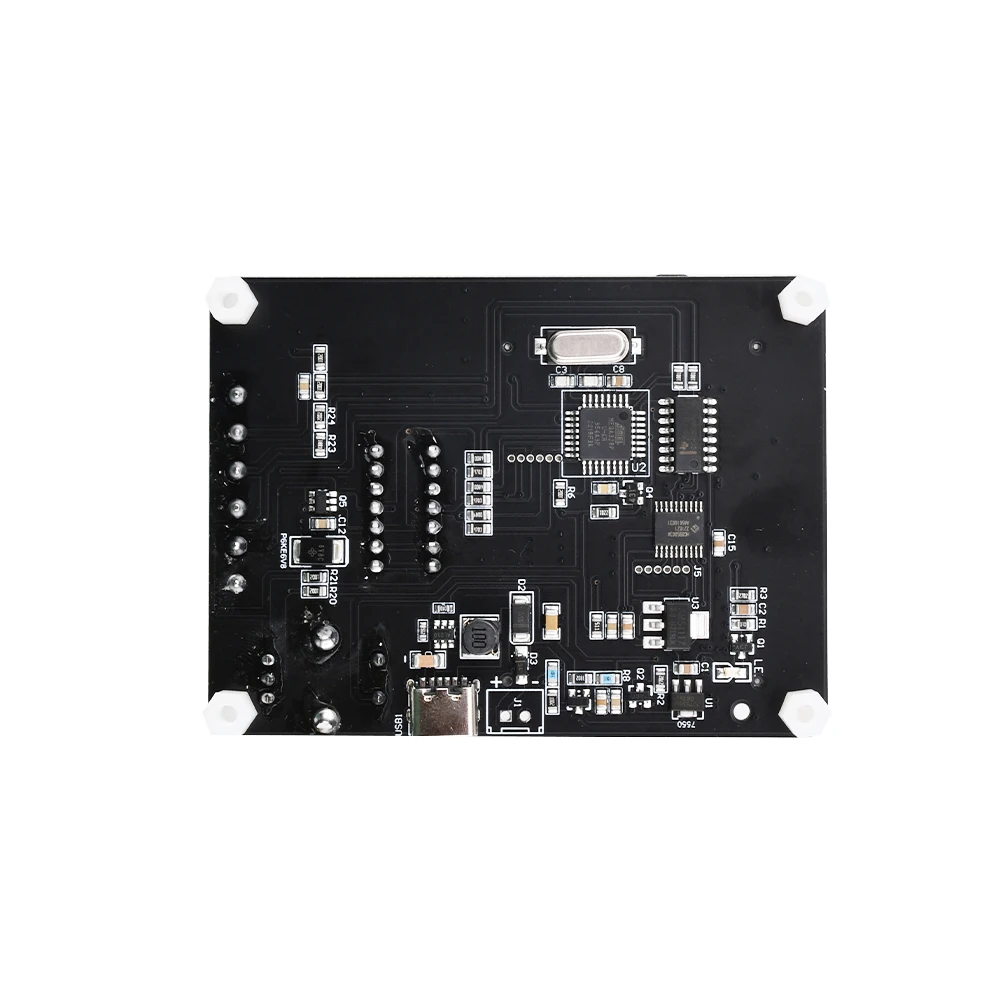

Nueva versión GM328A probador de transistores capacitancia de diodo ESR medidor de frecuencia de voltaje PWM generador de señal de onda cuadrada soldadura

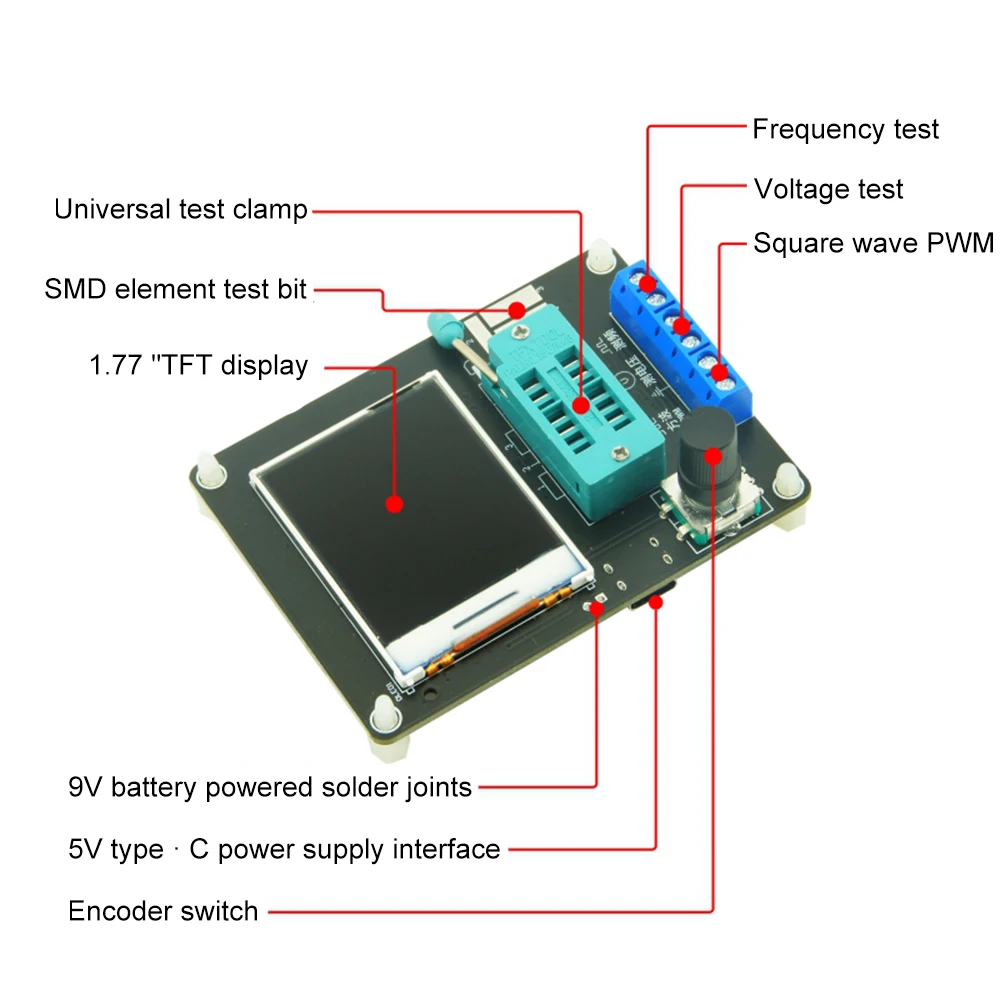

Características:
1.La pantalla digital de cristal líquido, fácil lectura, puede mostrar los datos y gráficos medidos.
2.Control de interruptor giratorio, medición de botones fácil de usar
3.Mantenga presionado el botón de prueba para salir de la función de medición de frecuencia.El rango de medición de frecuencia es de 1 Hz a más de 1 MHz.Cuando la frecuencia medida es inferior a 25 KHz, se muestra el ciclo.
4.Generador de onda cuadrada, hay múltiples niveles de frecuencia de onda cuadrada opcional, botón de prueba de rotación izquierda o derecha para cambiar diferentes frecuencias de onda cuadrada, presione prolongadamente el botón de prueba para salir del generador de onda cuadrada
5.Generador de señal de pulso, botón de prueba de rotación izquierda o derecha para ajustar el ciclo de trabajo de pulso del 1% al 99%.Mantenga presionado el botón de prueba para salir del generador de impulsos.
6.Utilice una interfaz de fuente de alimentación tipo c de 5 V para la fuente de alimentación, los clientes también pueden soldar una interfaz de batería de 9 V para la fuente de alimentación.
7.Apagado automático, la corriente de apagado es de solo unos 20 nA

Nota:
Antes de probar el condensador, descargue primero el condensador y luego inserte la base de prueba para realizar la medición; de lo contrario, el microcontrolador del probador podría dañarse.

Especificación:
Voltaje de entrada: DC5V
Voltaje de funcionamiento: alrededor de 30 mA,
Control del probador de transistores
El probador está controlado por un interruptor codificador giratorio,
El interruptor codificador giratorio puede tener un total de 6 operaciones: pulsación corta, pulsación larga, giro a la izquierda, giro a la derecha, pulsación de giro a la izquierda, pulsación de giro a la derecha.
Presione una vez en el estado apagado para encender la alimentación e iniciar la prueba.
Una vez completada la prueba, si no se detecta ningún dispositivo.Mantenga presionado el interruptor o gire el interruptor hacia la izquierda y hacia la derecha para ingresar al menú de funciones.Después de ingresar al menú de funciones, el interruptor izquierdo o derecho puede seleccionar hacia arriba y hacia abajo el menú.Para ingresar a un elemento de función, presione el interruptor una vez.Cuando necesite salir de una función, mantenga presionado el interruptor.

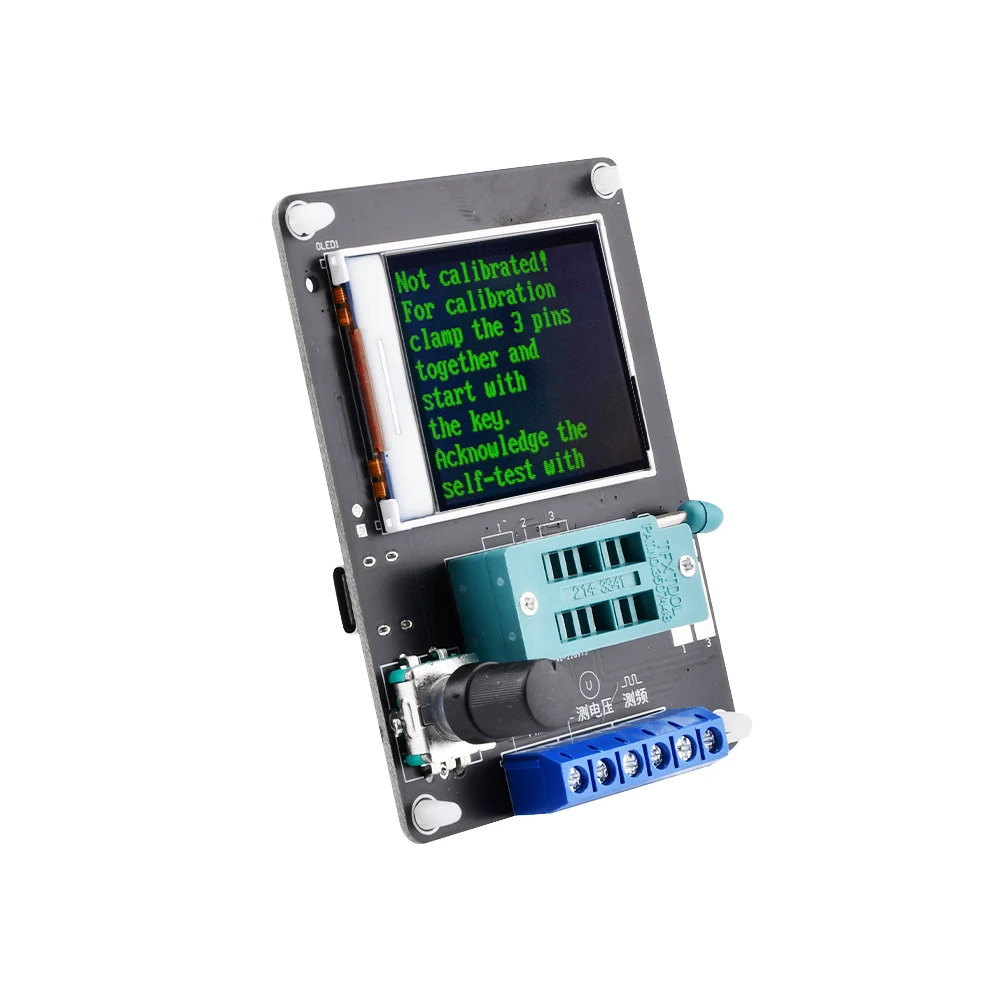

Calibración:
La calibración del probador se utiliza para eliminar el error de sus propios componentes, de modo que los resultados de la prueba final sean más precisos.La calibración se divide en calibración rápida y calibración de todas las funciones.

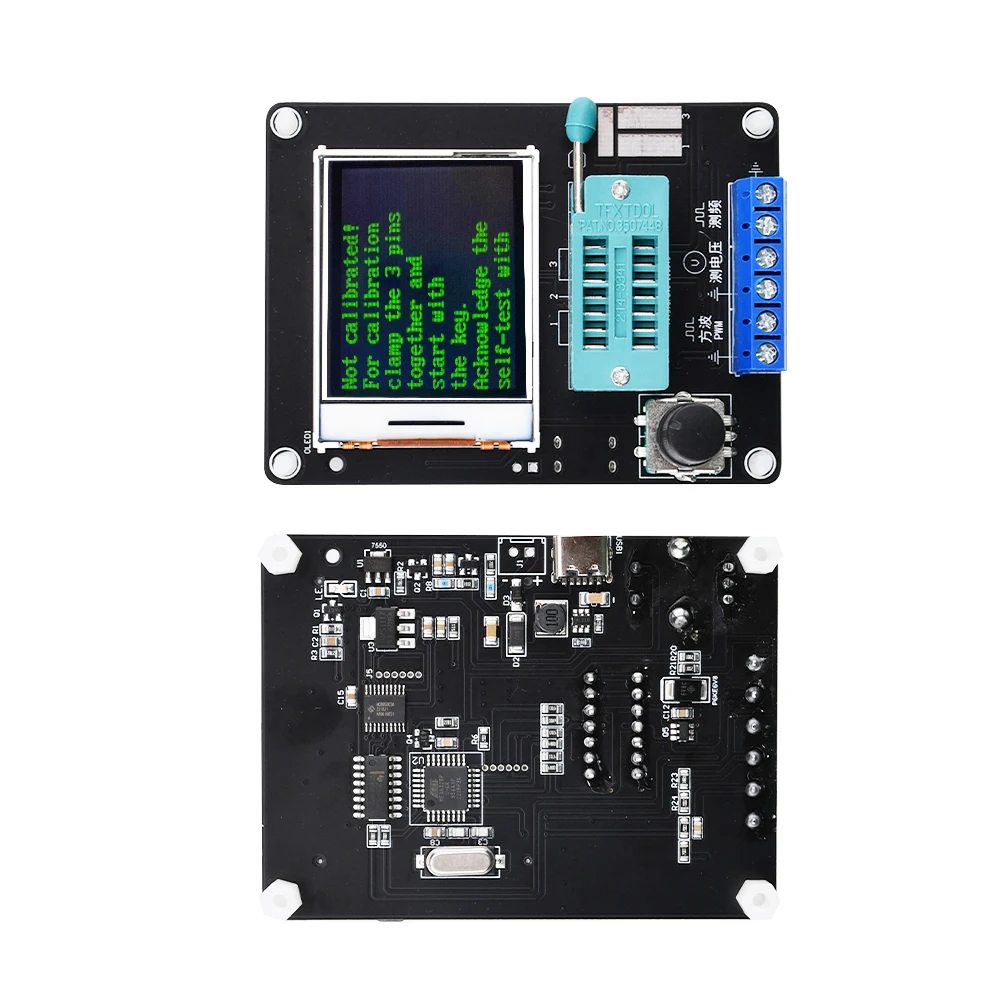

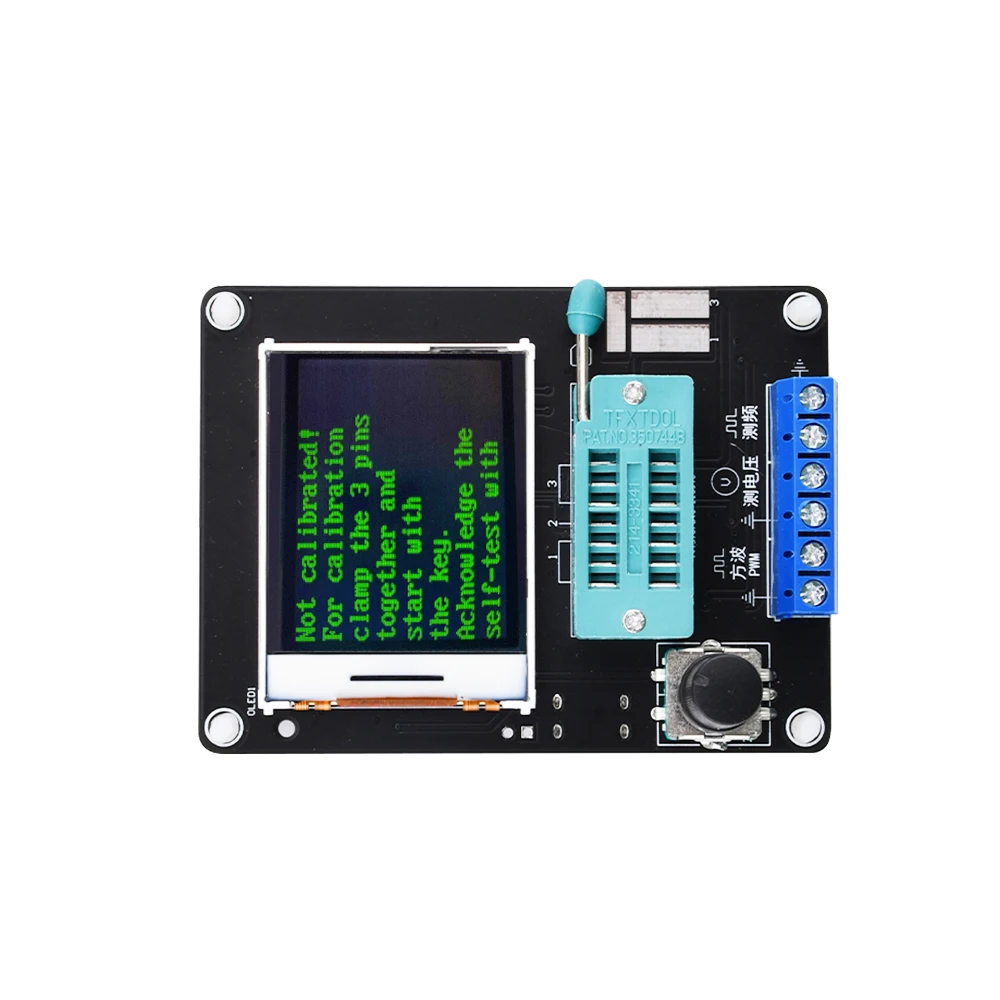

Método de operación de calibración rápida: conecte brevemente los tres puntos de prueba TP1, TP2 y TP3 con cables y luego presione el botón de prueba, preste atención a la pantalla.El color de la pantalla cambiará al texto blanco sobre fondo negro y al mensaje "Modo Seleftest".?"Después de eso, presione el botón de prueba para ingresar al proceso de calibración rápida; si el mensaje es "Modo selectivo".?"Después de eso, si no hay ninguna tecla dentro de los 2 segundos, se realizará un proceso de prueba normal.Finalmente, se muestran los valores de resistencia de los cables en los tres puntos de prueba de TP1, TP2 y TP3.Una vez que pases por el proceso de calibración rápida, verás algunos datos en la pantalla, simplemente ignóralos.Espere hasta que aparezca una cuerda parpadeante en la pantalla.
"¡Aísla las sondas!"Después de eso, retire los cables cortos de TP1, TP2 y TP3.La calibración rápida se completa hasta que aparezca la cadena "Test End" en la pantalla.Para la primera calibración, utilice la calibración de todas las funciones.
Es necesario acceder a la calibración de todas las funciones desde el menú de funciones y se requiere un condensador adicional de 220 nf.La calibración con todas las funciones realiza un proceso de calibración más completo y requiere más tiempo.Una vez en el menú de funciones, gire el botón de prueba hacia el elemento del menú "Seleftest", luego presione el botón de prueba para ingresar al proceso de calibración completamente funcional, ¡con la cadena parpadeante "sondas cortas".aparecerá en la pantalla primero.Como ocurre con la calibración rápida, los tres puntos de prueba están en cortocircuito con cables y esperan que ocurra el proceso de calibración, ¡con la cuerda "isular sondas!"parpadeando en la pantalla., retire el corto en tres puntos de prueba, continúe esperando el proceso de calibración, la cadena de pantalla "1 -|| - 3 & gt; Para 100nf, instale el condensador de 220nf en los puntos de prueba TP1 y TP3.Espere hasta que la pantalla solicite "Test End" y que se complete el proceso de calibración de todas las funciones.

El paquete incluye:
Probador de transistores GM328A X1
