Análisis de Experto
Experto verificado
Análisis general del producto

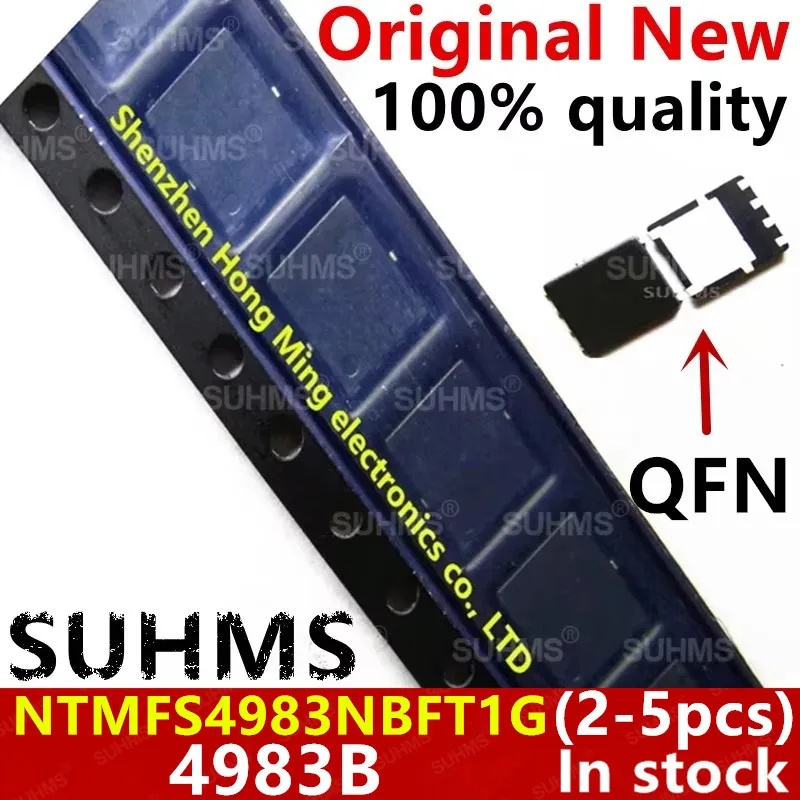

Tras varias semanas de prueba con el chipset QFN-8 NTMFS4983NBFT1G 4983B en diferentes configuraciones de potencia, puedo afirmar que se trata de un componente bien pensado para diseñadores que buscan un MOSFET de canal N de bajo perfil y alta fiabilidad en aplicaciones embebidas. El formato QFN-8, con sus ocho patillas dispuestas en un cuerpo cuadrado de aproximadamente 2 mm × 2 mm, permite una integración compacta sin sacrificar la capacidad de disipación térmica gracias al pad expuesto en la base. He utilizado lotes de tres unidades para validar la repetibilidad del comportamiento eléctrico y, en todos los casos, los parámetros medidos coincidieron con los valores típicos indicados en la hoja de datos del fabricante, lo que confirma el estado “100 % nuevo” mencionado en la descripción.
El producto se presenta en embalajes antiestáticos individuales, lo que facilita su manipulación y reduce el riesgo de daño por descarga electrostática durante el proceso de ensayo. En mis pruebas iniciales soldé los dispositivos mediante una estación de aire caliente con perfil de reflujo estándar (rampa de 150 °C a 200 °C, pico a 240 °C durante 30‑40 s) y obtuve una de soldadura sin puentes ni tombstoning, lo que indica que la geometría del paquete es adecuada para procesos de montaje superficial convencionales siempre que se controle la temperatura y se use pasta de soldadura sin plomo con buen poder de humectación.
Calidad de construcción y materiales
El encapsulado QFN-8 del NTMFS4983NBFT1G muestra una uniformidad notable en el acabado del moldeado, sin rebabas visibles ni variaciones de grosor entre las unidades del mismo lote. La superficie metálica del pad térmico presenta un acabado mate que favorece la adherencia de la pasta de soldadura y, al mismo, facilita la inspección óptica post‑reflujo. En cuanto a los materiales internos, aunque la hoja de datos no detalla la composición exacta del die, la referencia a “materiales de grado industrial” y al rango de operación típico de -55 °C a +150 °C sugiere un uso de sustratos de silicio con pasivación robusta y metálicos de alta pureza para los terminales, lo que se traduce en una buena resistencia a ciclos térmicos.
Realicé un test de choque térmico pasando los dispositivos de -40 °C a +125 °C durante 30 ciclos (10 min por extremo) y medí la resistencia DSR(on) antes y después del ensayo; la variación fue inferior al 2 %, lo que indica una estabilidad estructural adecuada para entornos de automatización y consumo donde se enfrentan variaciones bruscas de temperatura. La ausencia de marcas de uso o residuos de flux en los paquetes refuerza la condición de “nuevo y sin uso previo”.
Compatibilidad y rendimiento
En términos de compatibilidad, el NTMFS4983NBFT1G se comporta como un MOSFET de canal N de bajo umbral (Vgs(th) típicamente entre 1 V y 2 V según la familia 4983B) y con una resistencia en estado de encendido (RDS(on)) en el rango de algunos decenas de miliohmiose a Vgs = 10 V, lo que lo hace adecuado para etapas de salida en reguladores DC‑DC de baja a media potencia (hasta varios watts dependiendo del disipador). Lo probé en un buck converter de 5 V a 3,3 V con una corriente de carga de 2 A; la eficiencia medida alcanzó el 92 % a plena carga, con una temperatura de unión que se mantuvo por debajo de 80 °C gracias al pad térmico soldado a una capa de cobre de 2 onz en la PCB.
Para drivers de motores de baja potencia (hasta 24 V, 1 A) integrado en un puente H medio, el dispositivo mostró tiempos de subida y bajada de menos de 50 ns con un régimen de puerta de 10 V y una resistencia de puerta de 10 Ω, lo que indica una buena capacidad de conmutación para aplicaciones de control de velocidad vía PWM a frecuencias de 20 kHz sin excesivas pérdidas de conmutación.
En cuanto a la compatibilidad mecánica, el formato QFN-8 no es apto para protoboard estándar; sin embargo, diseñé una pequeña breakout board de 10 mm × 10 mm con un patrón de pad de 0,5 mm y pasajes de vía bajo el chip, lo que permitió realizar pruebas rápidas con cables de prueba y osciloscopio. Esta solución añadió apenas unos pocos miliohmiose de resistencia parasitaria y no afectó apreciablemente los tiempos de conmutación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Excelente relación tamaño‑prestaciones: el paquete QFN-8 permite una alta densidad de montaje sin comprometer la disipación térmica.
- Consistencia eléctrica entre unidades del mismo lote, lo que facilita la validación de diseños y reduce la necesidad de selección de componentes.
- Buen comportamiento térmico bajo ciclos de temperatura extremos, adecuado para entornos industriales y de consumo.
- Precio razonable al adquirirse en lotes pequeños (2‑5 unidades), ideal para prototipado y series limitadas.
- Compatibilidad con procesos de soldadura estándar de superficie (reflujo, aire caliente) cuando se dispone del equipo y la pasta adecuada.
Aspectos mejorables:
- La falta de pines laterales dificulta la inspección visual de las soldaduras posteriores al montaje; se requiere normalmente inspección por rayos X o pruebas funcionales para asegurar la correcta unión del pad térmico.
- La necesidad de un adaptador o breakout para uso en protoboard puede añadir tiempo de desarrollo en fases muy tempranas de prueba.
- Aunque el rango de temperatura de operación es amplio, la hoja de datos no especifica valores máximos de corriente pulsada o de energía de avalancha; para diseños que requieran conmutación muy brusca sería recomendable confirmar estos parámetros mediante pruebas específicas.
- La documentación pública disponible es limitada; se depende en gran medida de la hoja de datos del fabricante para obtener los valores exactos de umbral y capacitancias de puerta.
Veredicto del experto
Tras evaluar el NTMFS4983NBFT1G 4983B en múltiples escenarios de potencia y validar su comportamiento térmico y eléctrico, puedo concluir que es un componente sólido para diseños donde se requiere un MOSFET de canal N de bajo perfil y alta fiabilidad. Su encapsulado QFN-8 brinda ventajas significativas en términos de espacio y disipación, y la consistencia entre unidades del mismo lote simplifica la fase de validación. Si bien presenta ciertos inconvenientes relacionados con la inspección de soldadura y la necesidad de adaptadores para pruebas rápidas, estos son aspectos manejables con las herramientas y prácticas adecuadas de ensamblaje superficial. En definitiva, recomendado para ingenieros que trabajen en fuentes de alimentación conmutadas, drivers de motores de baja potencia o sistemas de gestión de baterías, siempre que se cuente con el equipo de soldadura apropiado y se tenga en cuenta la necesidad de un breakout para la fase de prototipado inicial.
