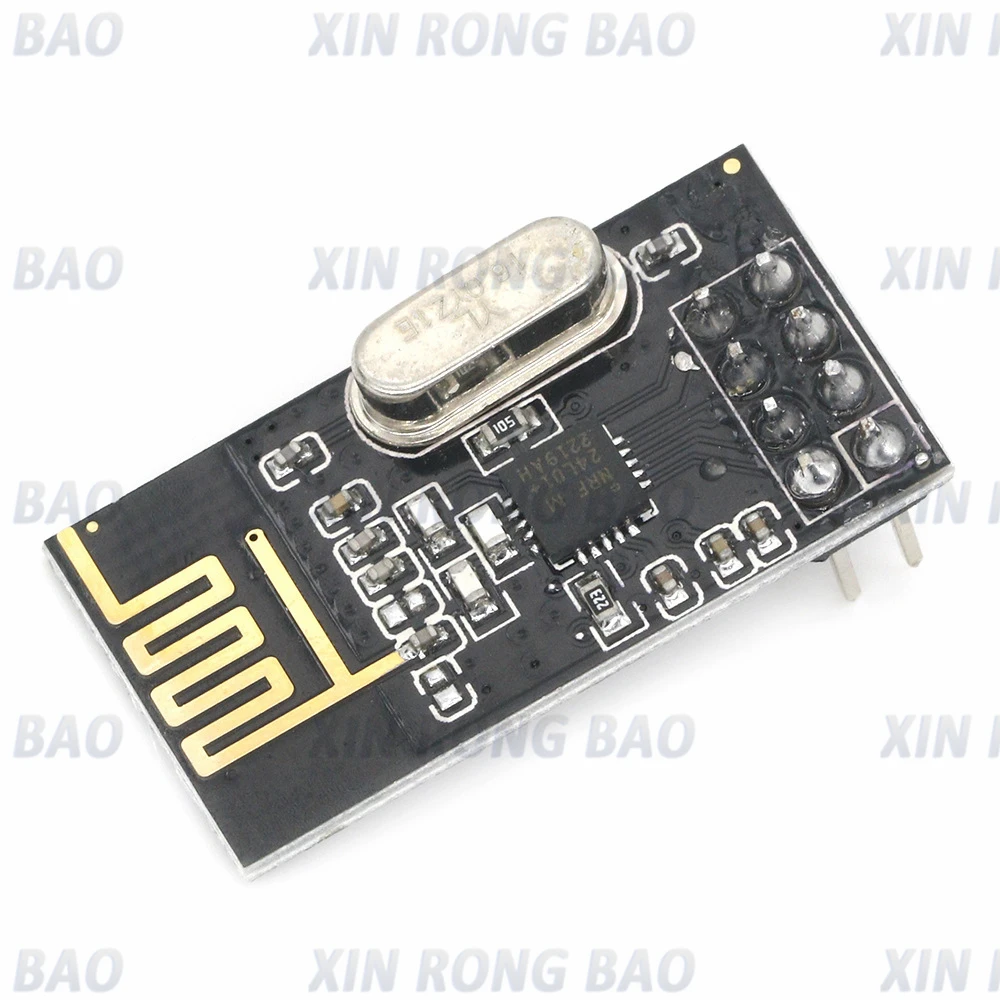

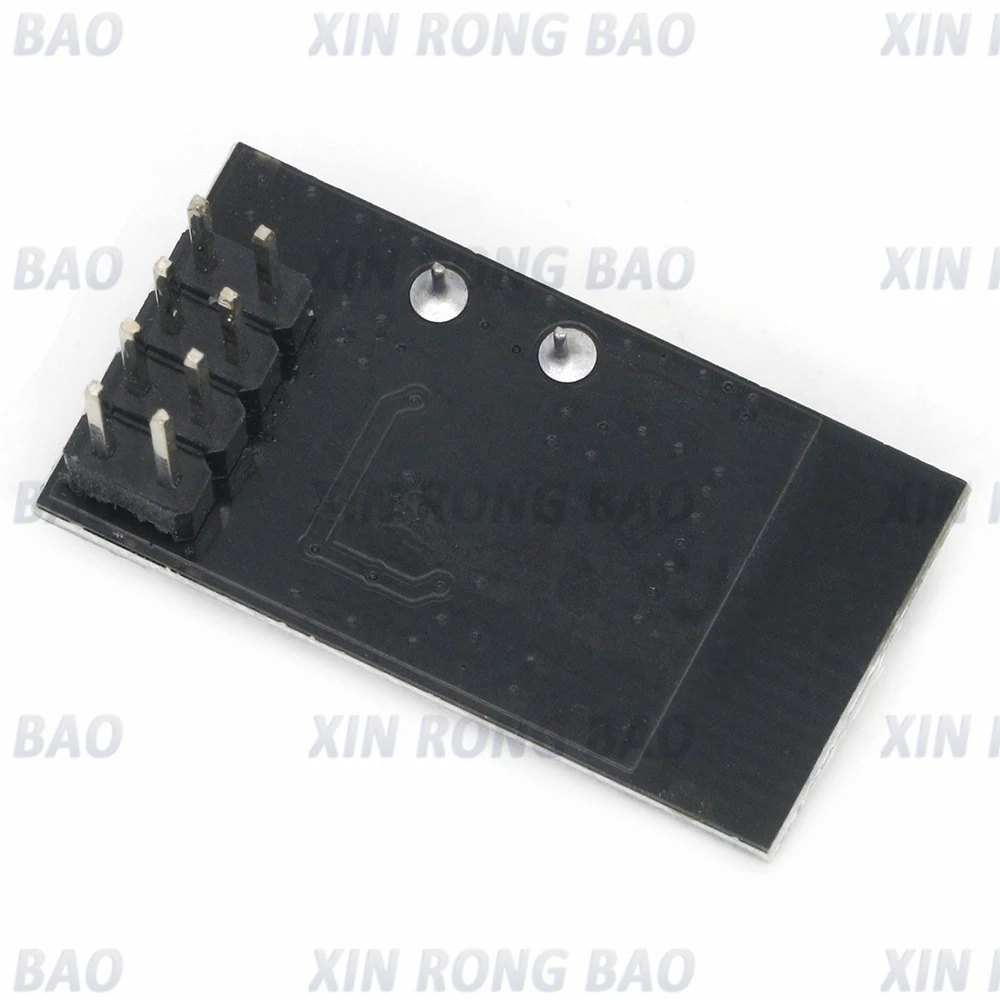

NRF24L01+ Módulo inalámbrico Módulo de comunicación de transceptor inalámbrico 2.4G mejorado para transmisión de datos

NRF24L01 es un chip transceptor monolítico que funciona en la banda ISM universal de 2,4,5 GHz.El transceptor inalámbrico incluye: generador de frecuencia mejorado, controlador de modo SchockBurstTM, amplificador de potencia, amplificador de cristal, modulador, demodulador, selección de canal de potencia de salida y configuración de protocolo que se pueden configurar a través de la interfaz SPI para lograr un consumo de corriente extremadamente bajo. Cuando la potencia de transmisión es de 6 dBm en el modo de transmisión, la corriente El consumo es 9.0mA.Cuando el modo de recepción es 12,3 mA en el modo de apagado y en el modo de espera, el modo de consumo de corriente es menor.

La esfera está abierta a la banda de frecuencia ISM, con una gran potencia de transmisión de 0 dBm y se utiliza sin licencia.¡100 metros vacíos!

Admite recepción de datos de seis canales

1.Bajo voltaje de trabajo: 1,9 ~ 3,6 V

2.Alta velocidad: 2Mbps.Debido a que el tiempo de transmisión aérea es muy corto, el fenómeno de colisión en la transmisión inalámbrica se reduce considerablemente (el software establece una velocidad de transmisión aérea de 1 Mbps o 2 Mbps)

3.Punto multifrecuencia: 125 puntos de frecuencia, que cumplen con los requisitos de comunicación multipunto y comunicación por salto de frecuencia.

5.Bajo consumo de energía: cuando se trabaja en comunicación en modo de respuesta, la rápida transmisión aérea y el tiempo de inicio reducen en gran medida el consumo de corriente.

6.Bajo costo de aplicación: NRF24L01 integra todas las piezas de procesamiento de señales de alta velocidad relacionadas con el protocolo RF, como retransmisión automática de paquetes de datos perdidos y generación automática de señales de respuesta.La interfaz SPI de NRF24L01 se puede conectar usando la interfaz SPI de hardware del microcontrolador o simular usando la interfaz de E/S del microcontrolador.El FIFO interno puede interactuar con varios microprocesadores de alta y baja velocidad para facilitar el uso de microprocesadores de bajo costo.

7.Fácil de desarrollar: debido a que la capa de enlace está completamente integrada en el módulo, es muy fácil de desarrollar.Función de retransmisión automática, que detecta y retransmite automáticamente paquetes de datos perdidos.El tiempo de retransmisión y los tiempos de retransmisión se pueden controlar mediante software para almacenar automáticamente los paquetes de datos que no han recibido la señal de respuesta.Después de recibir datos válidos, el módulo envía automáticamente la señal de respuesta. No es necesario programar la detección de operador por separado: detección de frecuencia fija, hardware incorporado, detección de errores CRC y funciones de detección de operador de errores de transmisión de paquetes de control de dirección de comunicación punto a multipunto. Se puede utilizar para configuraciones de salto de frecuencia.La dirección de seis canales receptores se puede configurar al mismo tiempo.La interfaz de espaciado de pin estándar Dip2.54MM del canal receptor se puede abrir selectivamente para aplicaciones integradas.
