Longitud del Cable
Color
Descripción

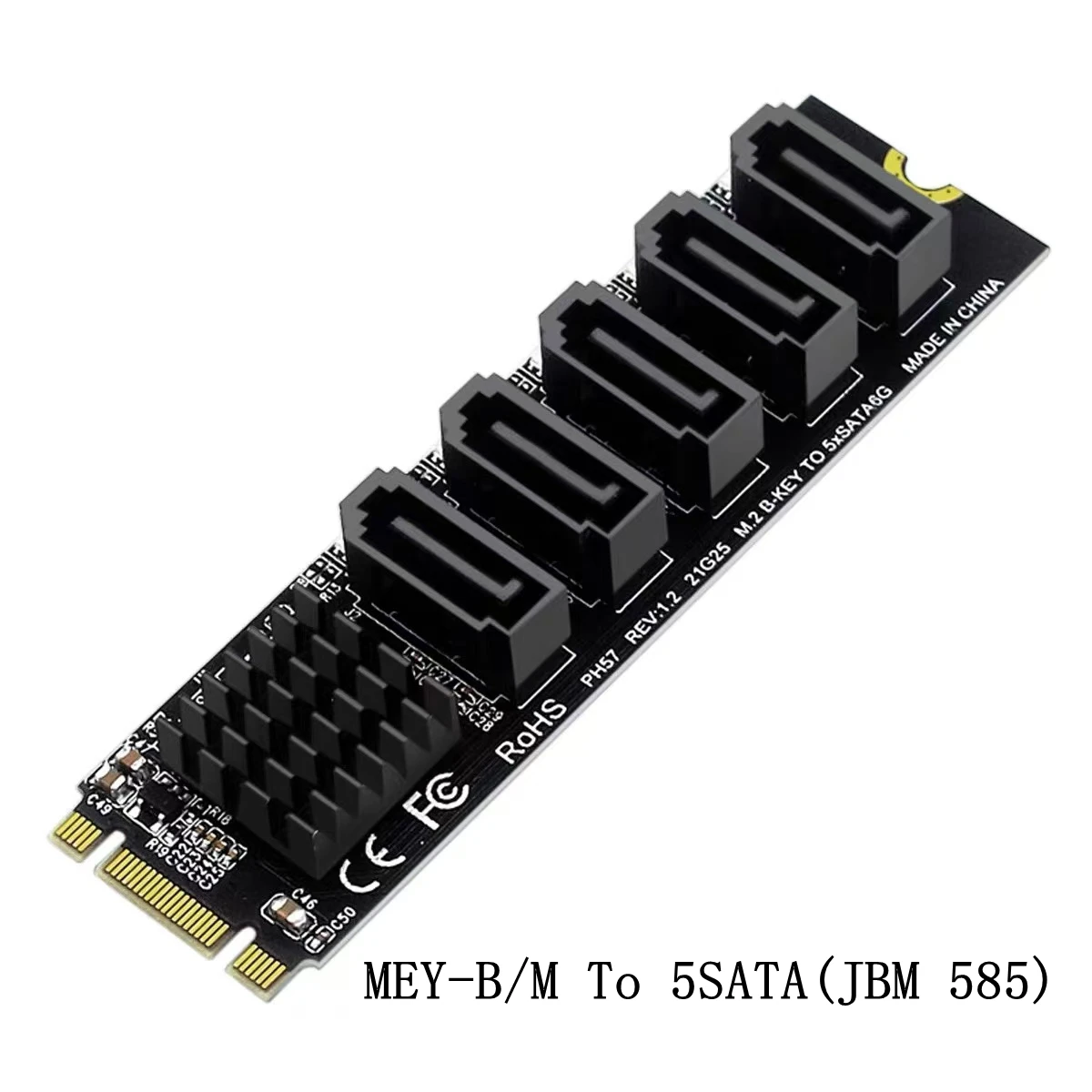

NGFF Key B+M a SATA 3.0 6Gbps 5 puertos convertidor puerto seleccionar JMB575
JMB575 es una solución de un solo chip.Integró 5 canales SATA independientes y un microprocesador.
Con una configuración adecuada, el chip se puede configurar como 1 a 5 puertos SATA de 6 Gbps.
JMB575 admite el modo en cascada que permite un máximo de 5 unidades conectadas a un host.
Características clave
Cumple con el puerto serie ATA Multi Spec.Revisión 1.2
Cumple con las especificaciones de selección del puerto serie ATA.Revisión 1.0
Admite interfaz SATA de 5 puertos de 6 Gbps
Admite el modo BIST y loopback
Admite conmutación basada en comandos y FIS
Admite recursos de PM y host sin recursos de PM
Chip de control principal: JMB575
Interfaz: 5 * interfaz SATA3.0
Ranura aplicable: NGFF Key B+M

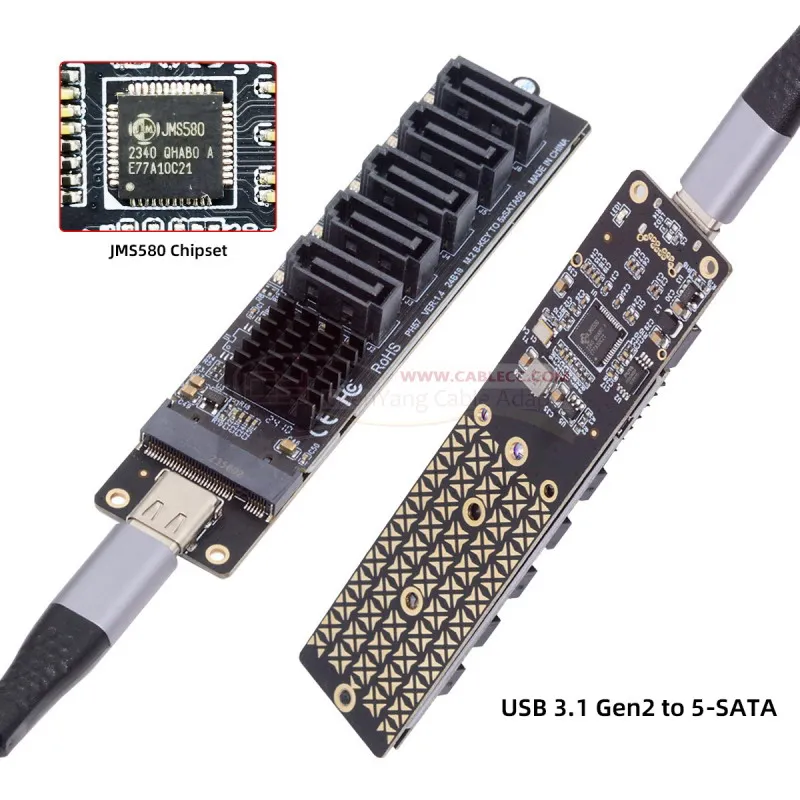

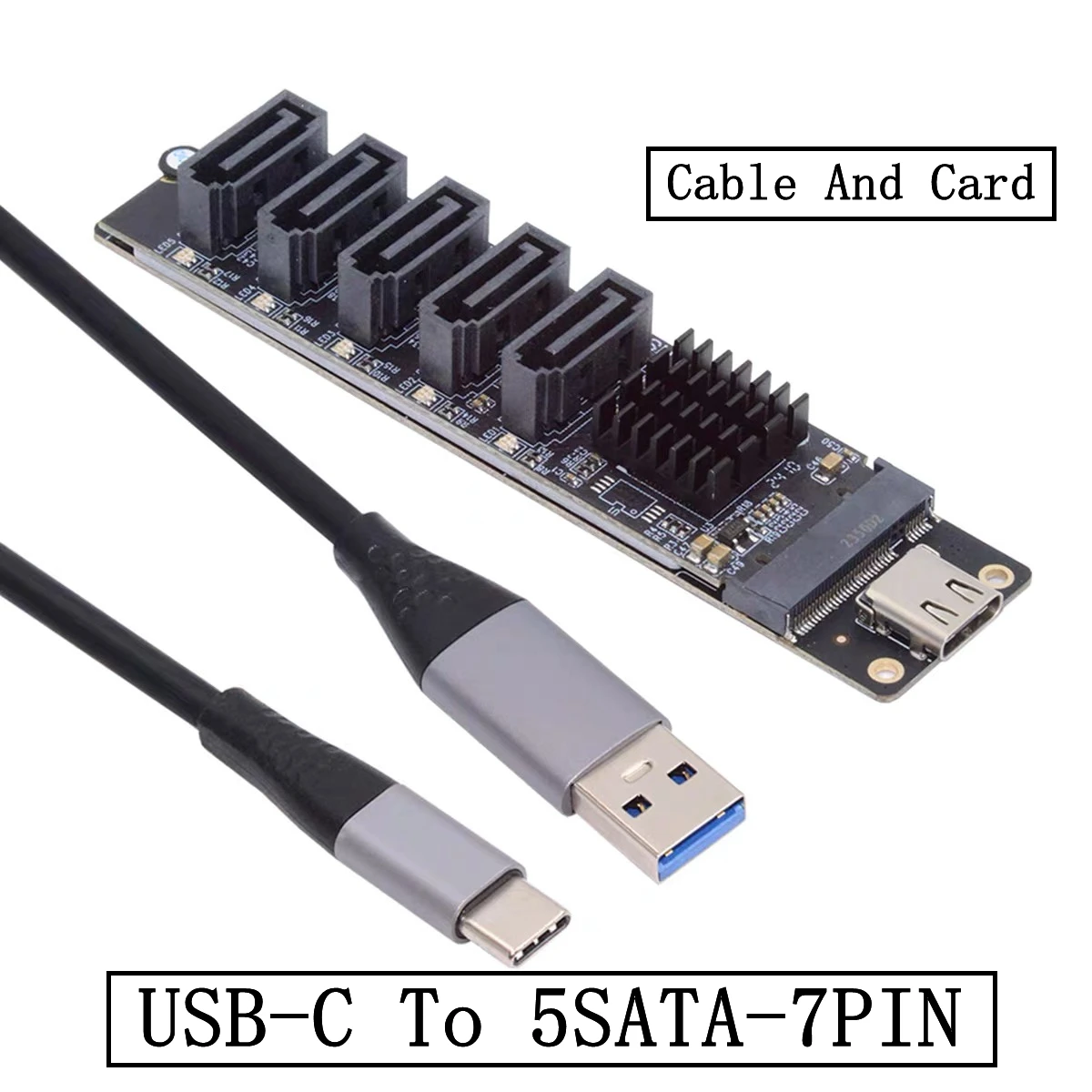

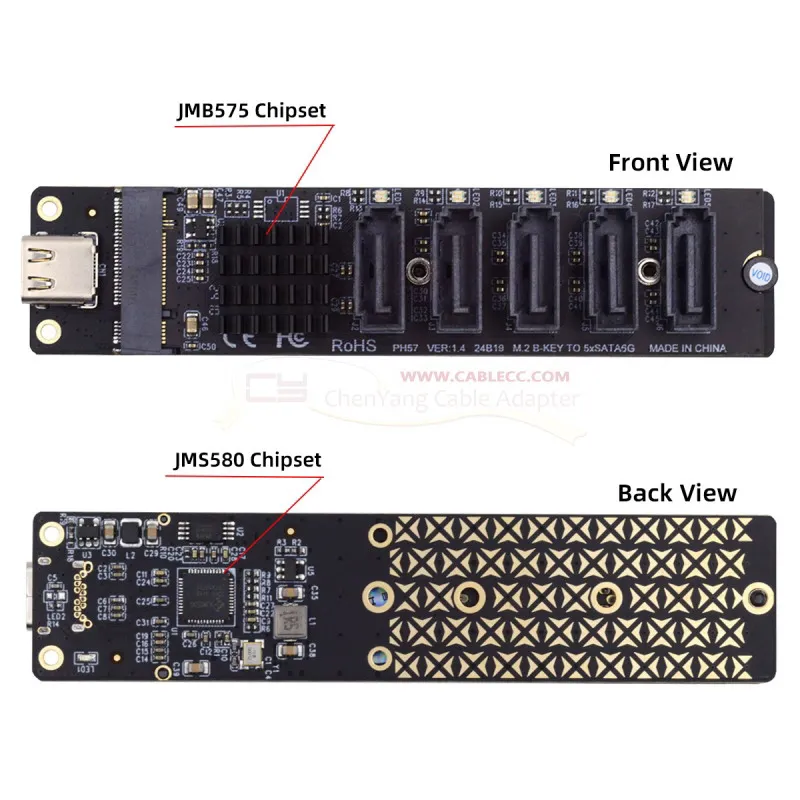

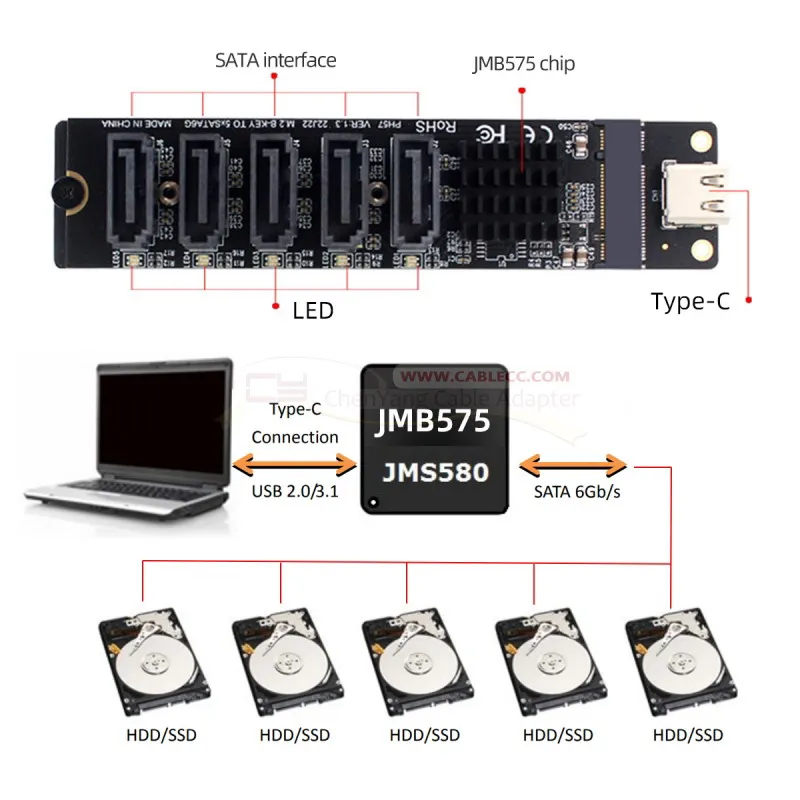

10Gbps USB-C tipo C a NGFF clave B+M SATA 6Gbps 5 puertos convertidor adaptador PM puerto multiplicador Selector
Conjunto de chips dual en el adaptador, JMB575+JMS580.
JMB575 es una solución de un solo chip.Integró 5 canales SATA independientes y un microprocesador.SAdmite el modo en cascada que permite un máximo de 5 unidades conectadas a un host.
JMS580 es un controlador puente USB 3.1 Gen 2 a SATA 6Gb/s entre el host USB y el dispositivo de almacenamiento SATA.La interfaz USB 3.1 Gen 2 ofrece una velocidad de transferencia de datos de hasta 10 Gbps, duplicando la velocidad de datos USB 3.1 Gen 1.
Con una configuración adecuada, el chip se puede configurar como puerto SATA de 6 Gbps tipo C a 5 puertos.
Características clave:
Cumple con la especificación eléctrica Serial ATA 6Gb/s 3.2;
Cumple con la especificación USB 3.1 Revisión 1.0, la especificación USB BOT;
Admite interfaz SATA de 5 puertos de 6 Gbps; Admite modo BIST y loopback;
Admite conmutación basada en comandos y FIS; Admite host con conocimiento de PM y sin conocimiento de PM;
Chip de control principal: JMB575+JMS580
Interfaz: 5 x interfaz SATA3.0

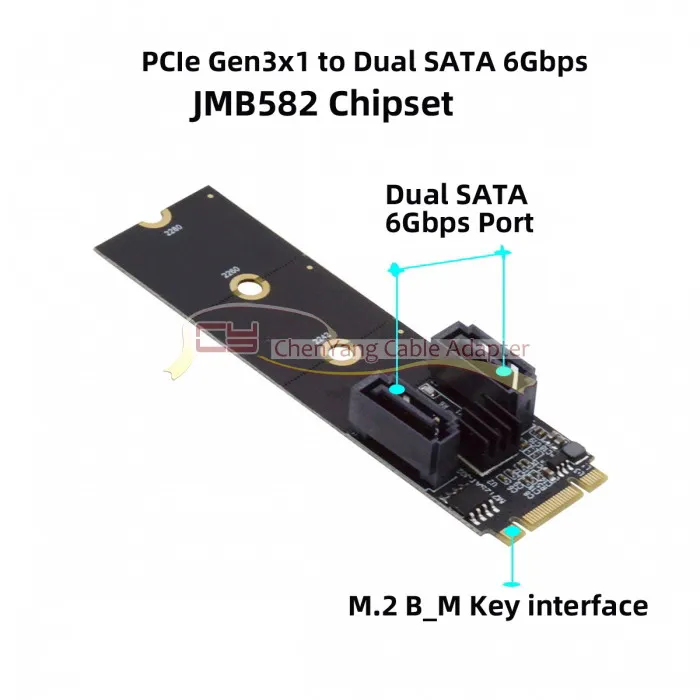

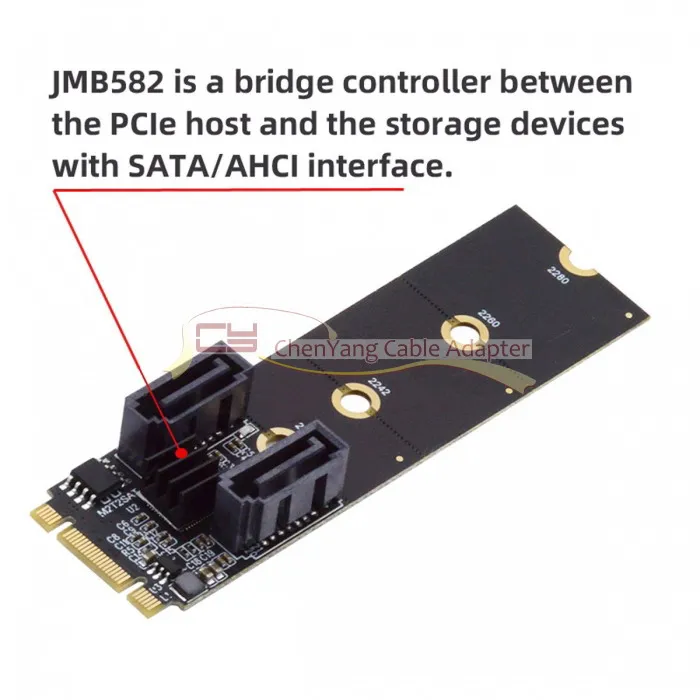

NGFF Key B+M PCI Express a SATA 3,0 6Gbps puertos duales adaptador Horizontal Vertical convertidor tarjeta de extensión de disco duro JMB582 2280
Tiene dos interfaces SATA3.0, que se pueden conectar a un disco duro de estado sólido SSD como disco del sistema y admite velocidades de transmisión de 6,0 Gbps, 3,0 Gbps, 1,5 Gbps.
Con capacidades de intercambio en caliente y conexión en caliente y funciones de administración de energía;
Admite informes, recuperación y corrección de errores; Admite estados de administración de energía parcial y de suspensión; Admite Gen1i, Gen1x, Gen2i, Gen2m, Gen2x y Gen3i;
Admite cola de comandos nativa (NEQ).Con alta carga, la tecnología NCQ puede garantizar el rendimiento y la estabilidad del disco duro.
Chip de control principal: JMB582
Interfaz: 2 * interfaz SATA3.0 Tipo vertical+horizontal
Ranura aplicable: NGFF Key B+M PCI Express

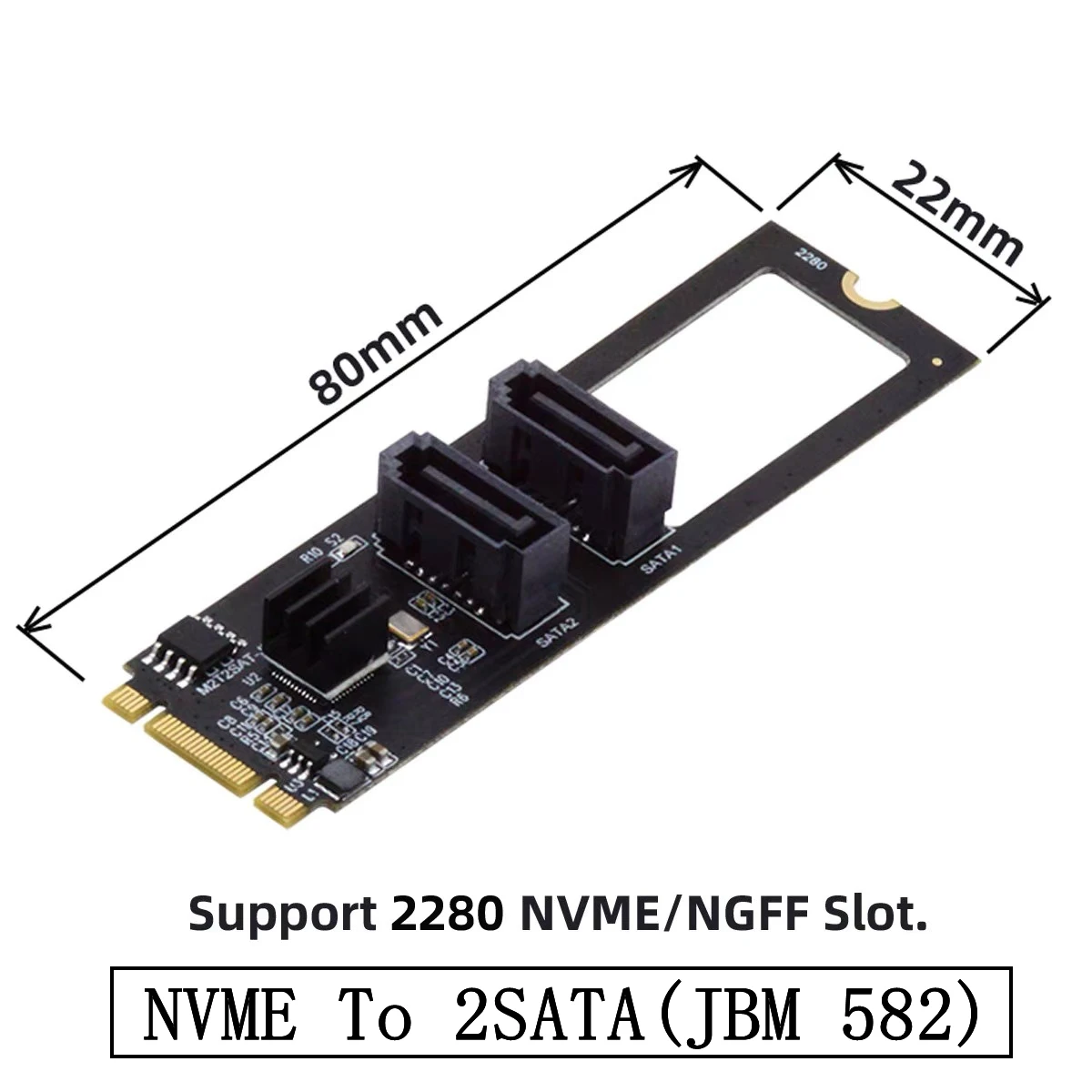

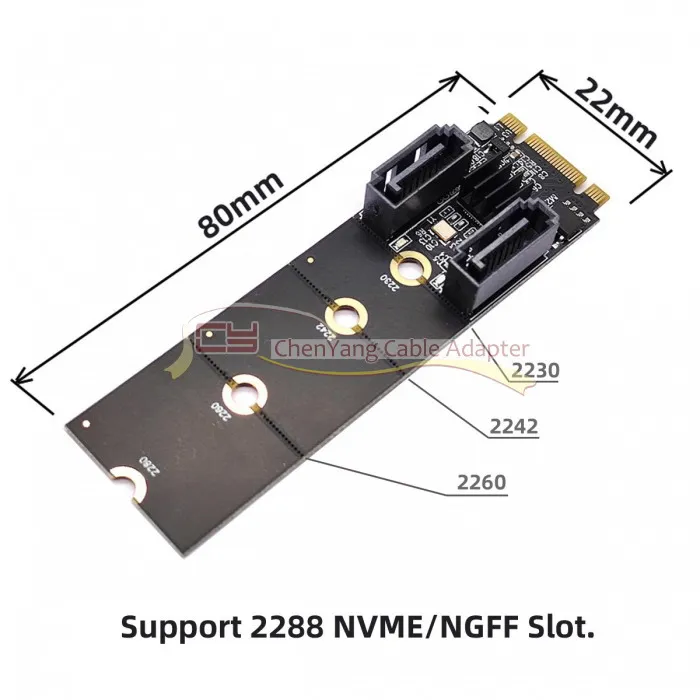

NGFF Key B+M PCI Express a SATA 3,0 6Gbps convertidor adaptador de puertos duales tarjeta de extensión de disco duro JMB582 2230 2242 2260 2280
Tiene dos interfaces SATA3.0, que se pueden conectar a un disco duro de estado sólido SSD como disco del sistema y admite velocidades de transmisión de 6,0 Gbps, 3,0 Gbps, 1,5 Gbps.
Con capacidades de intercambio en caliente y conexión en caliente y funciones de administración de energía;
Admite informes, recuperación y corrección de errores; Admite estados de administración de energía parcial y de suspensión; Admite Gen1i, Gen1x, Gen2i, Gen2m, Gen2x y Gen3i;
Admite cola de comandos nativa (NEQ).Con alta carga, la tecnología NCQ puede garantizar el rendimiento y la estabilidad del disco duro.
Chip de control principal: JMB582
Interfaz: 2 * interfaz SATA3.0 tipo vertical
Ranura aplicable: NGFF Key B+M PCI Express 2230 2242 2260 2280

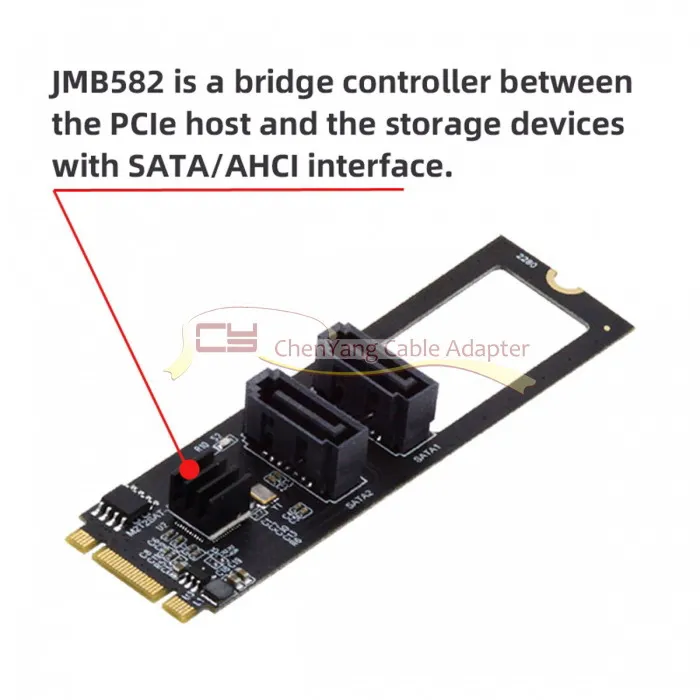

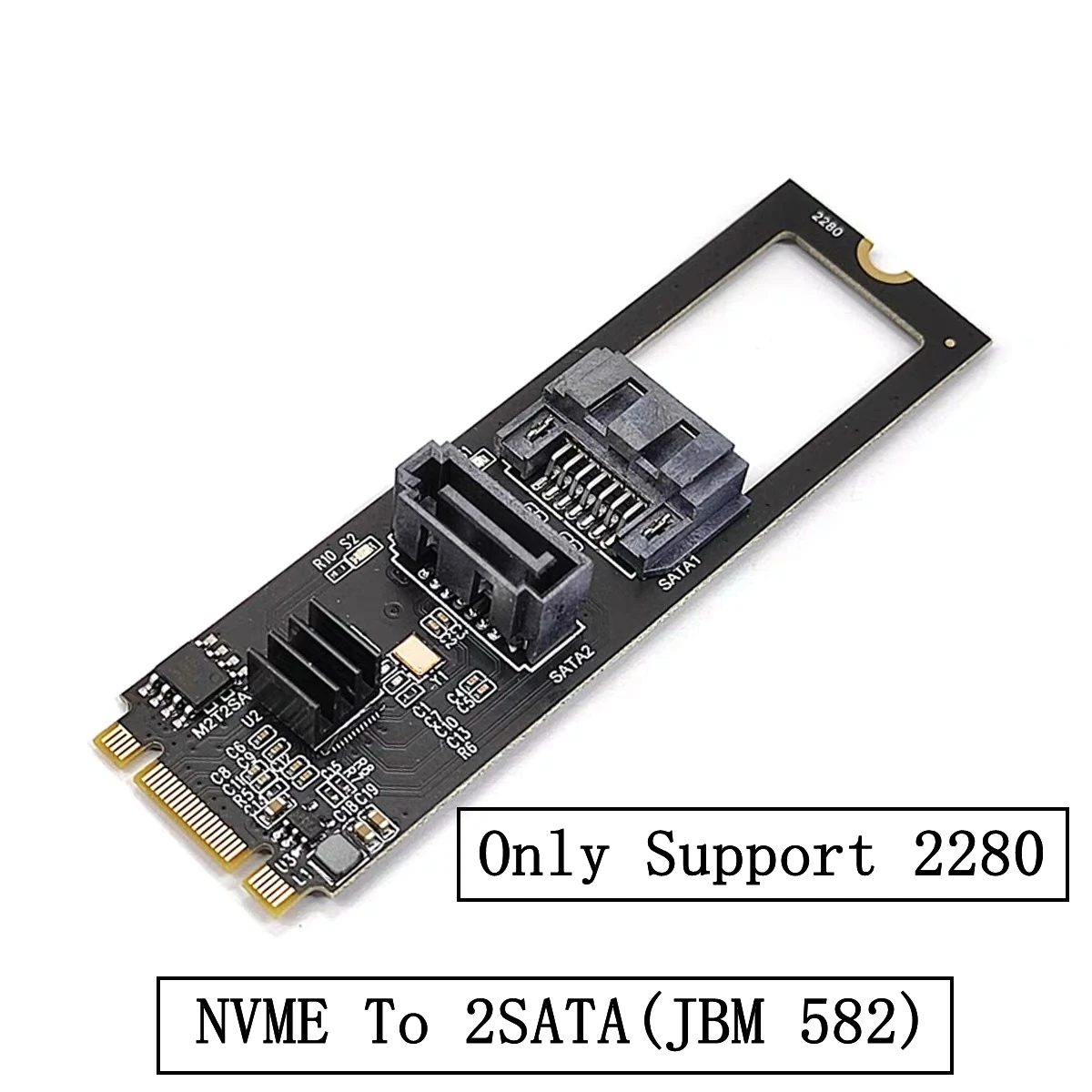

NGFF Key B+M PCI Express a SATA 3,0 6Gbps convertidor adaptador de puertos duales tarjeta de extensión de disco duro JMB582 2280
Tiene dos interfaces SATA3.0, que se pueden conectar a un disco duro de estado sólido SSD como disco del sistema y admite velocidades de transmisión de 6,0 Gbps, 3,0 Gbps, 1,5 Gbps.
Con capacidades de intercambio en caliente y conexión en caliente y funciones de administración de energía;
Admite informes, recuperación y corrección de errores; Admite estados de administración de energía parcial y de suspensión; Admite Gen1i, Gen1x, Gen2i, Gen2m, Gen2x y Gen3i;
Admite cola de comandos nativa (NEQ).Con alta carga, la tecnología NCQ puede garantizar el rendimiento y la estabilidad del disco duro.
Chip de control principal: JMB582
Interfaz: 2 * interfaz SATA3.0 tipo vertical
Ranura aplicable: NGFF Key B+M PCI Express

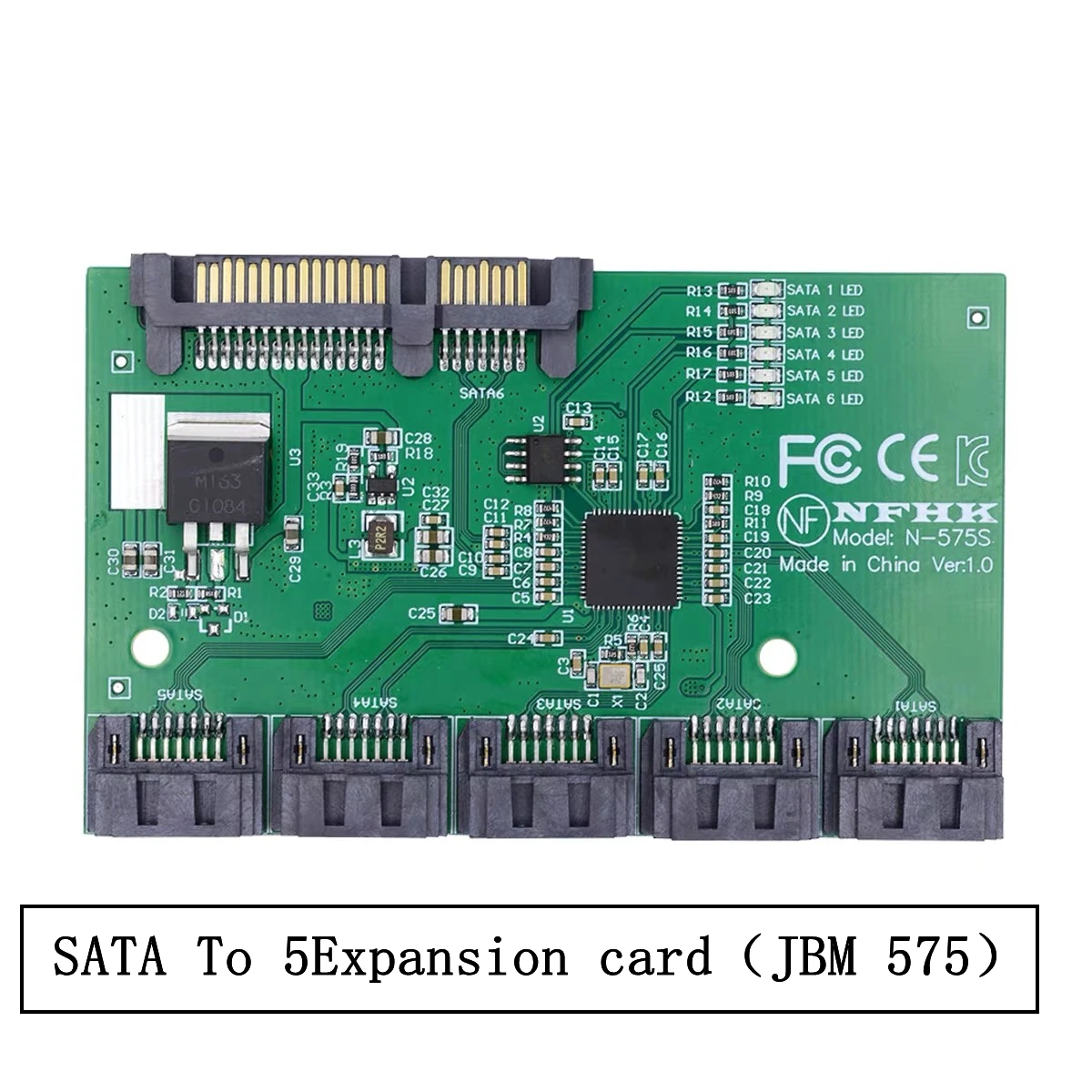

SATA 3.0 6Gbps 1 a 5 puertos divisores adaptador HUB convertidor PM multiplicador puerto Selector JMB575
Su puerto host SATA debe ser el modo multiplicador/seleccionador de puertos.De lo contrario no funcionará.
El siguiente puerto SATA del chipset se puede admitir: JMS582 JMB585 ASM1061 ASM1064 ASM1166.
JMB575 es una solución de un solo chip.Integró 5 canales SATA independientes y un microprocesador.
Con una configuración adecuada, el chip se puede configurar como 1 a 5 puertos SATA de 6 Gbps.
JMB575 admite el modo en cascada que permite un máximo de 5 unidades conectadas a un host.
Características clave
Cumple con el puerto serie ATA Multi Spec.Revisión 1.2
Cumple con las especificaciones de selección del puerto serie ATA.Revisión 1.0
Admite interfaz SATA de 5 puertos de 6 Gbps
Admite el modo BIST y loopback
Admite conmutación basada en comandos y FIS
Admite recursos de PM y host sin recursos de PM
Chip de control principal: JMB575
Interfaz: 5 * interfaz SATA3.0
Ranura aplicable: puerto SATA con función PM.

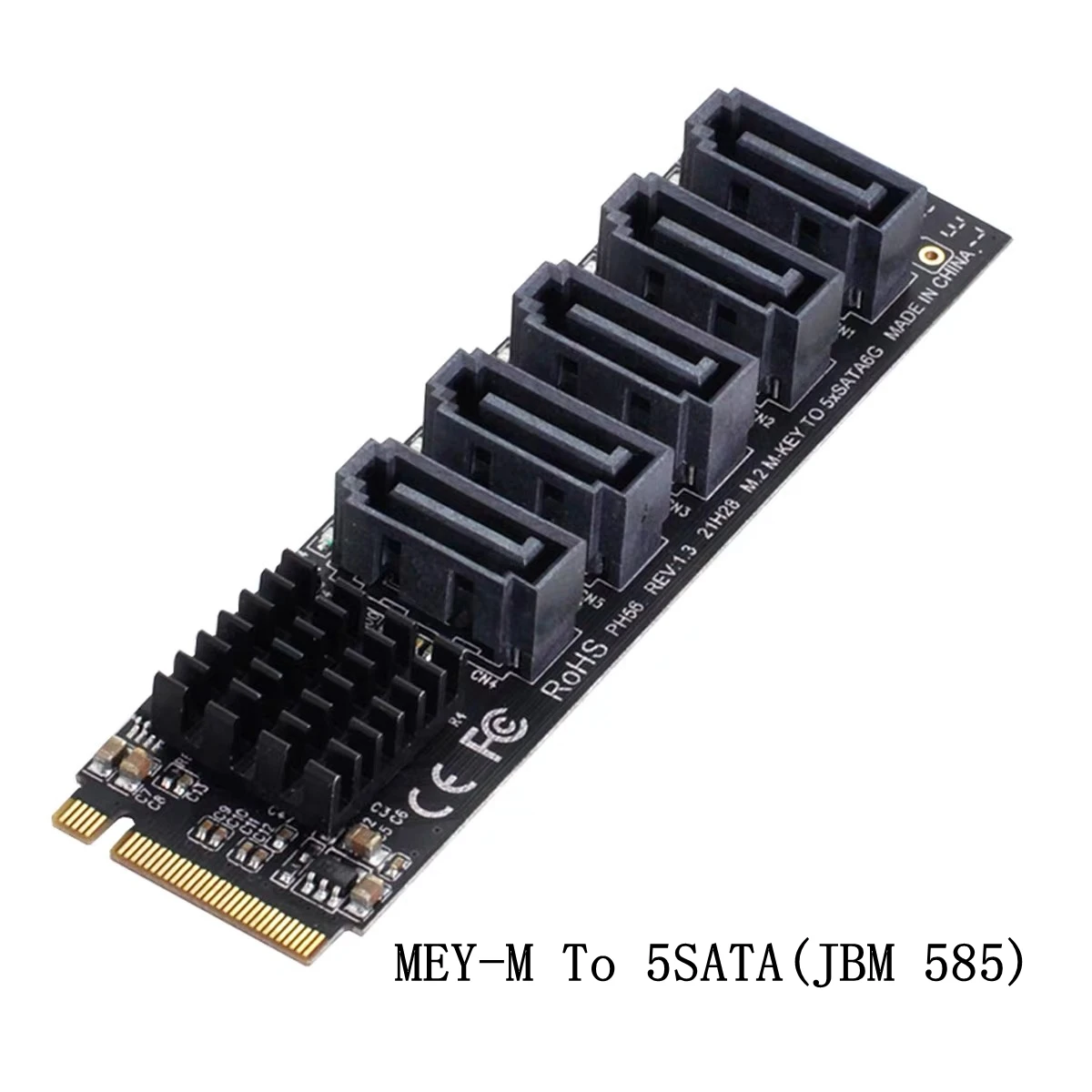

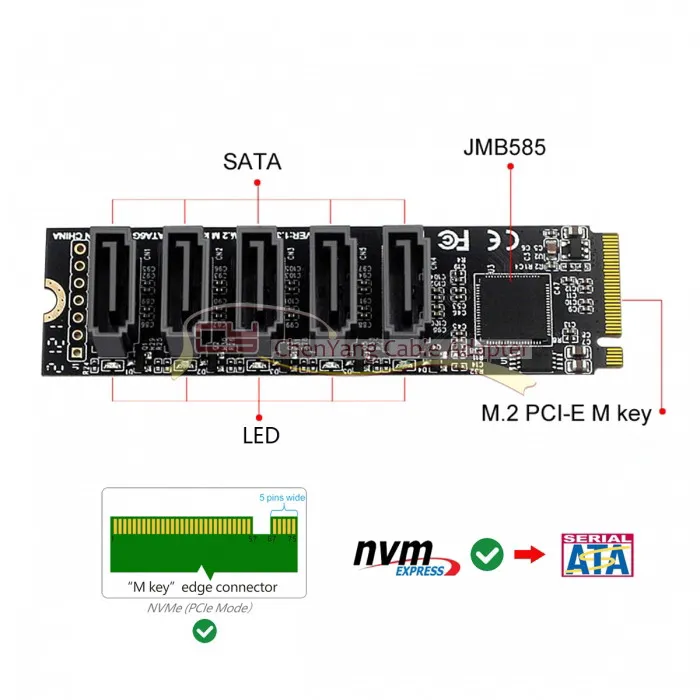

NGFF NVME M-Key PCI Express a SATA 3,0 6Gbps 5 puertos adaptador convertidor tarjeta de extensión de disco duro JMB585 2280
Tiene 5 interfaces SATA3.0, que se pueden conectar a un disco duro de estado sólido SSD como disco del sistema y admite velocidades de transmisión de 6,0 Gbps, 3,0 Gbps, 1,5 Gbps.
Con capacidades de intercambio en caliente y conexión en caliente y funciones de administración de energía;
Admite informes, recuperación y corrección de errores; Admite estados de administración de energía parcial y de suspensión; Admite Gen1i, Gen1x, Gen2i, Gen2m, Gen2x y Gen3i;
Admite cola de comandos nativa (NEQ).Con alta carga, la tecnología NCQ puede garantizar el rendimiento y la estabilidad del disco duro.
Chip de control principal: JMB585
Interfaz: 5 * interfaz SATA3.0
Ranura aplicable: NGFF Key-M PCI Express
