Descripción

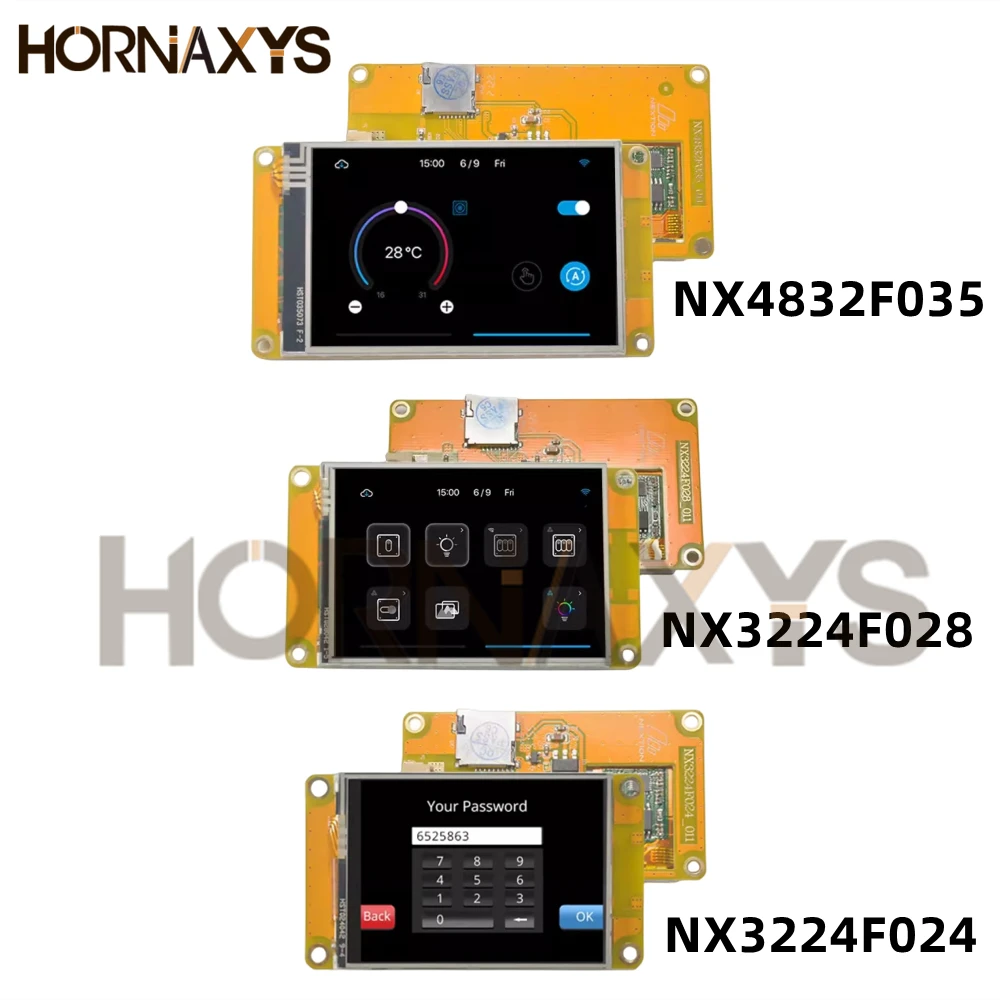

NEXTION 2,4” 2.8” 3,5” Serie de descubrimiento Módulo de pantalla táctil resistivo HMI Simulador gratuito Soporte de depuración Operador de asignación
La velocidad del reloj MCU Nextion Discovery Series es de 64 MHz, que es más potente que la Serie Básica.Hay opciones de tamaño de pantalla HMI de 2,4", 2,8", 3,5" para su elección.
En comparación con la Serie Básica, la Serie Discovery tiene un mejor rendimiento de MCU; con la nueva técnica de compresión de imágenes, la Serie Discovery permite más imágenes en la misma cantidad de flash en comparación con los modelos Básicos y Mejorados.

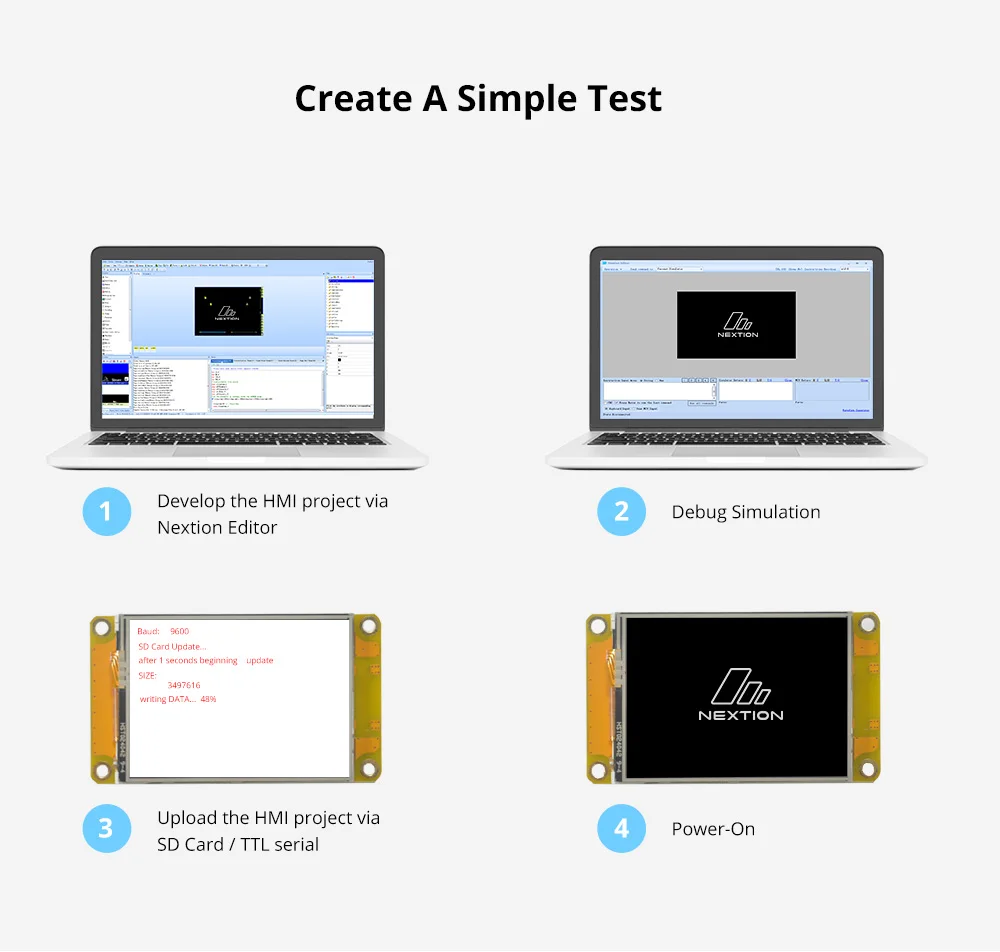

Puede desarrollar el proyecto HMI GUI a través del software gratuito Nextion Editor, los componentes sencillos de Drag-and-Drop y las sencillas instrucciones basadas en texto de ASCII reducirán drásticamente las cargas de trabajo de desarrollo de su proyecto HMI.
La solución Nextion es la mejor solución HMI de equilibrio entre costos y beneficios con una curva de aprendizaje baja y disminución.
NOTA: Hay una película protectora sobre la pantalla.Si recibes el producto y descubre que hay rayones en la pantalla, no te preocupes.Es la película protectora, no la pantalla en sí.

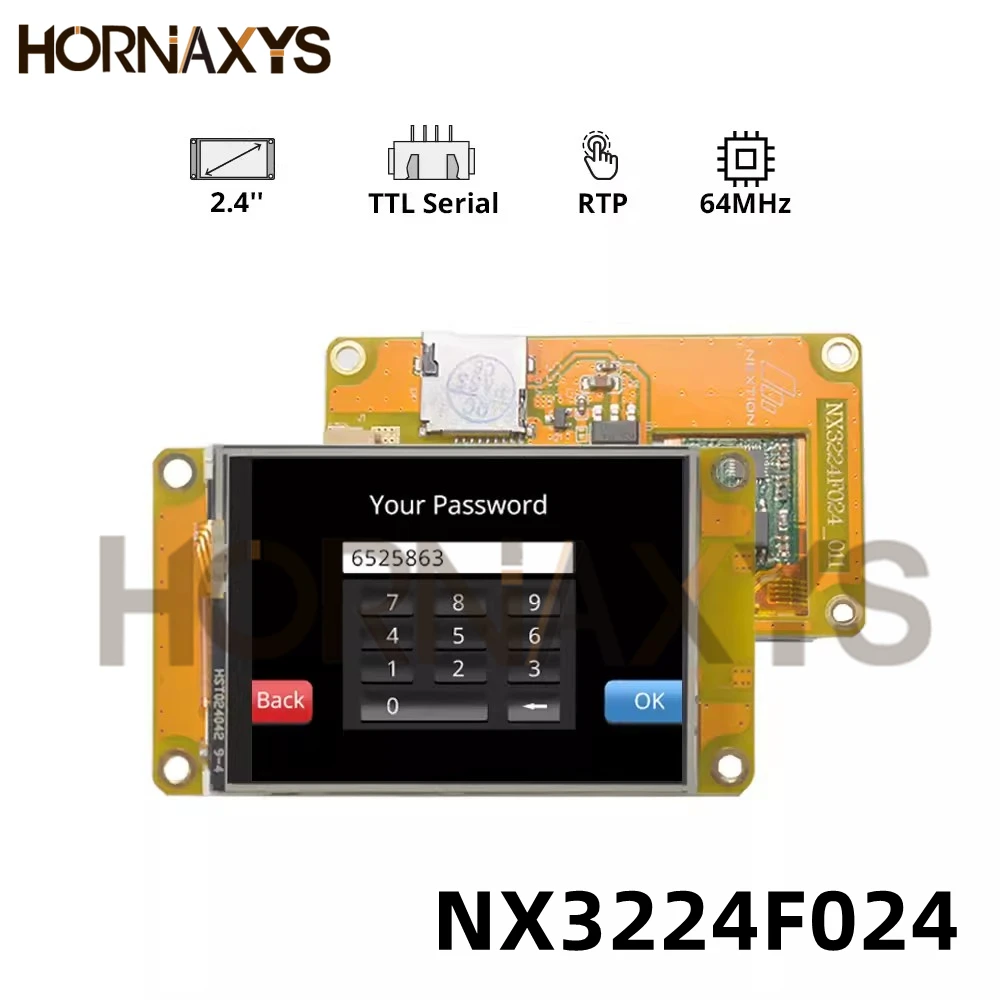

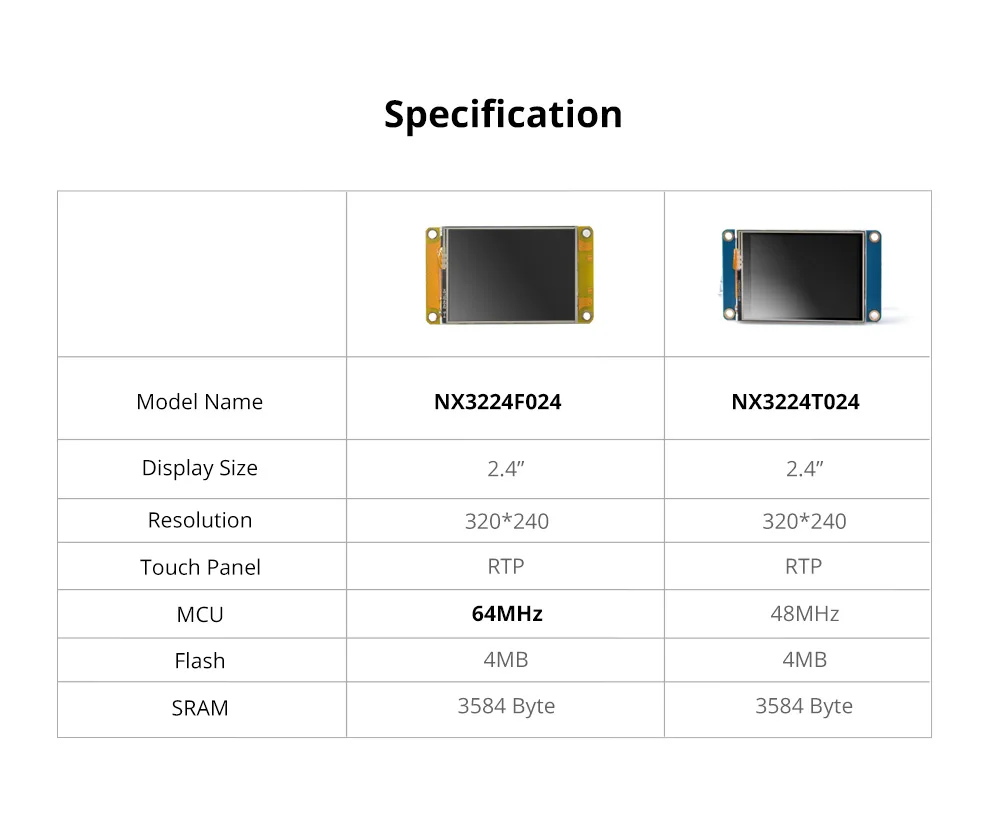

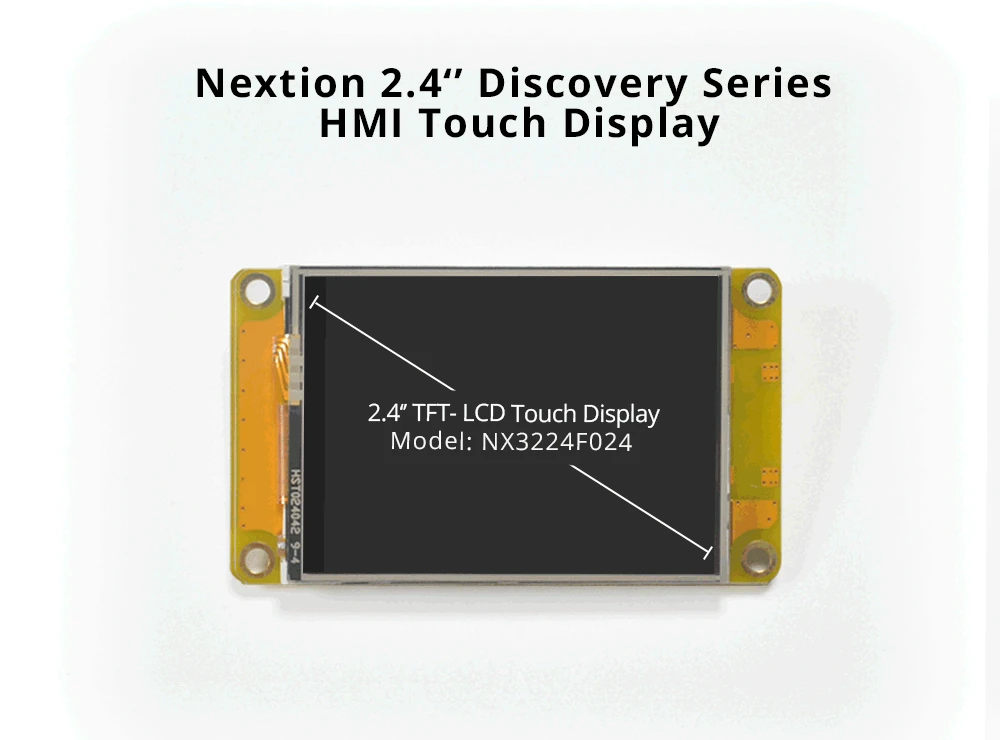

Característica de hardware de NX3224F024
Módulo de pantalla táctil HMI resistivo LCD-TFT de 2,4”
Resolución de pantalla de 320 x 240
Colores RGB 65K realistas
BRAZO integrado® Cortex®-M0+ MCU de 64MHz
SRAM de 3584 bytes
Memoria flash de 4 MB
XH2.54 Interfaz serie TTL de 4 pines (+5V, TX, RX, GND)

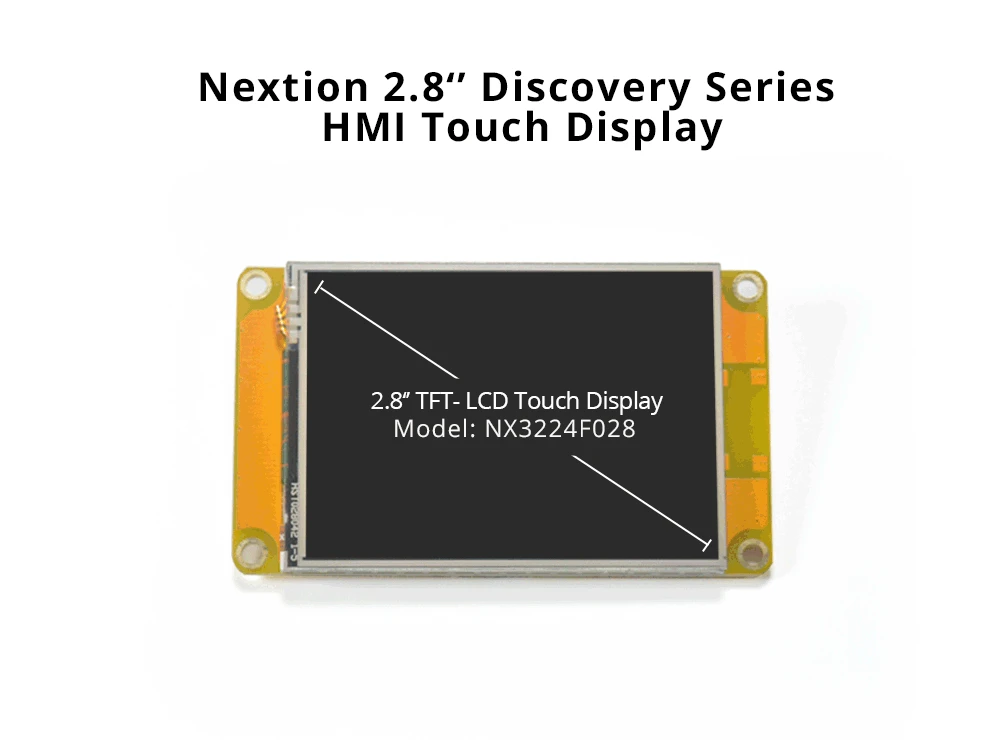

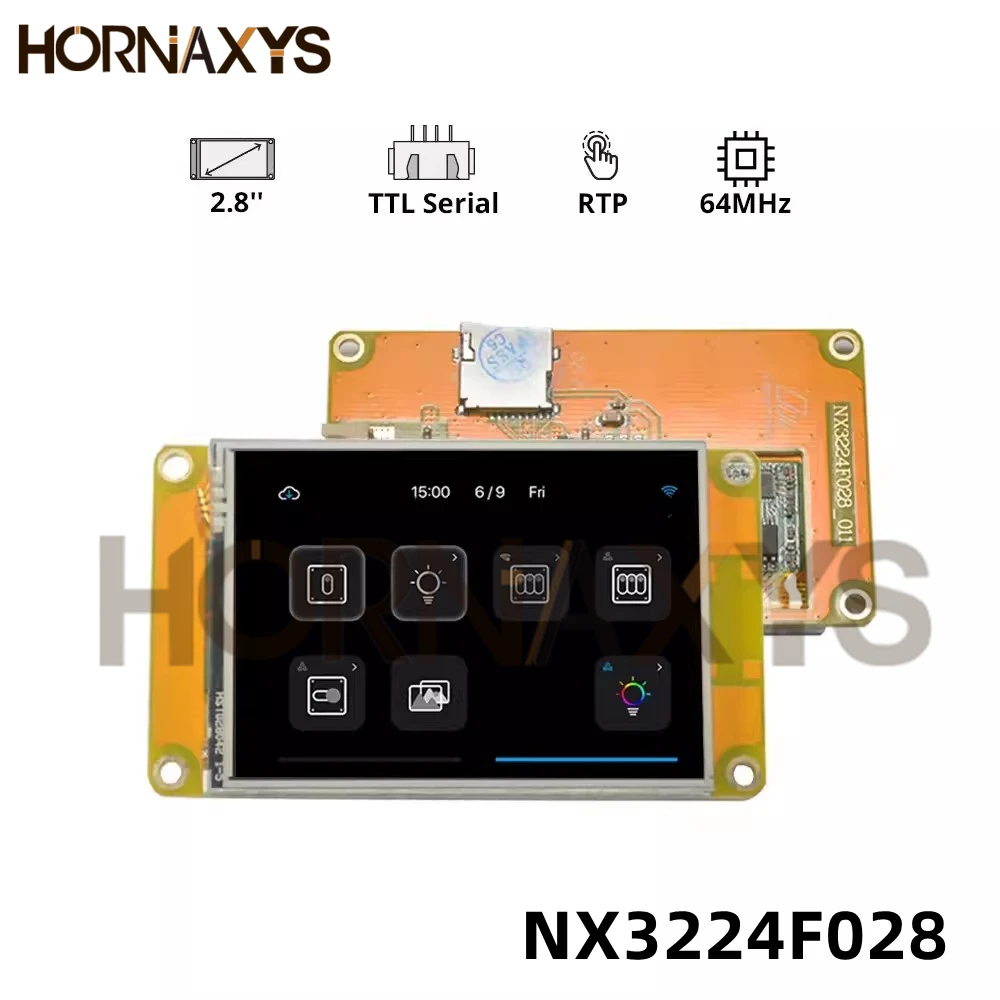

Característica de hardware de NX3224F028
Módulo de pantalla táctil HMI resistivo LCD-TFT de 2,8 pulgadas
Resolución de pantalla de 320 x 240
Colores RGB 65K realistas
BRAZO integrado® Cortex®-M0+ MCU de 64MHz
SRAM de 3584 bytes
Memoria flash de 4 MB
XH2.54 Interfaz serie TTL de 4 pines (+5V, TX, RX, GND)

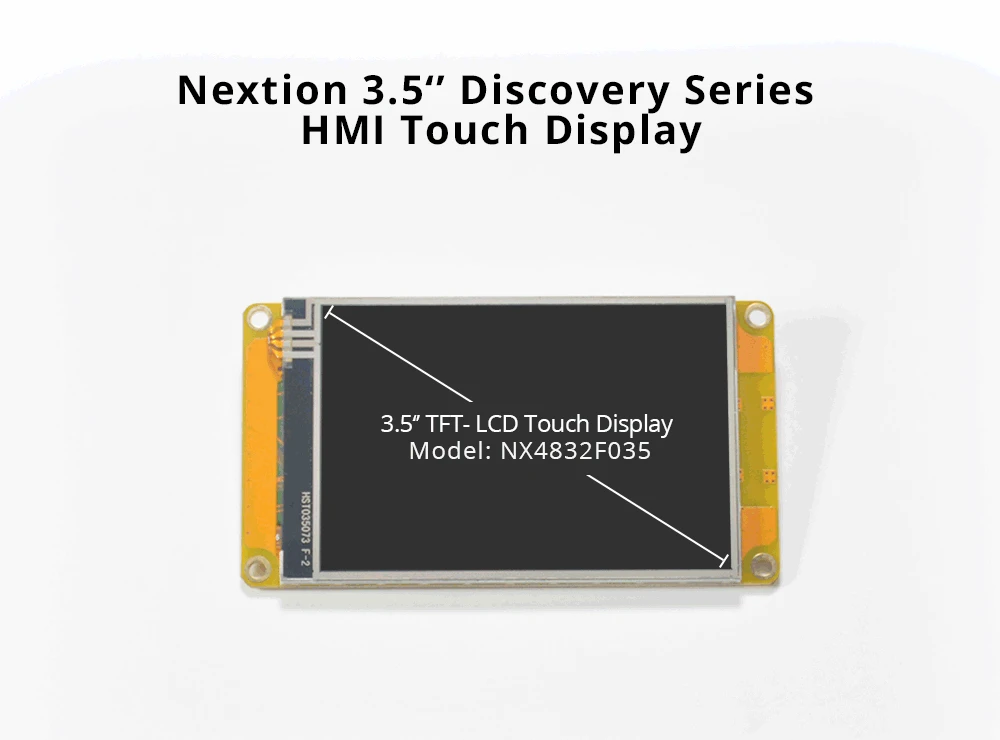

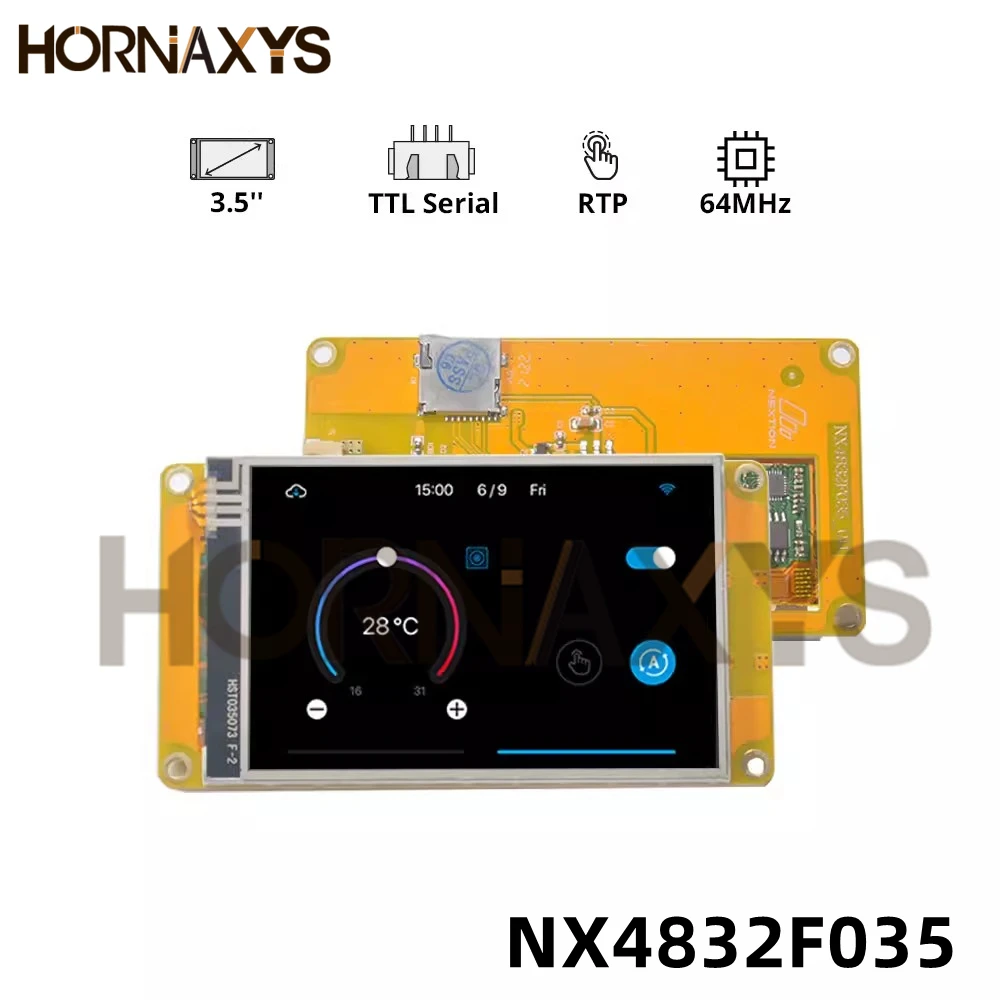

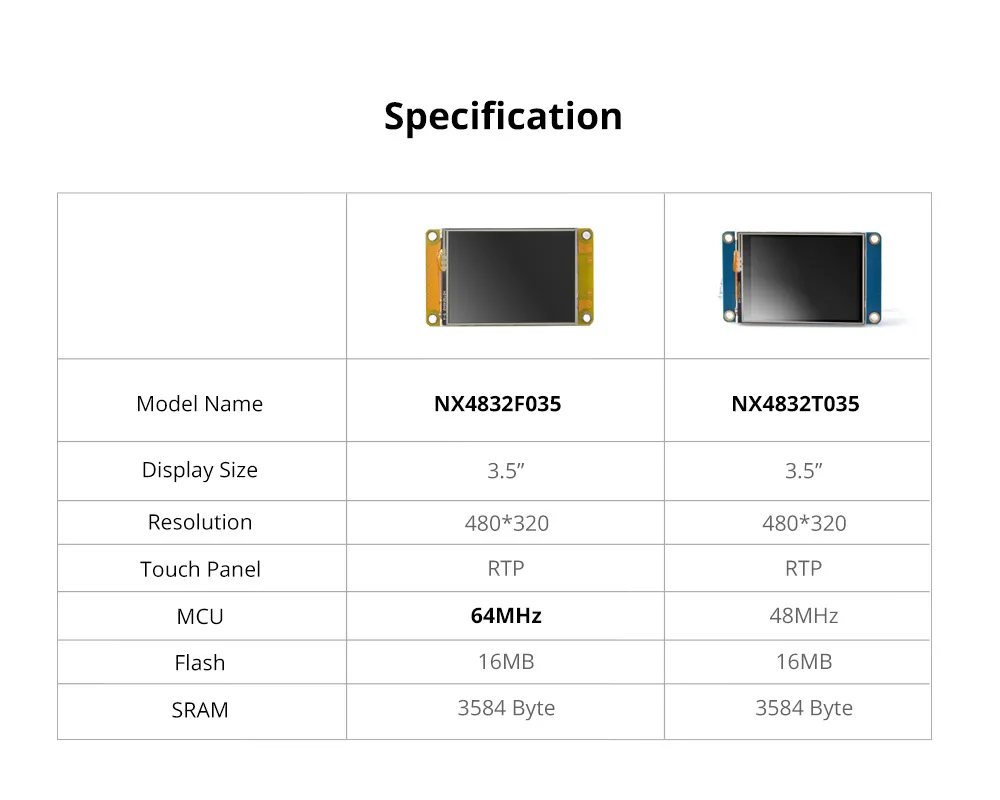

Característica de hardware del NX4832F035
Módulo de pantalla táctil HMI resistivo LCD-TFT de 3,5”
Resolución de pantalla de 480 x 320
Colores RGB 65K realistas
BRAZO integrado® Cortex®-M0+ MCU de 64MHz
SRAM de 3584 bytes
Memoria flash de 16 MB
XH2.54 Interfaz serie TTL de 4 pines (+5V, TX, RX, GND)

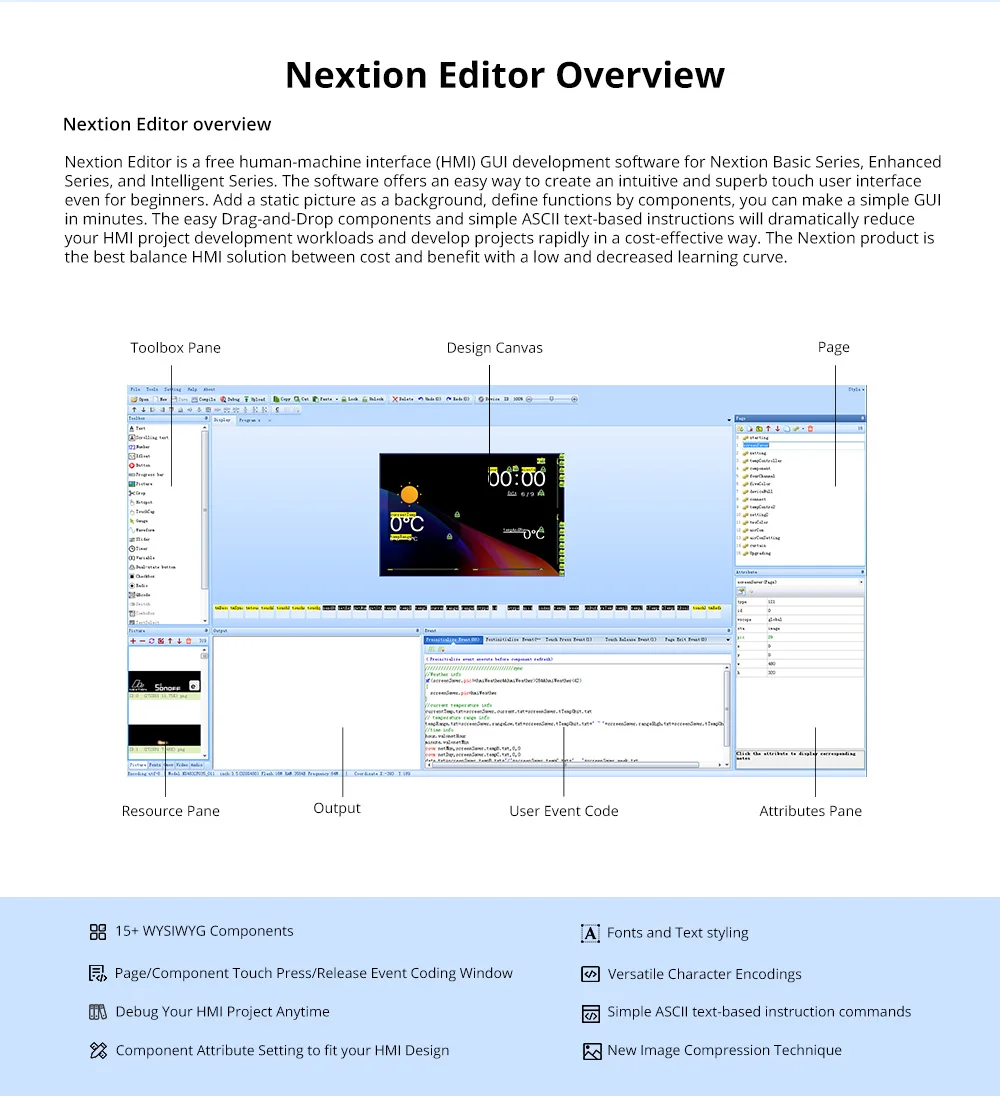

Descripción general del editor Nextion
Nextion Editor es un software de desarrollo de GUI de interfaz hombre-máquina (HMI) gratuito para Nextion Basic Series, Enhanced Series y Intelligent Series.El software ofrece una manera sencilla de crear una interfaz de usuario táctil intuitiva y excelente incluso para principiantes.Agregue una imagen estática como fondo, define funciones por componentes, puede crear una interfaz GUI simple en minutos.Los componentes sencillos de Drag-and-Drop y las sencillas instrucciones basadas en texto de ASCII reducirán drásticamente las cargas de trabajo de desarrollo de su proyecto HMI y desarrollarán proyectos rápidamente de una manera rentable.El producto Nextion es la mejor solución HMI de equilibrio entre costo y beneficio con una curva de aprendizaje baja y disminución.

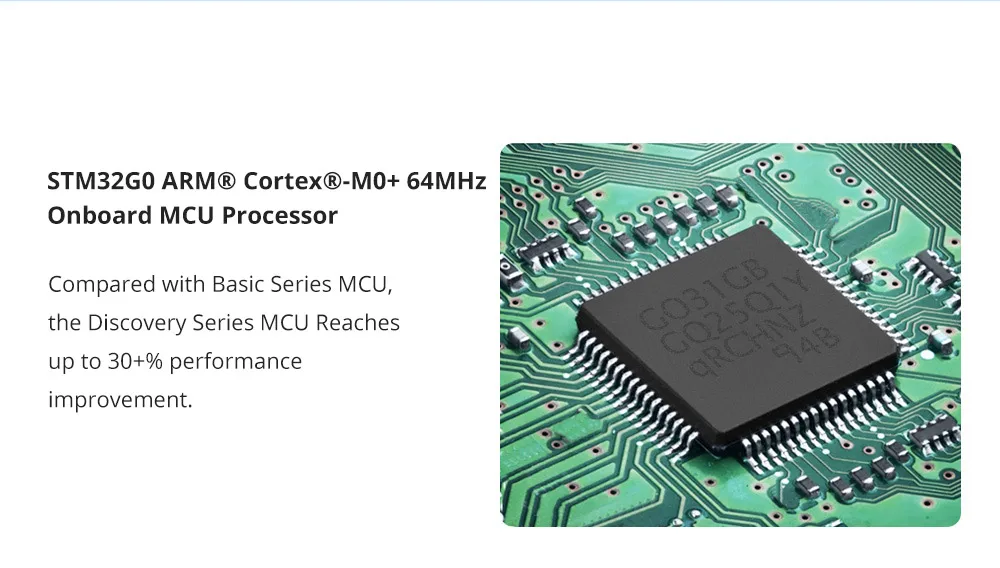

STM32G0 ARM® Cortex®-Procesador MCU integrado M0+ 64MHz
En comparación con la serie Basic MCU, la serie Discovery MCU alcanza hasta un 30+% de mejora del rendimiento.

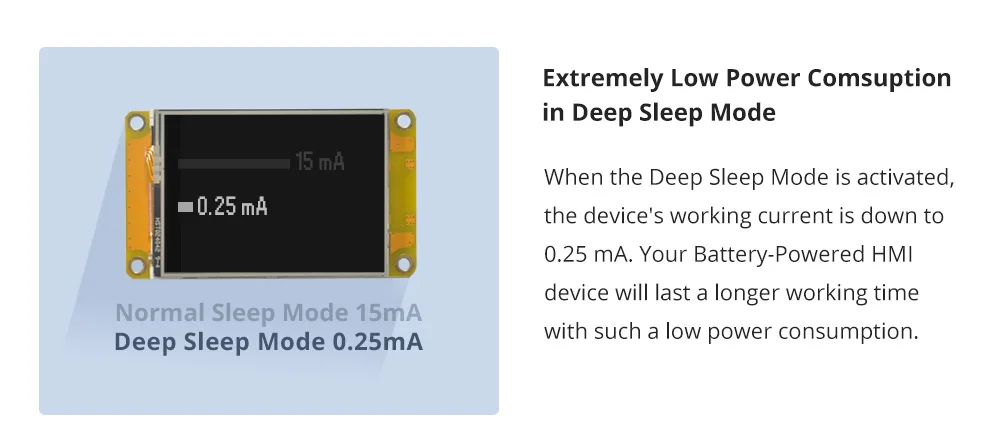

Consumo de energía extremadamente bajo en modo de suspensión profunda
Cuando se activa el modo de suspensión profunda, la corriente de funcionamiento del dispositivo se reduce a 025 mA.Su dispositivo HMI alimentado por batería durará más tiempo de trabajo con un consumo de energía tan bajo.

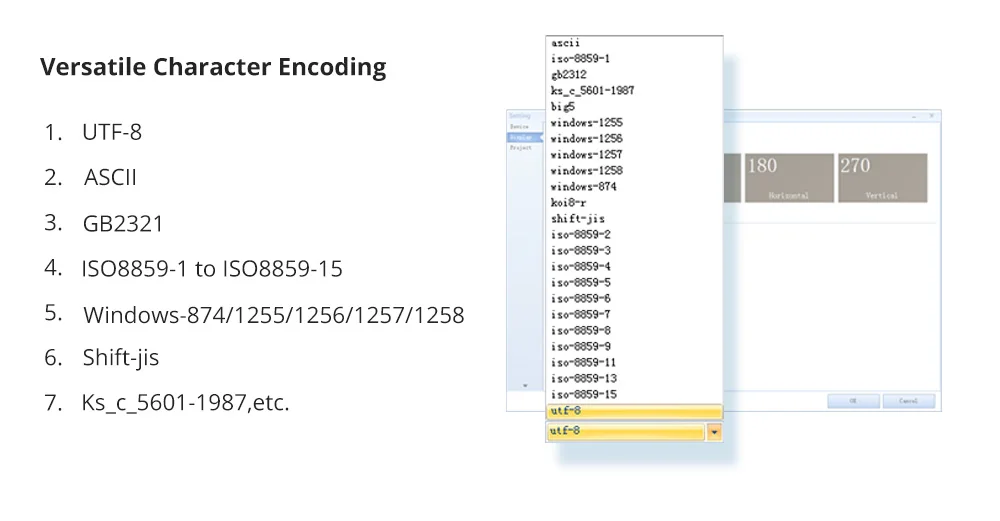

Codificación de caracteres versátil

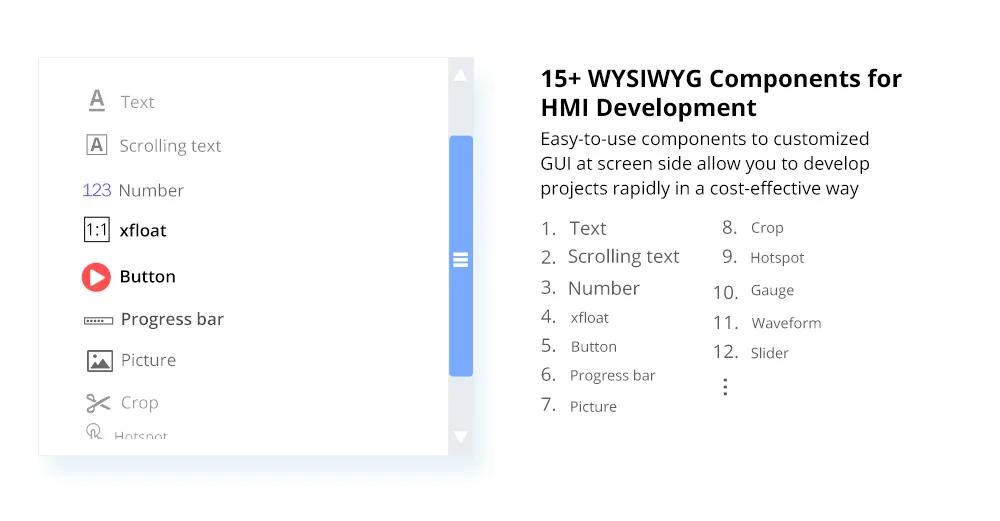

Más de 15 componentes WYSIWYG para el desarrollo de HMI
Los componentes fáciles de usar para una GUI personalizada en el lado de la pantalla le permiten desarrollar proyectos rápidamente de manera rentable.

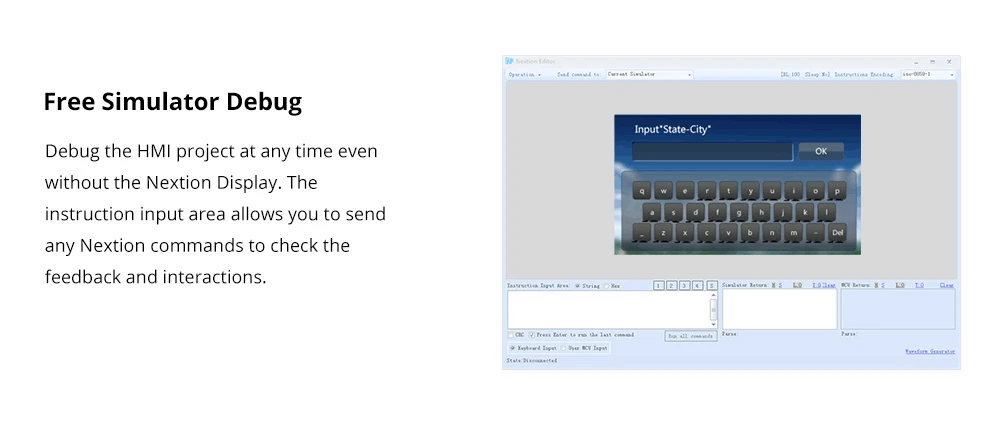

Depuración gratuita del simulador
Depure el proyecto HMI en cualquier momento, incluso sin Nextion Display.El área de entrada de instrucciones le permite enviar cualquier comando de Nextion para verificar los comentarios y las interacciones.

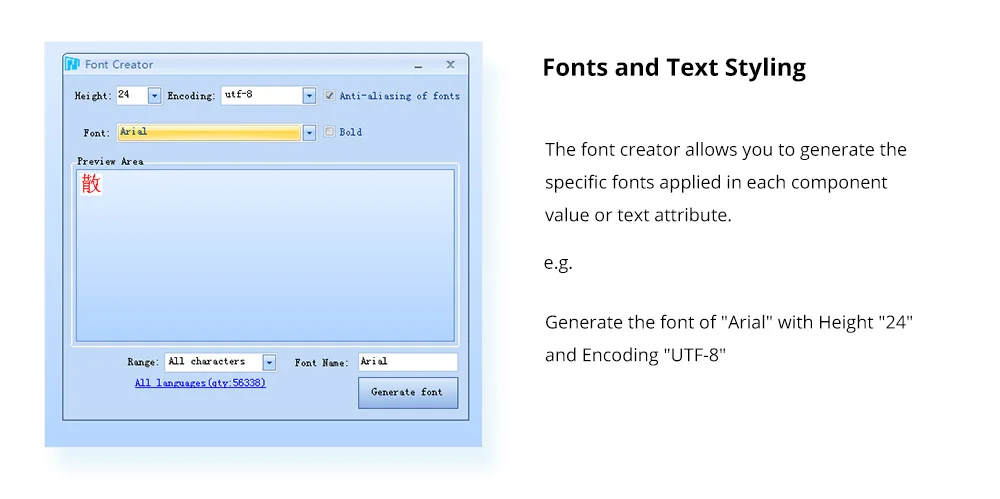

Modelos de fuentes y texto

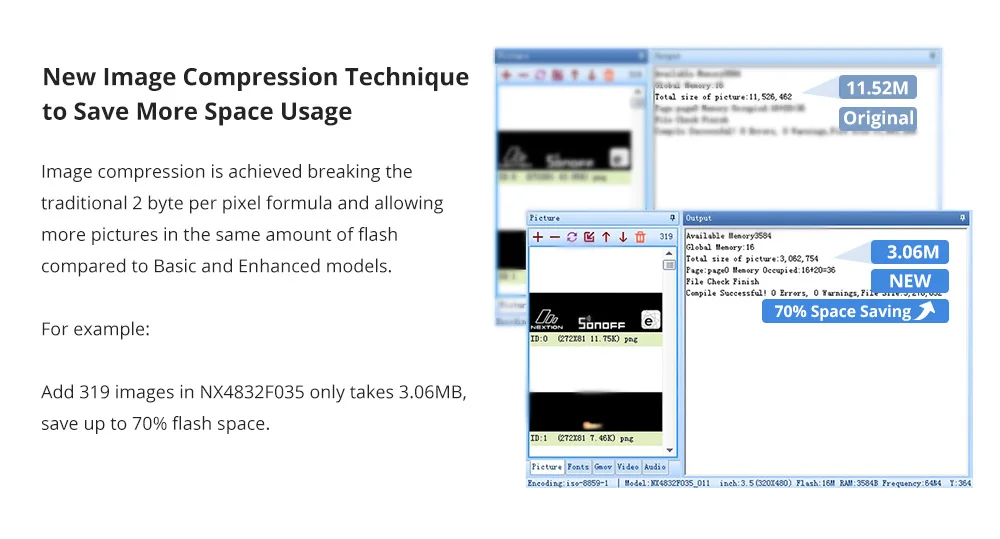

Nueva técnica de compresión de imágenes para ahorrar más espacio
Se logra que la compresión de imágenes rompe la fórmula tradicional de 2 bytes por píxel y permite que más imágenes en la misma cantidad de flash en comparación con los modelos básicos y mejorados.

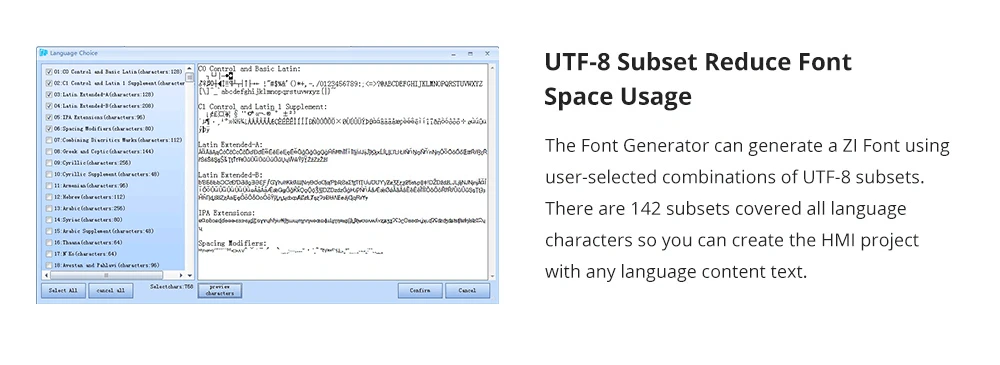

El subconjunto UTF-8 reduce el uso del espacio de fuente
El generador de fuentes puede generar una fuente ZI utilizando combinaciones de subconjuntos UTF-8.Hay 142 subconjuntos que cubren todos los caracteres idiomas para que puedas crear el proyecto HMI con cualquier texto de contenido de idioma.

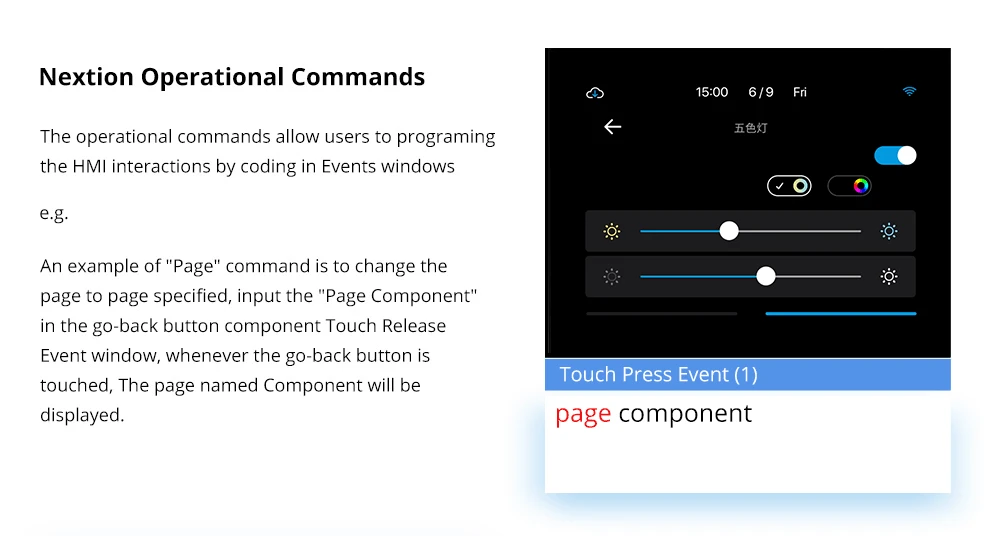

Comandos opécionales de Nextion
Los comandos operativos permiten a los usuarios programar las interacciones del HMI codificando en la ventana de eventos.

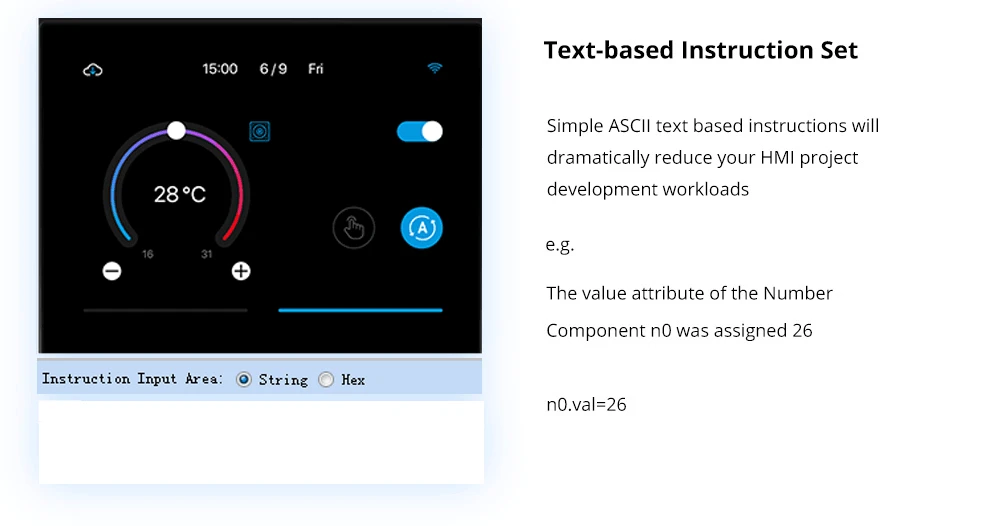

Conjunto de instrucciones basadas en texto
Las sencillas instrucciones basadas en texto de ASCII reducirán drásticamente las cargas de trabajo de desarrollo de su proyecto HMI.

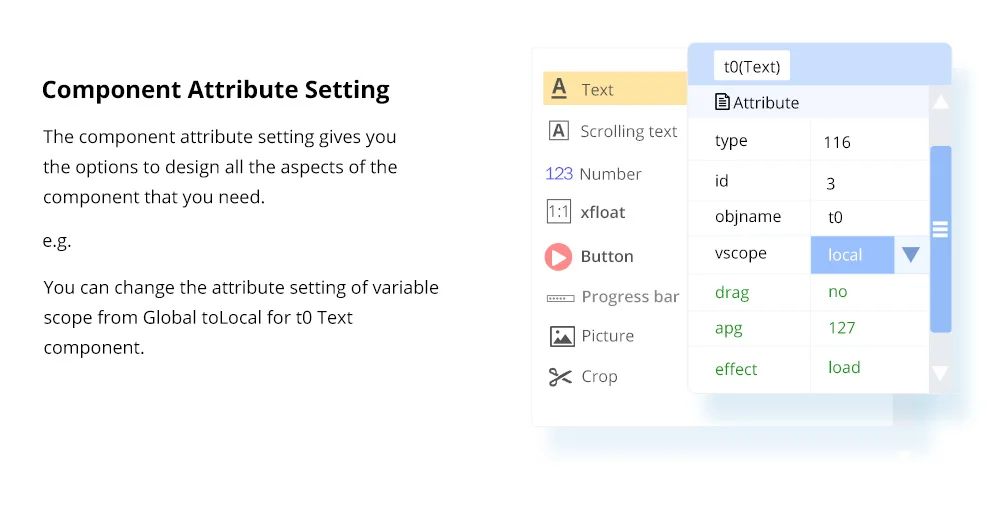

Configuración de atributo de componente
La configuración del atributo del componente le brinda las opciones para diseñar todos los aspectos del componente que necesita.
Admite operadores de asignación simples
Para gestionar el cálculo y la asignación del texto y los datos numéricos, los operadores de asignación simples ayudan.
