Análisis general del producto
He probado este módulo basado en NE555 para automatizar una conmutación en entornos de 12V DC, con la idea de introducir una demora real antes de que el relé actúe. La utilidad práctica es clara: en montajes de automoción o en pequeños sistemas alimentados por batería, muchas veces conviene evitar el “parpadeo” de una carga, estabilizar condiciones antes de activar algo (por ejemplo, una etapa de potencia, una bomba o una electroválvula), o generar una secuencia de arranque con margen.
En mi experiencia, el módulo se nota pensado para montajes “rápidos pero funcionales”: conectas alimentación a 12V, regulas el tiempo con el potenciómetro y el relé realiza el cambio de estado tras el retardo. El resultado es un comportamiento coherente: no depende de software, sino de temporización analógica, lo que reduce puntos de fallo típicos cuando todo debe funcionar con alimentación variable o con ruido eléctrico.
Calidad de construcción y materiales
El formato es compacto y orientado a integrarse dentro de un montaje con cableado corto. He visto dos aspectos en los que este tipo de módulo suele marcar la diferencia y, en este caso, se aprecian claramente:

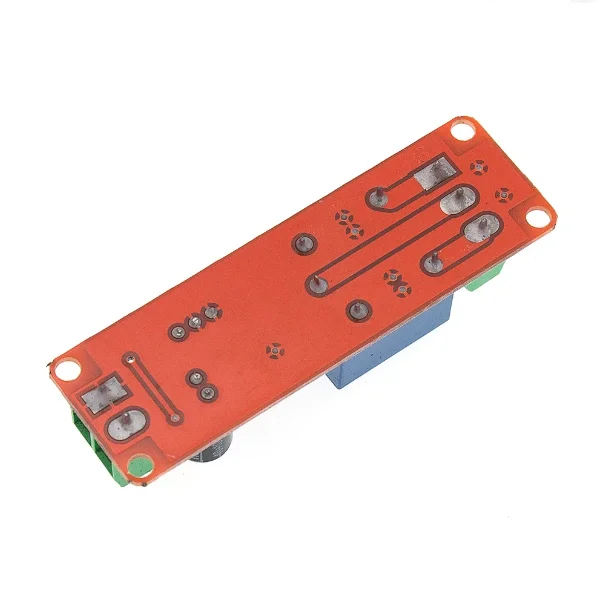

- Rigidez y sujeción: el PCB aguanta bien el uso “de bancada” y también la manipulación repetida para pruebas en instalaciones, aunque en el coche siempre conviene fijarlo con bridas o tornillería sobre una base aislante para evitar vibración directa.

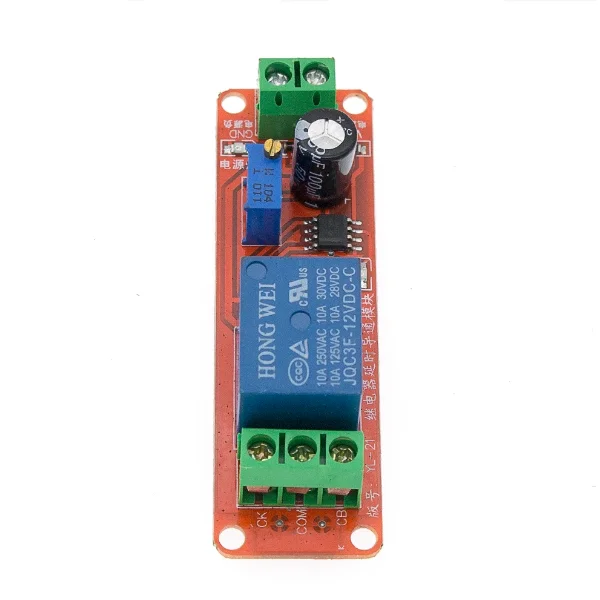

- Conectividad: los puntos de conexión por cable son accesibles, y el relé va integrado de forma que reduce cableado extra. Esto ayuda a minimizar falsos contactos si trabajas con terminales tipo faston y funda termorretráctil.
En cuanto al acabado, no es un producto “industrial de caja metálica”, sino un módulo para integrarlo. Donde más cuidarías es en protección eléctrica: una correcta instalación con fusible cercano a la batería y masa bien hecha (cableado de retorno corto y limpio) es lo que separa un montaje estable de uno con comportamientos erráticos por caídas de tensión o ruido.
Un consejo práctico: al usarlo en un entorno automoción, suelo intercalar un diodo de rueda libre si la carga es inductiva (si no va ya contemplado en el circuito final) y revisar que la masa tenga buen contacto. Incluso cuando el temporizador funciona, el relé y su bobina reflejan más de lo que parece la calidad de alimentación.
Compatibilidad y rendimiento

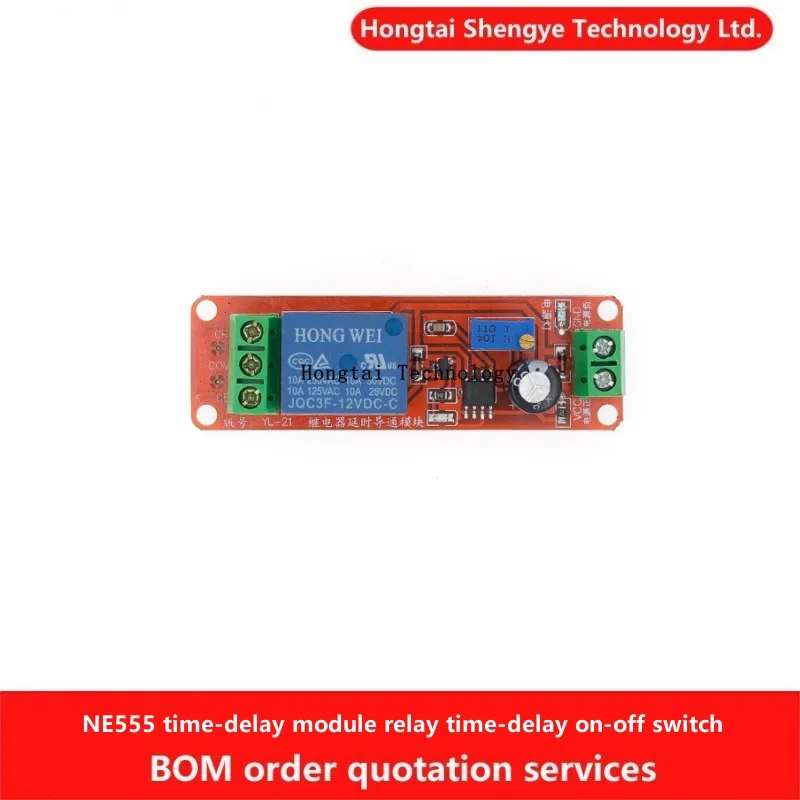

El núcleo del módulo es un temporizador NE555 y una lógica asociada para controlar el relé. En pruebas con alimentaciones reales de bancada y configuraciones típicas de vehículo, el comportamiento ha sido consistente: al aplicar 12V, el relé no conmuta de inmediato; espera el tiempo configurado y entonces realiza el cambio, con el clic característico.
Respecto al rango de ajuste, el potenciómetro ofrece un rango típico de cero a varios segundos (en mi caso el ajuste cubrió perfectamente el tramo útil para “preparar” una condición). Donde más me fijé fue en la repetibilidad: tras ciclos repetidos de encendido, el retardo se mantiene de forma razonable, sin deriva evidente en sesiones largas. Dicho esto, en cualquier temporización basada en RC, si trabajas con tolerancias y temperaturas variables, puede haber variaciones pequeñas. En montajes reales eso no suele ser un problema si el objetivo es una demora funcional (no milisegundos de precisión).
Sobre compatibilidad de carga, el módulo está orientado al relé que suele ser el “puente” hacia el mundo AC, con especificación de conmutación que en este tipo de producto se expresa hasta 220V AC/10A. En mi uso, el enfoque ha sido tratarlo como un módulo de conmutación para cargas que aceptan relé: luces, pequeñas cargas resistivas, equipos con consumo moderado o periféricos que no exigen control fino. Para cargas más exigentes (por ejemplo, motores con arranque duro, cargas con electrónica sensible, o consumos cercanos al límite), es mejor evaluar el tipo de carga: picos de arranque y corrientes de conmutación son el punto donde los relés sufren más.
Un punto importante de arquitectura: el retardo está pensado para la activación al aplicar alimentación. Si quitas 12V, el relé cae según el comportamiento de corte del suministro; en otras palabras, no es un temporizador “simétrico” de encendido y apagado con misma demora, sino una temporización de entrada para el estado de activación.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Temporización analógica fiable: funciona sin necesidad de microcontrolador, lo que reduce complejidad.
- Montaje rápido para secuencias de arranque: encaja bien con automatizaciones simples en 12V.
- Ajuste por potenciómetro: te permite calibrar el tiempo para el comportamiento que buscas (desde retardo casi inmediato hasta unos segundos útiles).
- Señalización mediante LED: ayuda mucho durante pruebas; sabes si el módulo está alimentado y si el ciclo ha llegado al final del retardo.
Aspectos mejorables
- Blindaje contra ruido y caídas: en un coche real, los transitorios al arrancar o al accionar cargas grandes pueden afectar a la lógica de temporización si el circuito de alimentación no está bien filtrado. Yo lo solucioné con una alimentación cuidada (masa firme, fusible y, en algunos montajes, un filtrado extra en la línea de 12V).
- Protección y gestión de carga: aunque el relé está preparado para conmutación AC de forma general, la longevidad depende de la naturaleza de la carga. Si conmutas cargas con picos, conviene añadir medidas externas (supresión de transitorios, snubbers o técnicas de limitación de picos según el caso).
- Precisión limitada: el rango y la repetibilidad son correctos para uso funcional, pero no esperaría exactitud de laboratorio. Si necesitas cronometraje fino, este enfoque no es el indicado.
Veredicto del experto
Lo consideraría un módulo práctico y razonable para automatizar activaciones temporizadas en sistemas 12V DC donde el objetivo es que un relé no conmute al instante. En montajes de automoción y en proyectos DIY “de infraestructura” (encendido secuencial, retardo de activación antes de alimentar una carga, evitar conmutaciones bruscas al energizar), cumple bien y se integra con relativa facilidad.
Si tu caso de uso es con cargas moderadas y puedes cuidar la alimentación (fusible, masa y filtrado cuando haga falta), es una solución directa y mantenible. Si, en cambio, buscas control de encendido y apagado con retardos independientes, precisión estrecha o conmutación de cargas muy agresivas (picos de arranque grandes, electrónica sensible), entonces tendría más sentido plantear alternativas con control más avanzado o interfaces de conmutación mejor dimensionadas para el tipo de carga.
