Descripción
Descripción:

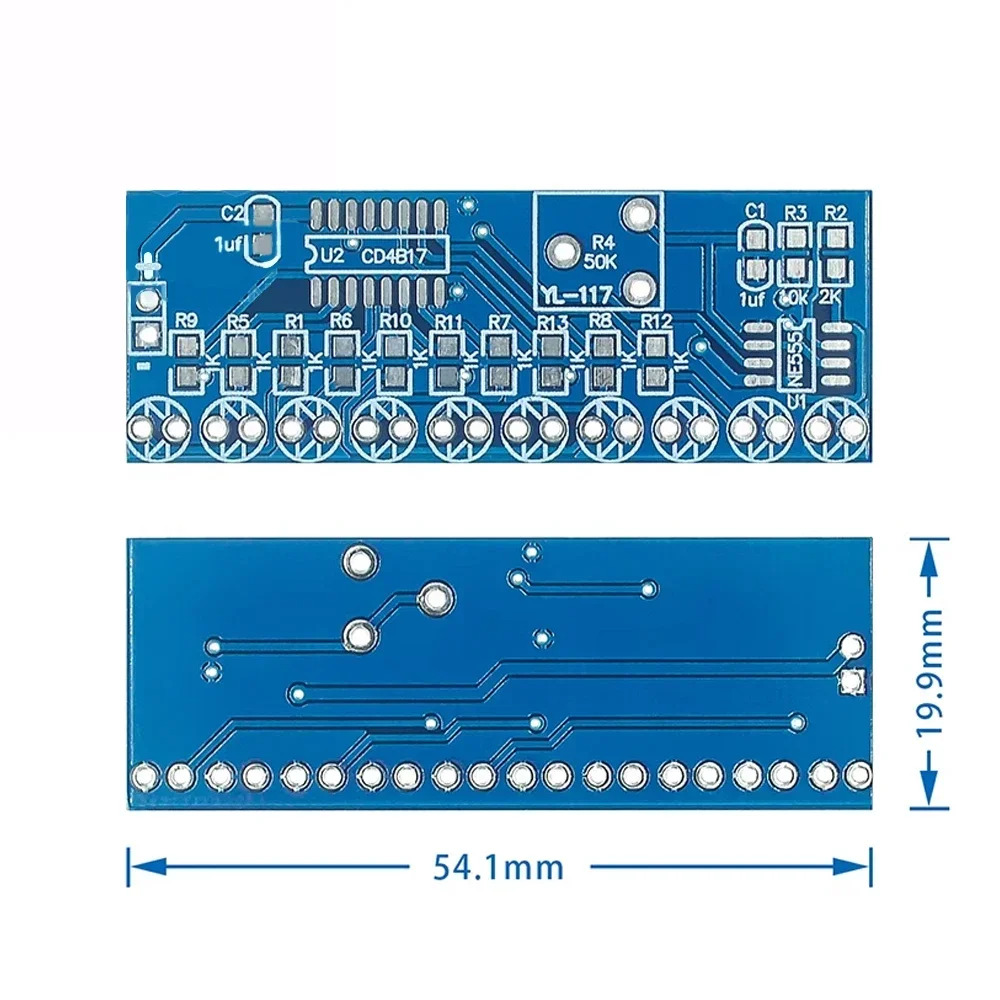

Tamaño de la placa PCB.54,1 mm * 19,9 mm
Voltaje de alimentación: 2,5 - 14,5 V

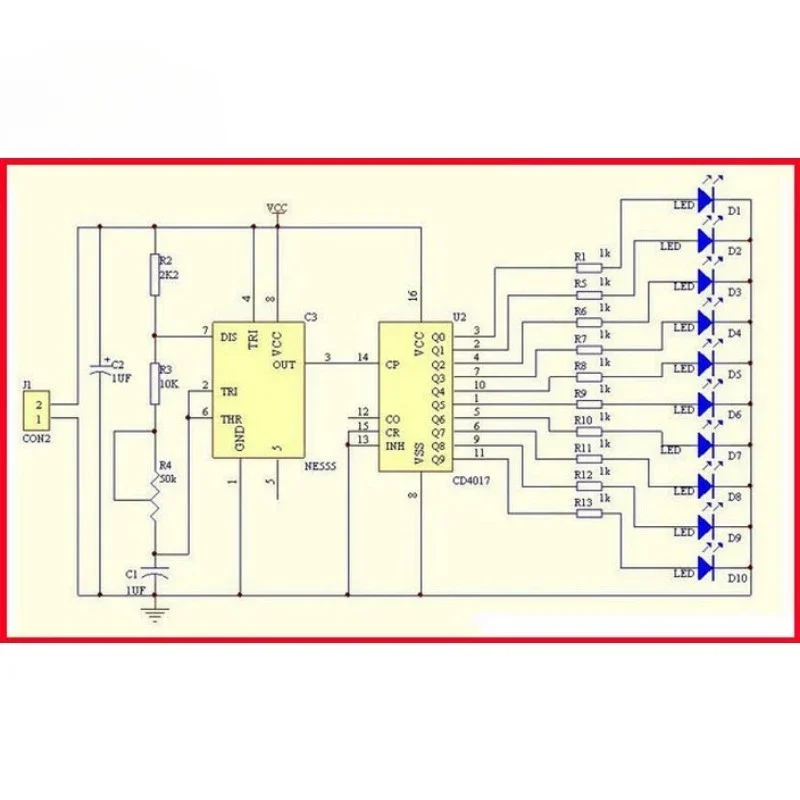

Este paquete es principalmente un circuito contador decimal y un circuito generado por el reloj, desde el núcleo del multivibrador NE555 autoexcitado a través de R2, R3, R4 carga el condensador C1, C1 que se inicia durante la carga, NE555 2 pies aún en nivel bajo, por lo que el El pin de salida 3 sube alto cuando la potencia a través de R2, R3, R4 para cargar C1 a 2/3 del voltaje de suministro, el nivel 3 del pin de salida de alto a bajo, NE555 conduciendo descarga interna, el nivelC1 y cargue nuevamente este ciclo de oscilaciones formadas.Tiempo de carga: 0.695 (R2 + R3 + R4) C1, tiempo de descarga: 0.695 (R4 + R3) C1, R4 se puede ajustar para controlar la frecuencia de salida del oscilador, la señal del reloj de oscilación se aplica continuamente NE555 CD4017 de 14 pies, el terminal de salida 10 está conectado con el LED CD4017 10, cuando la salida terminal 10 convierte la señal de reloj generado por CD4017 se aplica en un nivel alto, los D1 - D10 se encienden secuencialmente para formar un efecto de luz de agua.
Puede ajustar las luces LED R4 de ajuste del caudal.
El paquete incluye:

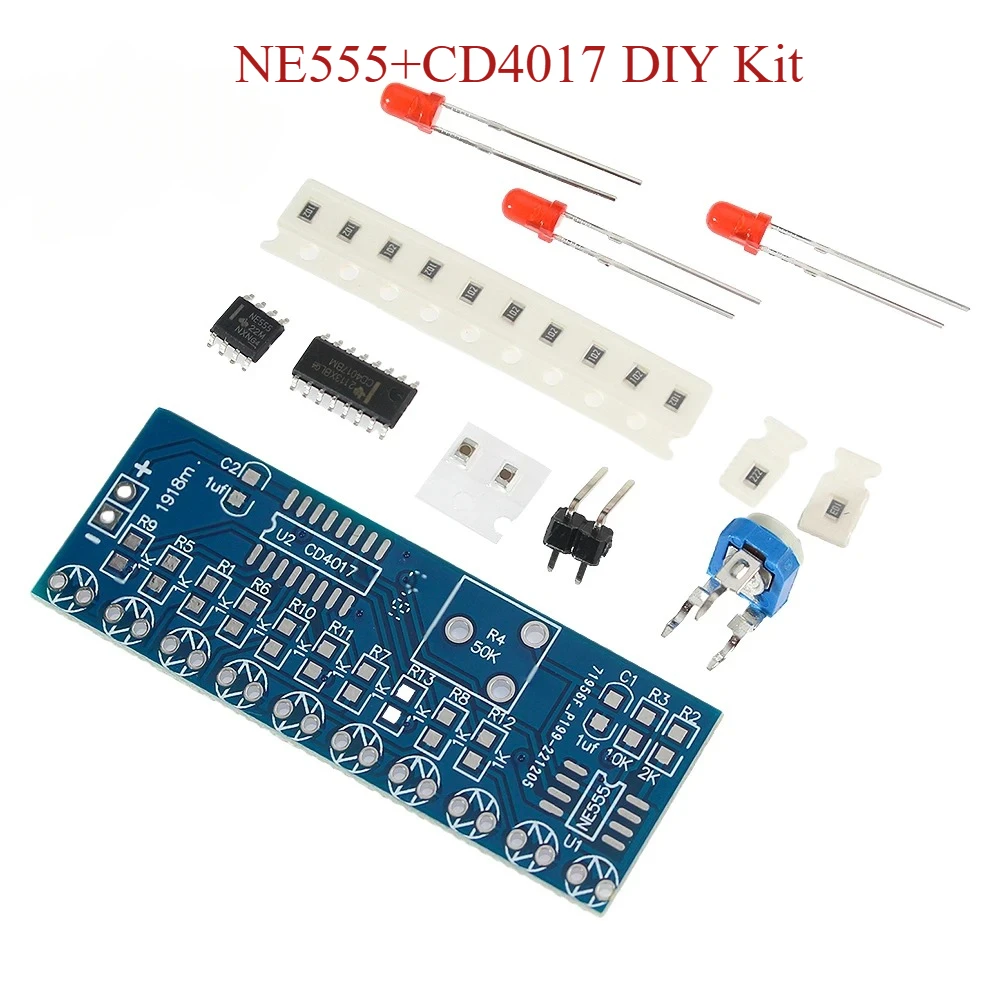

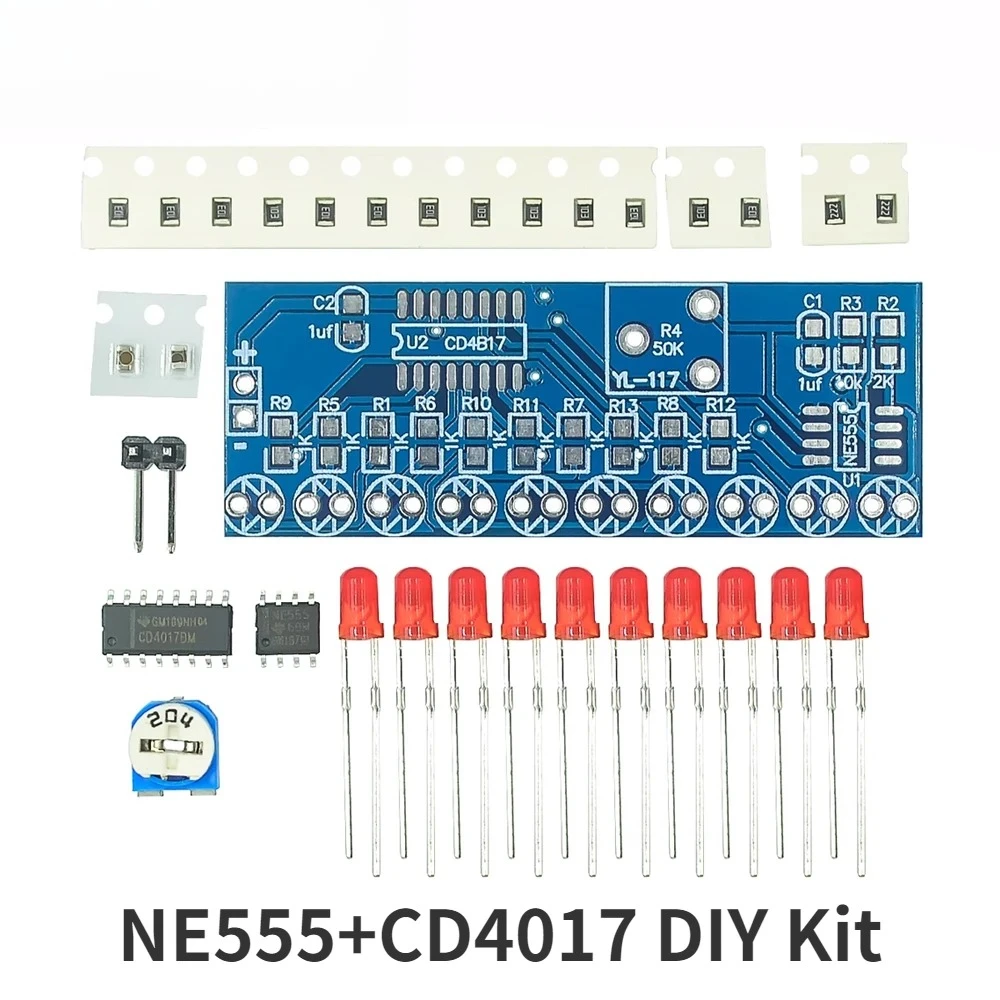

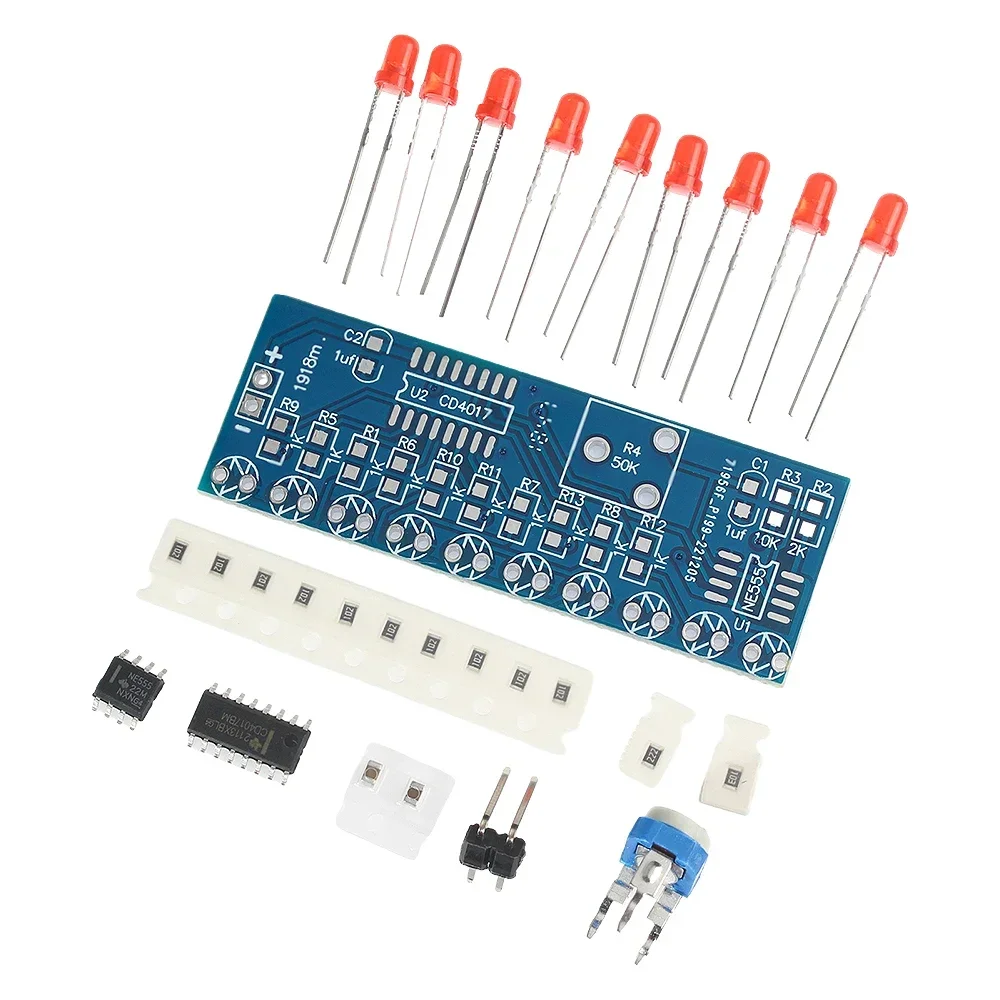

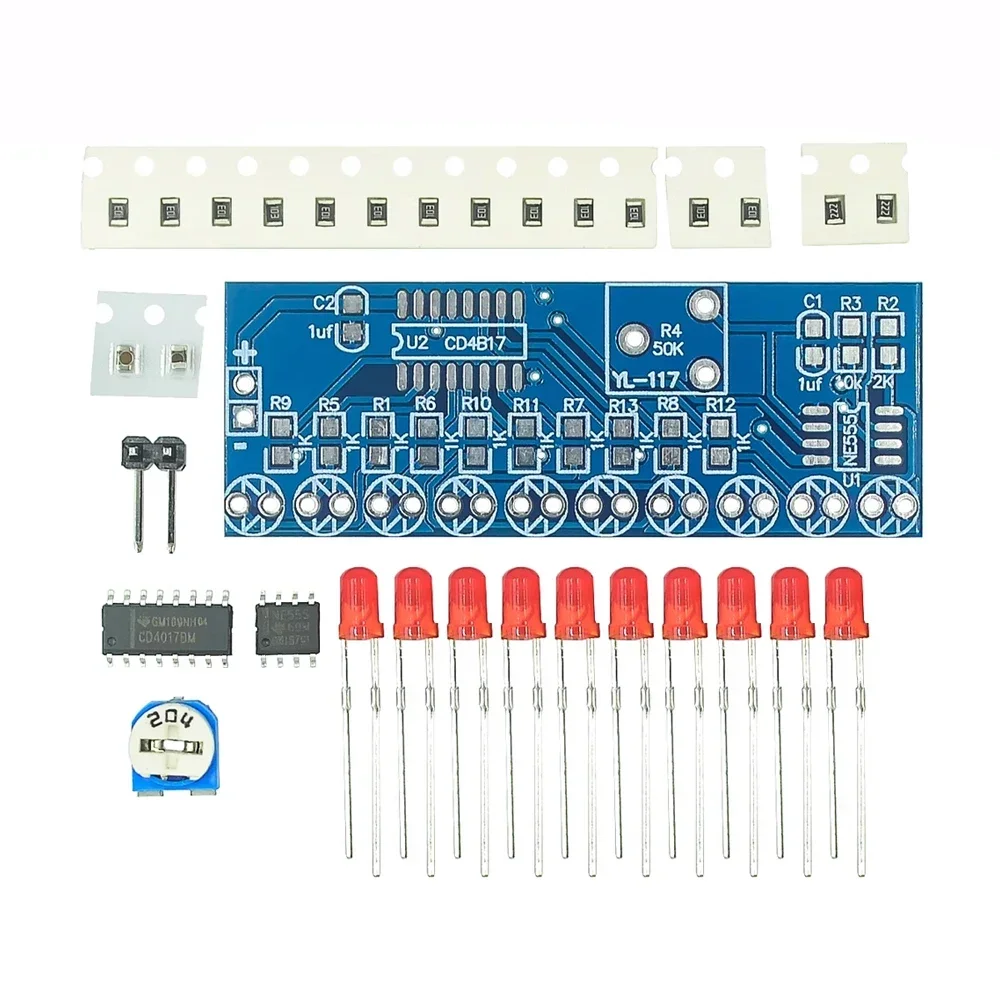

1 * suite de producción electrónica de luz LED de flujo NE555 + CD4017
Tamaño de la placa PCB.54,1 mm * 19,9 mm
Voltaje de alimentación: 2,5 - 14,5 V
Este paquete es principalmente un circuito contador decimal y un circuito generado por el reloj, desde el núcleo del multivibrador NE555 autoexcitado a través de R2, R3, R4 carga el condensador C1, C1 que se inicia durante la carga, NE555 2 pies aún en nivel bajo, por lo que el El pin de salida 3 sube alto cuando la potencia a través de R2, R3, R4 para cargar C1 a 2/3 del voltaje de suministro, el nivel 3 del pin de salida de alto a bajo, NE555 conduciendo descarga interna, el nivelC1 y cargue nuevamente este ciclo de oscilaciones formadas.Tiempo de carga: 0.695 (R2 + R3 + R4) C1, tiempo de descarga: 0.695 (R4 + R3) C1, R4 se puede ajustar para controlar la frecuencia de salida del oscilador, la señal del reloj de oscilación se aplica continuamente NE555 CD4017 de 14 pies, el terminal de salida 10 está conectado con el LED CD4017 10, cuando la salida terminal 10 convierte la señal de reloj generado por CD4017 se aplica en un nivel alto, los D1 - D10 se encienden secuencialmente para formar un efecto de luz de agua.
Puede ajustar las luces LED R4 de ajuste del caudal.
El paquete incluye:
1 * suite de producción electrónica de luz LED de flujo NE555 + CD4017
