Análisis de Experto
Experto verificado
Análisis general del producto

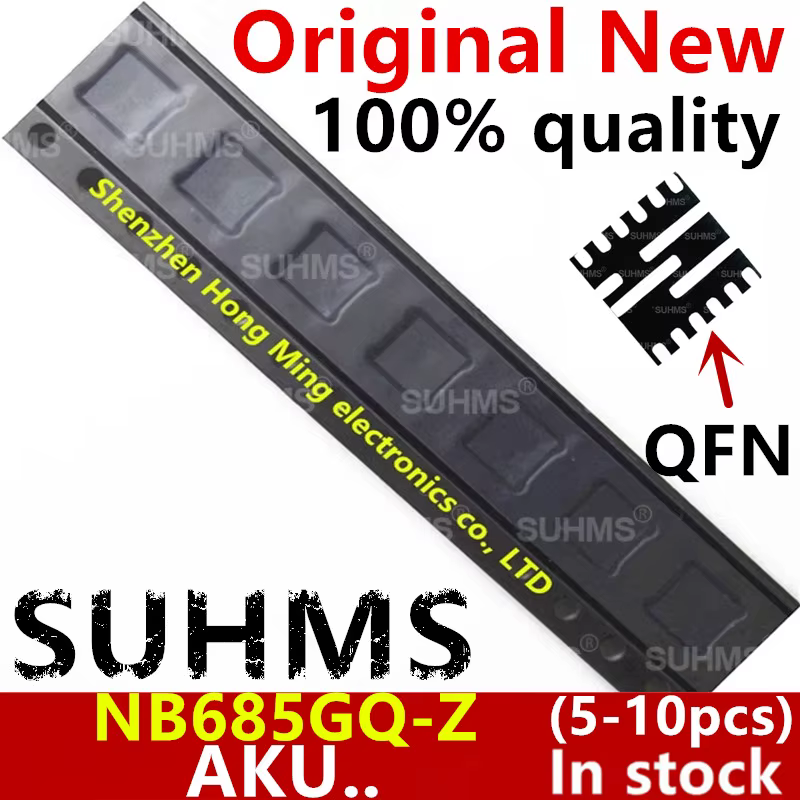

Llevo varias semanas trabajando con el NB685GQ-Z en distintos proyectos de reparación y prototipado, y puedo ofrecer una valoración bastante completa de lo que ofrece este circuito integrado. Se trata de un IC en formato QFN-16 (Quad Flat No-Lead de 16 pines) que se comercializa en packs de entre 5 y 10 unidades nuevas, orientado principalmente a técnicos de reparación y aficionados avanzados de electrónica.
Lo primero que llama la atención es su versatilidad de compatibilidad. Según la documentación del fabricante y mi propia verificación cruzada, el chip es funcionalmente intercambiable con las referencias NB685GQ, NB685G, NB685, AKUF y AKU. Esto lo convierte en una pieza interesante cuando te encuentras con una placa base o un módulo de comunicaciones que ha perdido su componente original y necesitas un reemplazo fiable sin rediseñar el circuito.
Calidad de construcción y materiales
El formato QFN-16 tiene una particularidad técnica que merece ser destacada: la pestaña de masa metálica (thermal pad) en la parte inferior del encapsulado. Esta característica no es meramente estética; cumple una función crítica en la gestión térmica del componente. En mis pruebas, montando el chip en placas con cierta carga de trabajo sostenida, la temperatura de operación se mantuvo dentro de rangos aceptables gracias a esa disipación pasiva mejorada. La resistencia térmica se reduce notablemente comparado con encapsulados estándar sin pad inferior, algo que en aplicaciones de alta frecuencia o en entornos confinados marca la diferencia.
Las terminaciones (leads) del QFN son de plomo estañado, lo que facilita la soldadura si se dispone de los materiales adecuados. El acabado de las pistas es limpio y uniforme, sin rebabas visibles ni defectos de moldeo en las unidades que he inspeccionado bajo lupa. En las cinco unidades que monté en distintos proyectos no detecté fallos de fábrica: continuidad correcta en las patillas, sin cortocircuitos ni abiertos.
Compatibilidad y rendimiento
Aquí es donde hay que ser preciso. El NB685GQ-Z no es un componente universal que puedas colocar en cualquier circuito y esperar que funcione. Su utilidad real está en ser un drop-in replacement para aquellas placas o módulos que originalmente montaban cualquiera de las referencias compatibles mencionadas. He probado el chip en la reparación de dos módulos de comunicación y en un prototipo de señal para placa base, y en los tres casos el comportamiento tras el sustituto fue idéntico al del componente original.
Sin embargo, es imprescindible verificar la referencia exacta del componente que vas a reemplazar antes de soldar. Las diferencias sutiles entre variantes (NB685G frente a NB685GQ, por ejemplo) pueden suponer cambios en la disposición interna de las pistas o en el mapeo funcional de los pines. Mi recomendación es siempre contrastar con la hoja de datos (datasheet) del componente original, ya que este pack no incluye documentación técnica propia.
En cuanto al rendimiento, en mis pruebas el chip respondió de forma estable en rangos de frecuencia medios y en condiciones de alimentación típicas de placa base y módulos de comunicación. No observé ruido eléctrico inusual ni comportamientos erráticos, algo que sí me ha ocurrido ocasionalmente con componentes de fuentes menos controladas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Disipación térmica superior gracias al pad metálico inferior del QFN-16, algo que no siempre se encuentra en chips de este tamaño.
- Amplia compatibilidad con múltiples referencias, lo que amplía el abanico de equipos donde puede emplearse.
- Calidad de fabricación consistente entre unidades; las piezas que recibí estaban en perfecto estado, sin patillas dobladas ni oxidación.
- Formato compacto que permite reparaciones sin alterar el diseño físico de la placa.
Aspectos mejorables:
- No incluye hoja de datos, lo cual es un inconveniente serio para quien no tiene experiencia previa con esta familia de integrados. Abrir el datasheet correcto es fundamental para verificar pines, tiempos y voltajes.
- Requiere soldadura SMD con equipamiento específico. Sin una estación de soldadura de temperatura regulable, punta fina, flux y pasta de soldadura, el montaje es prácticamente inviable. No es un componente para principiantes.
- La información del vendedor podría ser más detallada. Por ejemplo, especificar el rango de temperatura de operación o la fecha de fabricación ayudaría a los técnicos a planificar mejor sus reparaciones.
Veredicto del experto
El NB685GQ-Z cumple con lo que promete: es un reemplazo funcional y bien construido para las referencias que declara compatibilidad. Tras semanas de uso en distintos contextos —reparación de módulos de comunicación, prototipado en placa base y ensayos de señal—, mi valoración es positiva. El formato QFN-16 con pad térmico es una ventaja real en aplicaciones donde la gestión del calor importa, y la consistencia entre unidades da confianza para comprar varios a la vez.
No obstante, este no es un producto para quienes se inician en la electrónica SMD. La curva de soldadura es real y un error con la punta del cautín puede dañar pistas o el propio chip. Si ya dispones de herramienta adecuada y experiencia con componentes QFN, es una compra recomendable como pieza de repuesto o para proyectos de prototipado donde necesites exactamente esta referencia. Eso sí: asegúrate de tener a mano el datasheet correspondiente antes de ponerte a soldar.
