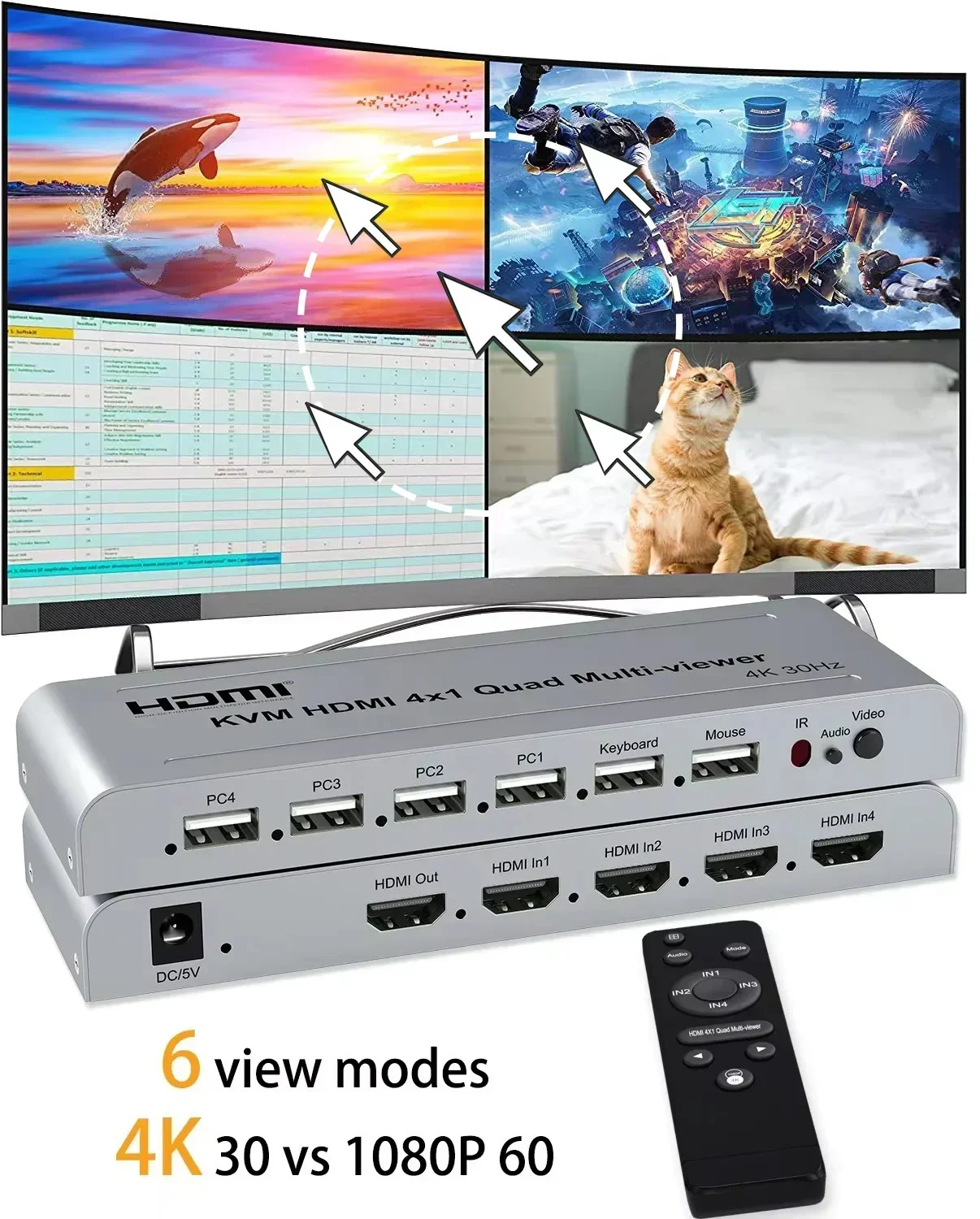

NUEVA LLEGADA USB KVM HDMI 4x1 Quad Multivisor

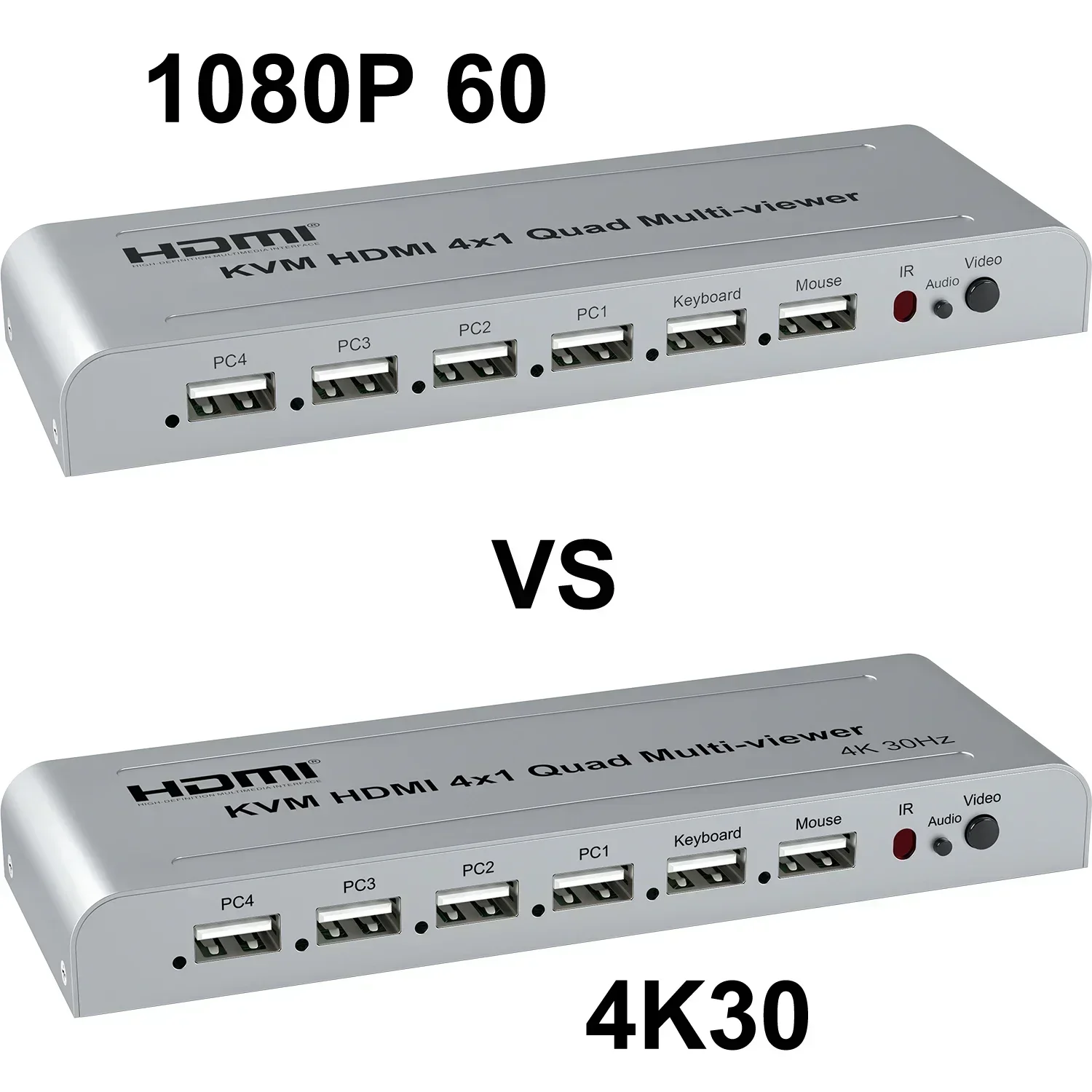

4K30Hz VS 1080p@60Hz opcional: cómprelo correctamente
Introducción:
Nuevo y de alta calidad, ¡compre con confianza!
Este multivisor KVM HDMI 4x1 Quad es un alto rendimiento con cuatro segmentaciones de pantalla HD.
Puede mostrar la señal de vídeo digital HD en la misma pantalla y tiene una variedad de segmentación de vídeo.
Los métodos de control del multivisor son flexibles, se pueden cambiar mediante botón y control IR.
Es un multivisor muy práctico y estable y fácil de instalar, se puede utilizar en los proyectos principales,
salas de reuniones y otros lugares.
Características de la versión 4K30:
* Admite 4 entradas HDMI, 1 salida HDMI;
* Admite segmentación de pantalla de señal HDMI de 4 canales;
* Admite la resolución más alta de hasta 4K@30Hz;
* Admite control IR;
* Formato de salida de audio compatible: PCM2.0;

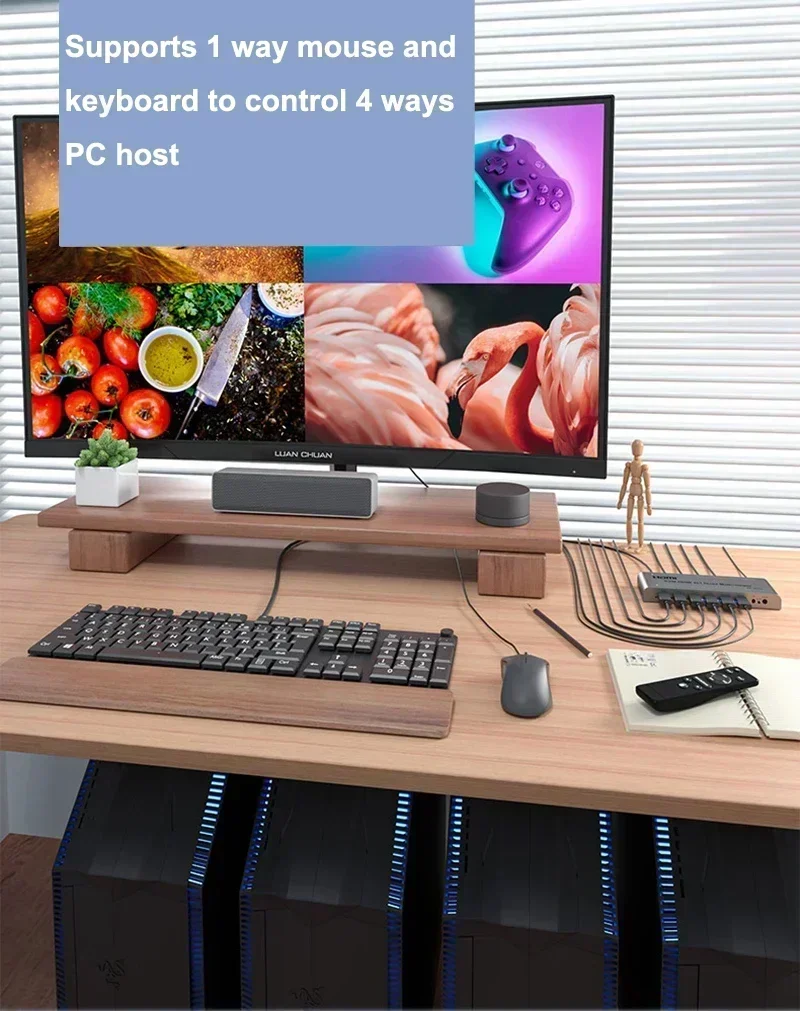

* Admite mouse y teclado unidireccional para controlar el host de PC de 4 vías;

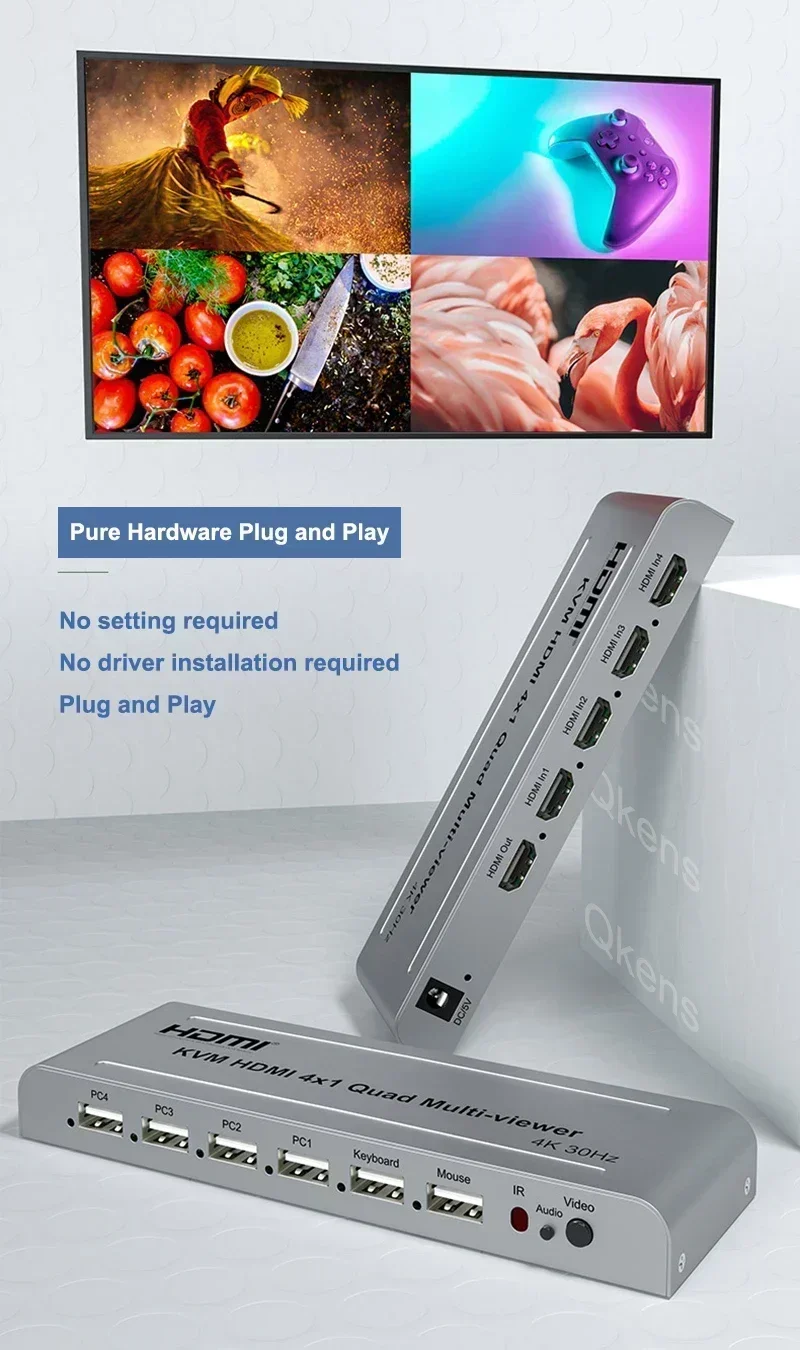

* USB admite sistemas operativos Windows, Linux, MAC OS y Android, etc.; Plug and play;
* Admite USB 2.0 de baja velocidad (1,5 Mb/s); Velocidad máxima (12 Mb/s);
Compatible con USB2.0 Full/Baja velocidad;
Resolución HDMI.................................................................................. hasta 4K/30Hz
Formato de audio................................................................................................. PCM2
Distancia del cable de entrada................................ Cable estándar HDMI 4K/30Hz ≤10M AWG26
Distancia del cable de salida................................ Cable estándar HDMI 4K/30Hz ≤10M AWG26
Ancho de banda máximo.................................................................................................................. 340MHz
Velocidad máxima en baudios................................................................................................. 3,4x3 Gbps
Corriente máxima de trabajo................................................................................................. 950 mA
Formato del adaptador de corriente..................Entrada CA (50 hz, 60 hz) 100 V a 240 V; Salida: CC 5 V 1,5 A
Rango de temperatura de funcionamiento................................................................. (-10 ~ + 45℃)
Dimensión.........................................................................................aprox.177x58x20(mm)
Características de la versión 1080p60:
* Admite 4 entradas HDMI, 1 salida HDMI;
* Admite segmentación de pantalla de señal HDMI de 4 canales;
* Admite la resolución más alta de hasta 1080P@60Hz;
* Admite control IR;
* Formato de salida de audio compatible: PCM2.0;
* Admite mouse y teclado unidireccional para controlar el host de PC de 4 vías;
* USB admite sistemas operativos Windows, Linux, MAC OS y Android, etc.; Plug and play;
* Admite USB 2.0 de baja velocidad (1,5 Mb/s); Velocidad máxima (12 Mb/s);
Compatible con USB2.0 Full/Baja velocidad;
Resolución HDMI.................................................................................................. 1080P/60Hz
Formato de audio................................................................................................. PCM2
Distancia del cable de entrada................................ 1080P/60Hz ≤15M Cable estándar HDMI AWG26
Distancia del cable de salida................................ 1080P/60Hz ≤15M AWG26 Cable estándar HDMI
Ancho de banda máximo................................................................................................. 150MHz
Velocidad máxima en baudios................................................................................................. 1,5x3Gbps
Corriente máxima de trabajo................................................................................................. 900 mA
Formato del adaptador de corriente..................Entrada CA (50 hz, 60 hz) 100 V a 240 V; Salida: CC 5 V 1,5 A
Rango de temperatura de funcionamiento................................................................. (-10 ~ + 45℃)
Dimensión.........................................................................aprox.177x58x20(mm)
Contenido del paquete:
1.KVM HDMI 4x1 quad multiviewer 1PCS
2.Adaptador de corriente 1 Uds.
3.Un tipo de cable USB 4PCS
4.Control remoto sin batería 1PCS
5. Manual de usuario 1 Uds.
Sin caja al por menor ni otros accesorios, si es necesario, contáctenos antes de comprar :)
Siguiendo usar imágenes de la versión 4K como introducción:

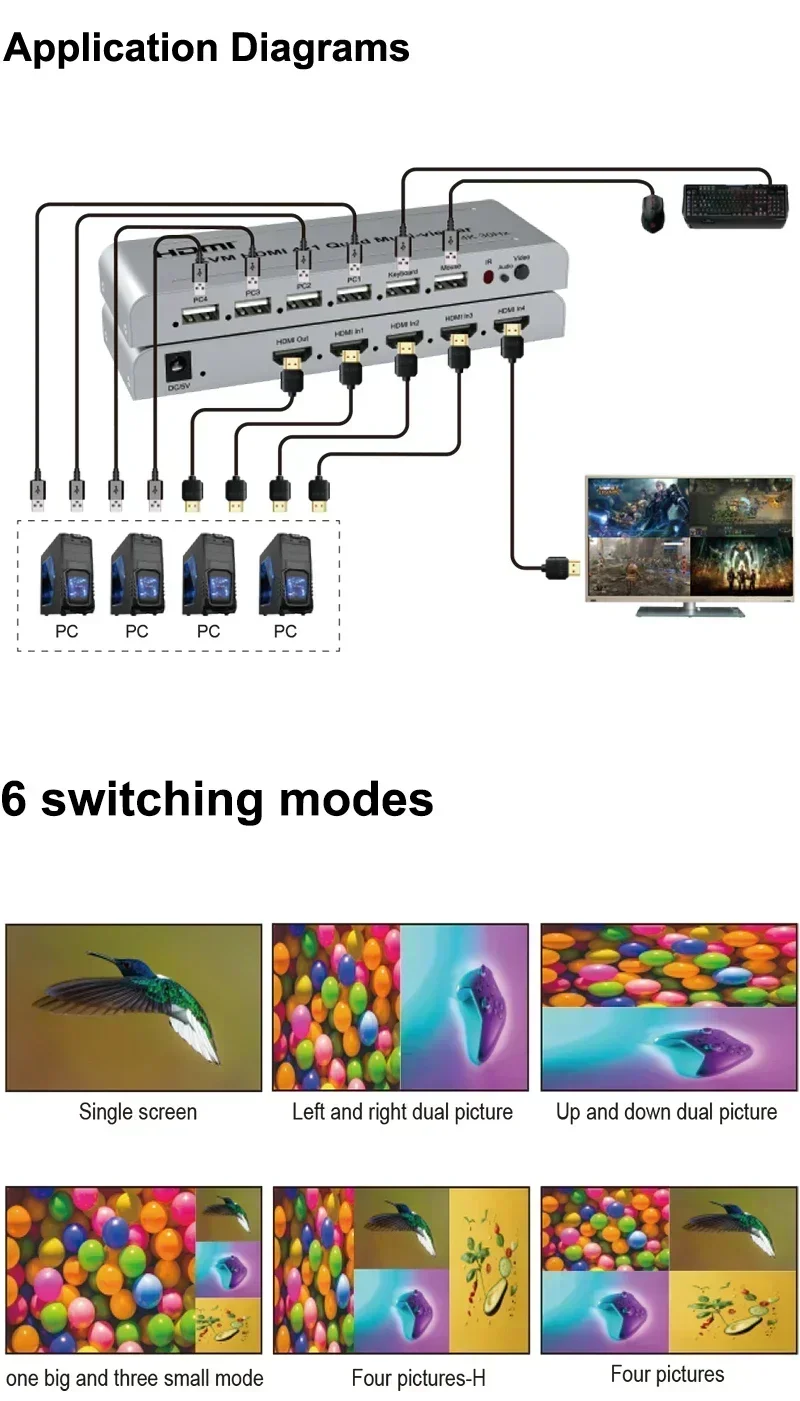

Operación de conexión KVM (ratón y teclado):
1.1: Conecte los puertos PC1-PC4 en el multivisor y la fuente de señal (como el puerto USB en el
computadora) con 4 cables USB 2.0.
1.2: Conéctese a los puertos del teclado/ratón del multivisor con mouse y teclado USB.
2.1: Modo de función de sincronización KVM, haga clic en '*'+'A' para ingresar al modo de sincronización y
Los 4 LED del puerto 'PC1-PC4' se iluminarán todos, luego el mouse y el teclado pueden
controla la PC en los 4 puertos al mismo tiempo (como una computadora); si quieres salir
la función de sincronización, haga clic en '*'+'A' o ingrese otros modos de conmutación para salir.
2.2: Interruptor de función Kvm:
PC1: haga clic en '*'+‘F1'
PC3: Haga clic en '*'+‘F3'
PC2: haga clic en '*'+‘F2'
PC4: haga clic en '*'+‘F4'
2.3: Modo de transmisión del mouse: haga clic en '*'+'S' para mover el mouse a través de PC1-PC4.
Nota: El puerto del teclado/ratón está conectado al mouse y al teclado.Después del
El visualizador múltiple está encendido y está conectado al puerto "PC1" de forma predeterminada.Cuando el LED
De ese puerto de PC está encendido, se cambia a la PC correspondiente.Se necesita una cierta cantidad
de tiempo (generalmente unos segundos, dependiendo del sistema operativo) cuando cada PC
El puerto está conectado a la fuente de señal por primera vez y el control puede ser rápidamente
conmutado después de la conexión.
Tecla de acceso rápido del teclado:
'*'+‘1':Elegir la señal HDMI IN1;
'*'+‘2':Elegir la señal HDMI IN2;
'*'+‘3':Elegir la señal HDMI IN3;
'*'+‘4':Elegir la señal HDMI IN4;
'*'+‘5': Pasar al modo multiviewer cuádruple;
'*'+''6': Cambio a un modo grande y tres pequeños;
'*'+''7': Cambio al modo H de cuatro imágenes;
'*'+‘F5': Modo de imagen dual izquierda y derecha (In1/In2);
'*'+‘F6': Modo de imagen dual izquierda y derecha (In3/In4);
'*'+'Pgup': Modo de imagen dual arriba y abajo (In1/In2);
'*'+‘PgDn': Modo de imagen dual arriba y abajo (In3/In4);
‘*’ +‘F9’: Modo de coordenadas absolutas del ratón (PC);
'*'+ 'F10': Modo de coordenadas relativas del mouse (NVR)
Nota: Si no se puede utilizar la función de transmisión del mouse, confirme que es un mouse
modo de coordenadas absolutas (* + F9).
