Descripción

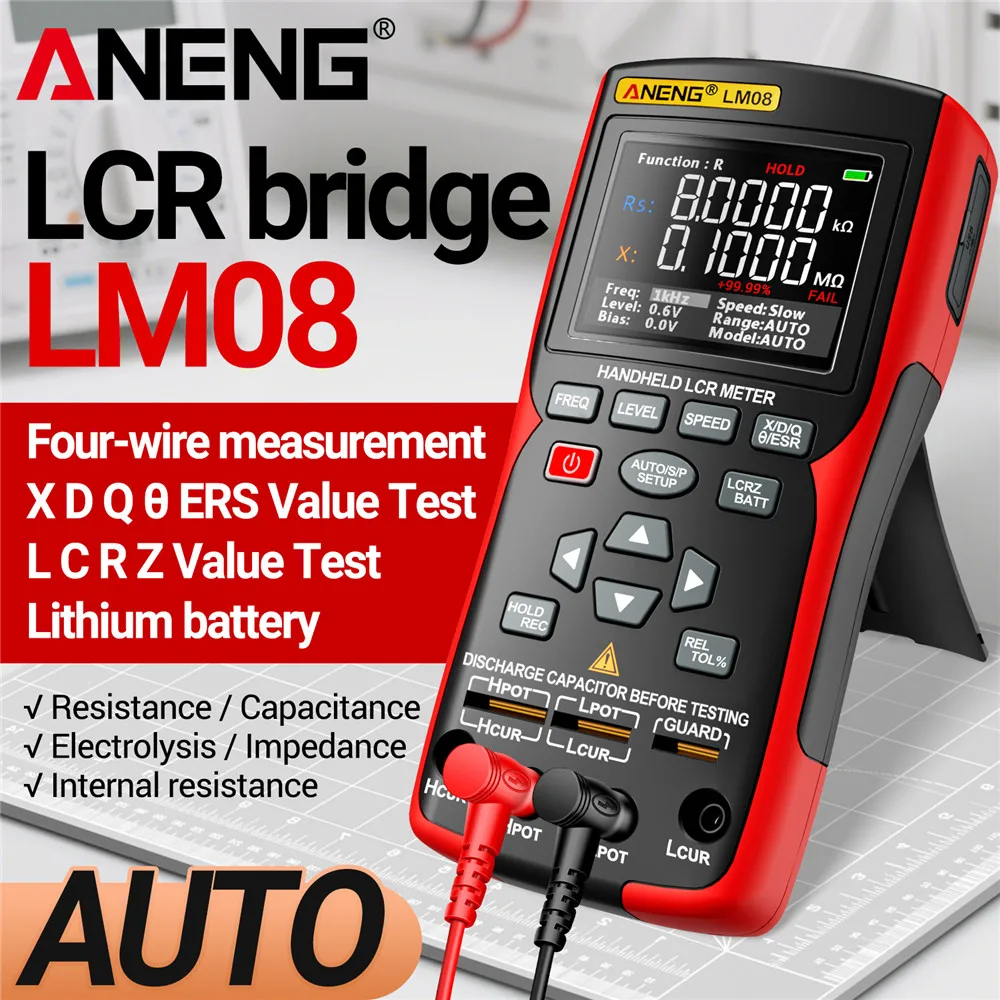

1.Este producto es un instrumento de medición de puente digital LCR de alta precisión portátil con una función de medición de resistencia interna de batería incorporada.Está diseñado para medir profesionalmente diversas resistencias, capacitancias, inductances y sus parámetros característicos.

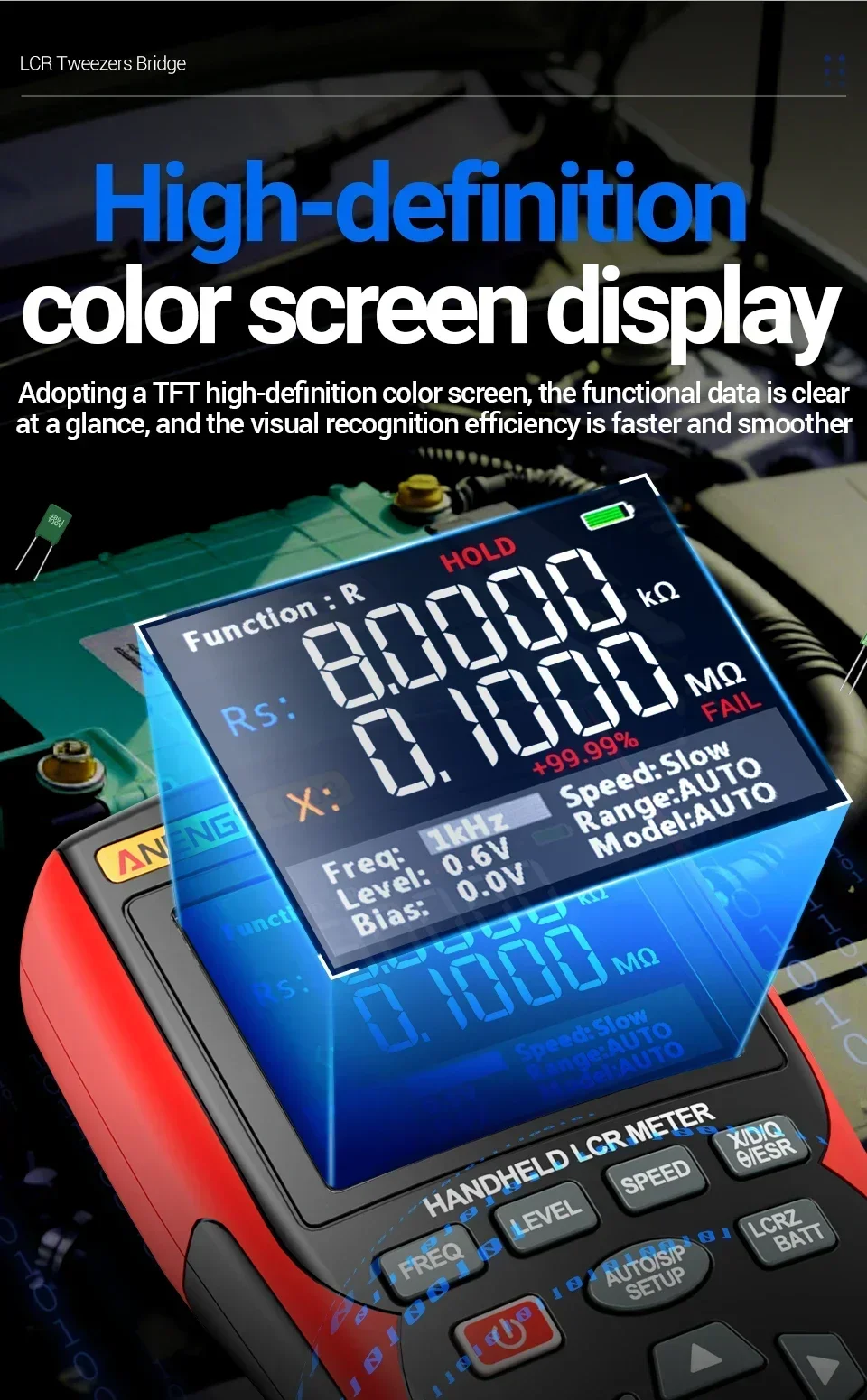

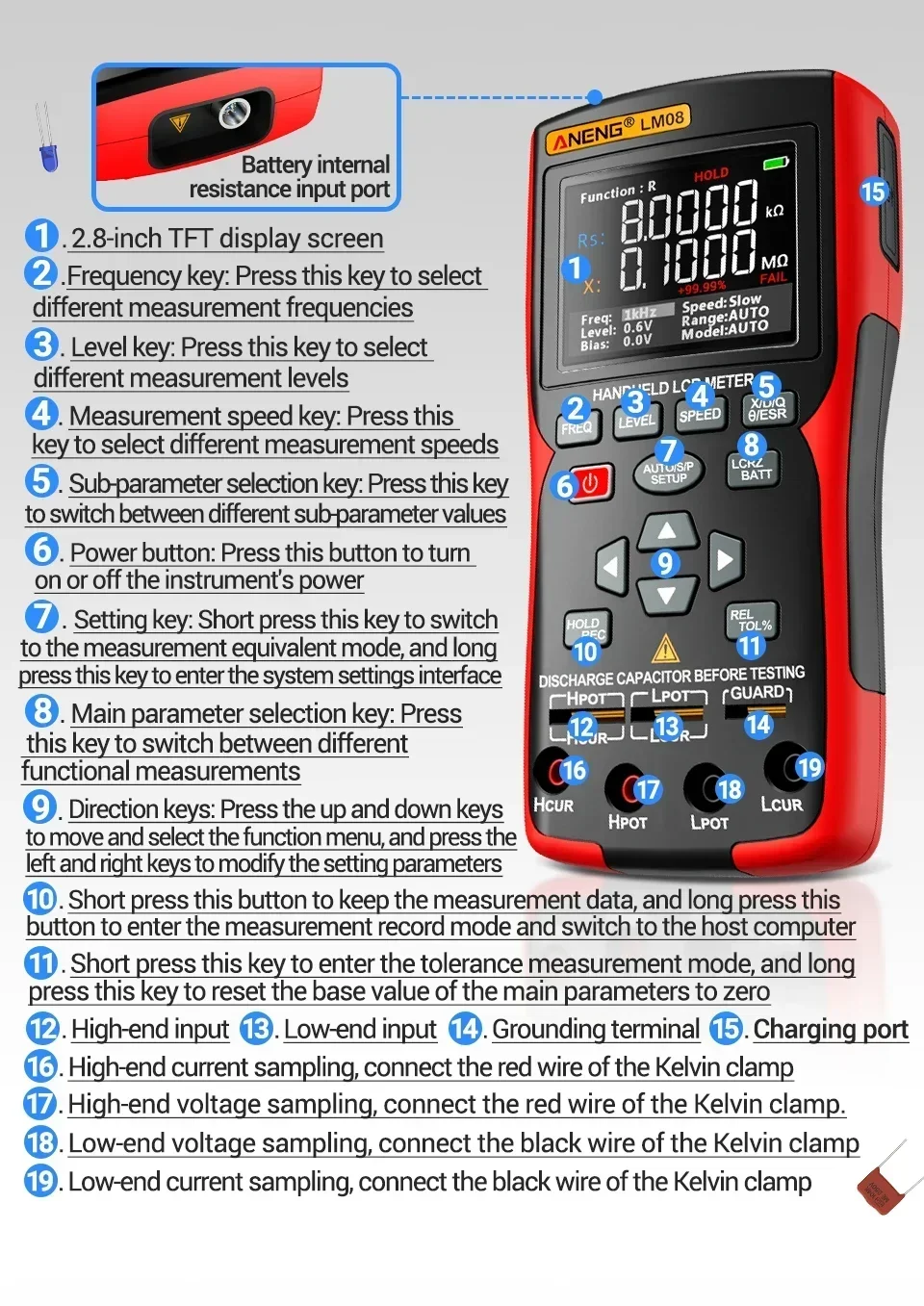

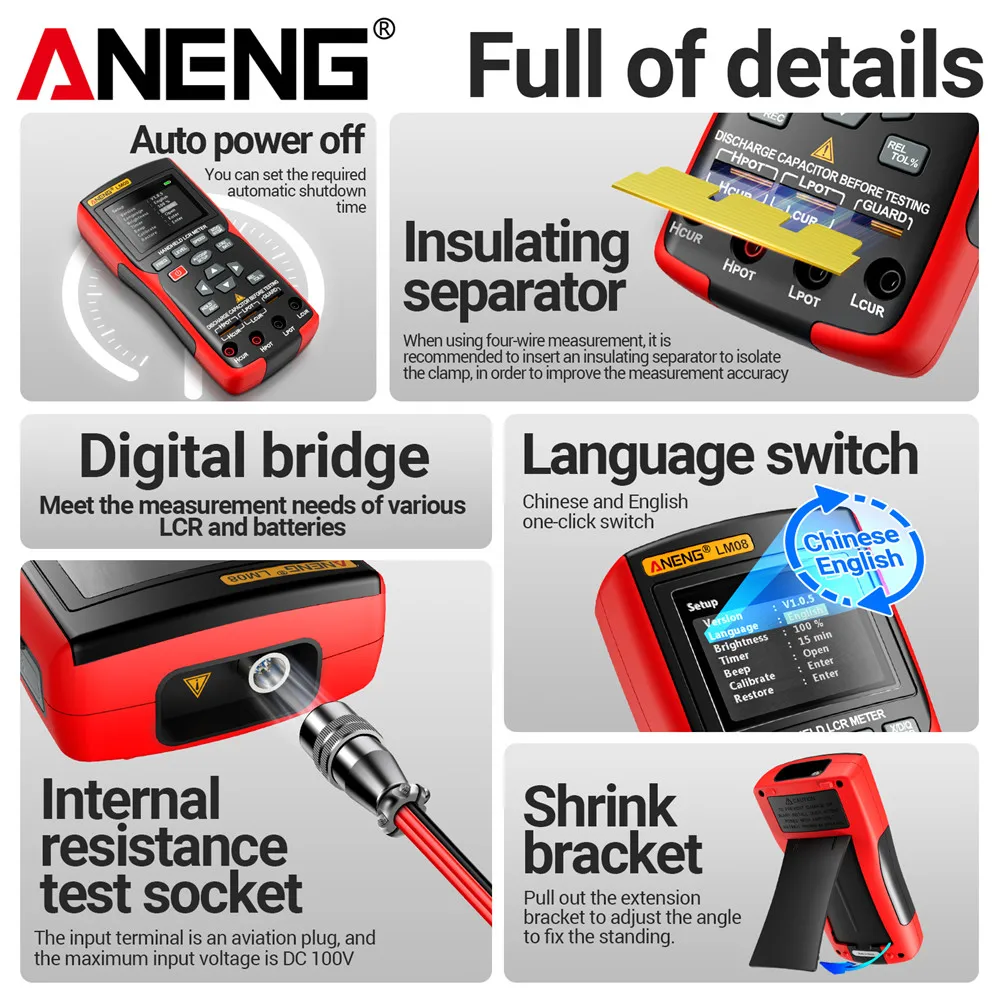

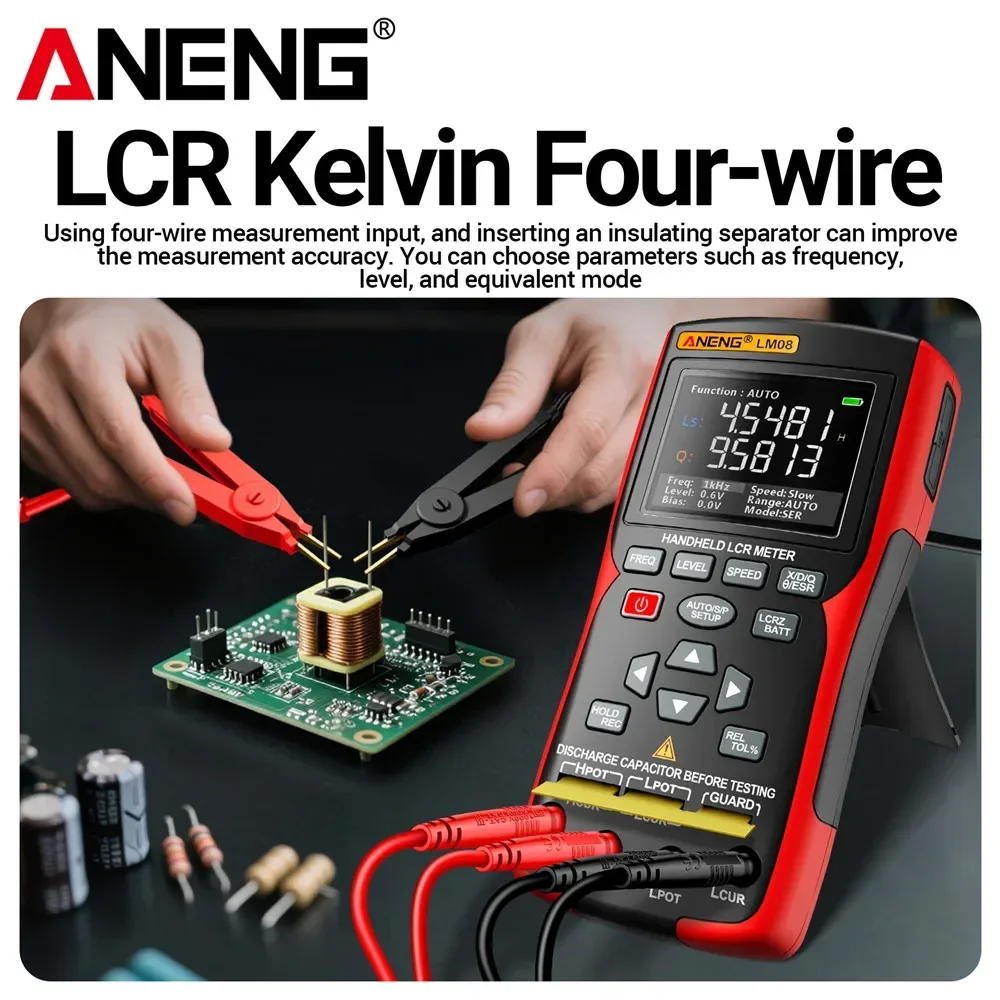

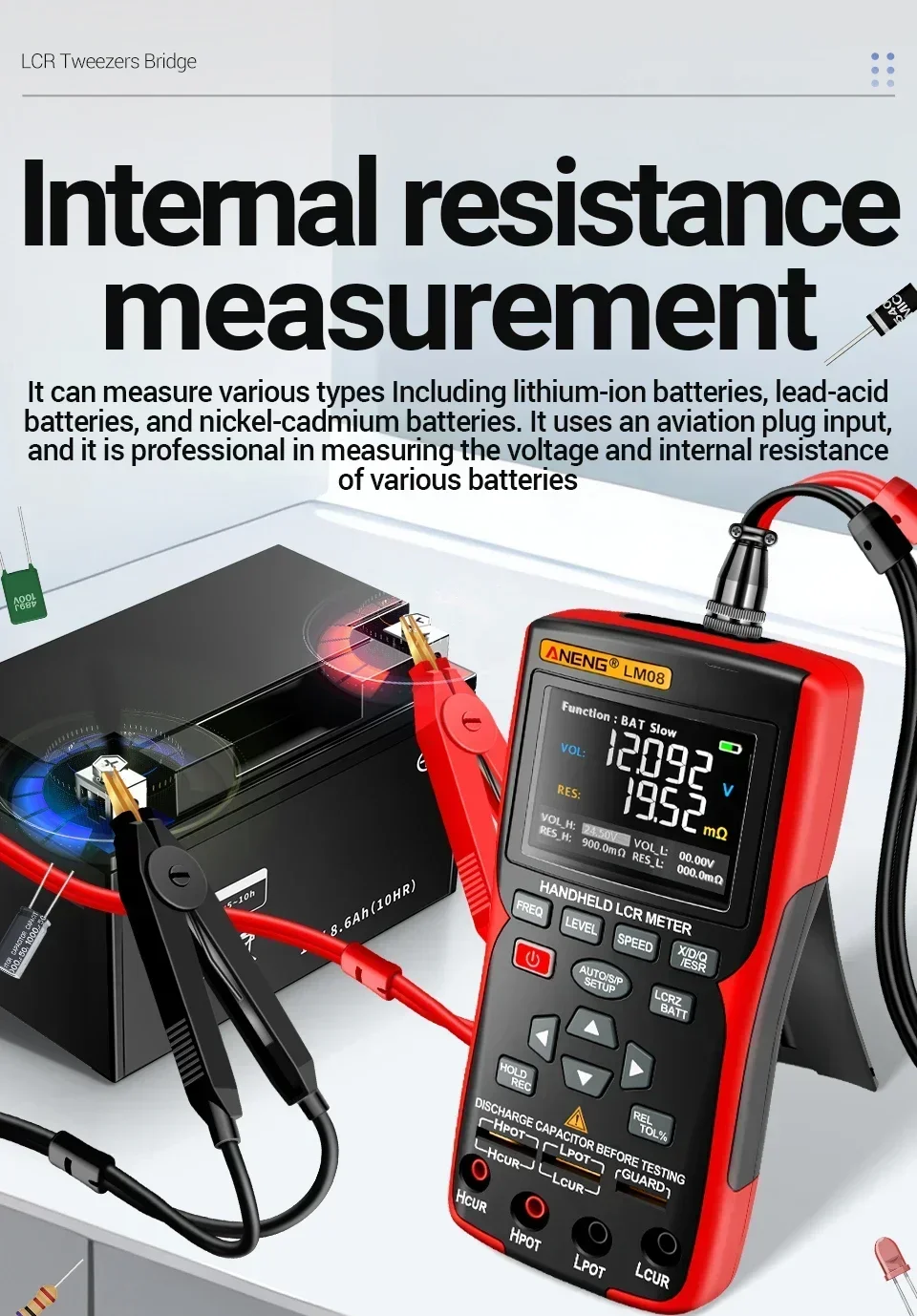

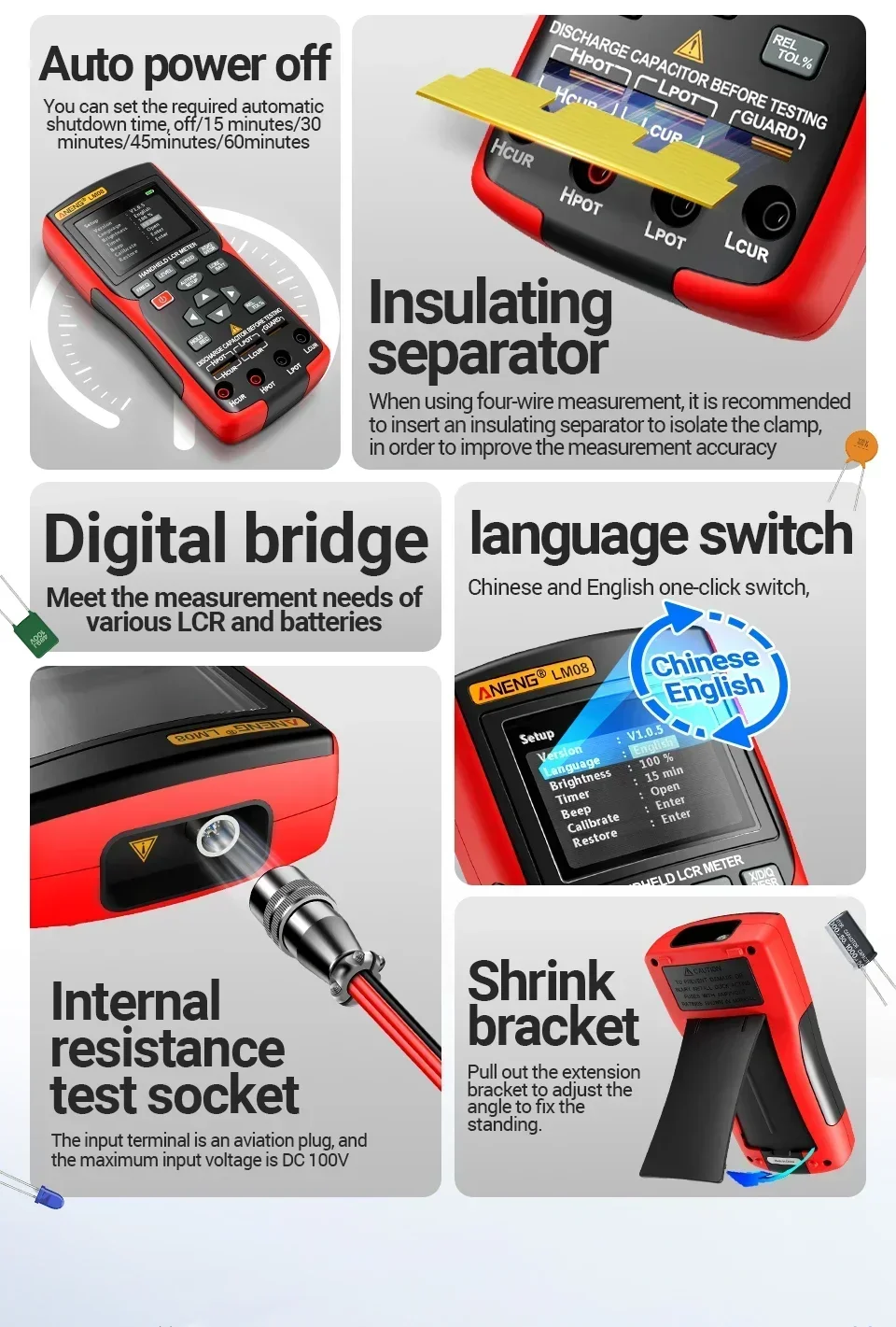

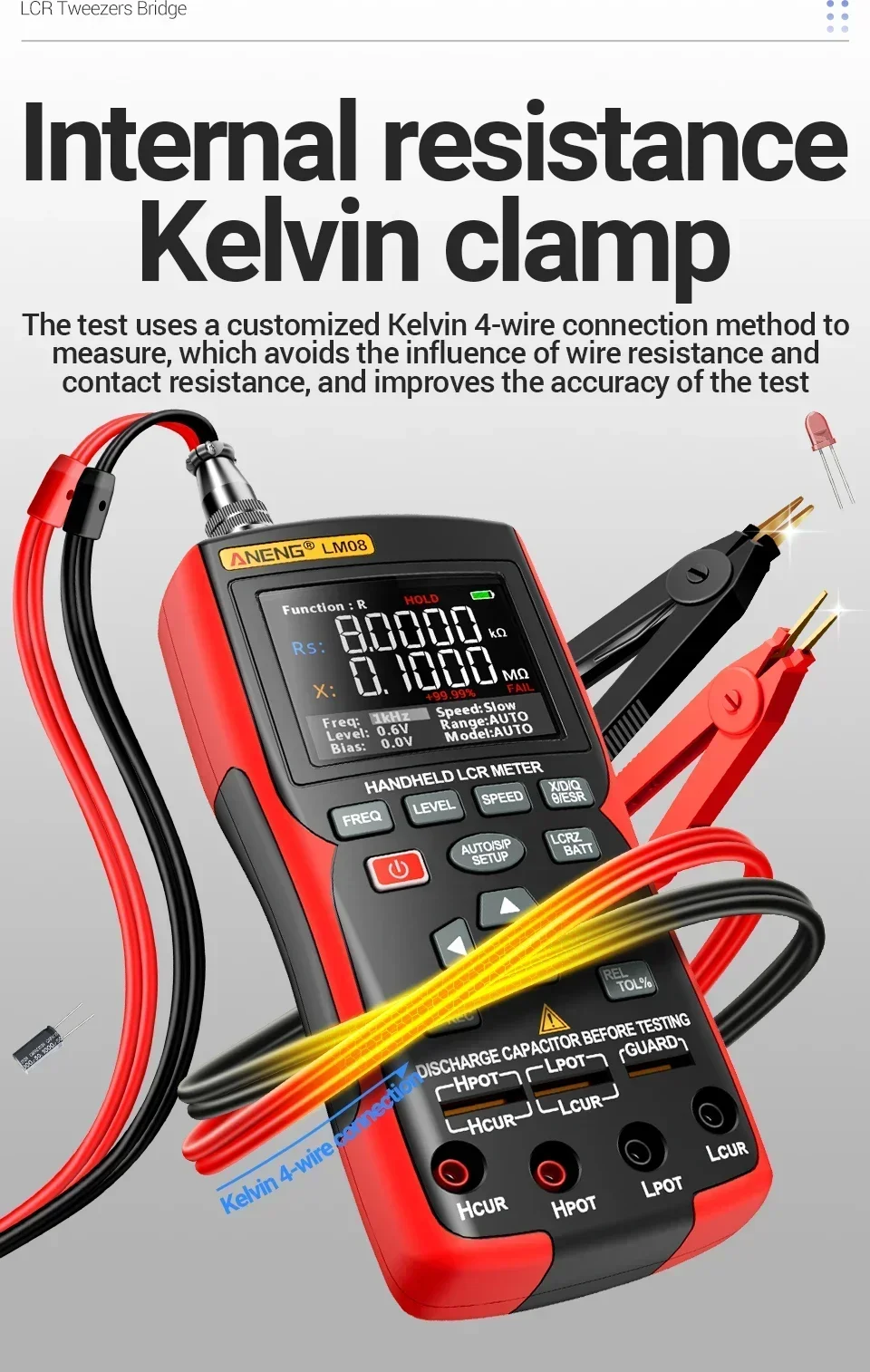

2.La sección de medición de resistencia interna de la batería utiliza una entrada de enchufe de aviación, lo que permite una medición precisa del voltaje de la batería y la resistencia interna.El producto presenta un diseño elegante, tamaño compacto y operación flexible, con una pantalla TFT de alta definición de 2,8 pulgadas.Utiliza una entrada de medición de cuatro cables, lo que mejora significativamente la precisión y confiabilidad de la medición.
3.Con un rendimiento superior y funciones potentes, este instrumento satisface una amplia gama de LCR y necesidades de medición de batería.
Atención:
1) Antes de utilizar el producto, inspeccione la carcasa para detectar grietas o daños por plástico.Preste especial atención al aislamiento cerca de los puertos de entrada.
2) Siga el manual del producto para seleccionar los puertos de entrada y la configuración correctos, asegurándose de que las mediciones estén dentro del rango especificado.No utilice este producto en ambientes de gas o vapor explosivos o en condiciones húmedas.
3) Antes de medir las baterías, asegúrese de que el voltaje de la batería no exceda el rango de medición.Los voltajes superiores a 36 V pueden causar lesiones graves, por lo que los usuarios deben tener cuidado de evitar descargas eléctricas.
4) Al medir las baterías, preste atención a la polaridad y evite cortocircuitos para evitar chispas o daños.
5) No utilice el producto con la cubierta frontal o trasera abierta.
6) Si el voltaje de la batería es bajo, puede afectar la precisión de los resultados de la prueba; recargue el dispositivo de inmediato.
7) Antes de la medición del LCR, asegúrese de que el circuito no esté encendido y descargue los condensadores antes de iniciar la medición.8) Utilice puertos de entrada separados para mediciones de LCR y mediciones de resistencia interna de la batería.Mezclarlos puede dañar el instrumento.

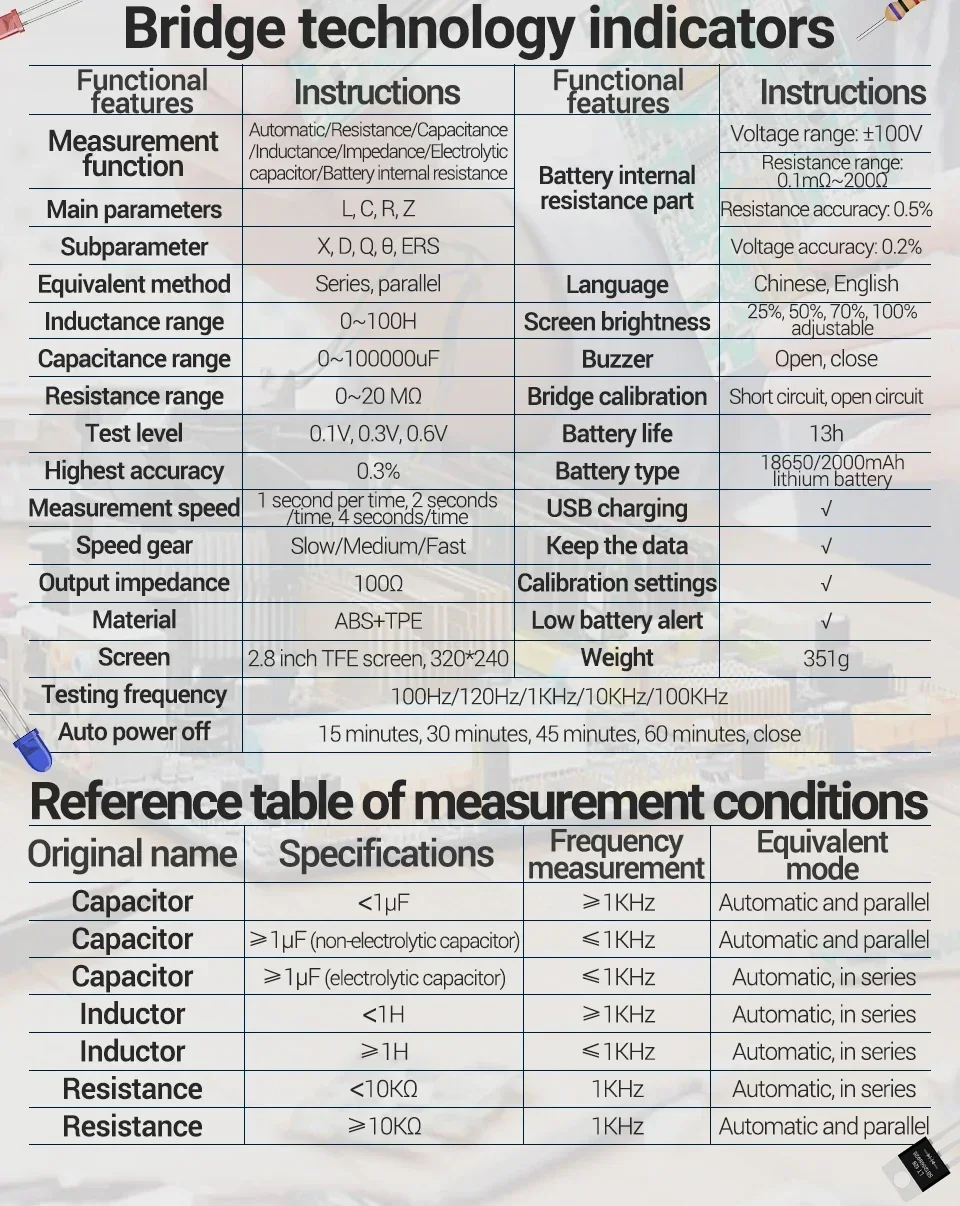

Especificaciones:

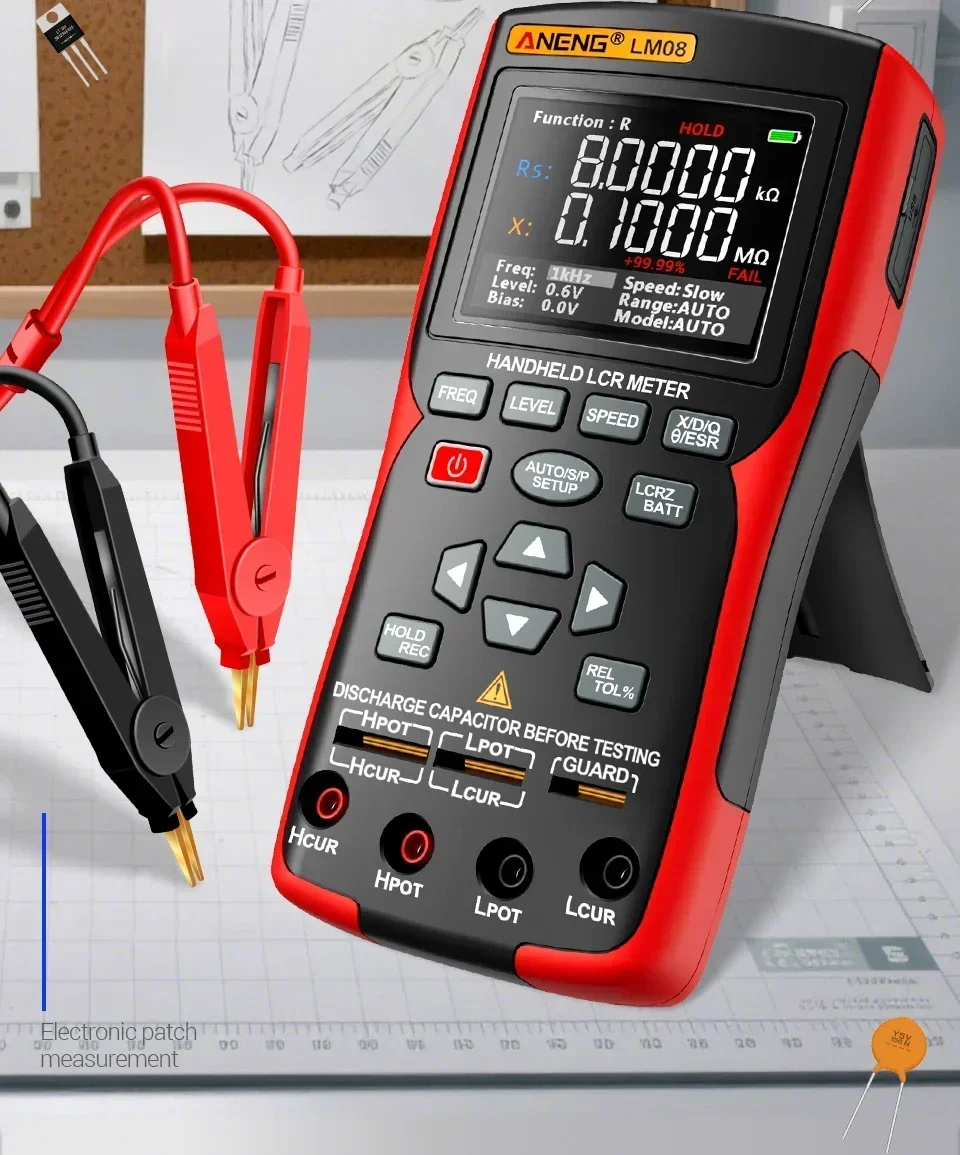

LM08Medidor LCR
Características funcionales
Instrucciones
Características funcionales
Instrucciones

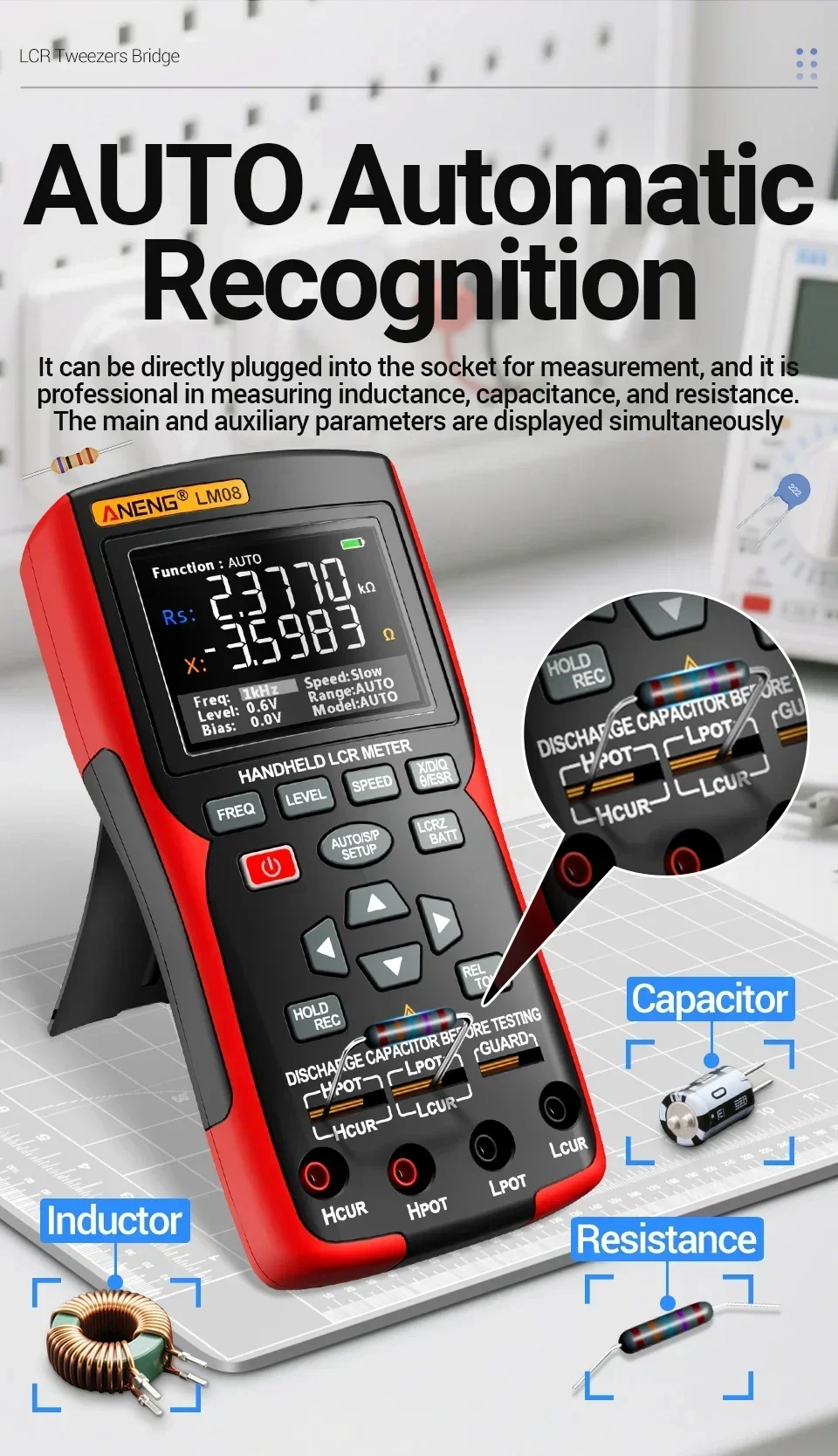

Función de medición

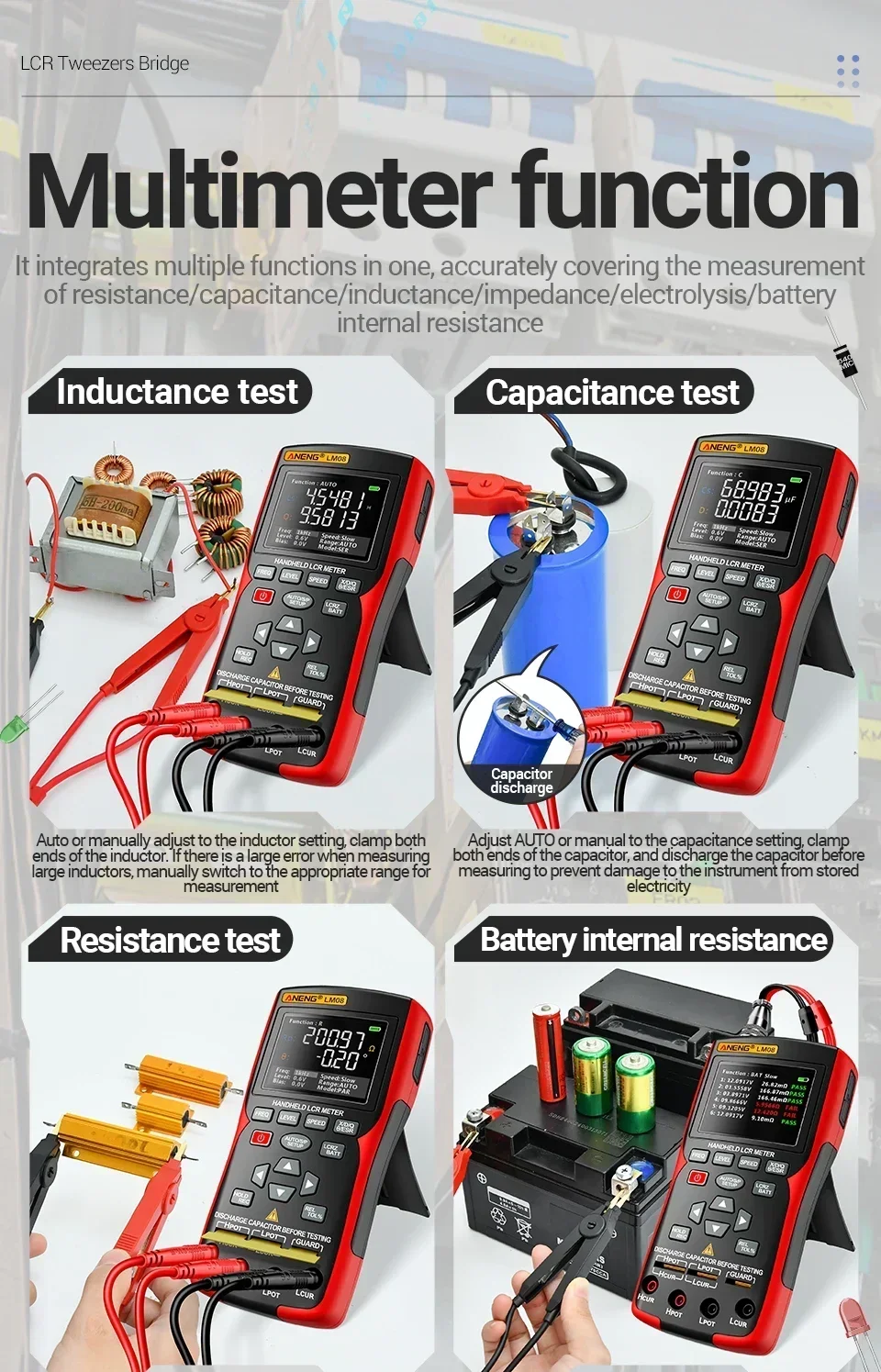

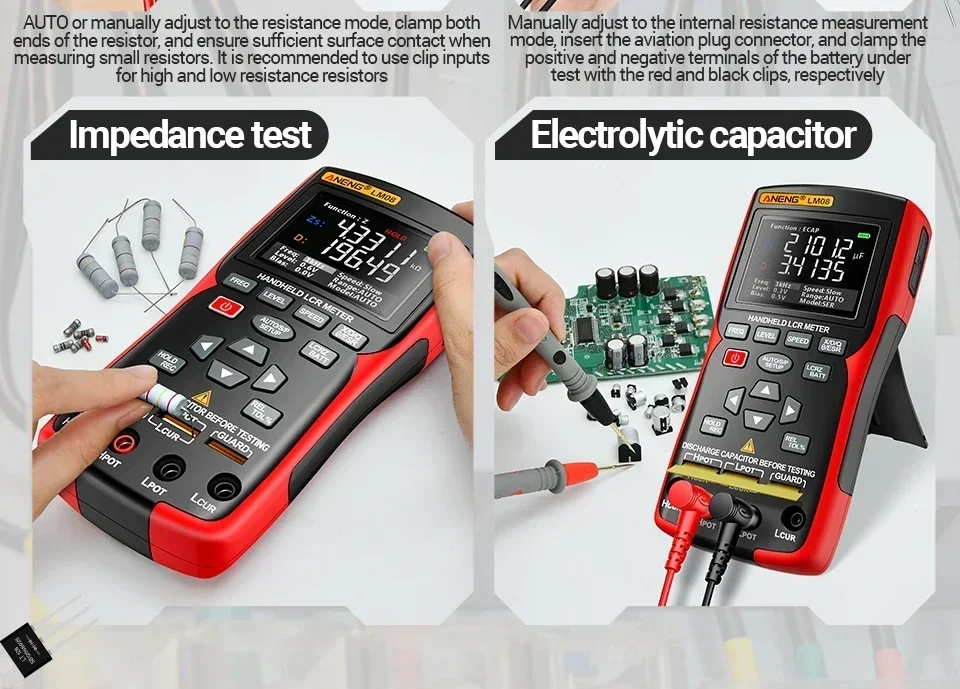

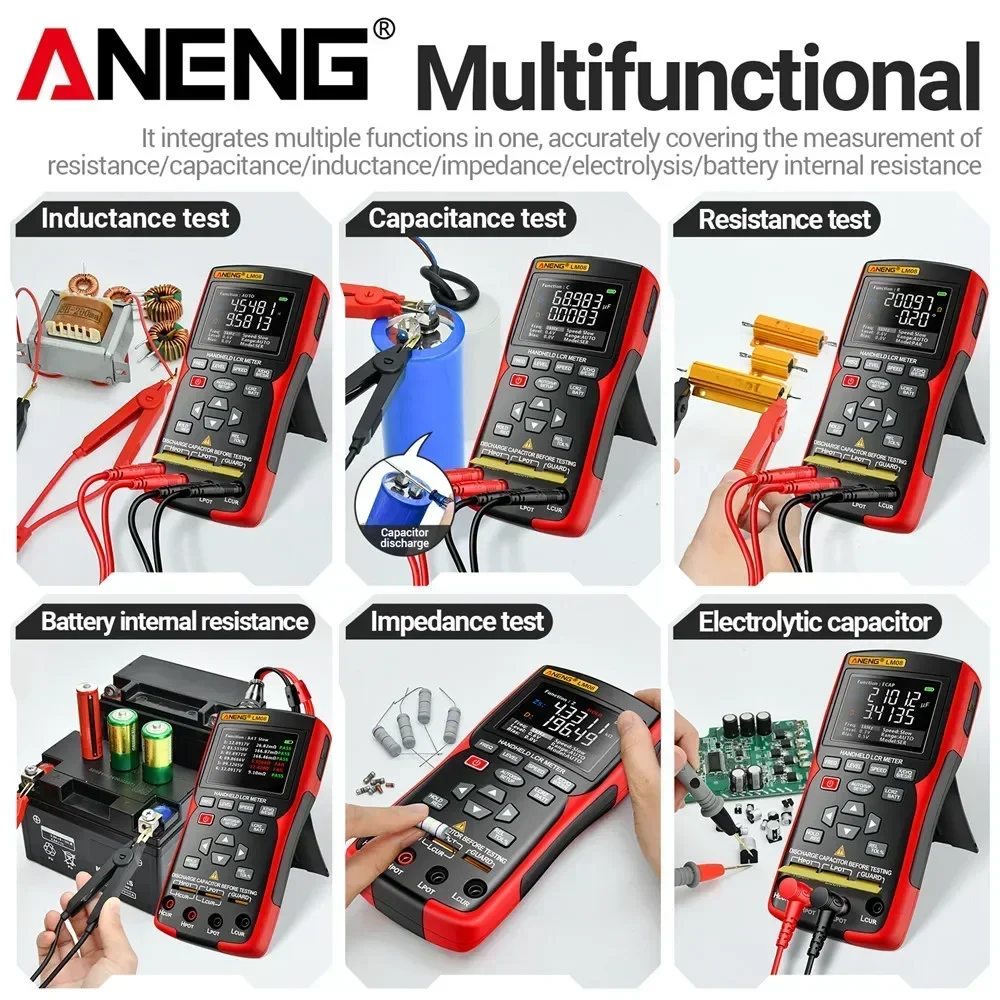

Automático/Resistencia/Condensador/Inductor/impedancia/condensador electrolítico/Resistencia interna de la batería
Idioma
Chino, inglés
Brillo de la pantalla
25% 50% 75% 100% ajustable
Parámetro principal
LC, R, Z.
Subparámetro

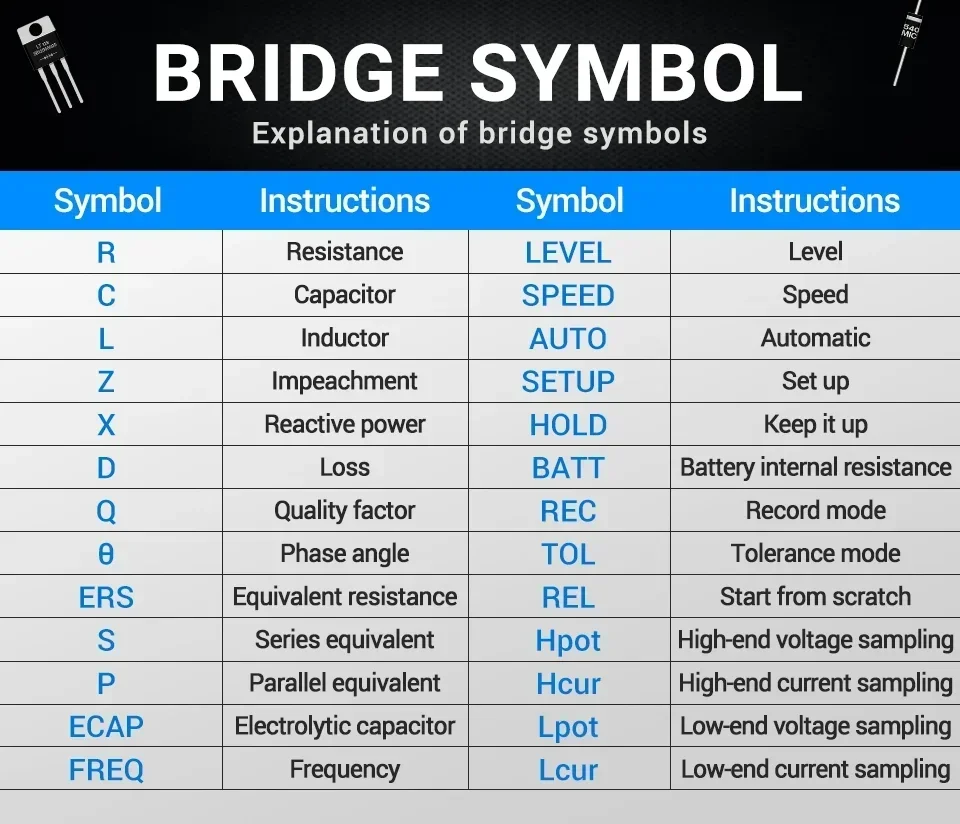

X, D, Q,θ, ERS
Zumbador
Abre y cierra
Método equivalente
Serie, paralelo
Calibración del puente
Cortocircuito, circuito abierto
Rango de inductancia
0~100H
Duración de la batería
13h
Rango de capacitancia
0~100000uF
Tipo de batería

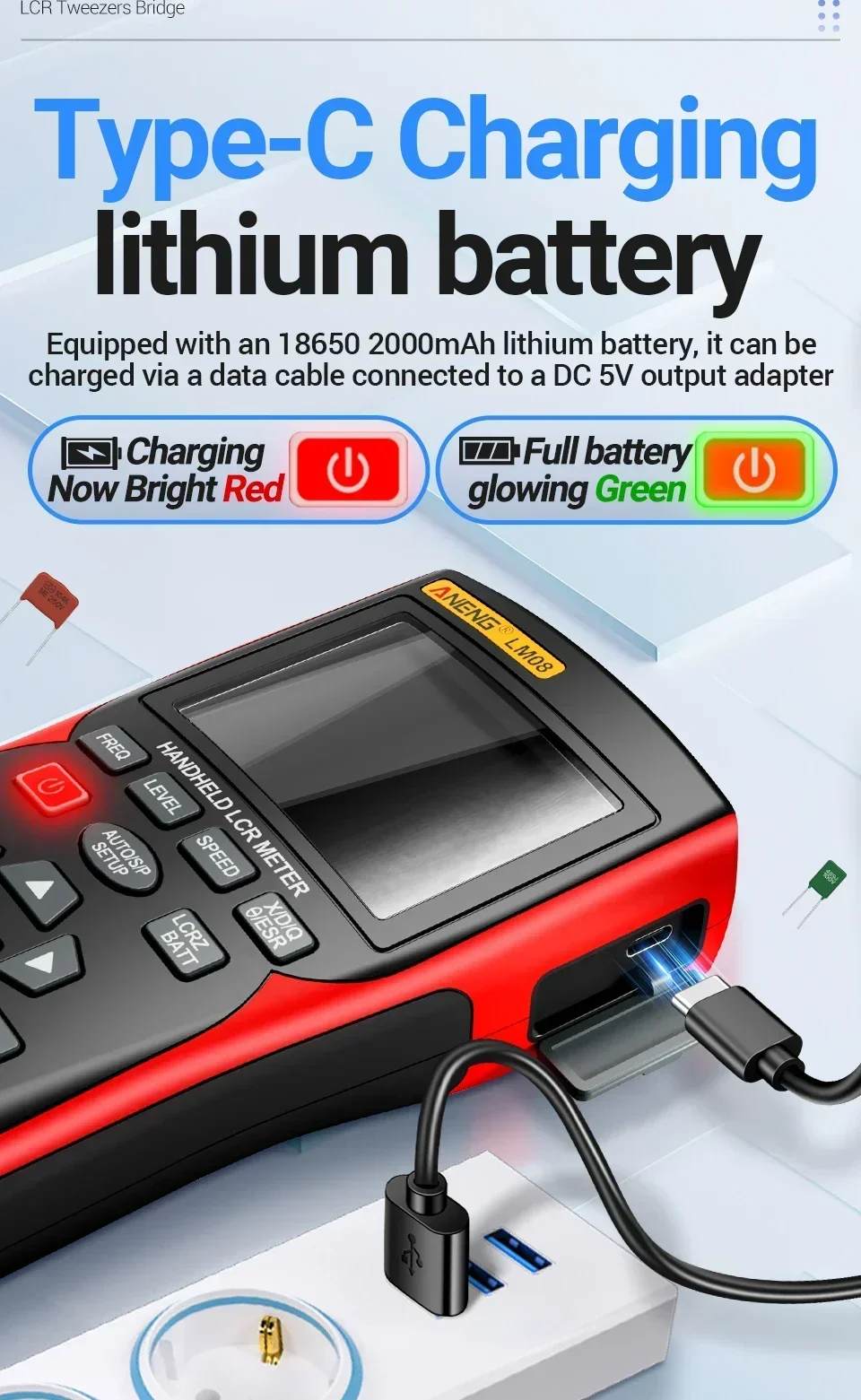

Batería de litio 18650/2000mAh
Rango de resistencia
0~20MΩ
Engranaje de velocidad
Lento/Mediano/Rápido
Nivel de prueba
0,1 V, 0,3 V, 0,6 V
Pieza de resistencia interna de la batería
Rango de voltaje:±100V

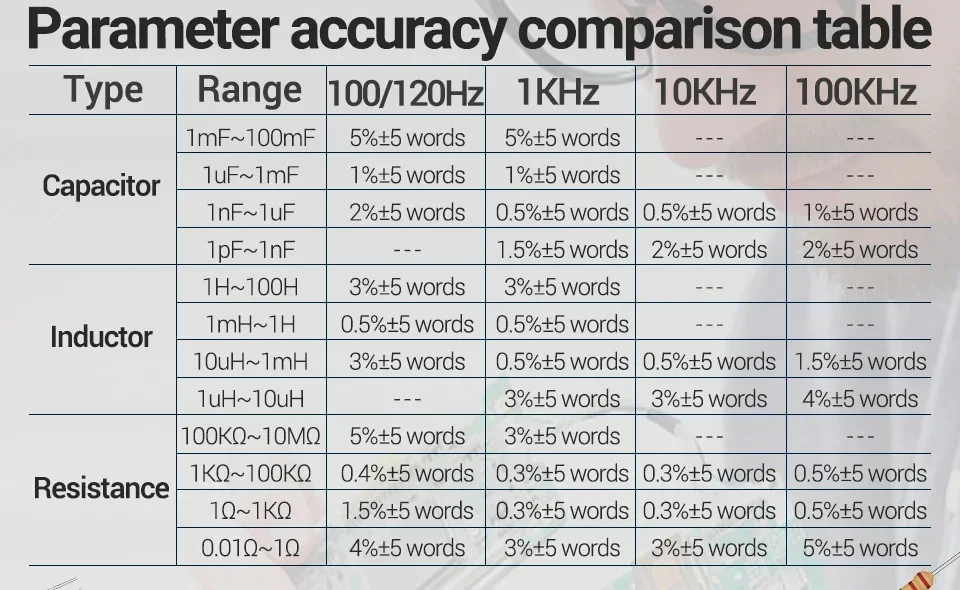

Máxima precisión
0.3%
Precisión de la resistencia: 0,5%
Precisión de voltaje: 0,2%
Velocidad de medición
1 segundo/tiempo, 2 segundos/tiempo, 4 segundos/tiempo
Retención de datos
Sí
Impedancia de salida
100Ω
Carga USB
Sí
Material
ABS + TPE
Aviso de batería baja
Sí

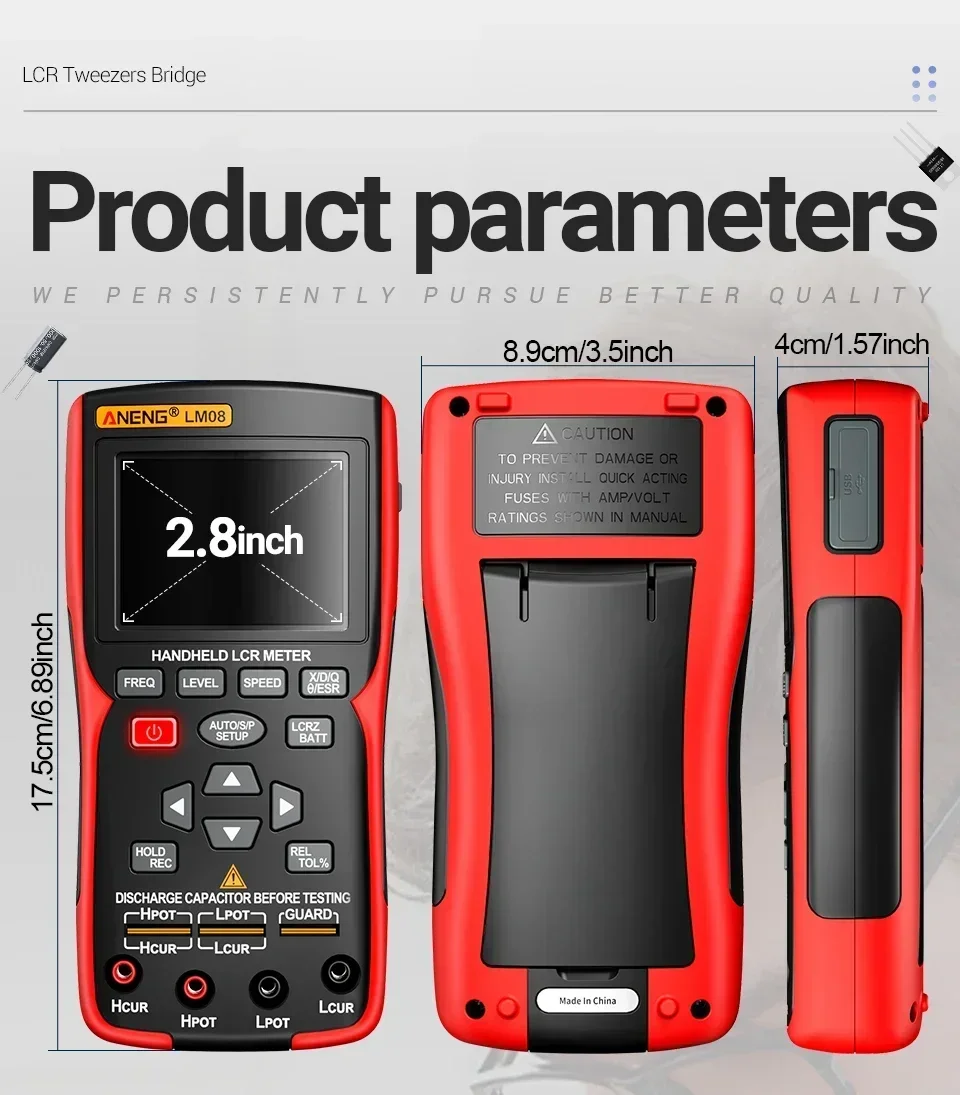

Pantalla de visualización
Pantalla TFE de 2,8 pulgadas 320*240
Peso
351 gramos
Frecuencia de prueba
100 Hz/120 Hz/1 KHz/10 KHz/100 KHZ
Apagado automático
15 minutos/30 minutos/45 minutos/60 minutos/cerrado

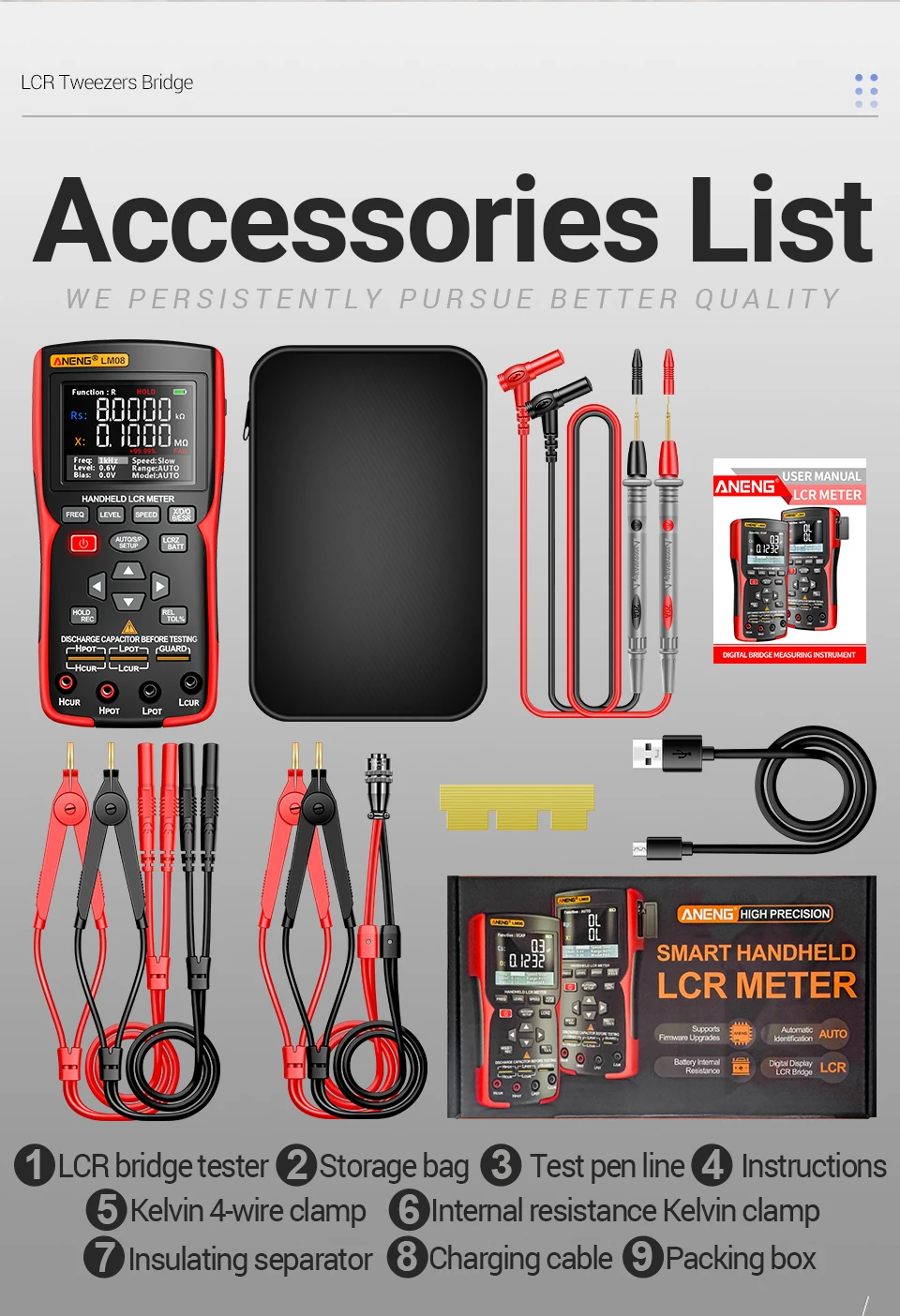

Paquete incluido: (batería de litio incorporada)según la elección
