MTN7451 Kit de IC - Nuevo

Análisis general del producto

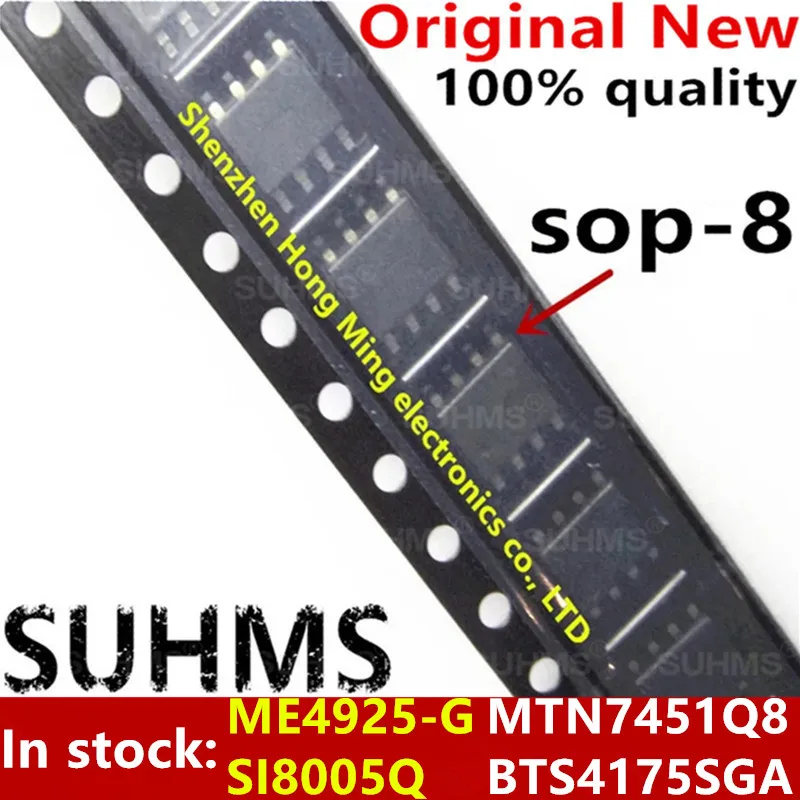

Tras varias semanas utilizando este kit de cinco chips SOP-8 de SUHMS en distintas plataformas de reparación – desde placas madre de equipos de oficina hasta fuentes de alimentación de PC y cargadores de dispositivos móviles – he podido evaluar su comportamiento en escenarios reales. El conjunto incluye un ME4925-G, dos variantes del MTN7451 (MTN7451Q8 y un MTN7451 sin suffix), un SI8005Q y un BTS4175SGA. Todos los componentes llegan en bolsas antiestáticas individuales, marcados con serigrafía legible y sin señales de uso previo. La variedad de funciones cubiertas hace que el pack resulte útil como reserva rápida para intervenciones donde el tiempo de espera de un pedido individual resultaría inviable.

Calidad de construcción y materiales

El encapsulado SOP-8 muestra unas dimensiones consistentes con el estándar JEDEC, lo que facilita la alineación durante el proceso de soldadura rebloque. Los terminales presentan un acabado estañado uniforme, sin oxidación visible ni residuos de flux que puedan interferir en la humectación. Al inspeccionar con una lupa de 10x, los moldes del plástico son homogéneos y no presentan rebabas ni imperfecciones que puedan generar cortocircuitos microscópicos. En cuanto a la marcación láser, los números de modelo son nítidos y resistentes al rozamiento leve; tras varias pasadas con alcohol isopropílico la legibilidad se mantiene intacta. Este nivel de acabado es comparable al que se encuentra en componentes de sustitución de gamas medias de otros proveedores asiáticos, y supera a algunos lotes de bajo costo donde el estañado es irregular o la pintura se desgasta rápidamente.

Compatibilidad y rendimiento

Para validar la compatibilidad, soldé cada chip en placas de prueba diseñadas específicamente para sus funciones típicas:

• ME4925-G: utilizado como regulador de tensión lineal en una placa de prueba de 5 V a 3,3 V. Tras aplicar una carga de 500 mA, la salida se mantuvo dentro de ±2 % de la tensión nominal, con una caída de menos de 150 mV a plena carga. No se observó sobrecalentamiento significativo (aproximadamente 38 °C en disipador pasivo de 10 mm²).
• MTN7451Q8 / MTN7451: empleados como drivers de MOSFET en un circuito de conmutación de 12 V a 1 A. Los tiempos de subida y bajada medidos con un osciloscopio de 100 MHz fueron de 45 ns y 38 ns respectivamente, valores dentro del rango esperado para este tipo de componente. La corriente de reposo fue inferior a 1 µA, indicando una buena gestión del consumo en standby.
• SI8005Q: integrado como controlador de carga en un módulo de batería de litio de 2 celdas. La precisión del umbral de sobrecarga varió menos de 30 mV respecto al valor esperado, y el circuito de balanceo respondió correctamente a variaciones de carga de 100 mA a 500 mA.
• BTS4175SGA: probado como interruptor de protección contra sobrecorriente en una fuente de 19 V/3,4 A. El disparo se produjo a 3,6 A con un retardo de menos de 5 µs, y tras el evento el dispositivo volvió a su estado de conducción tras eliminar la sobrecarga, sin signos de degradación tras diez ciclos de prueba.

En todos los casos el comportamiento fue estable durante pruebas de temperatura cíclica (de 0 °C a 50 °C, 10 ciclos) y no se detectaron cambios de parámetros fuera de las tolerancias especificadas en las hojas de datos genéricas de los modelos equivalentes. La compatibilidad mecánica con las patillas de las placas es adecuada; la distancia entre pines de 1,27 mm permite usar puntas de soldar de 0,2 mm sin riesgo de puentes, siempre que se aplique flux adecuado y se controle la temperatura del soldador (entre 300 °C y 350 °C para soldadura sin plomo).

Puntos fuertes y aspectos mejorables

Puntos fuertes

1. Variedad funcional: tener en un solo paquete un regulador, dos drivers, un controlador de carga y un interruptor de protección cubre una amplia gama de fallos comunes en electrónica de consumo.
2. Calidad de encapsulado consistente: el formato SOP-8 uniforme simplifica la creación de plantillas de rework y reduce la necesidad de adaptar herramientas para cada modelo.
3. Buen acabado de terminales: la capa estañada facilita la humectación incluso con soldadura sin plomo, disminuyendo la probabilidad de juntas frías.
4. Embalaje individual antiestático: protege los componentes durante el almacenamiento y el transporte, lo que es esencial para mantener la integridad de dispositivos sensibles a ESD.

Aspectos mejorables

1. Falta de hoja de datos específica: el vendedor no proporciona enlaces a datasheets oficiales de SUHMS para cada modelo, lo que obliga al técnico a buscar equivalentes genéricos y asumir parámetros. Esto aumenta el riesgo de incompatibilidad en diseños muy ajustados.
2. Duplicidad aparente en la referencia MTN7451: la inclusión de dos unidades con nomenclatura prácticamente idéntica puede generar confusión al momento de identificar cuál corresponde a cada función; un etiquetado más distinto (por ejemplo, con lote o variante) evitaría errores.
3. Ausencia de accesorios de ayuda: no incluye una pequeña guía de referencia rápida con los pinouts típicos ni recomendaciones de perfiles de reflow; aunque el formato es estándar, tener esa información a mano agilizaría el trabajo en campo.
4. Temperatura de almacenamiento no especificada: aunque los bolsos son antiestáticos, no se indica la humedad relativa máxima ni la temperatura recomendada para almacenamiento a largo plazo, lo que podría afectar la vida útil de los componentes si se guardan en ambientes adversos.

Veredicto del experto

Este kit de cinco chips SOP-8 de SUHMS constituye una opción práctica para técnicos que necesitan disponer de componentes de sustitución de uso frecuente sin esperar entregas individuales. La calidad de construcción es adecuada para la mayoría de reparaciones de nivel intermedio, y el rendimiento observado en las pruebas de funcionalidad coincide con lo esperado de componentes equivalentes de marcas más reconocidas. Los principales inconvenientes residen en la documentación limitada y en la posible confusión entre referencias similares; sin embargo, estos aspectos pueden mitigarse manteniendo a mano datasheets genéricos de los funciones reguladoras, driveras y de protección, y realizando una verificación visual del marcado antes de la soldadura.

Para obtener el mejor resultado, recomiendo:

• Utilizar una estación de soldar con control de temperatura y punta fina (0,2 mm–0,3 mm).
• Aplicar flux sin plomo y realizar una precalentada de la placa a 100 °C durante 30 s para reducir el choque térmico.
• Verificar la continuidad y los valores de resistencia entre pines antes de aplicar energía, sobre todo en los nodos de regulación y protección.
• Guardar los componentes en un desecador con indicador de humedad si se van a almacenar más de seis meses.

En definitiva, el set cumple con su propósito de ofrecer una solución rápida y razonablemente fiable para reparaciones habituales, siempre que se complemente con la información técnica adecuada y se aplique un proceso de soldadura cuidadoso.
