Descripción

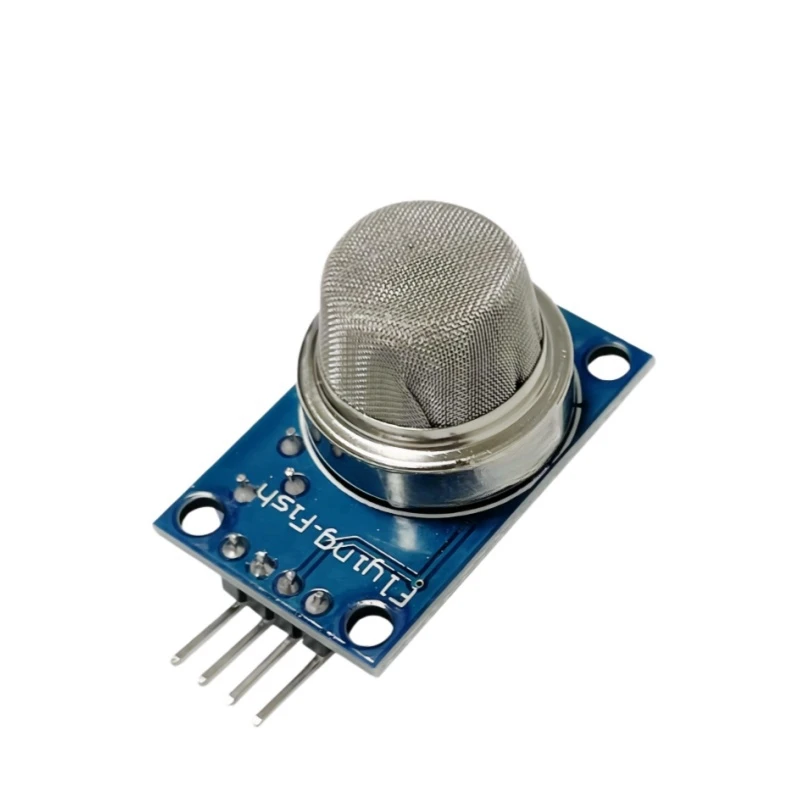

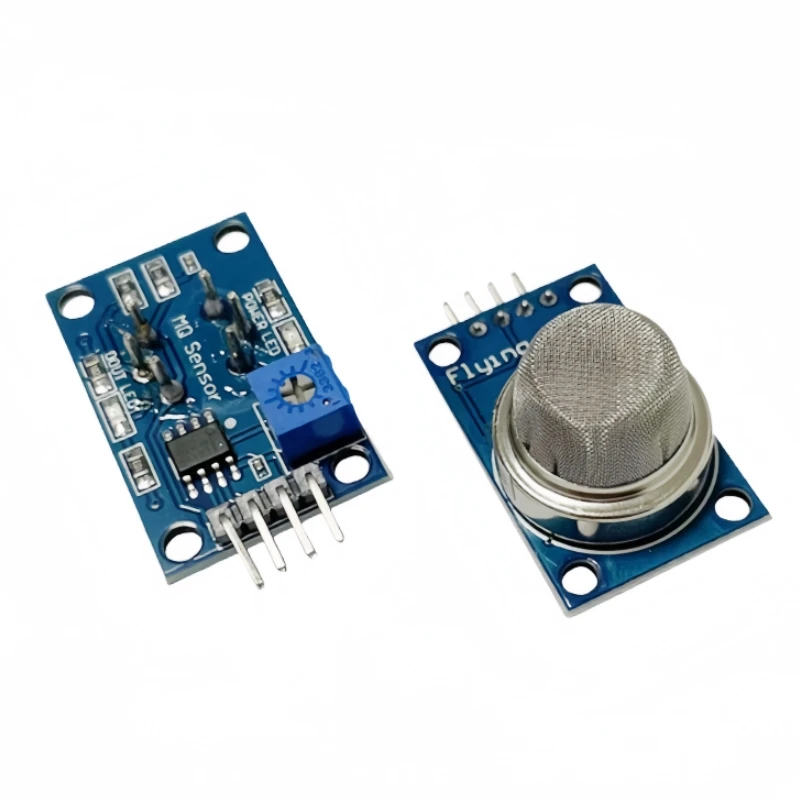

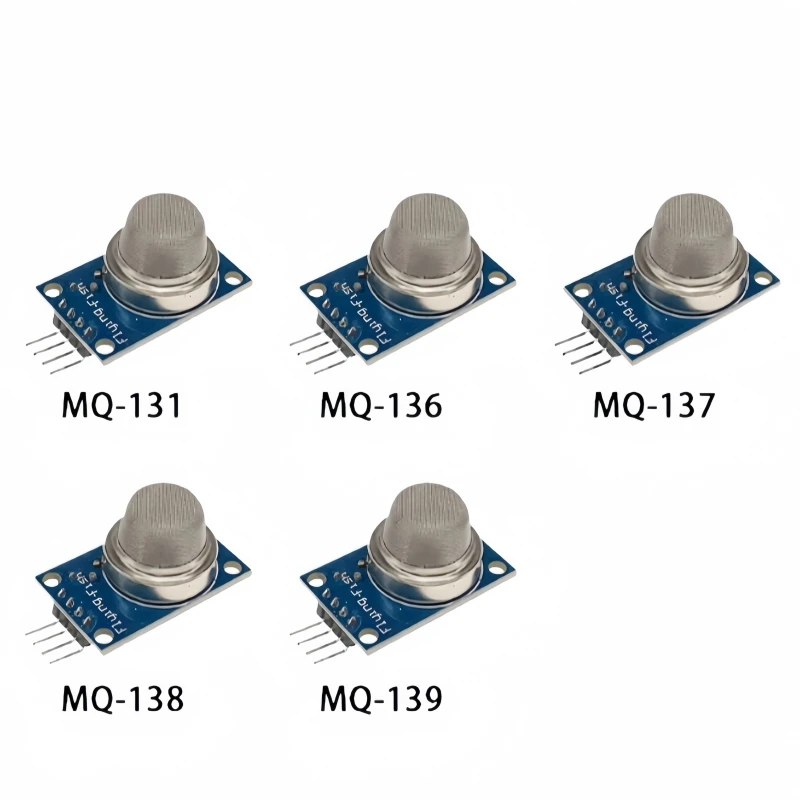

Módulo sensor de ozono MQ-131
Parámetros específicos:
Tamaño: 32 mm * 22 mm * 27 mm de largo * ancho * alto
El chip principal: LM393, sensor de gas MQ-131
Voltaje de funcionamiento: CC 5 V
Características:
1. con luz indicadora de salida de señal;
2. Salida de señal dual (salida analógica y salida de nivel TTL);
3.La señal efectiva de salida TTL es de nivel bajo; (La luz de señal normal de salida baja se puede conectar al puerto MCU IO)
4. La salida analógica aumenta con el aumento de la concentración, cuanto mayor sea la concentración, mayor será el voltaje;
5. alta sensibilidad al gas ozono (rango de concentración de detección de 10PPB-2PPM)
6. con una larga vida útil y estabilidad confiable;
7. características de recuperación de respuesta rápida;
8. con orificios de montaje, instalación fácil de arreglar;
9. La sonda se puede insertar y quitar, diseño, prueba conveniente.
Aplicación:
Dispositivos de detección de gas ozono para entornos domésticos y atmosféricos,
Módulo sensor de sulfuro de hidrógeno MQ-136
Introducción del producto:
Tamaño: 32 mm * 22 mm * 27 mm de largo * ancho * alto
El chip principal: LM393, sensor de gas ZYMQ-136
Voltaje de funcionamiento: CC 5 voltios
Características:
1. Con indicación de salida de señal.
2. Salida de señal dual (salida analógica y salida de nivel TTL)
3.La señal efectiva de salida TTL es de nivel bajo.(Cuando la luz de señal normal de salida sea baja, se puede conectar directamente a la MCU)
4. voltaje de salida analógica de 0 ~ 5 V, cuanto mayor sea la concentración, mayor será el voltaje.
5. Buena sensibilidad al sulfuro de hidrógeno, gas licuado, gas natural, gas ciudad, humo.
6. con una larga vida útil y estabilidad confiable
7. funciones de recuperación de respuesta rápida
Aplicación:
Adecuado para dispositivos de monitoreo de fugas de gas domésticos o de fábrica, adecuado para dispositivos de monitoreo de humo de gas licuado, butano, propano, metano, alcohol, hidrógeno y humo.
Aplicación: aprendizaje de microcomputadora de un solo chip, competencia electrónica, desarrollo de productos, diseño de graduación...
Explicación: Este módulo es un sensor de sulfuro de hidrógeno MQ-136, precaliente aproximadamente 20 s antes de usarlo:
Paso 1:
Paso 2:
Paso 3:
Recordatorio especial:
Módulo sensor de amoníaco MQ137
Características del producto:
Tiene indicación de salida de señal.
Salida de señal dual (salida analógica y salida de nivel TTL)
La señal efectiva de salida TTL es baja.(Cuando la luz de señal normal de salida sea baja, se puede conectar directamente a la MCU)
Salida analógica de voltaje de 0 ~ 5 V, cuanto mayor sea la concentración, mayor será el voltaje.
Tiene alta sensibilidad y buena selectividad al monóxido de carbono.
Tiene una larga vida útil y estabilidad confiable.
El material sensible al gas utilizado en el sensor de gas MQ137 es el dióxido de estaño (SnO2), que tiene una baja conductividad en el aire limpio.Cuando hay gas amoníaco en el ambiente del sensor, la conductividad del sensor aumenta con el aumento de la concentración de amoníaco en el aire.Se puede utilizar un circuito simple para convertir el cambio en conductividad en una señal de salida correspondiente a la concentración de ese gas.El sensor de gas MQ137 tiene una alta sensibilidad al amoníaco y es ideal para monitorear otros aminas orgánicos (como trimetilamina, etanolamina, etc.).Este sensor puede detectar una amplia gama de amoníaco que contienen gases, lo que lo convierte en un sensor de bajo costo adecuado para una variedad de aplicaciones.
Módulo sensor de formaldehído MQ138
El módulo de detección del sensor de gas formaldehído emite una señal de nivel TTL (se puede conectar al puerto MCU IO como 51, etc.)y señal analógica de voltaje, además del módulo, puede detectar aldehídos/benzeno/aromáticos/cetones.El error y la consistencia de los datos detectados pertenecen al grado medio y bajo.Aplicado al juicio cualitativo y a la detección cuantitativa no positiva.Los datos cruzados por interferencias de gas COV y TVOC son obvios.
Aplicaciones:
Dispositivo de detección de materia volátil para el hogar y el medio ambiente, adecuado para aldehídos, alcoholes, cetonas, detección de compuestos aromáticos, rango de concentración de prueba de elementos sensibles al gas:
Benceno 1 a 100 PPM
El tolueno es de 10 a 100 PPM.
El metanol es de 5 a 100 ppm.
El alcohol es de 30 a 300 PPM.
Acetona 10 a 300 ppm
Formaldehído 1 a 10 PPM

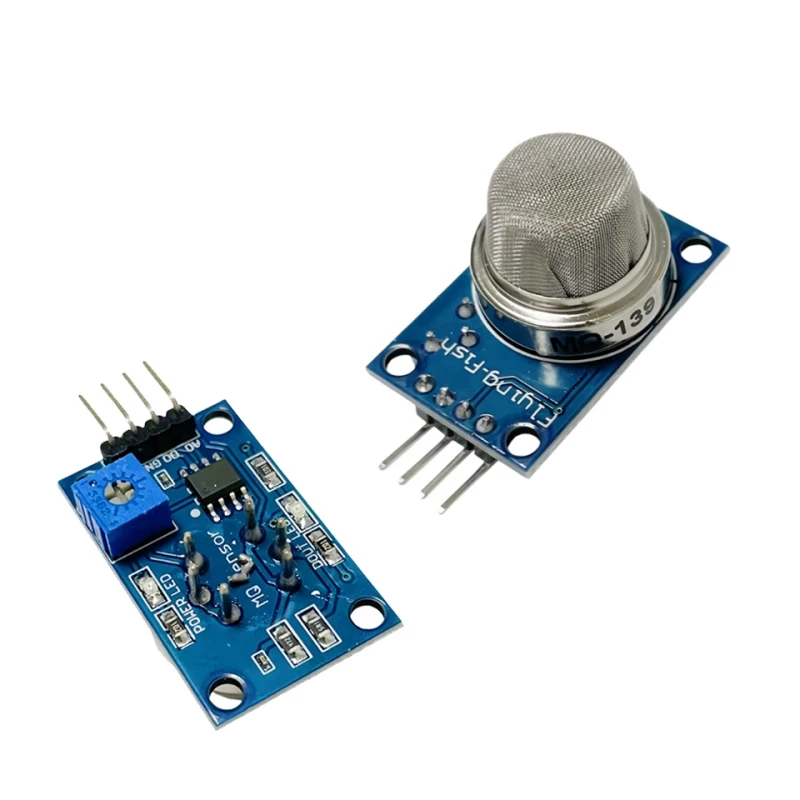

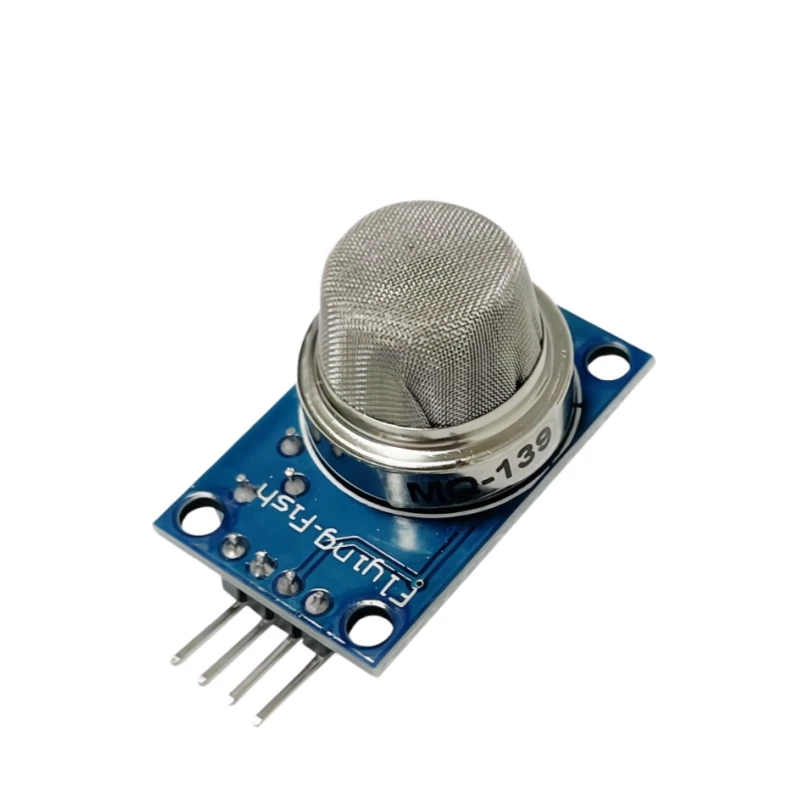

Módulo sensor de freón MQ139
