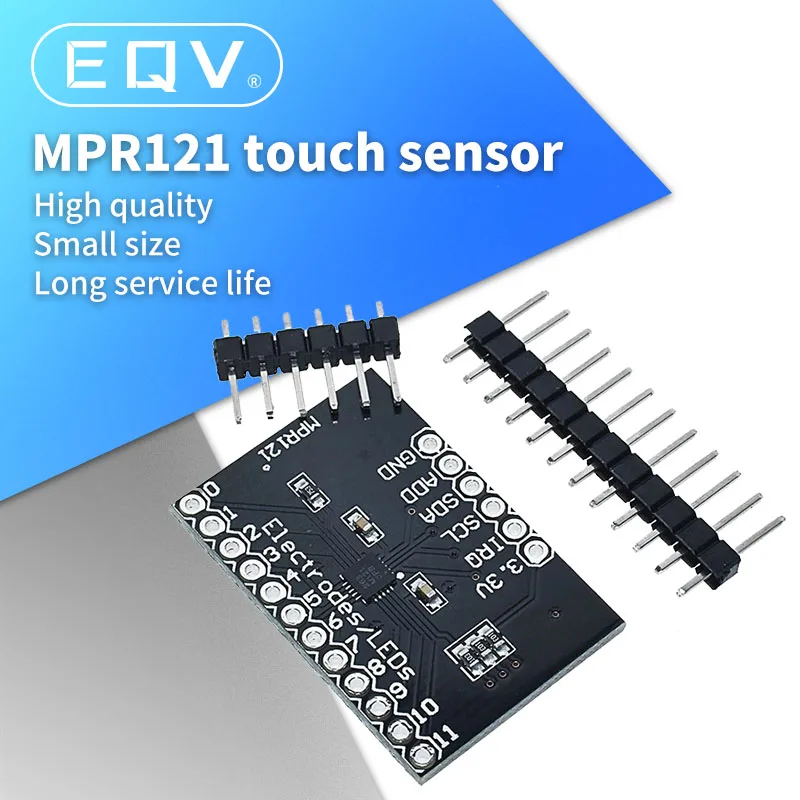

MPR121 Breakout V12 módulo controlador de Sensor táctil capacitivo teclado I2C
Descripción:

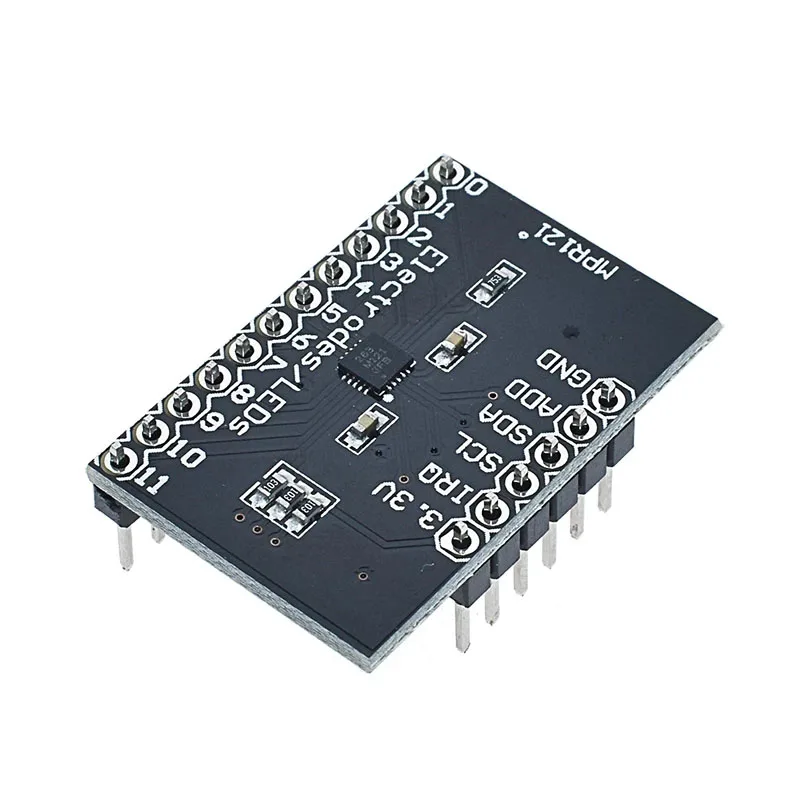

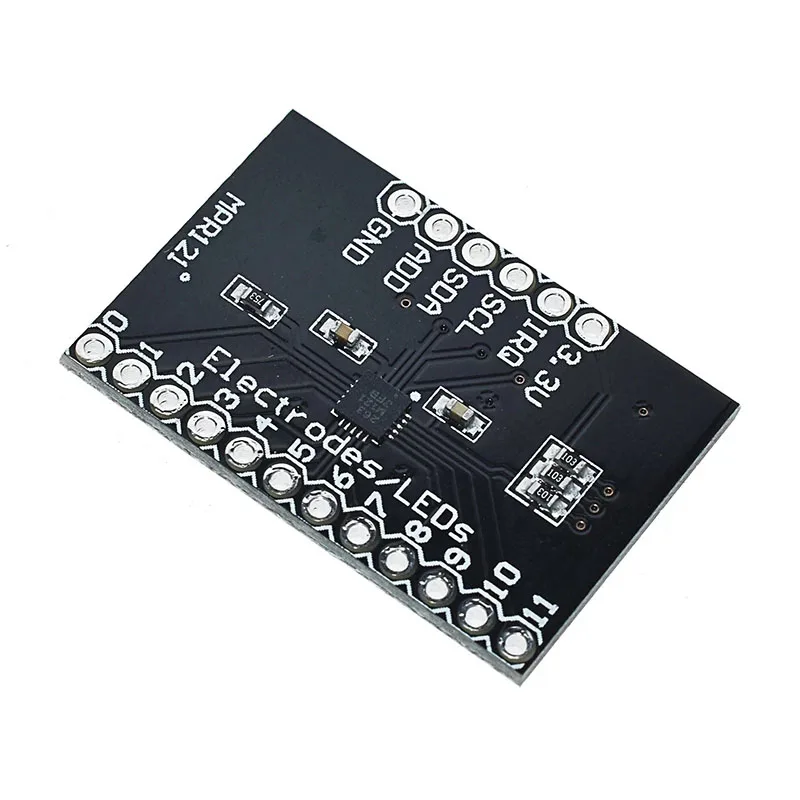

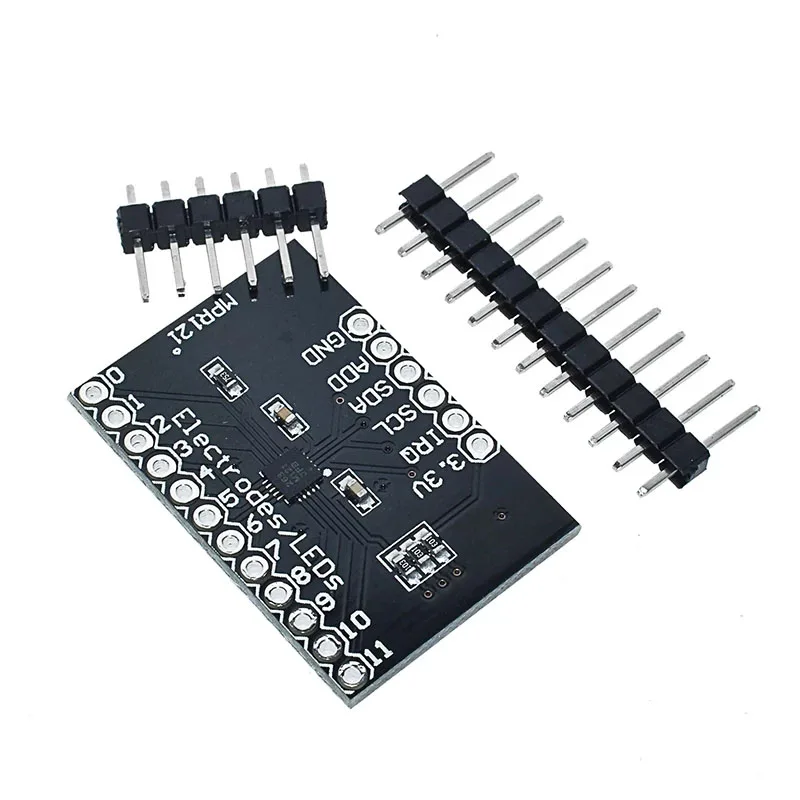

Esta es una placa de ruptura para el MPR121QR2 de Freescale. El MPR121 es un controlador de sensor táctil capacitivo impulsado por una interfaz I2C. El chip puede controlar hasta doce electrodos individuales, así como un electrodo 13 simulado. El MPR121 también cuenta con ocho Pines de conducción LED. Cuando estos pines no están configurados como electrodos, pueden usarse para conducir LED.

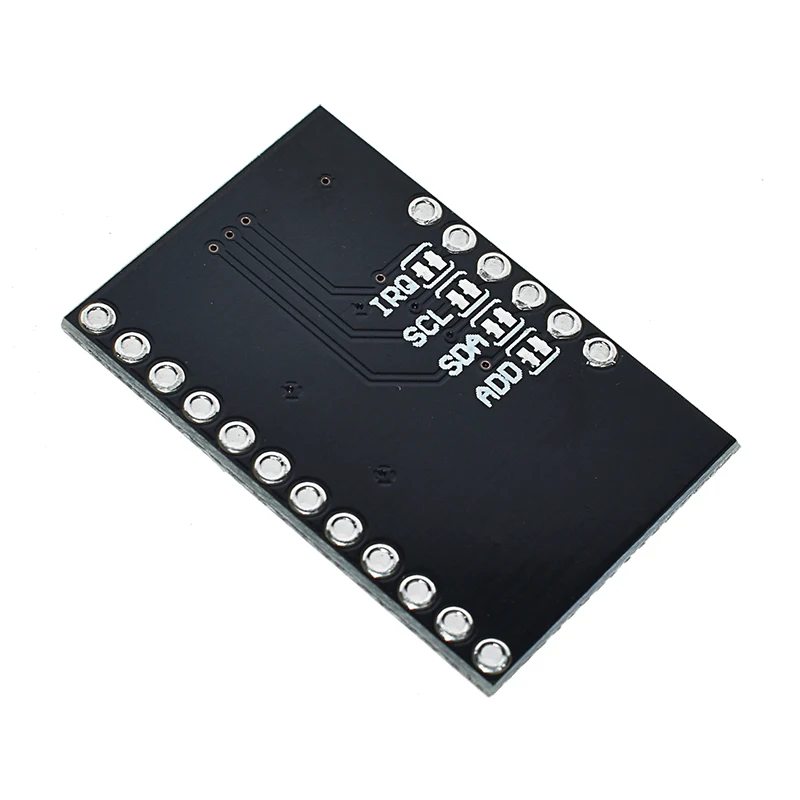

Hay cuatro puentes en la parte inferior del tablero, todos los cuales están configurados (cerrados) por defecto. Un puente de dirección vincula el pin adicional al suelo, lo que significa que la dirección I2C predeterminada del chip será 0x5A. Si necesita cambiar la dirección del chip (agregando en cortocircuito a un pin diferente), asegúrese de abrir primero el puente. Puentes también cont SDA, SCL y el pin de interrupción a resistencias extraíbles de 10k. Si no necesita las resistencias extraíbles, puede abrir los puentes cortando el rastro pegándolos.
No hay regulación en la placa, por lo que el voltaje suministrado debe estar entre 2,5 y 3,6 V CC. El pin VREG se conecta a tierra a través de un condensador de 0,1 uF, lo que significa que, a menos que modifiques la placa, no puedes operar el MPR121 en modo de voltaje de bajo suministro (1,71-2.75VDC).

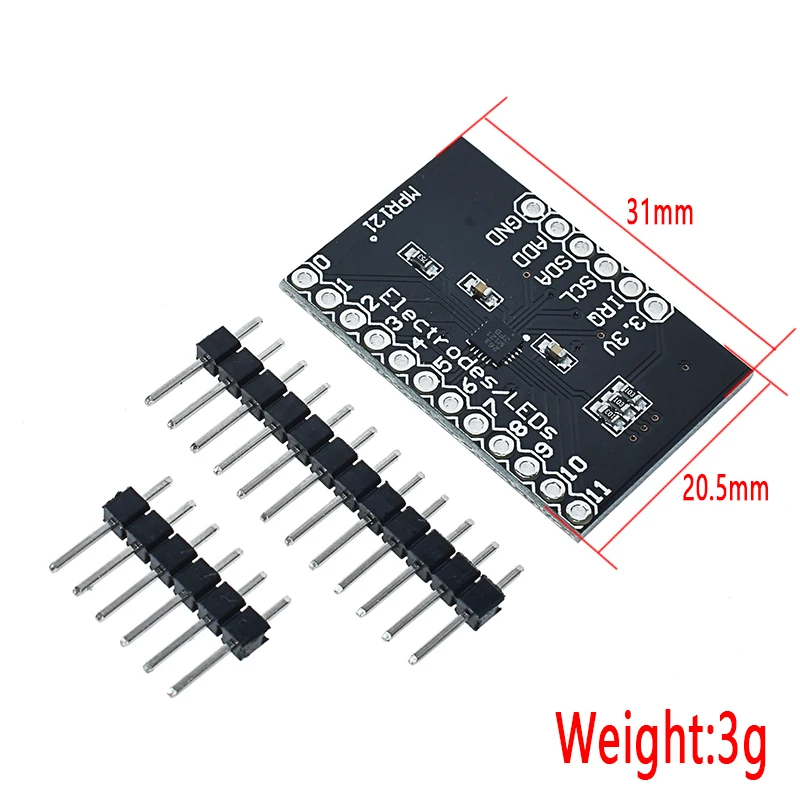

Tamaño: 3cm x 2cm.
El paquete incluye:
1 ud. Nuevo MPR121 Breakout V12 módulo controlador de Sensor táctil capacitivo teclado I2C
