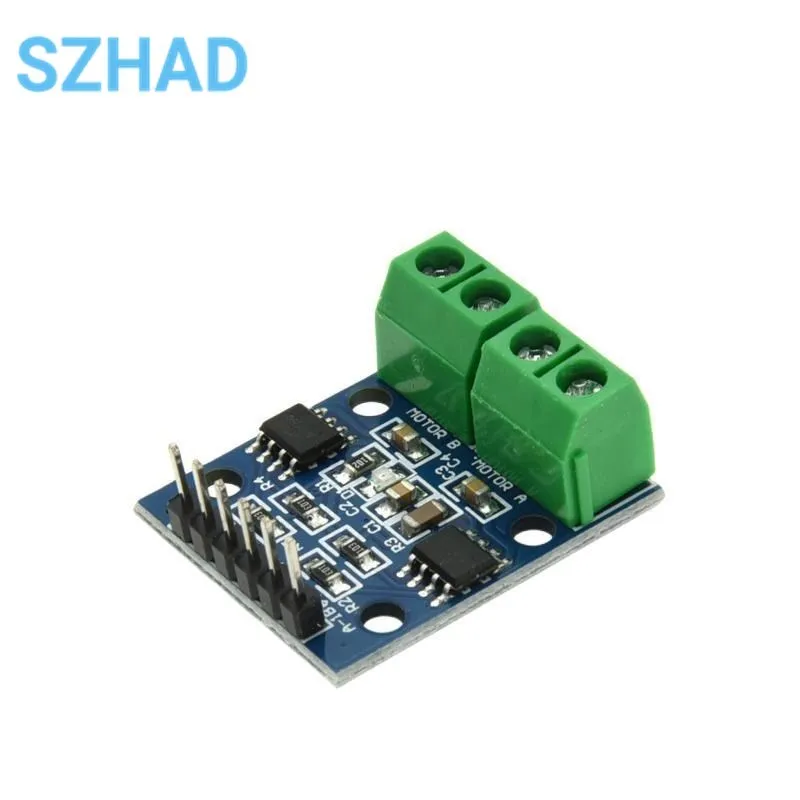

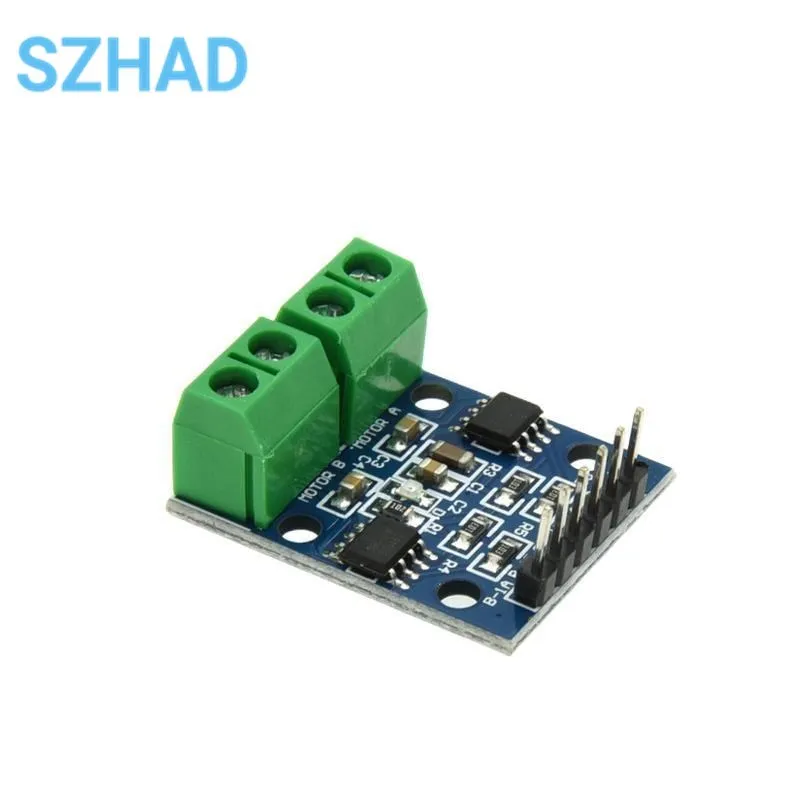

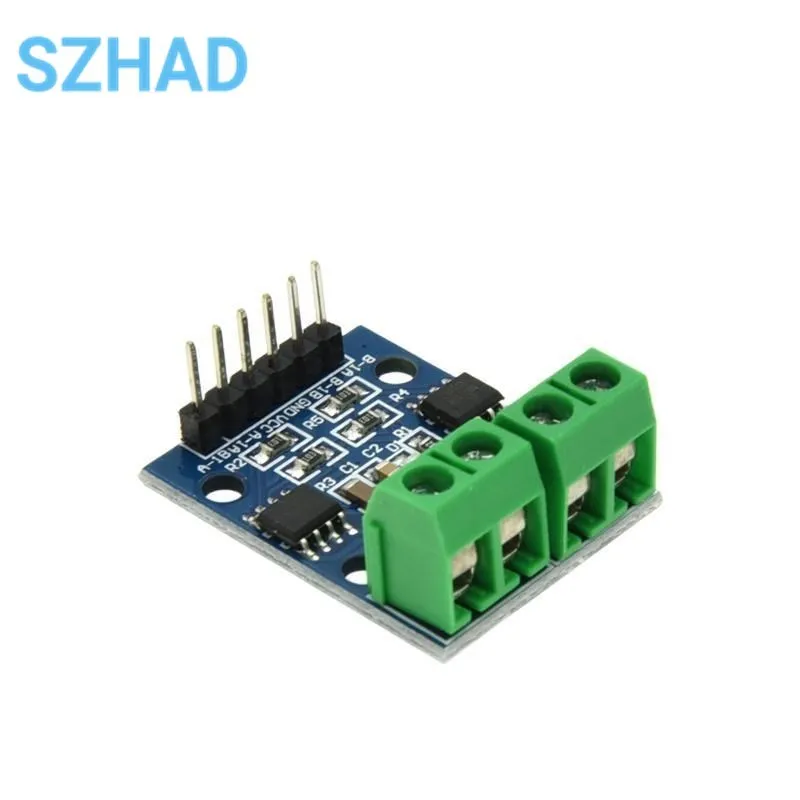

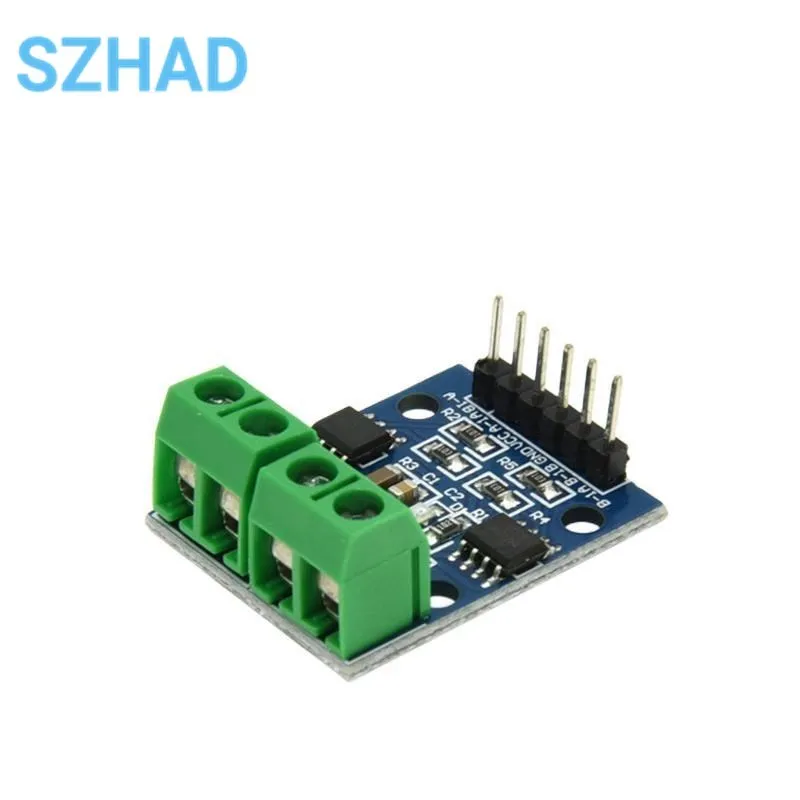

Motor paso a paso de CC L9110S, módulo de Motor de CC Dual, placa controladora, módulo L9110S

Descripción del módulo
1.Accionamiento de motor de chips duales L9110S
2.Voltaje de alimentación del módulo: 2,5-12 V
3.Rango de motor adecuado: el voltaje de funcionamiento del motor está entre 2,5 V y 12 V, la corriente de funcionamiento es de 0,8 A, el voltaje y la corriente actuales del automóvil inteligente en el mercado están dentro de este rango
4.Puede accionar 2 motores de CC al mismo tiempo o un motor paso a paso bifásico de 4 hilos.
5.Tamaño de la placa PCB: tamaño ultrapequeño de 2,8 cm * 2,1 cm, adecuado para ensamblaje
6.Con orificio de instalación fijo, diámetro: 3mm

Descripción de la interfaz del módulo
[Descripción del pin curvo negro 6P]
1.VCC voltaje externo de 2,5 V-12 V
2.GND GND externo
3.Puerto IO MCU externo IA1
4.IB1 Puerto IO MCU externo
5.Puerto IO MCU externo IA2
6.IB2 Puerto IO MCU externo

Descripción del terminal verde 4P



Instrucciones del módulo
Encienda VCC, la luz indicadora de alimentación del módulo GND está encendida
Entrada IA1 de alto nivel, entrada IA1 de nivel bajo, [OA1 OB1] El motor gira hacia adelante;
Entradas IA1 de nivel bajo, entradas IA1 de nivel alto, [OA1 OB1] El motor se invierte;
Entradas IA2 de alto nivel, entradas IA2 de nivel bajo, [OA2 OB2] El motor gira hacia adelante;
Entradas IA2 de nivel bajo, entradas IA2 de alto nivel, [OA2 OB2] El motor se invierte.
