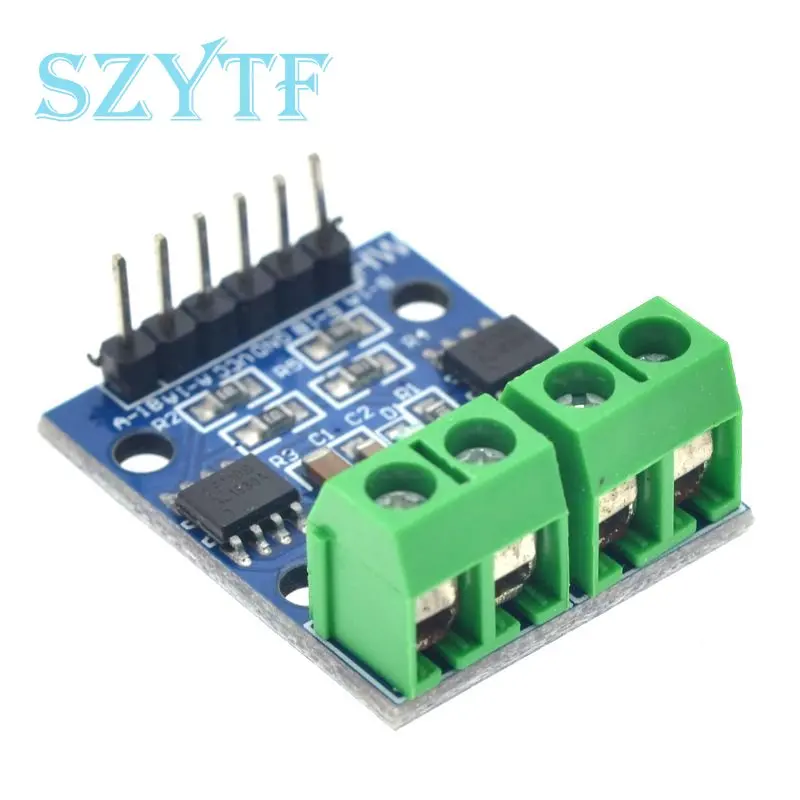

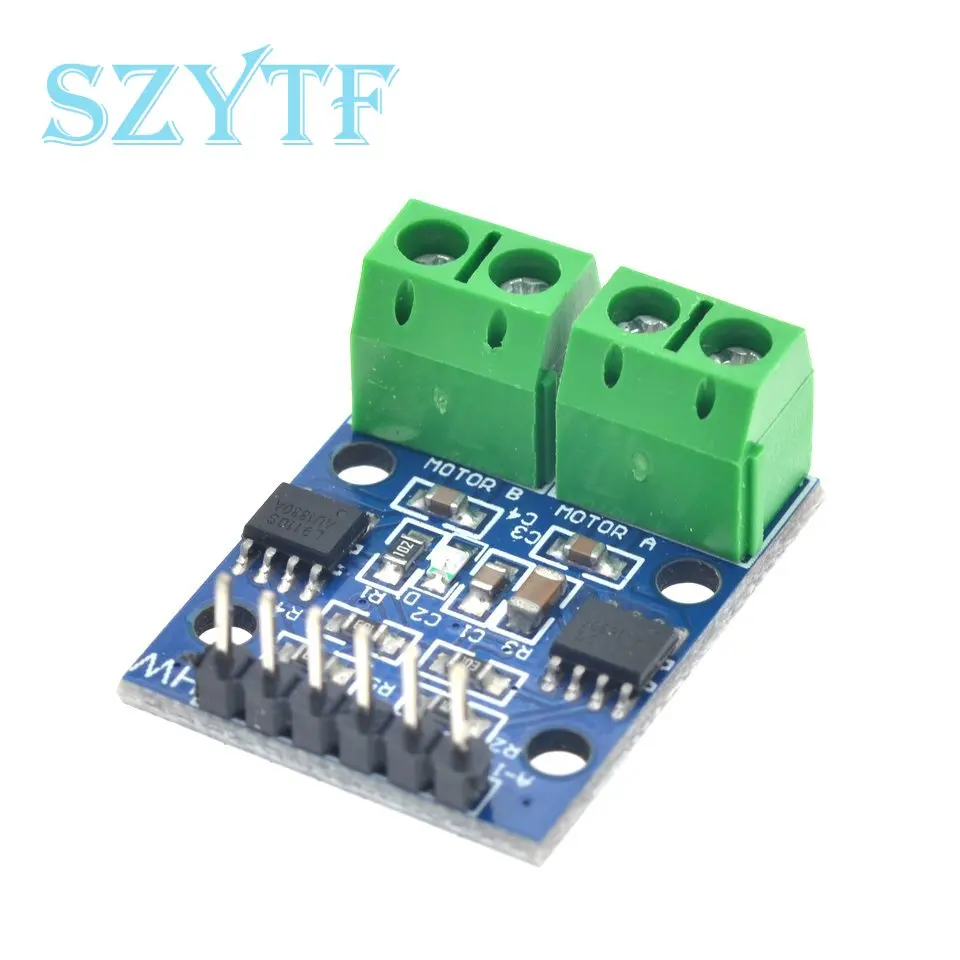

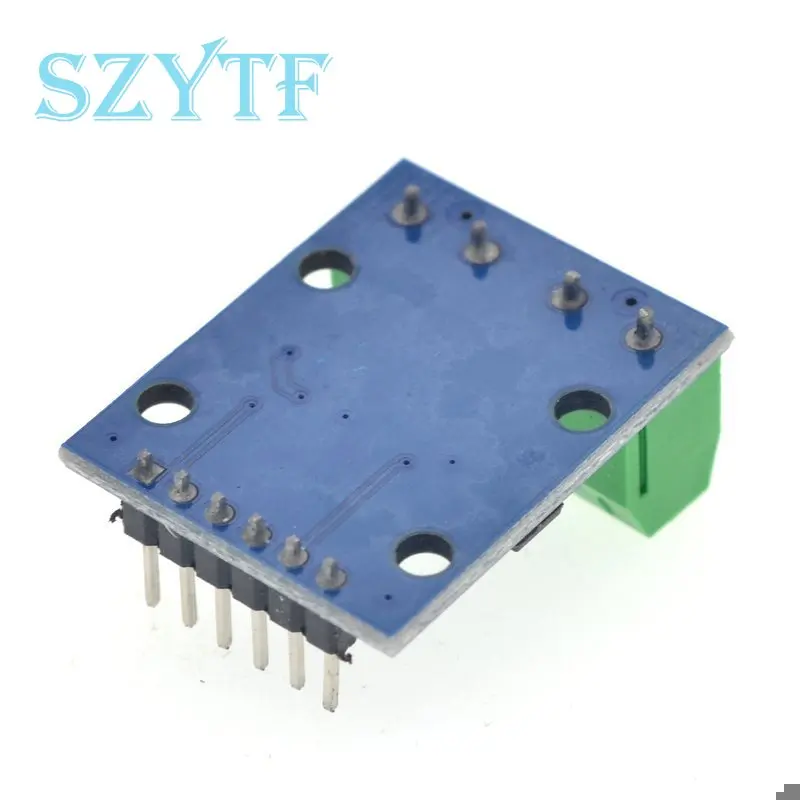

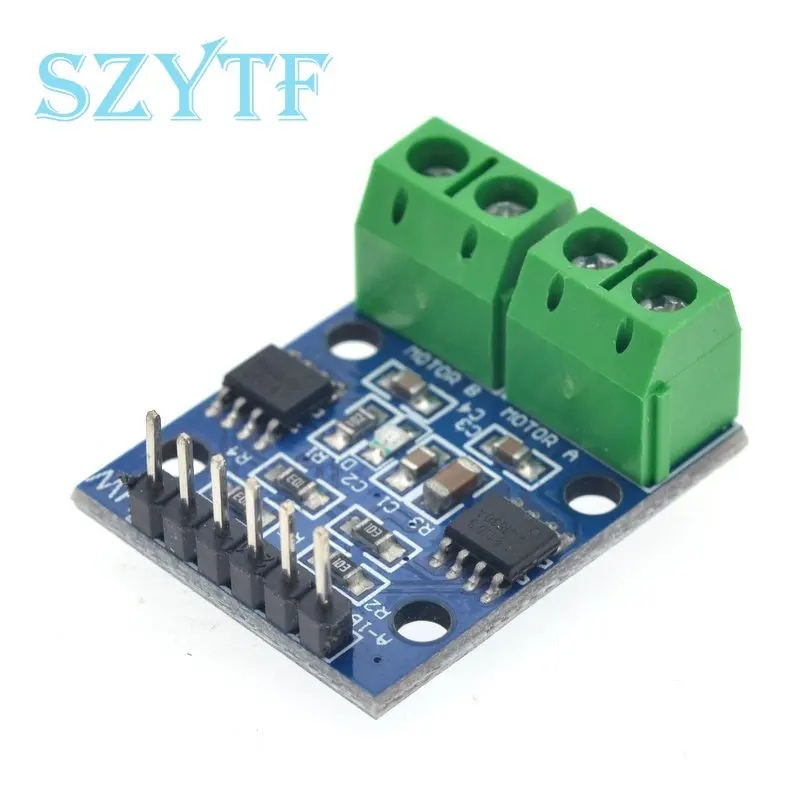

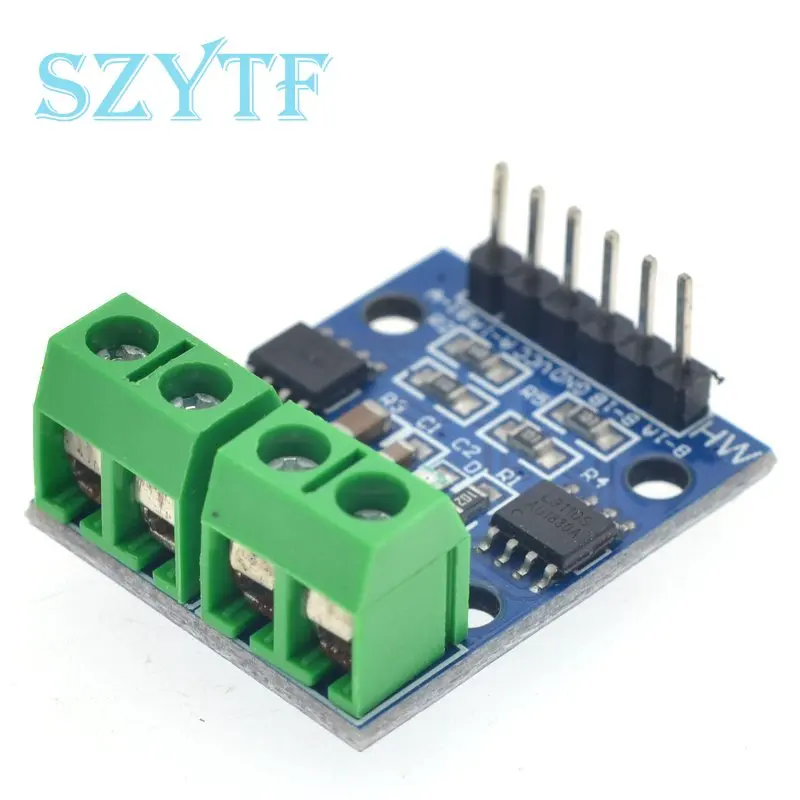

Motor paso a paso de CC L9110S, módulo de Motor de CC Dual, placa controladora, módulo L9110S

Descripción del módulo
1. Unidad de motor de chips duales L9110S
2. Voltaje de la fuente de alimentación del módulo: 2,5-12V
3. Rango de motor adecuado: el voltaje de trabajo del motor está entre 2,5 V-12V, la corriente de trabajo es 0.8A, el voltaje actual del automóvil inteligente y la corriente en el mercado están dentro de este rango
4. Puede conducir 2 motores DC al mismo tiempo, o un motor paso a paso bifásico de 4 cables.
5. de la placa PCB Tamaño: 2,8 cm * 2,1 cm tamaño ultra pequeño, adecuado para el montaje
6. Con orificio de instalación fijo, diámetro: 3mm

Descripción de la interfaz del módulo
[Descripción del PIN curvo negro 6P]
1. Voltaje externo VCC 2,5 V-12V
2. GND externo GND
3. IA1 Puerto externo MCU IO
4. IB1 Puerto externo MCU IO
5. Puerto externo IA2 MCU IO
6. Puerto externo IB2 MCU IO

Descripción del terminal verde 4P



Instrucciones del módulo
Encienda VCC, la luz indicadora de potencia del módulo GND está encendida
Entradas IA1 de alto nivel, entradas IA1 de bajo nivel, [OA1 OB1] El motor gira hacia adelante;
Entradas IA1 de nivel bajo, entradas IA1 de nivel alto, [OA1 OB1] marcha atrás del motor;
Entradas IA2 de nivel alto, entradas IA2 de nivel bajo, [OA2 OB2] El motor gira hacia adelante;
Entradas IA2 de nivel bajo, entradas IA2 de nivel alto, [OA2 OB2] marcha atrás del motor.
