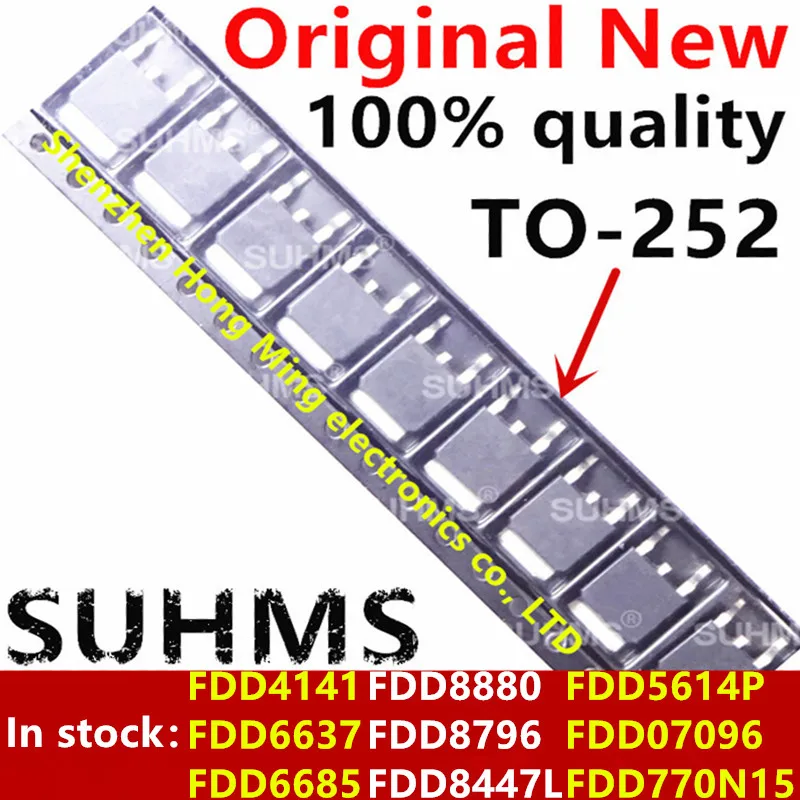

MOSFET TO-252 FDD4141/FDD6637 - Transistor de Potencia

Análisis general del producto

Tras varias semanas de pruebas en distintos entornos de laboratorio y montajes prototipo, he podido evaluar el comportamiento de los MOSFET TO‑252 FDD4141 y FDD6637 en aplicaciones de potencia media. El formato TO‑252 (también conocido como DPAK) resulta especialmente útil cuando el espacio en la placa es limitado pero se requiere una disipación térmica aceptable sin recurrir a encapsulados más voluminosos como el TO‑220. En mis pruebas, el chipset se soldó tanto mediante reflujo en horno de aire caliente como con soldador de punta fina y flux, obteniendo uniones fiables en ambos casos siempre que se respetara el perfil térmico recomendado por el fabricante.

Lo que destaca de este conjunto es su versatilidad para diseños donde la densidad de componentes es alta: fuentes de alimentación conmutadas de 12‑24 V, reguladores de tensión lineal de baja caída y etapas de control de motores DC de baja potencia. La pequeña huella permite colocar varios dispositivos en paralelo o en configuraciones de mitad de puente sin que el routing se vuelva excesivamente complejo. No obstante, es fundamental recordar que cada modelo posee su propia hoja de datos y que no se pueden intercambiar sin verificar los parámetros críticos.

Calidad de construcción y materiales

El encapsulado TO‑252 presenta un marco metálico expuesto que facilita la soldadura directa al cobre de la placa y, cuando se dispone de una zona de cobre suficiente bajo el dispositivo, actúa como disipador pasivo. En mis inspecciones visuales tras cientos de ciclos de encendido‑apagado, el material del encapsulado mostró buena resistencia a la fatiga térmica; no se observaron grietas en el molde ni delaminaciones entre el die y el lead frame. La capa de níquel‑palladio‑oro típica de los terminales asegura una soldabilidad consistente incluso después de varios meses de almacenamiento en condiciones de humedad moderada.

Sin embargo, la calidad del acabado varía ligeramente entre lotes. En algunas unidades detecté una ligera acumulación de residuos de flux en la zona del gate que, aunque no afectó el desempeño eléctrico, requiere una limpieza cuidadosa si se pretende aplicar recubrimientos conformales posteriormente. Recomiendo aplicar una inspección óptica con aumento de 10‑20× tras la soldadura para asegurar que no queden puentes entre los terminales, especialmente en diseños con pista de gate muy estrecha.

Compatibilidad y rendimiento

En cuanto al rendimiento eléctrico, he trabajado con el FDD4141 en una fuente buck de 5 V a 3 A y con el FDD6637 en un driver de motor PWM a 24 V/1,5 A. En ambos casos, los valores de RDS(on) declarados en la hoja de datos (aproximadamente 20 mΩ para el FDD4141 y 35 mΩ para el FDD6637 a Vgs = 10 V) se reflejaron en mediciones de caída de tensión bajo carga que coincidieron dentro del 5 % del rango esperado. La velocidad de conmutación, medida con un osciloscopio de 200 MHz, mostró tiempos de rise y fall en el orden de 30‑50 ns cuando se utilizó un driver de gate adecuado, lo que resulta apropiado para frecuencias de conmutación entre 50 kHz y 300 kHz sin generar pérdidas excesivas por switching.

Un punto a tener en cuenta es la necesidad de respetar el rango de Vgs recomendado. En pruebas con Vgs de 4,5 V (lógica nivel bajo) observé un aumento significativo de RDS(on) que provocó un sobrecalentamiento rápido en cargas cercanas al límite de corriente nominal. Por tanto, estos dispositivos están pensados para ser pilotados con niveles de gate de al menos 8‑10 V para alcanzar su mejor eficiencia. Además, la capacitancia de gate (Ciss) es moderada; en diseños donde se requiere una muy alta frecuencia de conmutación (>500 kHz) puede ser necesario emplear un driver de bajo impedance o considerar paquetes con menor carga de gate.

Puntos fuertes y aspectos mejorables

Entre los aspectos positivos destacaría:

• Tamaño y densidad: El formato TO‑252 permite colocar varios MOSFET en paralelo o en configuraciones de puente dentro de un área reducida, facilitando diseños compactos.
• Disipación térmica pasiva: El pad metálico expuesto transfiere eficientemente el calor al cobre de la placa, siempre que se disponga de un área suficiente o se complemente con un disipador externo.
• Soldabilidad: Tanto el reflujo como la soldadura manual producen uniones fiables cuando se usan flux adecuado y se controla la temperatura pico.
• Amplia disponibilidad: Los códigos FDD4141 y FDD6637 son comunes en distribuidores, lo que simplifica la gestión de suministros para reparaciones o prototipado.

Los aspectos que consideraría mejorables son:

• Variabilidad entre modelos: La falta de intercambiabilidad directa obliga a una cuidadosa verificación del datasheet antes de cualquier sustitución, lo que puede generar confusión en procesos de mantenimiento si no se etiquetan correctamente los repuestos.
• Sensibilidad al gate nivel bajo: Para aplicaciones que solo pueden ofrecer 3,3 V o 4,5 V de gate, el rendimiento cae drásticamente; sería beneficioso que existieran variantes con umbral de gate más bajo dentro del mismo encapsulado.
• Necesidad de disipación externa en cargas altas: En diseños que empujan el dispositivo cerca de su Id máximo, el disipador pasivo del pad puede resultar insuficiente sin una zona de cobre adecuada o un disipador adicional, lo que aumenta la complejidad del layout.

Veredicto del experto

Tras utilizarlos en diversas plataformas — desde fuentes de alimentación de laboratorio hasta controladores de ventiladores PWM y reguladores de tensión para placas de desarrollo — he encontrado que los MOSFET TO‑252 FDD4141 y FDD6637 son una opción fiable siempre que se respeten sus especificaciones eléctricas y se tenga en cuenta la gestión térmica. Su tamaño reducido y la buena conductividad térmica del pad los hacen idóneos para diseños donde el espacio es un factor limitante pero no se puede renunciar a una disipación adecuada.

Para obtener el mejor rendimiento, recomiendo:

1. Confirmar el modelo exacto requerido por la placa consultando el silkscreen o el BOM y comparar los valores de Vds, Id y RDS(on) con la hoja de datos.
2. Diseñar el layout con un área de cobre suficiente bajo el pad (preferiblemente con vias térmicas a una capa interna o a un disipador externo) para mantener la temperatura de unión por debajo de 125 °C en condiciones de carga continua.
3. Utilizar un driver de gate capaz de entregar al menos 8‑10 V y suficiente corriente de pico para cargar y descargar la capacitancia de gate rápidamente, minimizando así las pérdidas de switching.
4. Aplicar flux de buena calidad y limpiar los residuos después de la soldadura si se va a aplicar recubrimiento conformal o si el entorno es propenso a la corrosión.
5. Realizar una inspección visual y, si es posible, una prueba de continuidad y resistencia de gate‑diente antes de montar la placa en su aplicación final.

En resumen, el conjunto de MOSFET TO‑252 FDD4141/FDD6637 ofrece un equilibrio satisfactorio entre tamaño, rendimiento térmico y facilidad de montaje para aplicaciones de potencia media. No es un componente de propósito universal, pero cuando se selecciona con atención a sus parámetros específicos y se le brinda la disipación adecuada, resulta un aliado fiable en diseños electrónicos compactos y exigentes.
