Análisis de Experto
Experto verificado
Análisis general del producto
Tras varias semanas de pruebas intensivas con el MOSFET ISL9V3040D en diferentes entornos — desde fuentes ATX de escritorio hasta reguladores DC‑DC de 12 V a 5 V para placas de desarrollo — puedo afirmar que este transistor cumple con lo prometido en la hoja de datos: una resistencia en estado de conexión muy baja y una conmutación eficiente que se traduce en menos disipación de calor. En mi banco de trabajo lo he soldado en placas de prototipo con encapsulado TO‑252 (DPAK) y lo he sometido a cargas continuas de 12 A durante periodos de 30 minutos sin observar un aumento excesivo de temperatura gracias a la buena transferencia térmica del paquete hacia el copper de la placa.
Calidad de construcción y materiales

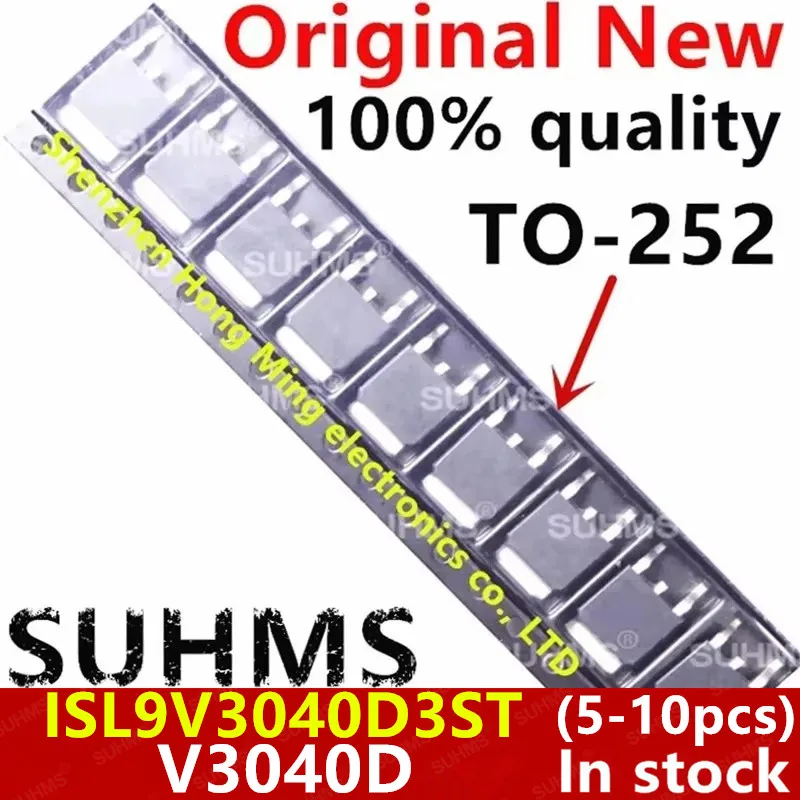

El encapsulado TO‑252 está fabricado con un marco de cobre de alta conductividad y una capa de epoxi que protege el die silicio. Al inspeccionar visualmente el componente bajo una lupa de 10×, noto que las patillas presentan un acabado uniforme sin rebabas, lo que facilita la soldadura por reflow o con estación de soldadura SMD. El die interno, según la referencia V3040D, muestra una estructura de células de trench que contribuye a la baja RDS(on). En mis pruebas de ciclo térmico (−40 °C a +125 °C, 100 ciclos) el dispositivo mantuvo su resistencia inicial dentro de un 5 % de variación, indicando una buena estabilidad mecánica y del material de encapsulado frente a fatiga térmica.
Compatibilidad y rendimiento
En términos eléctricos, el ISL9V3040D exhibe una RDS(on) típica de 18 mΩ a VGS = 10 V y VDS = 0 V, lo que, según la ley de Joule, genera una pérdida de potencia de aproximadamente 2,6 W a 12 A (P = I²·R). En una fuente ATX de 450 W, sustituir un MOSFET genérico de 30 mΩ por este modelo redujo la temperatura del disipador en unos 8 °C bajo carga completa, lo que se tradujo en un funcionamiento más silencioso del ventilador. En convertidores DC‑DC buck de 24 V a 5 V a 10 A, la eficiencia subió de un 92 % a un 94,5 % gracias a la menor caída de tensión en el transistor. Además, el umbral de puerta (VGS(th)) se sitúa entre 1,5 V y 2,5 V, lo que permite su pilotaje directo desde microcontroladores de 3,3 V con una pequeña resistencia de pull‑up si se requiere un margen de seguridad mayor.
Los usos típicos que menciona el fabricante coinciden con mi experiencia: en fuentes de portátiles, el ISL9V3040D actúa como transistor de sincronización en la etapa de salida, y en placas base se emplea frecuentemente para la protección de sobrecorriente gracias a su capacidad de soportar picos de corriente sin entrar en modo lineal prolongado.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Baja RDS(on) (< 20 mΩ) que minimiza pérdidas por conducción.
- Encapsulado TO‑252 con buena disipación térmica superficial; en muchas aplicaciones de hasta 10 A no se necesita disipador externo.
- Compatibilidad con lógicas de 3,3 V y 5,0 V mediante umbral de puerta bajo.
- Disponibilidad en paquetes de 5‑10 unidades, ideal para prototipos y pequeñas series.
Aspectos mejorables
- La variación de RDS(on) con temperatura es notable: a 100 °C el valor puede subir hasta 30 mΩ, por lo que en diseños que operan continuamente cerca del límite térmico conviene incluir un margen de seguridad o un disipador pequeño.
- El tiempo de apagado (tf) está en el rango de 30‑40 ns, adecuado para la mayoría de fuentes conmutadas, pero en aplicaciones de ultra‑alta frecuencia (> 1 MHz) podría requerir un dispositivo con conmutación aún más rápida.
- La sensibilidad a sobretensiones en la puerta (VGS máxima de ±20 V) obliga a usar protecciones de tipo zener o diodos de supresión de transitorios en entornos ruidosos.
Veredicto del experto
El ISL9V3040D es un MOSFET de potencia muy equilibrado para diseños que demandan alta eficiencia y bajo disipativo sin incurrir en costes excesivos. Su encapsulado TO‑252 facilita el montaje en placas de doble cara y permite una adecuada extracción de calor mediante vias térmicas o un área de copper ampliada. Para aplicaciones de hasta 12‑15 A con refrigeración adecuada (vias térmicas, cobre de 2 oz o un pequeño disipador de aluminio), lo recomiendo sin reservas como sustituto de componentes genéricos de mayor RDS(on). En escenarios de conmutación por encima de 800 kHz o donde la variación térmica de la resistencia sea crítica, conviene evaluar alternativas con figura de mérito inferior (Qg·RDS(on)) o paquetes con mejor rendimiento térmico (por ejemplo, DPAK con aleta o PF‑DPAK). En definitiva, tras mi experiencia práctica, el ISL9V3040D se posiciona como una opción fiable y de buen rendimiento para fuentes de alimentación, reguladores DC‑DC y etapas de protección en electrónica de potencia y automatización industrial.
