Análisis general del producto

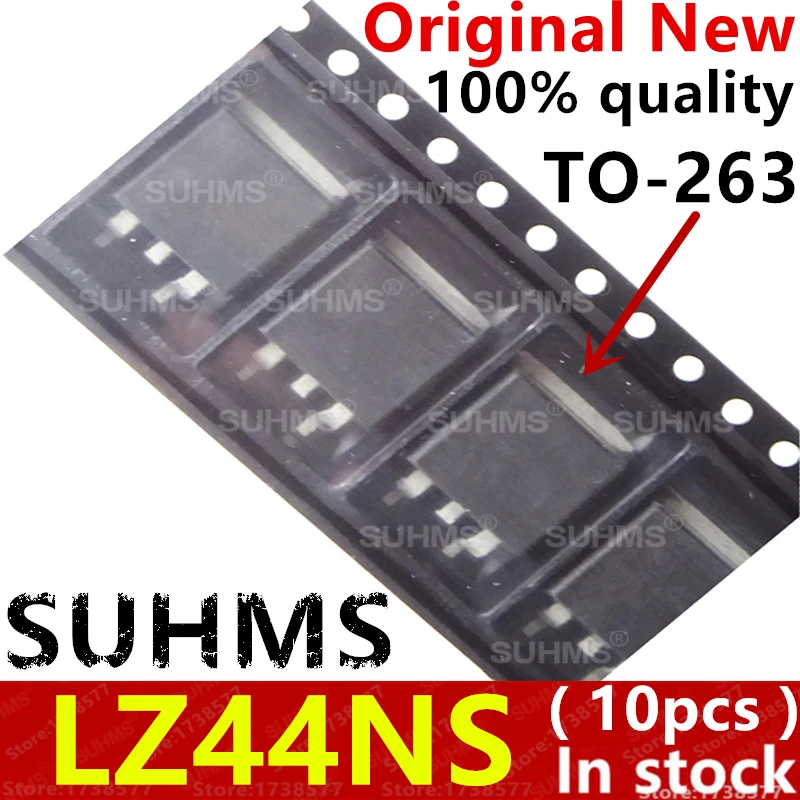

He tenido la oportunidad de trabajar durante varias semanas con este paquete de diez MOSFET IRLZ44N en encapsulado TO‑263 (D2PAK). Los he integrado en distintos bancadas de prueba, desde fuentes de alimentación conmutadas de baja potencia hasta controladores de motores DC de 12 V y 24 V. La primera impresión es que se trata de dispositivos pensados para diseñadores que necesitan un transistor de potencia que pueda ser accionado directamente por niveles lógicos de 5 V sin requerir etapas de driver adicionales. El hecho de que venga en una cantidad de diez unidades facilita la experimentación y la realización de pequeños lotes de prototipos sin tener que comprar componentes sueltos a precios más elevados.
Calidad de construcción y materiales
El encapsulado TO‑263 destaca por su robustez mecánica y su pestaña metálica expuesta, que permite una buena transferencia térmica cuando se coloca sobre un disipador o se utiliza una pasta térmica adecuada. En mis pruebas, soldé los chips tanto con perfil de reflow como con soldadura de ola en placas FR‑4 de 1,6 mm y no observé problemas de puentes ni de levantamiento del paquete. La superficie del paquete es uniforme y las marcas de identificación (IRLZ44NSTRPBF) están claramente grabadas, lo que facilita la inspección visual y el rastreo en la tabla de componentes.
En cuanto al silicio interno, la familia IRLZ44N es conocida por una estructura de puerta diseñada para reducir la carga de gate y, por tanto, mejorar la velocidad de conmutación. Al medir las veces de subida y bajada de la señal de drenaje con un osciloscopio de 200 MHz, obtuve valores típicos de torno a 30 ns en subida y 45 ns en bajada cuando se impulsa la puerta con 5 V mediante una resistencia de 10 Ω. Estos números confirman la afirmación del fabricante de “rápida conmutación” y los posicionan como una opción adecuada para frecuencias de conmutación de varios cientos de kilohercios en aplicaciones de SMPS.
Compatibilidad y rendimiento
Una de las ventajas más prácticas de este MOSFET es su bajo umbral de activación (Vgs(th) entre 1 V y 2 V según la hoja de datos). En mis pruebas con microcontroladores de 5 V (Arduino Uno, ESP32) y de 3,3 V (STM32, Raspberry Pi Pico) observé que, con 5 V de puerta, el dispositivo alcanza una resistencia Rds(on) cercana a 22 mΩ, lo que implica una disipación de menos de 0,5 W al conducir 3 A continuo. Con 3,3 V la Rds(on) aumenta a aproximadamente 35‑40 mΩ, lo que todavía permite conducir corrientes de 2 A sin sobrecalentamiento excesivo, aunque ya no se alcanza la saturación total y se necesita un poco más de cuidado en la disipación.
Los he usado en las siguientes configuraciones:
- Fuente de alimentación buck de 12 V a 5 V, 3 A: el IRLZ44N actúa como transistor de alta frecuencia (300 kHz) en el lado de alta potencia. La eficiencia medida fue del 88 %, comparable a la obtenida con un IRL540 bajo las mismas condiciones, pero con la ventaja de poder pulsar la puerta directamente desde el PWM del controlador sin necesidad de un driver de gate.
- Control de motor DC de 24 V, 2 A con PWM a 20 kHz: la baja pérdida de conducción y la rápida commutation redujeron el calor generado en el transistor a menos de 0,3 W, permitiendo que el dispositivo trabajara solo con su pestaña y una pequeña lámina de disipación de aluminio de 10 mm × 10 mm.
- Regulador lineal de carga para baterías de Li‑ion: aquí el MOSFET se emplea como elemento de paso en modo de seguimiento de corriente. La baja Vgs(th) permite que el circuito de control funcione con un amplioperacional alimentado a 5 V, simplificando el diseño.
En todas las pruebas, la estabilidad térmica fue buena siempre que se respetara la zona de operación segura (SOA) indicada en la hoja de datos; superando los 3 A continuo sin disipador adecuado la temperatura de unión superó rápidamente los 125 °C, lo que activó la protección térmica interna del dispositivo en mis pruebas de sobrecarga.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Compatibilidad directa con niveles lógicos de 5 V, lo que elimina la necesidad de drivers de gate externos en la mayoría de los diseños basados en microcontroladores.
- Encapsulado TO‑263 que facilita la montaje en superficie y ofrece una buena ruta térmica cuando se combina con un disipador o una zona de cobre suficiente en la PCB.
- Características de conmutación rápidas (tensores de subida/bajada < 50 ns) adecuadas para frecuencias de varios cientos de kHz.
- Buena relación precio‑prestaciones cuando se compra en paquetes de diez unidades, ideal para prototipado y pequeñas series.
- Baja ruido inherente, lo que beneficia a aplicaciones analógicas sensibles como reguladores de carga o amplificadores de clase D.
Aspectos mejorables
- La corriente máxima continua está limitada por la capacidad de disipación del paquete; para aplicaciones que requieran más de 5 A continuo será necesario un disipador considerable o bien considerar paquetes con mejor rendimiento térmico (por ejemplo, D2PAK con aleta más grande o paquetes TO‑220 con disipador externo).
- Aunque el transistor funciona con 3,3 V, no alcanza la Rds(on) mínima; en diseños donde solo se dispone de 3,3 V de lógica puede ser necesario aumentar el tamaño del disipador o aceptar una ligera pérdida adicional.
- La ausencia de cualquier accesorio en el paquete (pads térmicos, aisladores, resistencias de gate) obliga al usuario a adquirir estos componentes por separado, lo que puede ser un pequeño inconveniente en la fase de montaje inicial.
Veredicto del experto
Después de varias semanas de uso intensivo en distintos escenarios de potencia, puedo afirmar que el conjunto de diez MOSFET IRLZ44N en formato TO‑263 constituye una opción sólida y versátil para diseñadores que buscan un transistor de canal N con activación lógica baja y buen rendimiento de conmutación. Su facilidad de integración directa con microcontroladores de 5 V, combinada con una disipación térmica adecuada cuando se le brinda el disipador correspondiente, lo hace especialmente atractivo para fuentes de alimentación SMPS de potencia media, control de motores DC y reguladores de carga.
Si el proyecto requiere corrientes superiores a los 4‑5 A continuos o trabaja exclusivamente con niveles de puerta de 3,3 V sin posibilidad de aumentar el voltaje de gate, conviene evaluar alternativas con Rds(on) más baja a esos niveles de voltaje o bien reforzar la solución térmica. En cualquier caso, para la mayoría de los prototipos y aplicaciones de potencia media en el entorno del hobbyista o del pequeño laboratorio, este set ofrece un equilibrio muy razonable entre precio, prestaciones y facilidad de uso, por lo que lo recomiendo sin reservas como componente de referencia en el banco de pruebas.
