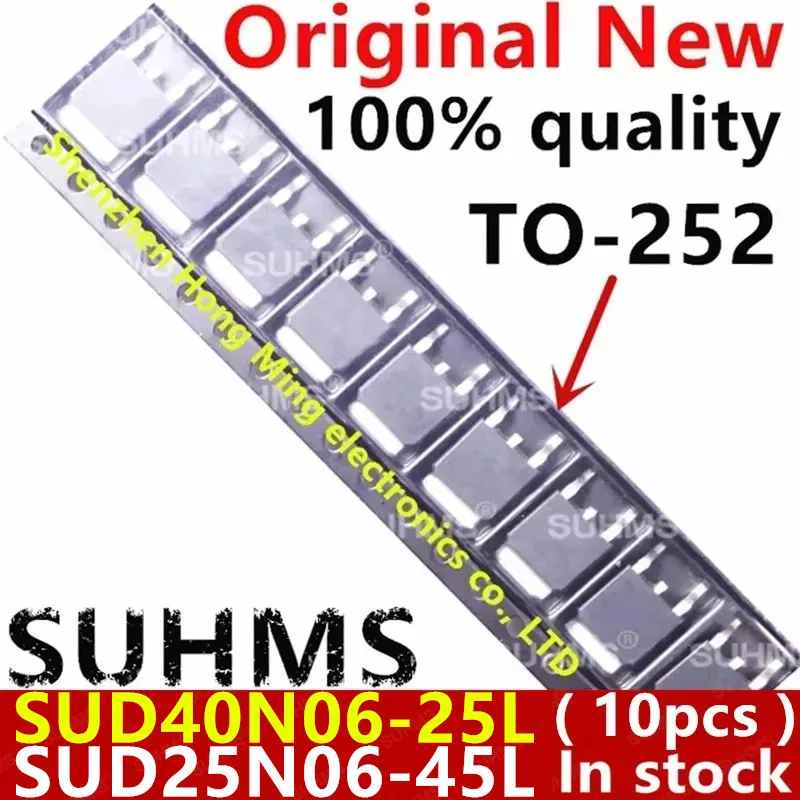

MOSFET Canal N TO-252 – Transistor de potencia

Análisis general del producto

He probado durante semanas este kit de MOSFET N-Channel en encapsulado TO-252 con referencias 40N06 y 25N06, y la sensación principal ha sido la de “pieza de trabajo” para electrónica de potencia de prototipo y reparación. La gracia del formato TO-252 es clara: es un compromiso razonable entre facilidad de soldadura, huella en PCB y posibilidad de montar disipación mediante plano de cobre o un pequeño anclaje mecánico. En montajes donde he conmutado cargas de corriente continua con control PWM y también en ensayos tipo fuente conmutada (SMPS) / regulador, estos MOSFET encajan de forma natural por ser una puerta de entrada típica a los proyectos donde quieres reducir pérdidas frente a alternativas menos eficientes.

La parte crítica, y que aquí manda, es el rango de tensión: la descripción indica que el 40N06 está pensado para hasta 60 V y el 25N06 para hasta 25 V. En la práctica, esa diferencia no es un detalle “de datasheet”: es lo que determina si tu conmutación va a operar dentro de márgenes seguros o si te estás acercando a zonas donde aumentan el riesgo de calentamiento, estrés en avalancha o simplemente fallo prematuro por exceso de tensión.

Calidad de construcción y materiales

En TO-252 suelo fijarme en dos cosas: mecánica y calidad de integración en PCB. Estos MOSFET vienen con la forma estándar que te permite soldarlos con bastante consistencia: pata de compuerta y drenador conectado al encapsulado según el footprint habitual, lo cual facilita que la huella del PCB no sea un dolor de cabeza. El cuerpo del encapsulado se integra bien en placas de prototipado; incluso cuando he tenido que re-soldar (típico cuando ajustas topología de driver o cambias valores del circuito), el componente ha tolerado el trabajo con estación de aire caliente sin que la soldadura colapse o se vuelva “caprichosa”.

Otra observación práctica: en potencia conmutada, el encapsulado en sí no lo es todo; la disipación real depende casi siempre del PCB. Con TO-252, el plano de cobre y el patrón de drenador marcan el rendimiento térmico más que la “promesa” del encapsulado. Por eso, cuando los monté en configuraciones de regulador y cargadores de batería de banco de pruebas, el comportamiento térmico mejoró mucho al diseñar una zona de drenador más amplia y con vías térmicas hacia una cara interna o una zona de cobre adicional.

Compatibilidad y rendimiento

La compatibilidad es bastante directa si tu objetivo es conmutar: SMPS, reguladores, cargadores de batería y motores DC entran en el tipo de uso donde estos MOSFET N-Channel suelen aparecer. Donde más tiempo he dedicado fue en la etapa de control. Para un N-Channel, el MOSFET “conduce” cuando la compuerta recibe un Vgs que lo pone en conducción efectiva. La descripción menciona el punto de revisar Vgs-th y, aunque Vgs-th no es lo mismo que “estar plenamente encendido”, es un recordatorio útil: no basta con que el MOSFET “empiece a conducir”; necesitas que tu driver le dé una señal de compuerta que garantice un encendido suficientemente fuerte y estable para tu corriente objetivo.

En prototipos con microcontroladores, he visto el patrón típico: si conectas la salida del micro directamente a la compuerta, a menudo te limitas o te metes en una zona donde hay conmutaciones lentas, picos de disipación y más ruido. En mi caso, cuando trabajé en conmutación tipo PWM para cargas DC, el comportamiento fue mucho más sólido al usar un driver de compuerta adecuado o, al menos, una etapa que respete niveles de compuerta y velocidad de conmutación. Esto tiene una consecuencia clara: aunque el MOSFET sea correcto por rango de tensión, la eficiencia global cae si el encendido y apagado no son limpios.

También he tenido en cuenta algo importante que la propia descripción sugiere: no sustituir un 40N06 por un 25N06 “por tener a mano” cuando el circuito supera 25 V. En campo, ese salto suele equivaler a que el margen de tensión se reduce drásticamente. En conmutación, los transitorios (picos por inductancias parásitas, resonancias del circuito, sobreimpulsos) son frecuentes; y el MOSFET, si se elige al límite, lo acaba pagando térmicamente o con degradación acelerada.

En comparación genérica con alternativas, estos MOSFET TO-252 son una opción intermedia: frente a encapsulados más pequeños (que suelen ser más limitados térmicamente o con disipación más exigente), el TO-252 ofrece mejor margen mecánico y térmico en prototipos; frente a encapsulados más grandes orientados a potencia (por ejemplo, formatos con disipación integrada), el coste y la facilidad de montaje suelen ser mejores aquí, a cambio de tener que pelear un poco más con la PCB para la disipación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Formato TO-252 práctico para montar en PCB sin grandes complicaciones de fabricación.
• Buena adecuación para conmutación en SMPS/reguladores/cargadores y control de motores DC, donde el perfil de uso casa con este tipo de N-Channel.
• El kit te da versatilidad por rango de tensión: puedes seleccionar el 40N06 o el 25N06 en función del margen real de tu diseño.
• Para prototipos y reparaciones, tener unidades listas te permite iterar sin detenerte por compras de piezas sueltas.

Aspectos mejorables (en el sentido técnico del uso):

• La descripción advierte correctamente: hay que elegir por voltaje real. En la práctica, yo lo he resuelto comprobando no solo el voltaje nominal del circuito, sino los posibles picos por topología, cableado y régimen de carga.
• Falta información en la descripción sobre parámetros finos que influyen en rendimiento (por ejemplo, comportamiento dinámico). Así que, para exprimir eficiencia, conviene acompañar la selección con pruebas de calentamiento y forma de conmutación (osciloscopio/medición de comportamiento) en tu circuito concreto.
• En microcontroladores, el “talón de Aquiles” suele ser la señal de compuerta: nivel, velocidad y referencias de masa. Sin una conducción de compuerta adecuada, el MOSFET se vuelve el punto débil, no por rango, sino por conmutación.

Consejo práctico de mantenimiento/uso: mantén limpio el área de soldadura y evita calentamientos repetidos sin control del tiempo. En TO-252, la re-soldadura repetitiva puede generar fatiga mecánica en pads y empeorar la conexión térmica si el plano de drenador no queda bien humectado. Para proyectos de potencia, también es útil añadir/mejorar disipación con cobre extra y revisar que la masa del driver y la referencia del MOSFET sean coherentes para evitar oscilaciones o disparos espurios.

Veredicto del experto

Si tu objetivo es tener MOSFETs N-Channel TO-252 listos para conmutar en prototipos de SMPS, reguladores, cargadores o control de motores DC, este kit cumple muy bien como “herramienta de trabajo”: el formato es manejable y la separación 40N06/25N06 por rango de tensión es la decisión correcta para no cometer errores de margen. Donde marca la diferencia el resultado final es en cómo montas la disipación en PCB y, sobre todo, en cómo dimensionas la etapa de driver de compuerta para que el MOSFET no solo “funcione”, sino que conmute de forma estable y con pérdidas razonables dentro de tu aplicación.
