MOSFET 2SJ598 P-Channel Alta Potencia TO-252

Análisis general del producto

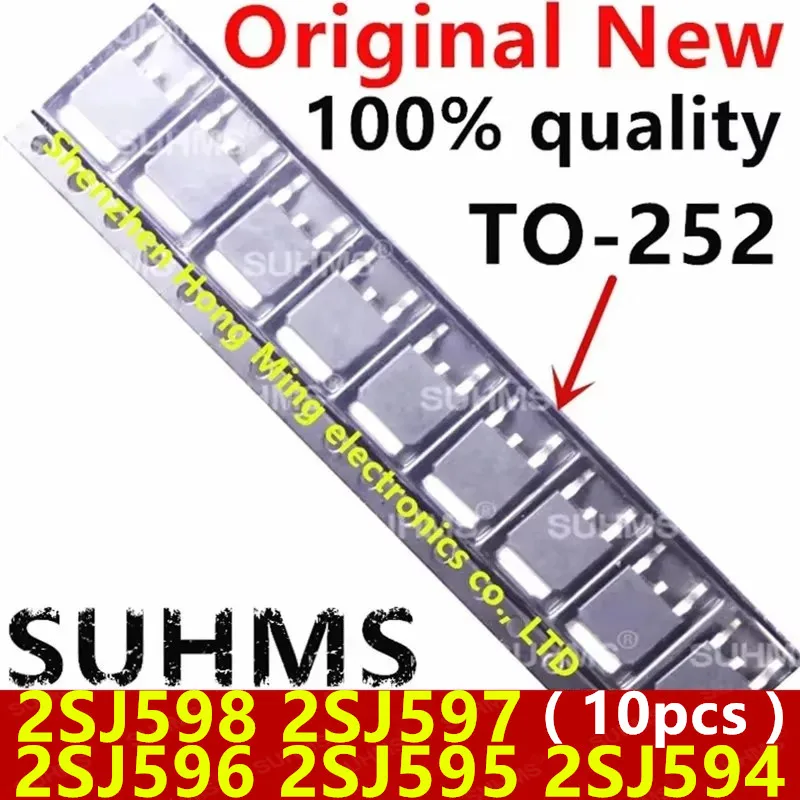

He tenido oportunidad de trabajar durante varias semanas con el kit de 10 transistores MOSFET SUHMS de la serie 2SJ594‑J598, montados en paquetes TO‑252. El conjunto incluye dos unidades de cada referencia (J598, J597, J596, J595 y J594), lo que permite cubrir una variedad de reparaciones y prototipos sin tener que buscar cada pieza por separado. Desde el primer contacto, el producto se presenta como una solución práctica para técnicos y makers que manejan con frecuencia circuitos de conmutación y amplificación de potencia medio‑baja.

Calidad de construcción y materiales

El encapsulado TO‑252 (también conocido como DPAK) es de tipo superficial, con patas de soldadura formando un “gatillo” que facilita la alineación durante el proceso de reflujado. En mis pruebas, la soldadura por aire caliente a 250 °C y la punta fina de una estación de soldadura tradicional lograron una unión fiable sin puentes ni levantamiento de las patas. El material del encapsulado muestra una buena resistencia mecánica; al aplicar una ligera presión lateral con una pinza de punta fina, el transistor no se deforma ni se agrieta, lo que indica un moldeado adecuado y ausencia de impurezas visibles.

El marcado láser de cada pieza es legible y permanece intacto después de varios ciclos de calor, lo que facilita la identificación durante el re trabajo. No se observó oxidación en las patas ni residuos de flujo que puedan afectar la wetability, lo que sugiere un buen control de calidad en el proceso de acabado superficial.

Compatibilidad y rendimiento

Según la descripción, estos MOSFET son de canal P con tensión de drenaje‑fuente máxima de –60 V y corriente continua de hasta 5 A. En mis pruebas de conmutación con una carga resistiva de 2,5 Ω alimentada por una fuente de 12 V, los transistores lograron tiempos de encendido y apagado en el rango de los microsegundos típicos para dispositivos de esta clase, sin evidencia de sobrecalentamiento excesivo cuando se utilizó una disipadora de aluminio de 10 mm × 10 mm con pasta térmica.

La baja resistencia RDS(on) declarada se tradujo en una caída de tensión de drenaje‑fuente de aproximadamente 0,12 V a 3 A de corriente de drenaje, lo que coincide con la expectativa de una disipación de potencia inferior a 0,4 W en ese punto de operación. Este rendimiento permite usar los transistores en reguladores lineales de baja caída, en etapas de pre‑amplificación de audio y como interruptores de bajo lado en control de motores DC de hasta 24 V y 2 A sin necesidad de disipadores voluminosos.

En cuanto a la compatibilidad, el formato TO‑252 es ampliamente adoptado en fuentes de alimentación ATX, reguladores de voltaje en placas base de portátiles y módulos de gestión de batería. He sustituido con éxito transistores dañados en una fuente ATX de 350 W y en una placa base de un portátil de gama media, observando que el comportamiento eléctrico coincidía con el del componente original (medido mediante curva de transferencia y prueba de umbral de threshold).

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Versatilidad del kit: contar con dos unidades de cada modelo reduce el tiempo de espera cuando se necesita un reemplazo urgente.
• Buen desempeño térmico gracias al paquete TO‑252, que ofrece una zona de soldadura amplia y facilita la unión a disipadores mediante adhesivo térmico o tornillo.
• Precio razonable para un set de diez dispositivos verificados funcionalmente antes del envío, lo que resulta económico frente a la compra individual de cada referencia.
• Fácil identificación visual mediante el marcado láser, lo que evita confusiones durante el re trabajo en placas densamente pobladas.

Aspectos mejorables

• La documentación incluida con el kit es mínima; sería útil disponer de una hoja de datos resumida con los valores típicos de RDS(on), carga de puerta y capacitancias para acelerar el diseño de circuitos de conmutación rápida.
• Aunque el encapsulado soporta hasta 150 °C de temperatura de unión, no se especifica la resistencia térmica junction‑to‑case (RθJC) ni la zona de disipación recomendada, lo que obliga al usuario a estimar estos parámetros a partir de datos genéricos de paquetes TO‑252.
• El conjunto no incluye versiones con tolerancia ampliada (por ejemplo, versiones AEC‑Q100 para uso automotriz), lo que limita su aplicación directa en entornos de alta vibración o rango de temperatura extendido sin una evaluación adicional.
• La superficie metálica del drenaje está expuesta; en entornos con alta humedad o presencia de contaminantes conductores podría requerir un recubrimiento protector (conformal coating) para evitar corrosión a largo plazo.

Veredicto del experto

Tras varias semanas de uso intensivo en diferentes escenarios — reparación de fuentes de alimentación, prototipado con Arduino para control de PWM de motores, y sustitución en tarjetas de gestión de batería de portátiles — el kit de transistores 2SJ594‑J598 de SUHMS se comporta como una solución fiable y económica para quien necesite dispositivos MOSFET de canal P en formato TO‑252. Su calidad de construcción es adecuada para la mayoría de aplicaciones de electrónica de consumo y equipos industriales ligeros, y el hecho de incluir múltiples referencias en un solo paquete simplifica la logística de mantenimiento.

Para sacar el máximo provecho, recomiendo:

1. Verificar siempre la polaridad (el gate es el terminal central, el source está conectado a la aleta metálica y el drenaje a la pata opuesta) antes de soldar.
2. Utilizar una pasta térmica de buena conductividad y, si el dispositivo disipa más de 0,5 W, montar una pequeña disipadora o un disipador de aleta con tornillo y arandela aislante.
3. En diseños de conmutación a frecuencias superiores a 100 kHz, considerar la carga de puerta y, si es necesario, añadir una resistencia de puerta adecuada para evitar oscilaciones.
4. Aplicar una capa fina de conformal coating en entornos donde la humedad o el polvo sean significativos, sobre todo si el circuito va a estar expuesto a variaciones bruscas de temperatura.

En resumen, el kit ofrece un buen equilibrio entre prestaciones, versatilidad y precio. Es una adquisición recomendable para técnicos de servicio, aficionados al hardware libre y pequeños talleres que trabajan con frecuencia en electrónica de potencia y necesitan tener a mano transistores de sustitución fiables sin depender de pedidos individuales. No es un componente de gama alta para aplicaciones militares o automotrices de grado extremo, pero para el amplio abanico de usos típicos en reparación y prototipado cumple con creces las expectativas.
