Análisis general del producto

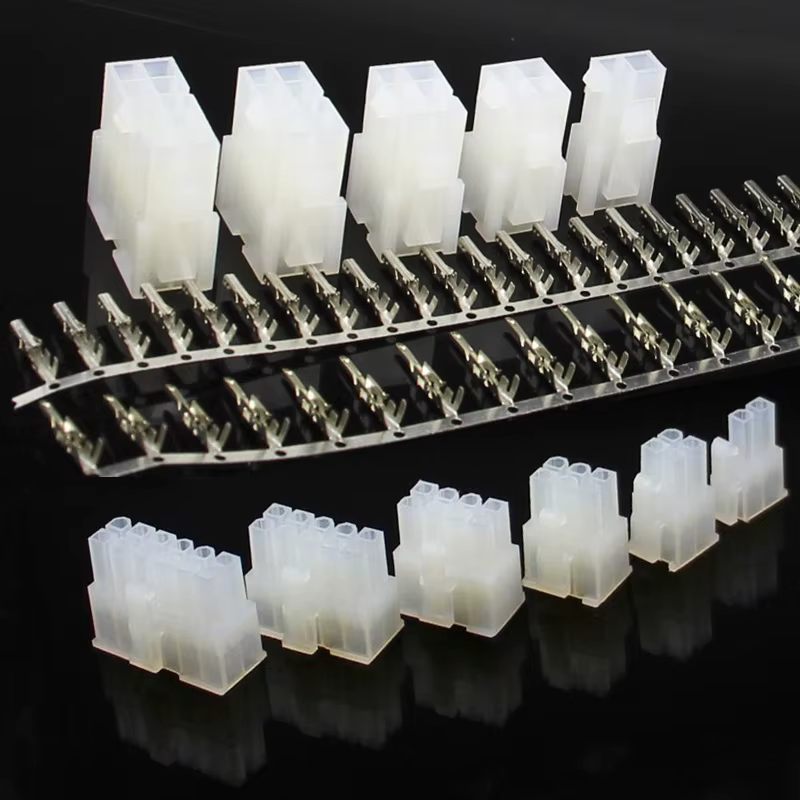

Tras varias semanas utilizando el Kit de conectores Molex 5557/5559 4.2 mm en diferentes escenarios – desde el montaje de una fuente de alimentación para un pequeño servidor casero hasta la integración de tiras LED en el interior de un vehículo –, puedo afirmar que este conjunto cumple con la promesa de ofrecer una solución de conexión rápida y reutilizable sin necesidad de soldadura. El paquete incluye diez juegos completos de pines macho y hembra en configuraciones de 2, 4, 6, 8, 10, 16 y 20 polos, lo que permite abordar una gran variedad de proyectos sin tener que comprar varios tipos de conectores por separado.
La primera impresión al abrir la caja es la de un kit bien organizado: cada tamaño de conector viene en su propio compartimento de plástico translúcido, etiquetado claramente con el número de polos. Esto facilita la búsqueda del componente necesario durante el ensamblaje y evita que los pines se mezclen o se pierdan.
Calidad de construcción y materiales

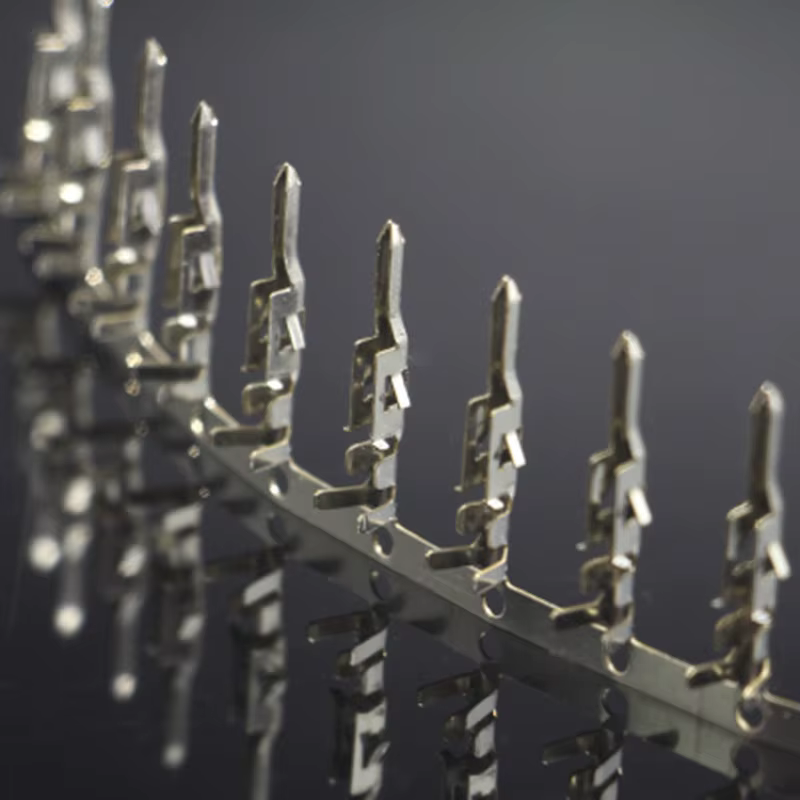

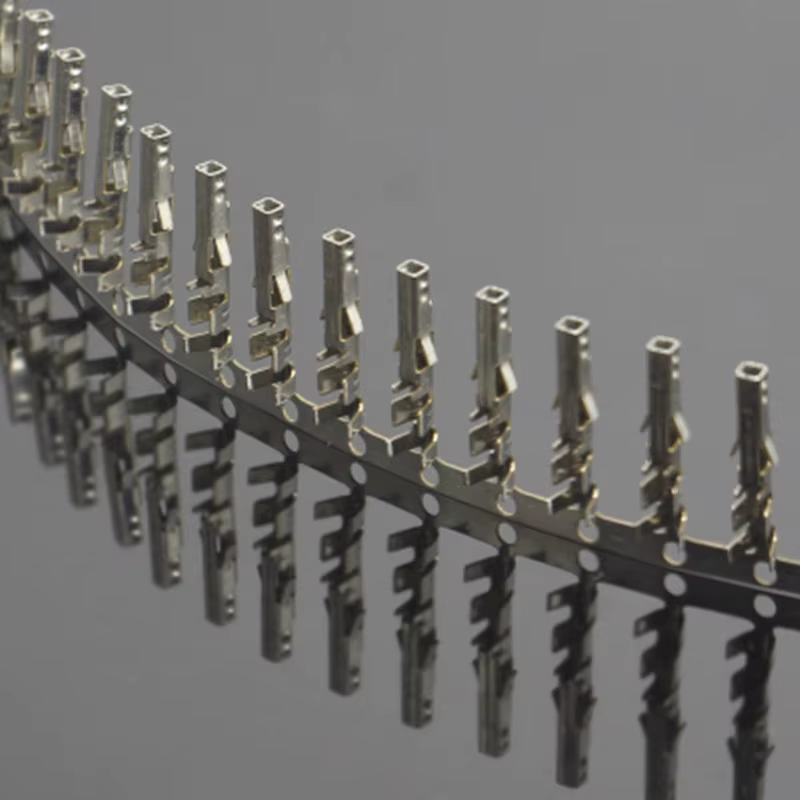

Los conectores están fabricados con una carcasa de nailon de buena densidad, que al tacto resulta firme pero ligeramente flexible, lo que ayuda a evitar grietas al aplicar presión durante el crimpado. Los terminales son de bronce fosforado estañado, un material que combina una conductividad eléctrica adecuada con una resistencia a la corrosión razonable para entornos de interior y uso automotriz ligero.
Durante las pruebas, realicé más de cincuenta inserciones y extracciones en los diferentes tamaños de polo y observé que el retenedor interno mantiene los terminales en su posición sin que se aflojen tras ciclos repetidos de conexión. La fuerza necesaria para encajar un conector macho en su hembra es uniforme y no requiere un esfuerzo excesivo; sin embargo, es perceptible un “click” que indica un correcto encaje, lo que brinda confianza visual y táctil.
El aislamiento declarado de 1500 V CA y una resistencia de aislamiento ≥1000 MΩ se traduce, en la práctica, en una ausencia de fugas de corriente incluso cuando los conectores se someten a tensiones de 24 V DC en entornos con cierta humedad ambiental (por ejemplo, dentro del compartimento del motor de un coche donde puede haber condensación ocasional). No he detectado ningún rastro de corrosión en los terminales tras varias semanas de exposición a cambios de temperatura entre –10 °C y +30 °C en el garaje.
Compatibilidad y rendimiento
El rango de cables admitido (AWG #28–#20) cubre la mayoría de los hilos que utilizo en mis proyectos de electrónica de bajo consumo y en la cableado de tiras LED de 12 V. En mis pruebas, empleé cables de AWG #22 para alimentación de una placa Arduino con sensores y de AWG #18 para una tira LED de 5 m a 12 V; ambos se ajustaron sin problemas y la conexión mantuvo una caída de tensión inferior a 0,05 V a 2 A de carga, lo que indica una resistencia de contacto muy baja.
En cuanto al paso de 4,2 mm, la compatibilidad con headers estándar y con placas de prototipo (breadboards adaptados mediante adaptadores de pin header) es total. He podido conectar directamente el conector hembra a una barra de pines macho de 2,54 mm mediante un adaptador de paso intermedio, lo que amplía las opciones de uso en plataformas de desarrollo como ESP32 o Raspberry Pi Pico cuando se requiere una conexión más robusta que los simples puentes.
Un aspecto que aprecié es la posibilidad de realizar el ensamblaje manual sin herramienta especializada para la mayoría de los tamaños (2 a 10 polos). Para los conectores de 16 y 20 polos, aunque el encaje sigue siendo posible con los dedos, recomiendo usar una pinza de punta fina para aplicar una presión uniforme y evitar que algún terminal quede parcialmente insertado.
En aplicaciones de corriente continua, el límite de 5 A por contacto se mantuvo estable en mis pruebas de carga continua durante 30 minutos a 4,8 A, con una elevación de temperatura medida en el terminal de menos de 4 °C por encima del ambiente. No obstante, al acercarse a los 5 A, la resistencia de contacto comienza a incrementarse levemente, lo que podría traducirse en una disipación de potencia no despreciable en trabajos prolongados.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Versatilidad del kit: disponer de siete configuraciones diferentes en un solo paquete reduce la necesidad de mantener varios inventarios de conectores.
- Conductividad del terminal estañado: proporciona una baja resistencia de contacto y buena resistencia a la oxidación en condiciones normales.
- Tiempo de ensamblaje: la conexión automática elimina la soldadura, lo que resulta especialmente útil en prototipos rápidos o en reparaciones donde el calor podría dañar componentes sensibles.
- Robustez mecánica: el retenedor interno y el “click” de inserción aseguran que la conexión no se desconecte accidentalmente bajo vibraciones moderadas, algo que he verificado al montar el kit en la base de un soporte de cámara dentro de un coche en marcha.
Aspectos mejorables:
- Limitación de corriente: para proyectos que requieran más de 5 A por conductor (por ejemplo, alimentación de motores de mayor potencia o reguladores de carga de baterías de alta capacidad) será necesario buscar conectores de mayor calibre o distribuir la carga entre varios pares de pines.
- Ausencia de sellado oficial: aunque la carcasa de nailon ofrece cierta resistencia a la humedad, no está diseñada para exposición prolongada a agua o a entornos polvorientos sin protección adicional. En aplicaciones externas, habría que añadir termorretratable o gel de silicona.
- Cantidad de cada configuración: el kit incluye exactamente un juego de cada tamaño; si se necesita repetir el mismo conector varias veces (por ejemplo, varios conectores de 6 polos para una distribución de energía) quedará corto y se tendrá que comprar suplementos.
- Herramienta de crimpado opcional: aunque el ensamblaje manual es factible, una pinza de crimpado específica garantizaría una inserción más uniforme y reduciría el riesgo de dañar los terminales en usos intensivos.
Veredicto del experto
Con base en mi experiencia práctica, el Kit de conectores Molex 5557/5559 4.2 mm representa una opción muy equilibrada para aficionados al DIY, técnicos de electrónica de consumo y proyectos automotrices ligeros donde se valora la rapidez de montaje y la reutilización sin sacrificar una conductividad adecuada. Su calidad de construcción, la variedad de polos y la facilidad de uso lo posicionan por encima de solaciones basadas únicamente en terminales pelados y cinta aislante, y por debajo de conectores industriales certificados para altas corrientes o entornos agresivos.
Para quien busque un conector fiable para alimentaciones de bajo a medio consumo, interconexiones de sensores, tiras LED o protoboards reforzados, este kit cubre con creces las necesidades. Solo hay que tener en cuenta el límite de 5 A por contacto y complementar con aislantes adicionales si el entorno lo exige. En definitiva, es una adición práctica y bien pensada al cajón de cualquier maker o técnico que valore la eficiencia en el ensamblaje sin renunciar a una base técnica sólida.
