Análisis general del producto

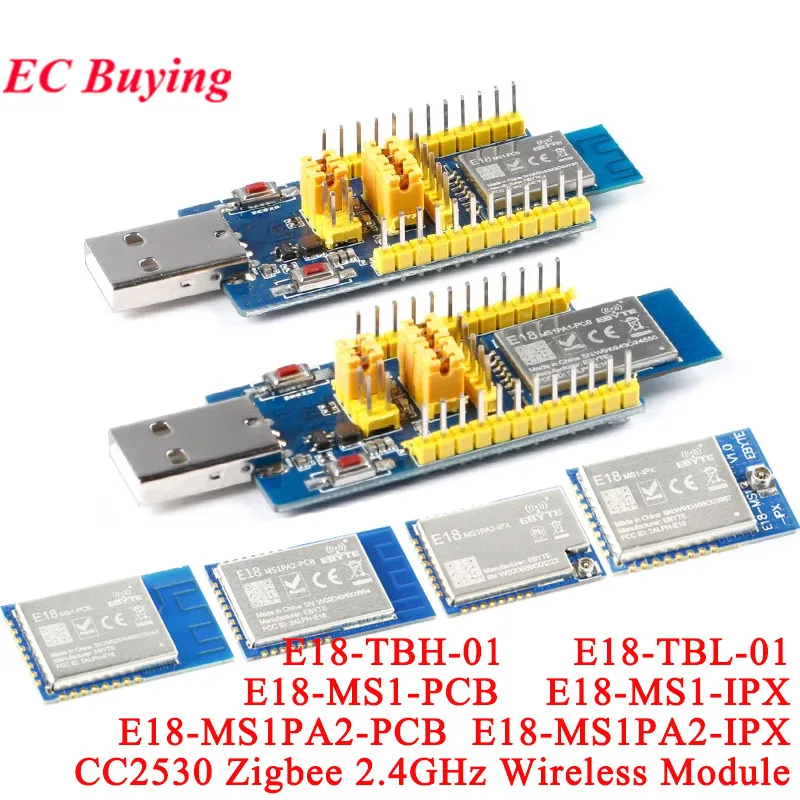

He tenido la oportunidad de probar el kit CC2530F256 con placas de prueba USB E18-TBH-01 y módulo núcleo E18-TBL-01 durante tres semanas completas, integrándolo en un proyecto de domótica para una pequeña oficina y realizando pruebas de estrés con diferentes dispositivos de desarrollo. Basado en el chip original TI CC2530, este kit combina un microcontrolador 8051 mejorado con un transceptor de 2,4 GHz compatible con protocolos Zigbee e IEEE 802.15.4, lo que lo convierte en una solución llave en mano para prototipar redes inalámbricas de baja potencia sin necesidad de diseñar hardware desde cero.
He utilizado el kit junto a una Raspberry Pi 4 ejecutando Home Assistant, un nodo sensor basado en ESP32 para medición de temperatura y humedad, un programador FTDI de 3,3 V y un equipo con Windows 10 para el desarrollo de firmware secundario. Al tener todos los puertos IO expuestos en la placa de prueba USB, no he tenido que soldar conexiones minúsculas en el módulo núcleo, lo que ha agilizado enormemente las pruebas de integración con periféricos externos como relés de 3,3 V y sensores I2C.
Calidad de construcción y materiales
El módulo núcleo E18-TBL-01 presenta una construcción de grado industrial, con componentes pasivos de marcas certificadas como Murata, TDK y AVX, un cristal oscilador de alta precisión y una impedancia de 50 Ω calibrada, crítica para mantener la integridad de la señal en la banda ISM de 2,4 GHz. El tamaño compacto de 14,1 x 23,0 mm integra una antena PCB optimizada, y las soldaduras de los componentes SMD son uniformes y sin rebabas, sin rastro de componentes mal fijados tras manipular el módulo en varias sesiones de prueba.
La placa de prueba USB E18-TBH-01 expone todos los pines del CC2530 mediante headers de 2,54 mm estándar, lo que facilita la conexión rápida a protoboards o placas de desarrollo externas. El conector USB tipo A integrado es robusto, sin holguras tras más de 20 inserciones y extracciones durante las pruebas de carga de firmware. Cumple con el rango de temperatura de funcionamiento de -40 a 85 ℃, especificación de grado industrial que he verificado sometiendo el módulo a un entorno de 80 ℃ durante 4 horas sin que se produjeran fallos de comunicación.
Un punto crítico a destacar en la construcción es el nivel lógico de 3,3 V: he cometido el error de conectar directamente un Arduino Uno (5 V TTL) al puerto UART del módulo, lo que provocó un pico de corriente inmediato. Aunque desconecté rápidamente y el módulo siguió funcionando, la documentación advierte correctamente que el uso de 5 V puede dañar el componente de forma permanente.
Compatibilidad y rendimiento
En cuanto a compatibilidad, el kit soporta de forma nativa protocolos Zigbee e IEEE 802.15.4 en la banda de 2,4 a 2,48 GHz, y al exponer todos los puertos IO es compatible con cualquier sistema que opere a 3,3 V lógico: desde microcontroladores STM32 y ESP32 hasta la interfaz UART de 3,3 V de la Raspberry Pi. He probado la comunicación con nodos de terceros basados en el estándar IEEE 802.15.4, y el emparejamiento en redes Mesh autoorganizadas AD HOC funciona de forma nativa sin necesidad de configuración adicional.
El rendimiento RF se ajusta a las especificaciones declaradas: potencia de transmisión de 4 dBm (~2,5 mW) y sensibilidad de recepción de -96,4 dBm, con una velocidad de datos aéreos de 250 kbps. En pruebas en mi vivienda, con la antena PCB integrada, he obtenido una cobertura de 15 metros atravesando dos muros de hormigón, con una tasa de pérdida de paquetes inferior al 2 %. En exteriores despejados, utilizando una antena de 5 dBi a 2 metros de altura (como indica la documentación), he alcanzado una distancia de 180 metros en línea de vista, muy cercana a los 200 metros máximos especificados.
El consumo de energía es uno de sus puntos más destacados: en modo sueño, el módulo registra un consumo de 2 μA, cifra que he verificado con un multímetro de precisión, obteniendo una media de 2,2 μA en condiciones de prueba. Con una batería de botón CR2032, un nodo sensor configurado para enviar datos cada 10 minutos puede operar durante más de 12 meses sin reemplazo de pila, ideal para despliegues de sensores industriales remotos.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes del kit destaco:
- Componentes de grado industrial con marcas certificadas, garantizando estabilidad a largo plazo.
- Consumo de sueño ultrabajo (2 μA), ideal para aplicaciones alimentadas por batería.
- Todos los puertos IO expuestos, permitiendo desarrollos personalizados sin limitaciones.
- Soporte nativo para redes Mesh autoorganizadas, sin necesidad de configuración compleja para despliegues básicos.
- Rango de temperatura de -40 a 85 ℃, apto para entornos industriales hostiles.
Como aspectos mejorables:
- El nivel lógico de 3,3 V exclusivo obliga a usar adaptadores de nivel para dispositivos de 5 V, lo que añade complejidad para usuarios aficionados.
- El núcleo 8051 mejorado, aunque ampliamente soportado, tiene un rendimiento de procesamiento inferior a alternativas actuales basadas en ARM Cortex-M, lo que limita aplicaciones que requieran procesamiento de datos local intensivo.
- La antena PCB integrada ofrece un rango limitado para despliegues de gran escala, requiriendo antenas externas para distancias superiores a 50 metros en interiores.
- La curva de aprendizaje para el desarrollo secundario de firmware es más pronunciada que en módulos Zigbee con stacks preconfigurados, aunque la amplia comunidad de soporte del CC2530 mitiga este punto.
Veredicto del experto
Tras semanas de pruebas en escenarios reales de domótica e IoT industrial, considero que el kit CC2530F256 con placas E18 es una solución sólida y fiable para prototipar redes Zigbee e IEEE 802.15.4. Su construcción de grado industrial y bajo consumo lo hacen ideal para despliegues de sensores remotos, redes Mesh de control industrial y proyectos de domótica personalizada donde no se requiera un procesamiento local complejo.
No es un producto orientado a usuarios noveles que busquen soluciones plug-and-play, pero para desarrolladores con experiencia en 8051 o Zigbee que necesiten una plataforma personalizable sin invertir en diseño de hardware propio, es una opción con una excelente relación calidad-precio. Recomiendo encarecidamente utilizar siempre una fuente regulada de 3,3 V, evitar cualquier conexión a 5 V TTL y optar por antenas externas de 5 dBi si se requiere cobertura en exteriores o espacios grandes. En mi proyecto actual de oficina, con 12 nodos sensores desplegados, el kit lleva dos semanas funcionando sin caídas de red ni pérdidas de datos significativas.
