Descripción

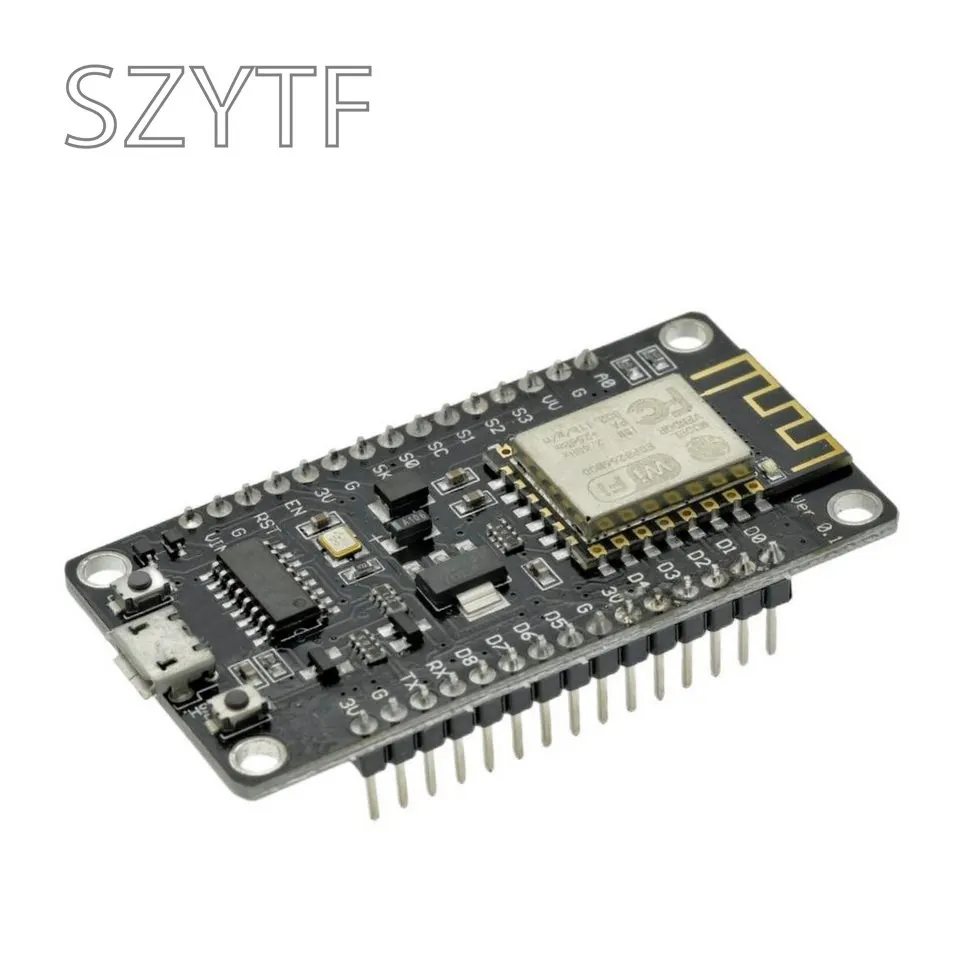

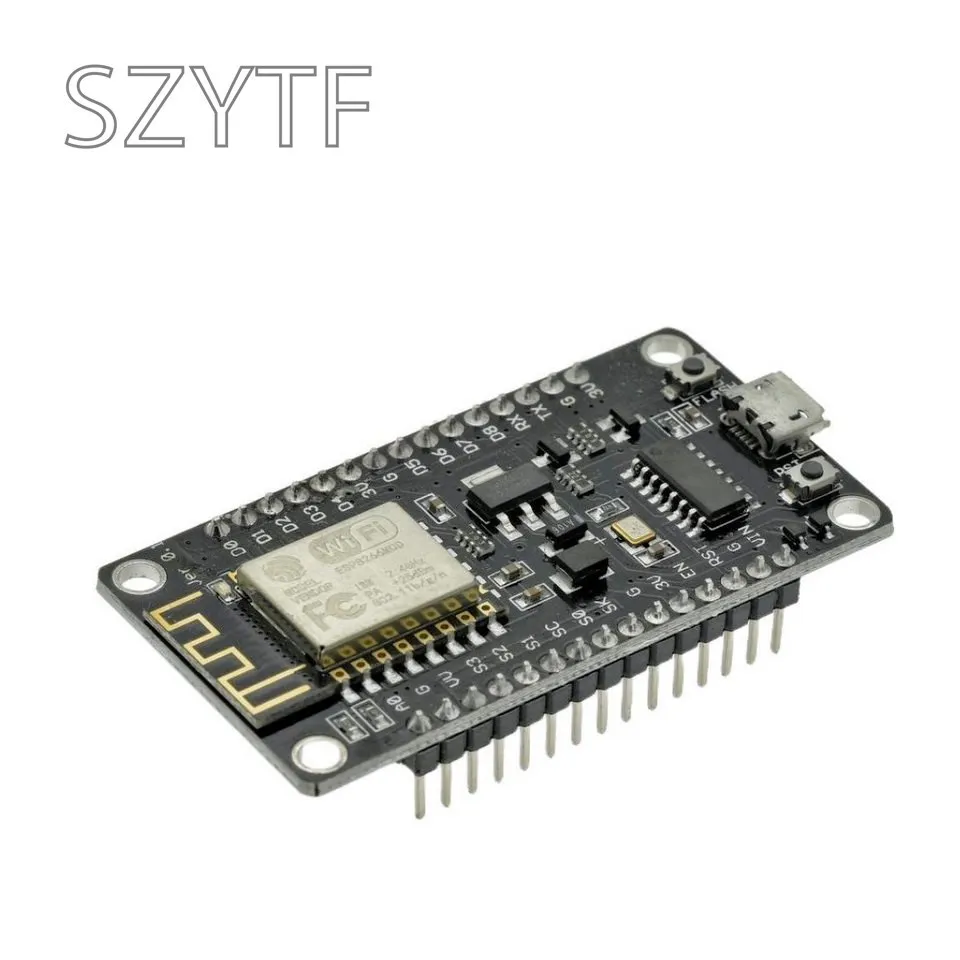

Interfaz micro USB ESP8266 CH340
Descripción del producto:
El producto es una placa de desarrollo del módulo esp12eWiFi.Le agregamos circuitos periféricos para facilitar el aprendizaje, el desarrollo y el uso.El chip de puerto serie ch340g utilizado en el circuito periférico tiene estabilidad
Rendimiento y es muy conveniente para la depuración.Simplemente conéctelo a la computadora con un cable mrico usB, puede descargar el programa de depuración y grabar el firmware con un software especial.
Parámetros del módulo WiFi:
1.802.11 grande/n
2.Certificación inalámbrica FCC
3.Micro MCU de 32 bits Tensilica l106 de potencia ultrabaja integrado, la frecuencia principal admite 80 MHz y 160 MHz y admite RTOS4.ADC integrado de alta precisión de 10 bits
5.Pila de protocolos TCP/IP integrada
6.Tr switch integrado, balun, LNA, amplificador de potencia y red correspondiente7.PLL, regulador de voltaje y componentes de administración de energía integrados, en modo 802.11b + potencia de salida de 20dbm
8.Agregación de A-MPDU y A-MSDU y intervalo de protección de 0,4 s9.WiFi a 2,4 GHz, compatible con el modo de seguridad WPA/WPA2
10. soporte en actualización remota y actualización OTA en la nube11.Admite modo de trabajo STA APi sta+AP
12.Admite la función de configuración inteligente (incluidos dispositivos Android y lOs)13.HSPI, UART, I2C, I2S, control remoto por infrarrojos, PWM.GPIO
14.La corriente de mantenimiento del sueño profundo es de 10 uA y la corriente de apagado es inferior a 5ua.
despertar, conectar y transferir paquetes de datos en 15,2 ms
16.El consumo de energía en estado de espera es inferior a 1,0 mw (dtim3)
17.Rango de temperatura de funcionamiento: - 40℃ - 125℃

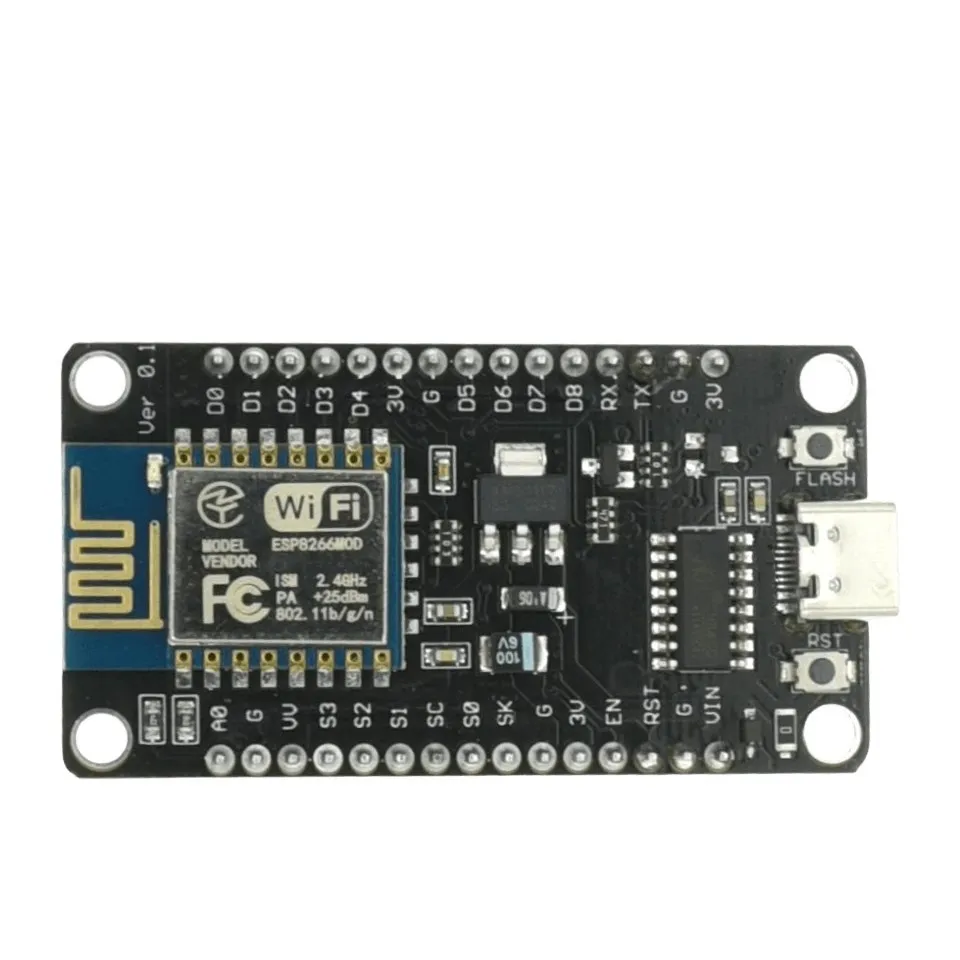

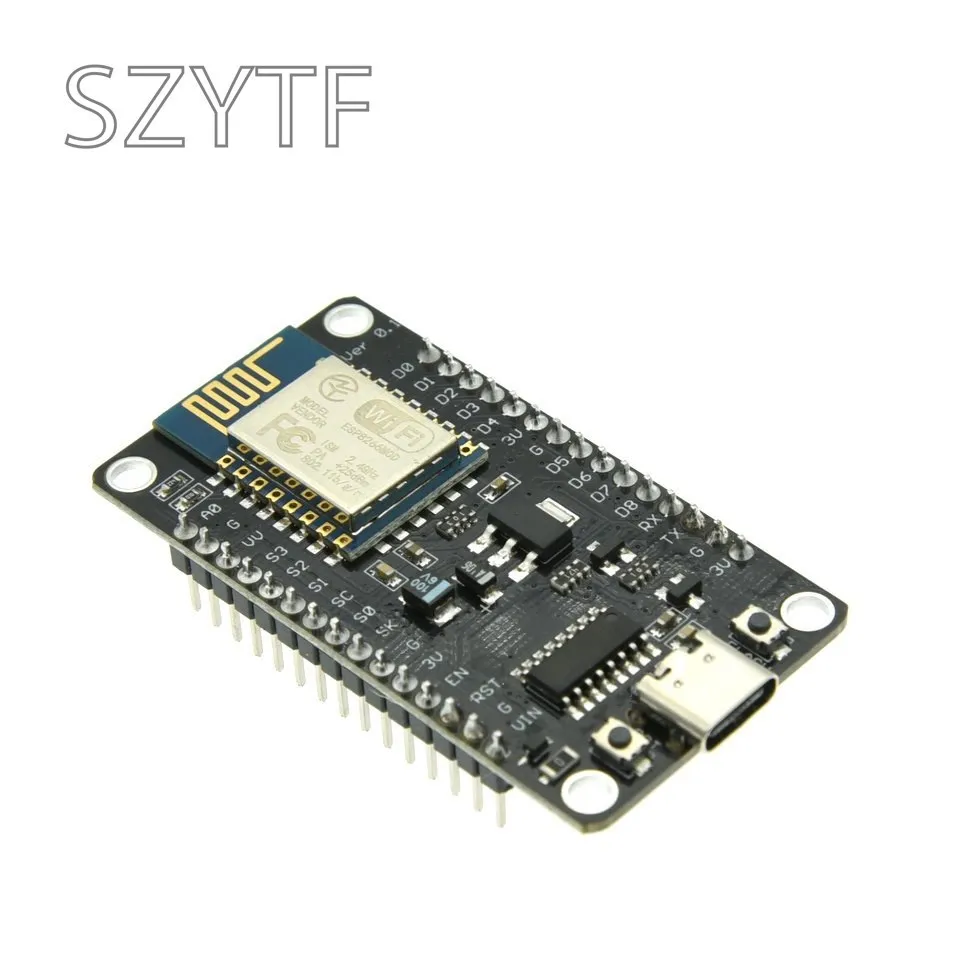

Interfaz ESP8266 CH340 TYPE-C
Características del producto:
802.11b/g/n
Micro MCU Tensilia L106 de consumo de energía ultrabajo integrado de 32 bits, con frecuencia principal compatible con 80
ADC integrado de alta precisión de 10 bits
Pila de protocolos TCP/IP integrada
Conmutador TR integrado, balun, LNA, amplificador de potencia y red correspondiente
Componentes integrados de PLL, regulador de voltaje y administración de energía, +18 dBm A-MPDU, agregación A-MSDU y intervalo de protección de 0,4 s en modo 802.11b
Wi Fi a 2,4 GHz, compatible con el modo de seguridad WPA/WPA2
Admite actualización local AT y actualización OTA en la nube
Admite modo de trabajo STA/AP/STA+AP
Admite funciones de configuración inteligente (incluidas para dispositivos iOS) HSPI, | ART, I2C, I2S, control remoto IR, PWM, GPIO, la corriente de mantenimiento del sueño profundo es de 20 A.La corriente de apagado es inferior a 5uA
Despierta, conecta y transfiere paquetes de datos en 2 ms
El consumo de energía en modo de espera es inferior a 1,0 mW (DTM3)

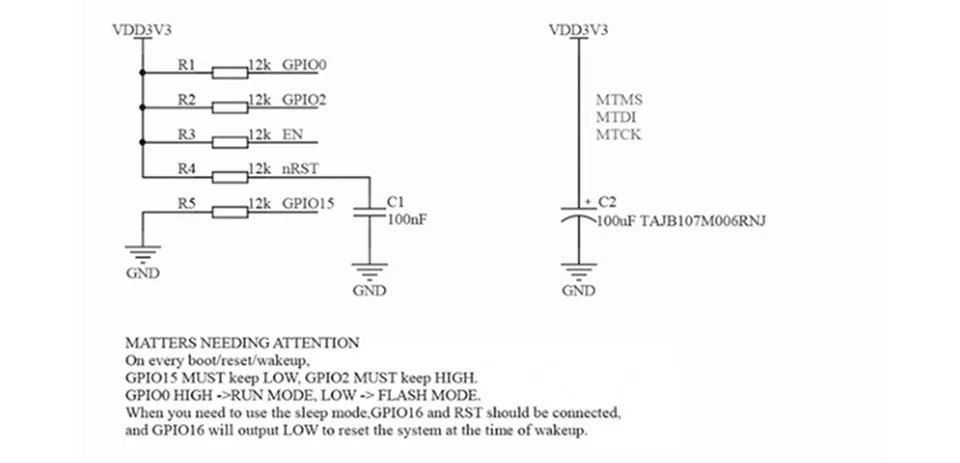

Circuito de aplicación:
