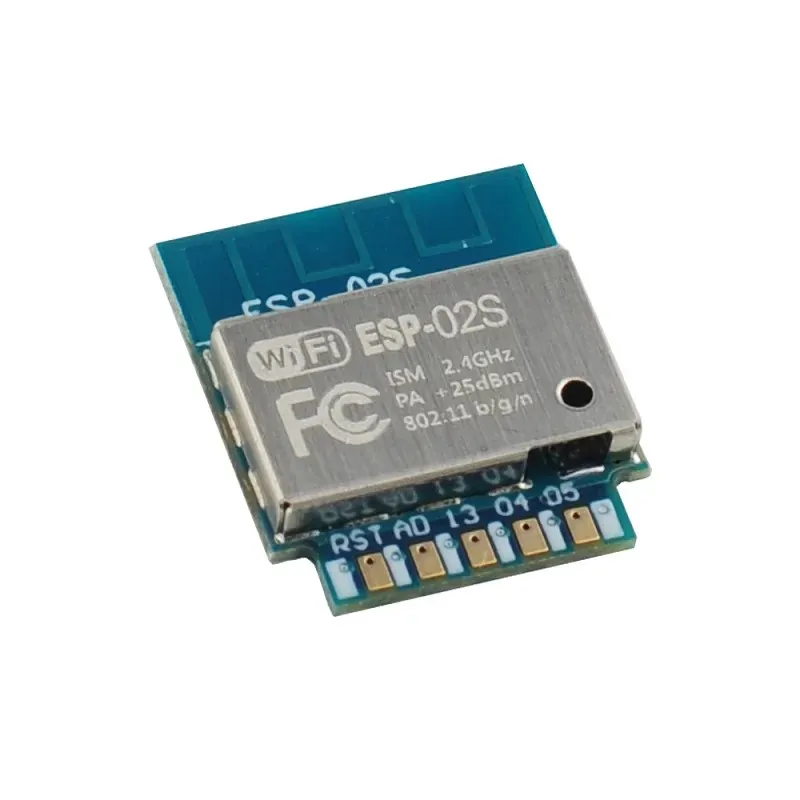

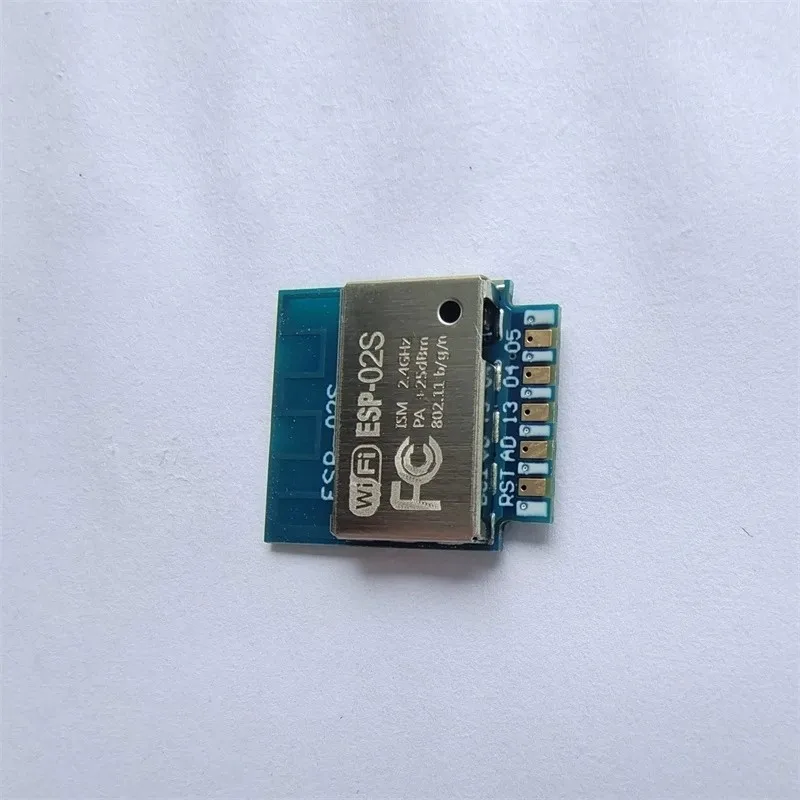

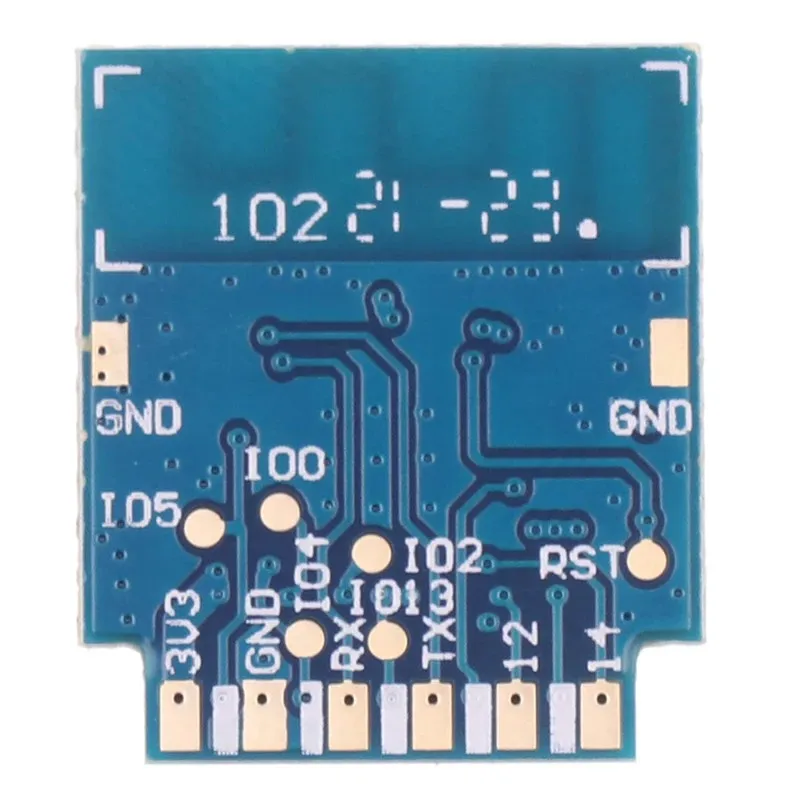

Módulo Wi-Fi ESP-02S TYWE2S serie Golden Finger paquete ESP8285 transmisión transparente inalámbrica Compatible con ESP8266

Introducción del producto

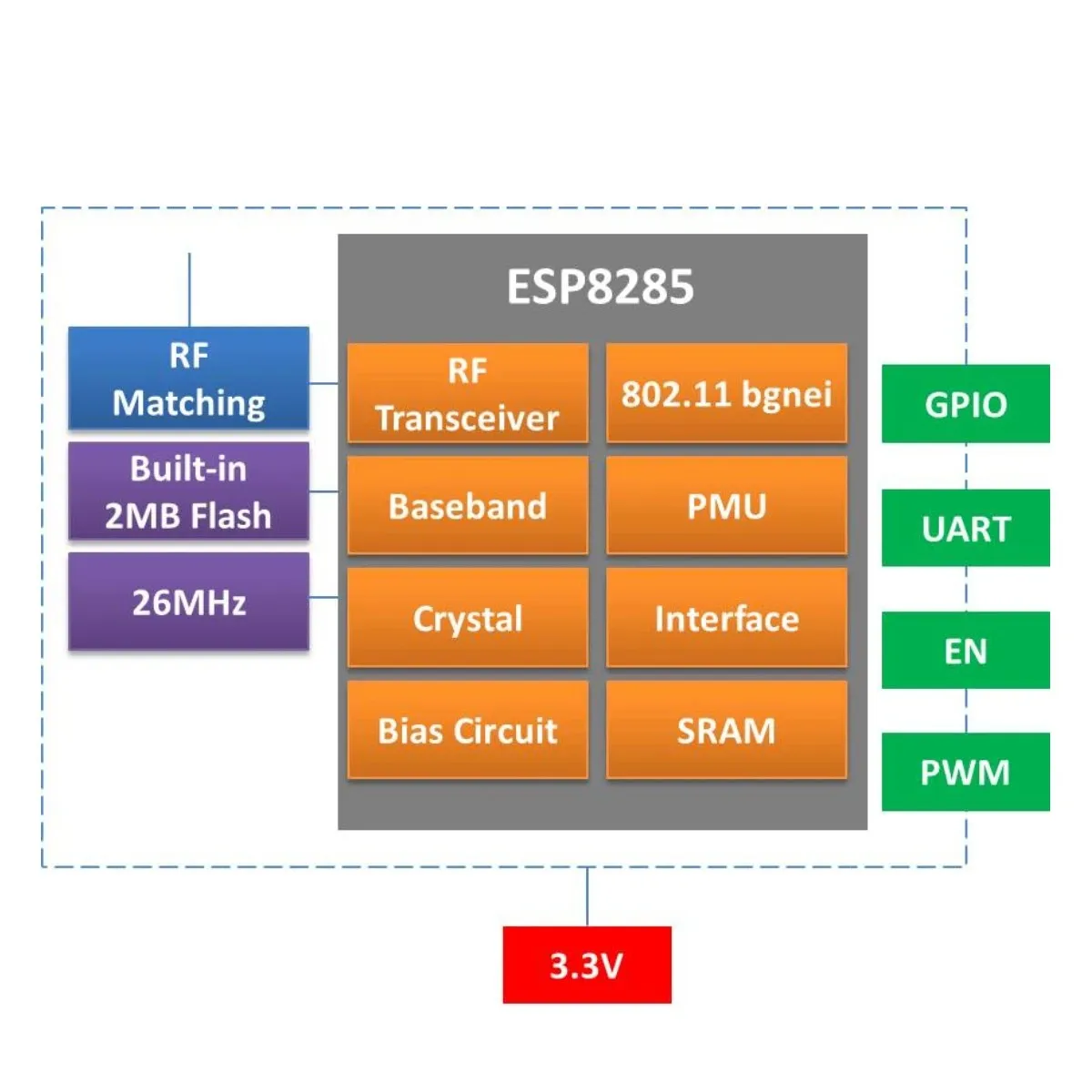

TYWE2S (ESP-02S) es un módulo WiFi de tamaño pequeño y bajo costo, el módulo está empaquetado con dedos dorados, lo cual es conveniente para productos de soldadura enchufables.El chip del módulo es ESP8285, su memoria incorporada es de 16 Mbit, ESP8285 utiliza flash incorporado, que tiene un mejor rendimiento antiestático que ESP8266.

Aplicaciones

Hogar inteligente, Internet de las cosas industrial, mercado transparente.

Especificaciones técnicas

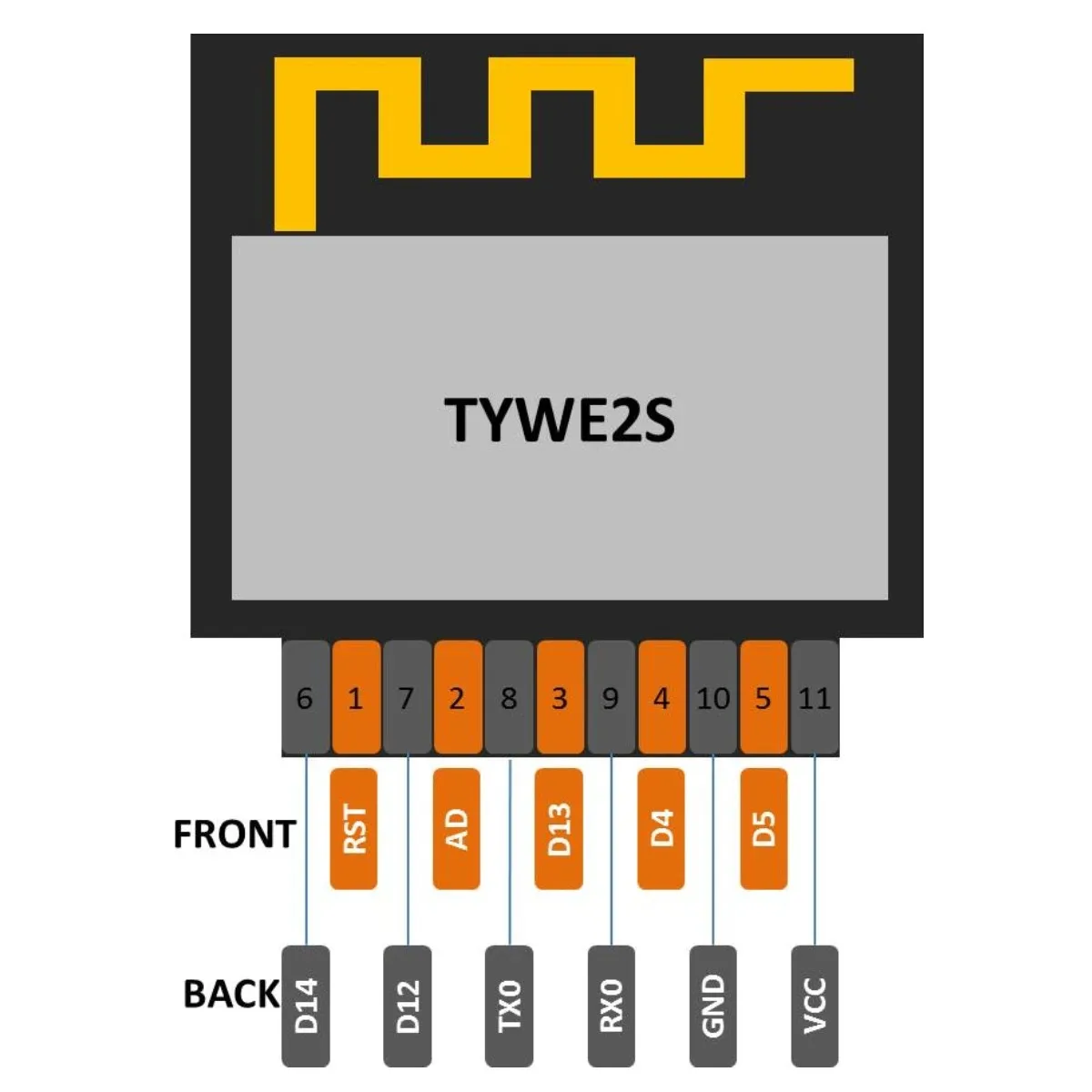

A. Diagrama de definición de pines

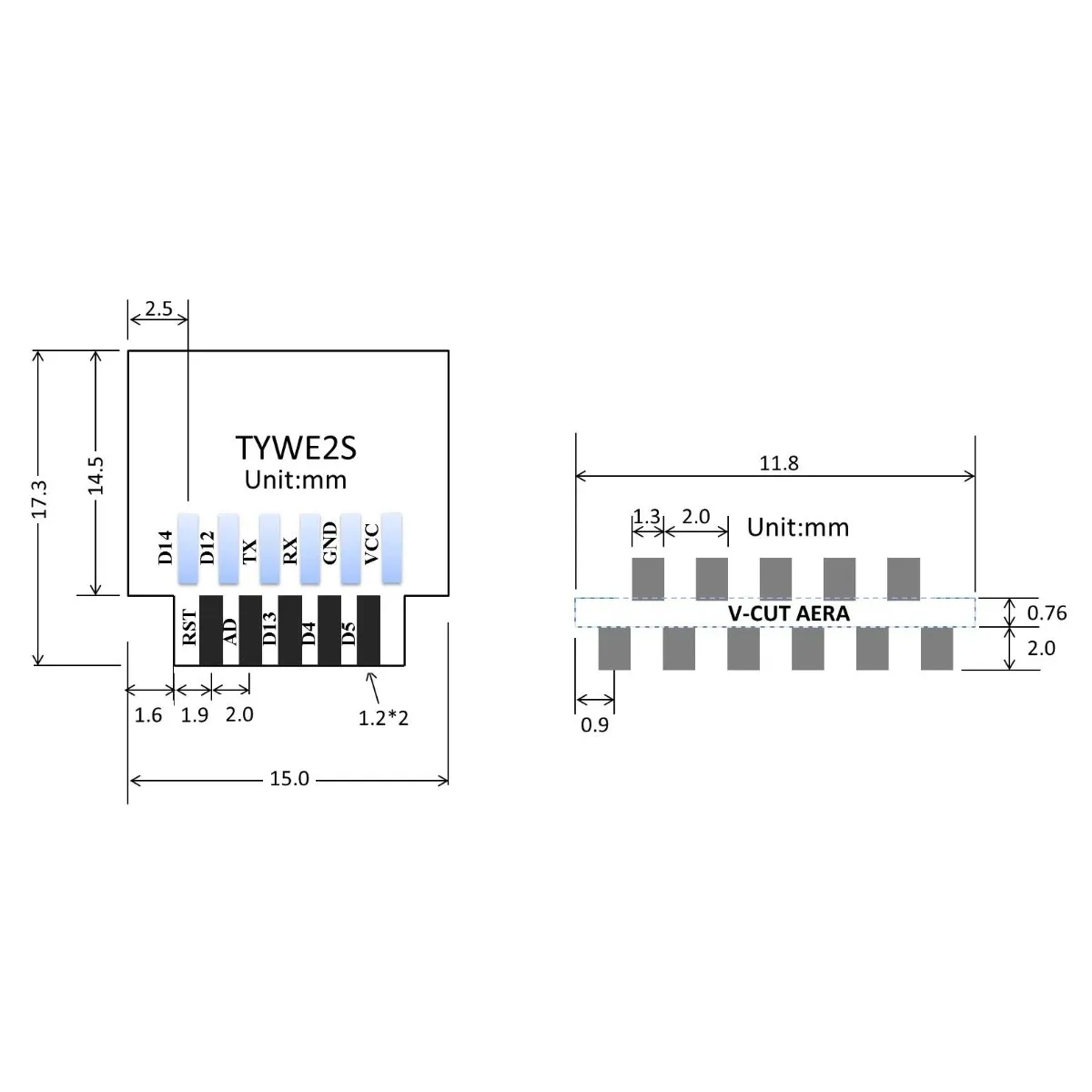

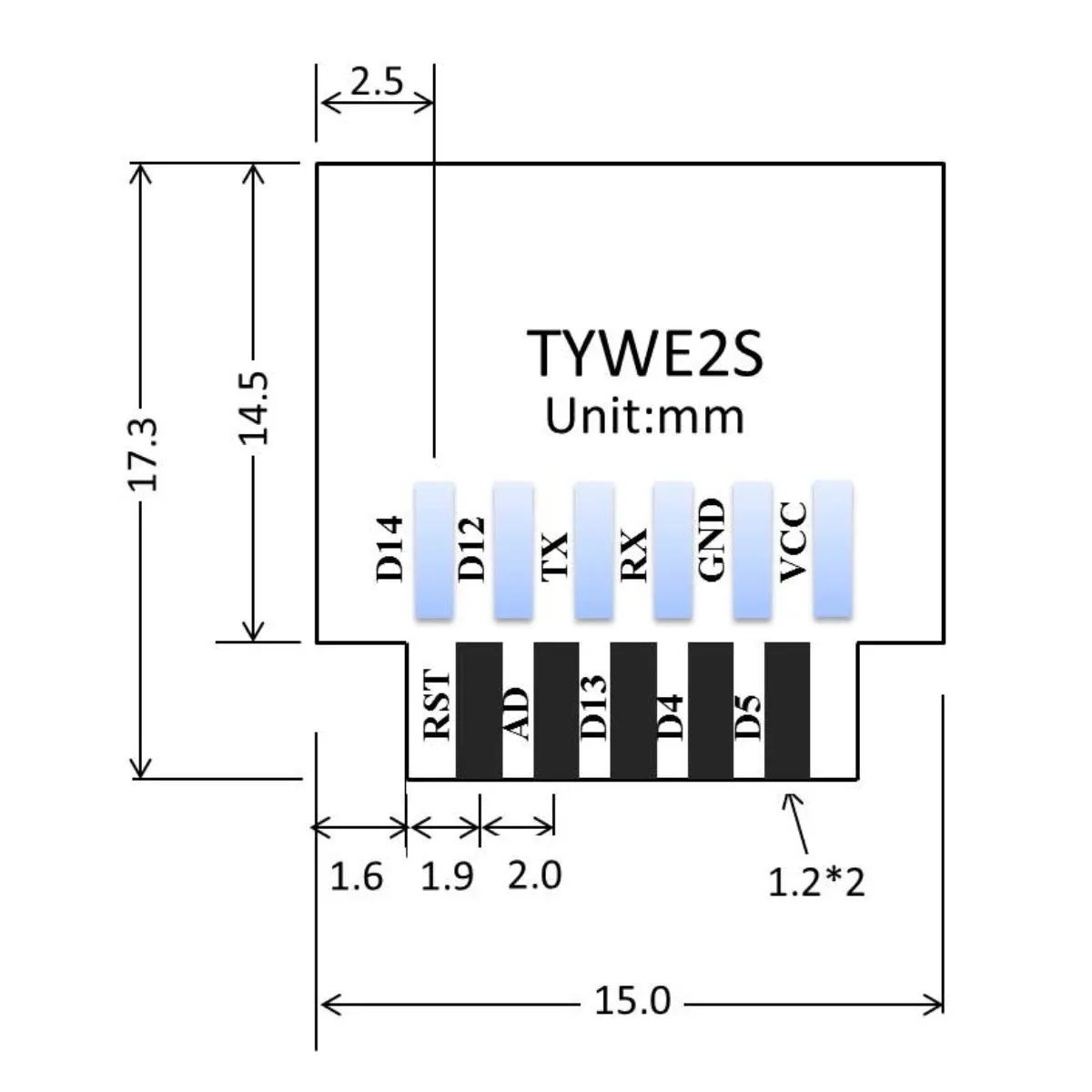

B. Dibujo del paquete del módulo

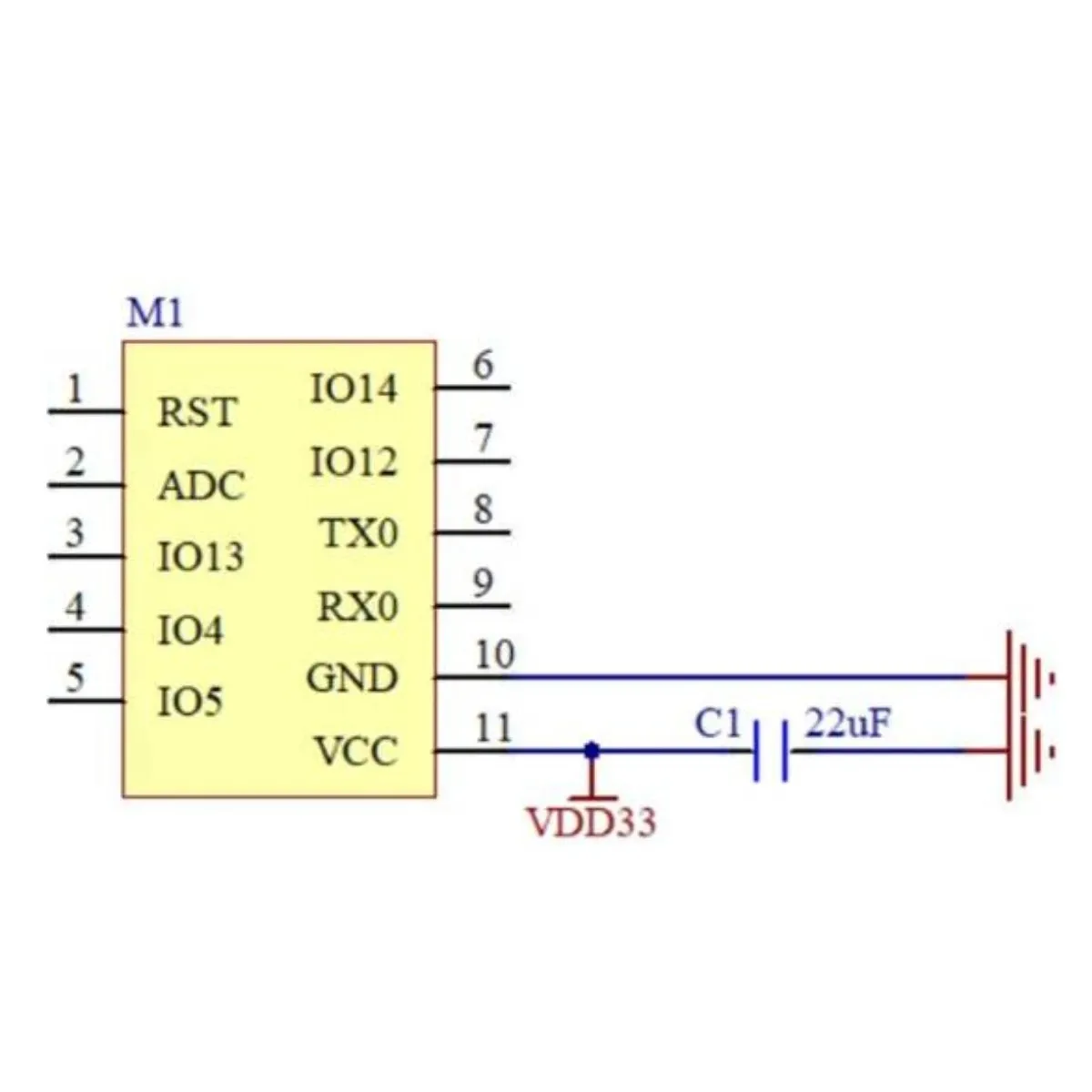

C. Esquema de aplicación

D. Cómo programar: GPIO0 se puede programar siempre que el nivel bajo esté conectado a tierra.Después de la programación, cancele la conexión a tierra, de lo contrario no funcionará.

Nota

1.La corriente instantánea máxima de la frecuencia de radio ESP8285 puede alcanzar 400 ~ 500 mA, por lo que el requisito mínimo de suministro de energía es 500 mA.No se pueden utilizar LDO como XC6206 y 7533;

2.La capacidad antiestática del ESP8285 es ligeramente más débil.Preste atención a la protección electrostática en la estación seca en invierno;

3.Según el requisito de fuente de alimentación de 500 mA, se recomienda que el cableado entre la fuente de alimentación y la tierra no sea inferior a 30 mil.Si la línea eléctrica tiene vías, se recomienda hacer de 2 a 3 para evitar desviaciones en la producción de PCB;

4.Para obtener un mejor rendimiento de RF, consulte el método de colocación del módulo en el manual.Si el producto tiene requisitos de certificación, se recomienda que no haya cableado paralelo cerca de la antena PCB y que la interfaz de descarga esté reservada lejos de la plataforma de la antena;

5.Se recomienda borrar el módulo antes de descargar el programa, de lo contrario puede provocar algún error en el inicio;

6. Si el módulo no arranca normalmente y sigue reiniciándose, se recomienda verificar la línea de alimentación, incluidos los parámetros del material de la fuente de alimentación, el ancho de la traza de energía, las vías en la traza de energía, los diodos conectados en serie a la fuente de alimentación, etc. ;
