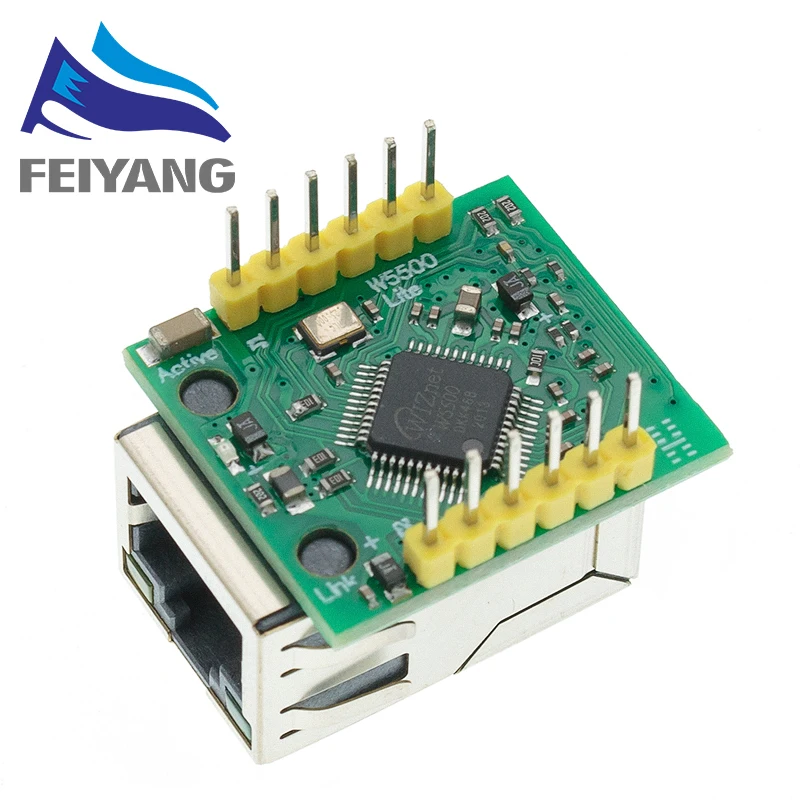

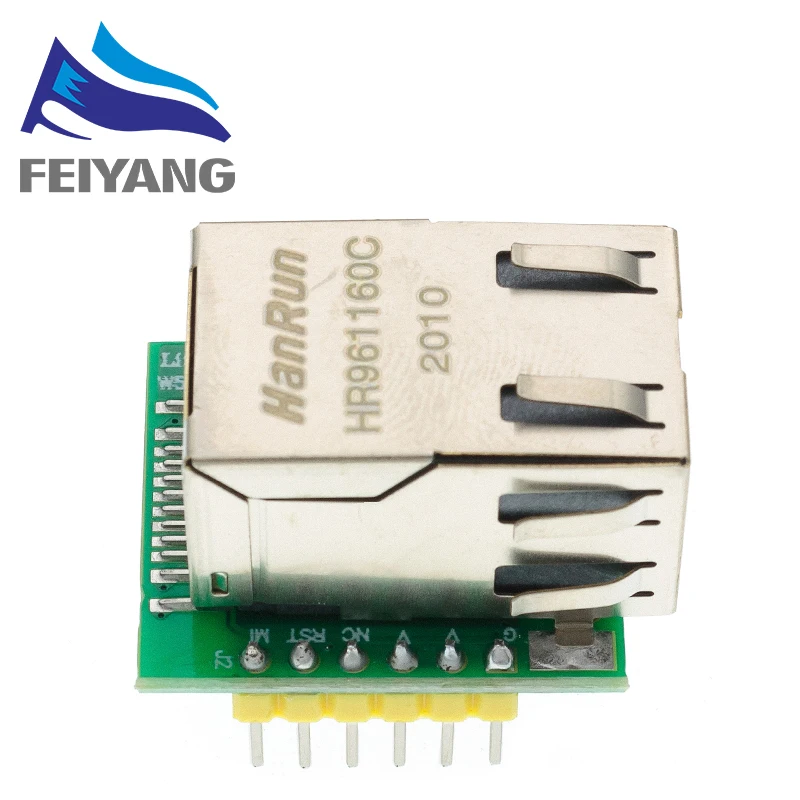

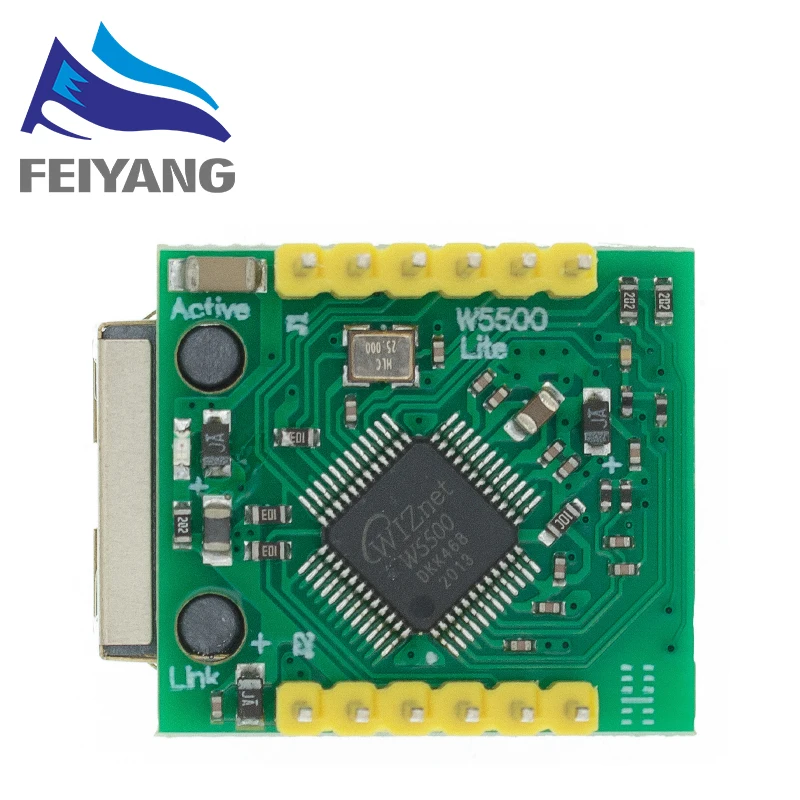

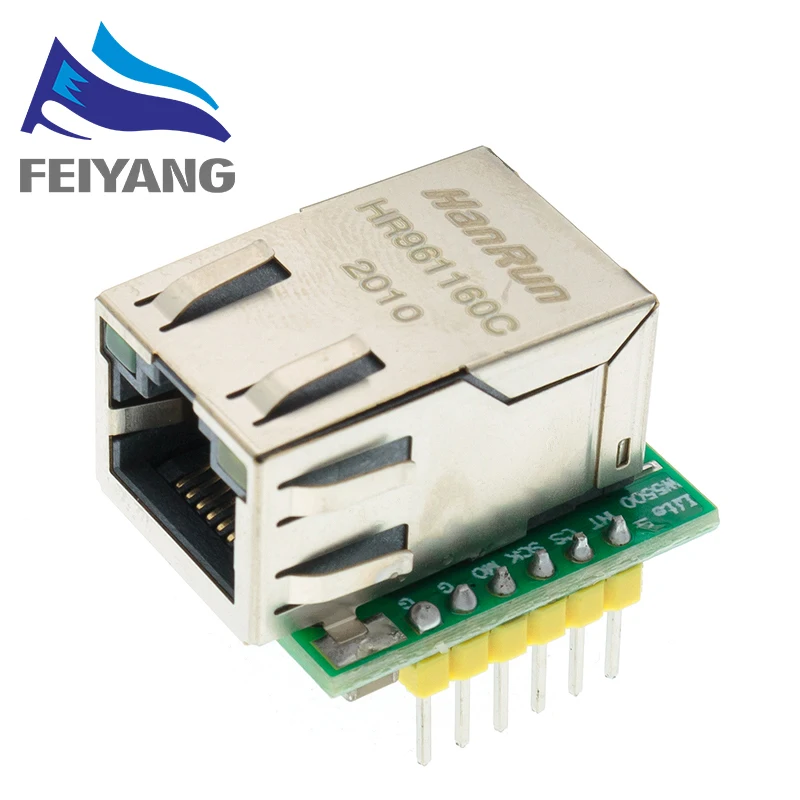

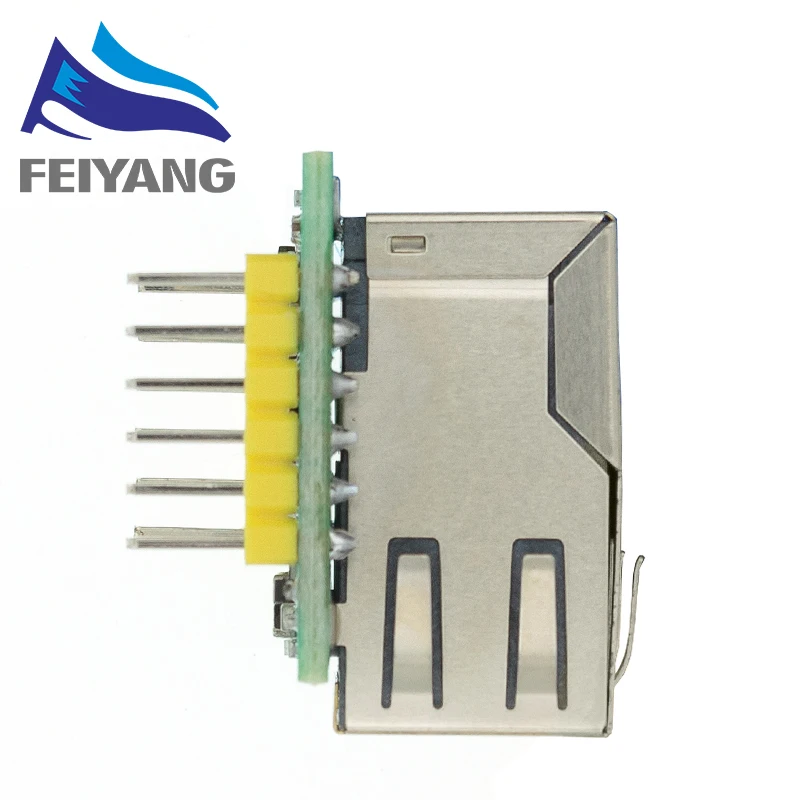

Módulo W5500 Interfaz SPI Módulo Ethernet W5100W5200 USR-ES1 Compatible

Modo de fuente de alimentación: fuente de alimentación externa de 3,3 V, la corriente debe ser superior a 200 mA;

Interfaz de control: nivel TTL, interfaz SPI de 3,3 V;

Tamaño de PCB: 23 * 25 mm;

Dimensiones mecánicas: 28,5 * 23 * 24;

USR-ES1 es el módulo Ethernet de una interfaz SPI, la interfaz tiene un nivel TTL de 3,3 V, voltaje de fuente de alimentación de +3,3 V, asegúrese de que la corriente no sea inferior a 200 mA, el voltaje es continuo y estable +3,3 V.

• Interfaz SPI de alta velocidad 80MHz

• El usuario de la pila de protocolos Hardware-TCPIP integrado, casi sin comprender los complejos conocimientos del protocolo de red

• Admite hasta 8 enchufes

• Admite protocolo TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

• Integración de la capa de enlace de datos, capa física.

• Apoyar la despertar

• Admite interfaz periférica serial de alta velocidad (modelo SPI 0, 3)

• Buffer interno de recepción de 32K bytes

• La capa física (PHY) Ethernet 10BaseT/100BaseTX integrada

• Admite negociación automática (full duplex o half duplex basados en 10/100)

• No es compatible con el parche IP

• El voltaje de funcionamiento de la señal de voltaje de 3,3 V, E/S y 5 V

• Pantalla LED (full duplex o half duplex, conexión de red, velocidad de red, activo)

• Paquete tipo pin ultra pequeño, conveniente para aplicaciones integradas

• Aplicación del proyecto de muestra C
