Descripción

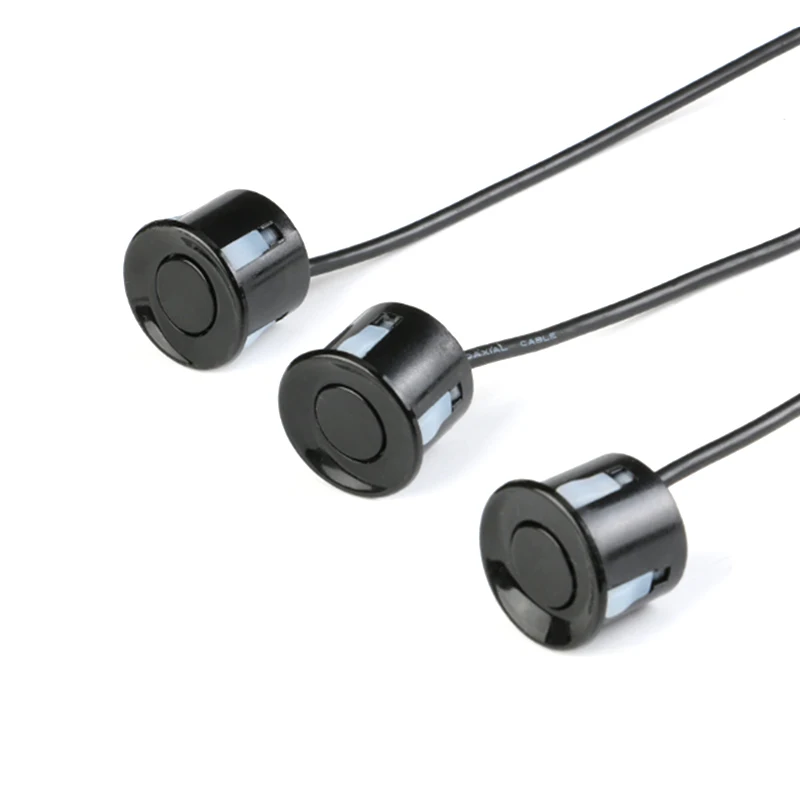

Cable de sonda de Radar de marcha atrás ultrasónico impermeable
Parámetro:
1. Frecuencia central kHz: 40,0 ± 1,02. Presión sonora de salida dB @ 30cm/onda sinusoidal V 10: ≥ 1053. Recibir dB sensibilidad/V/μbar:≥-824.-6dB Directividad grados: 75 ± 105. Tiempo de llamada: ≤ 0,86. Capacitancia PF @ 120Hz 25 ℃:2000 ± 10%7. Voltaje Vp-p de entrada: 1408. Temperatura ℃ de funcionamiento:-40 ~ + 809. Temperatura ℃ de almacenamiento:-40 ~ + 8510. Materiales de la Caja: Aluminio11. Tipo de terminal: conector12. Longitud del cable de plomo mm:2500 ± 50

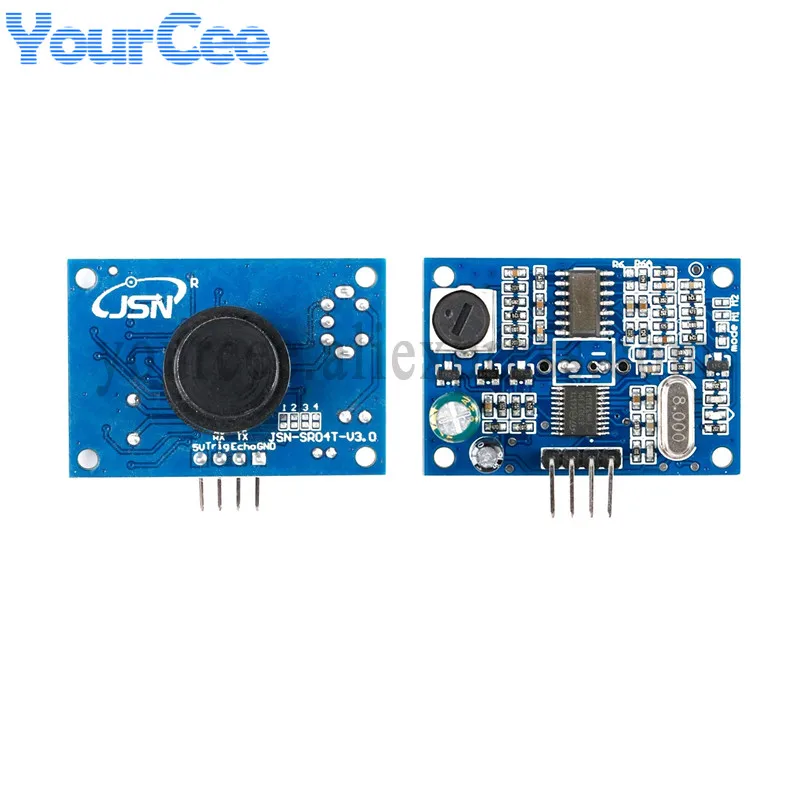

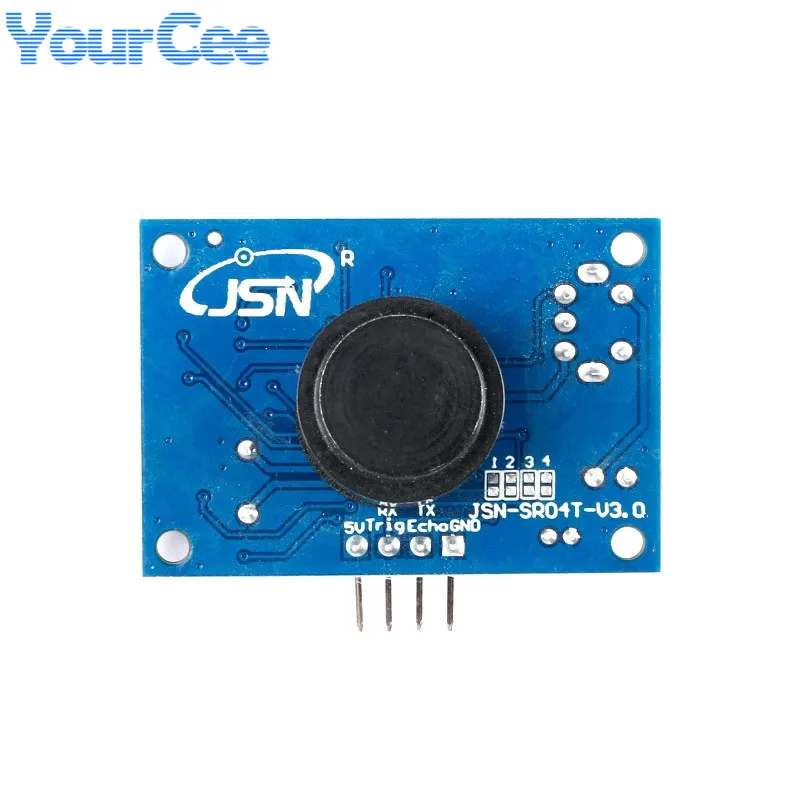

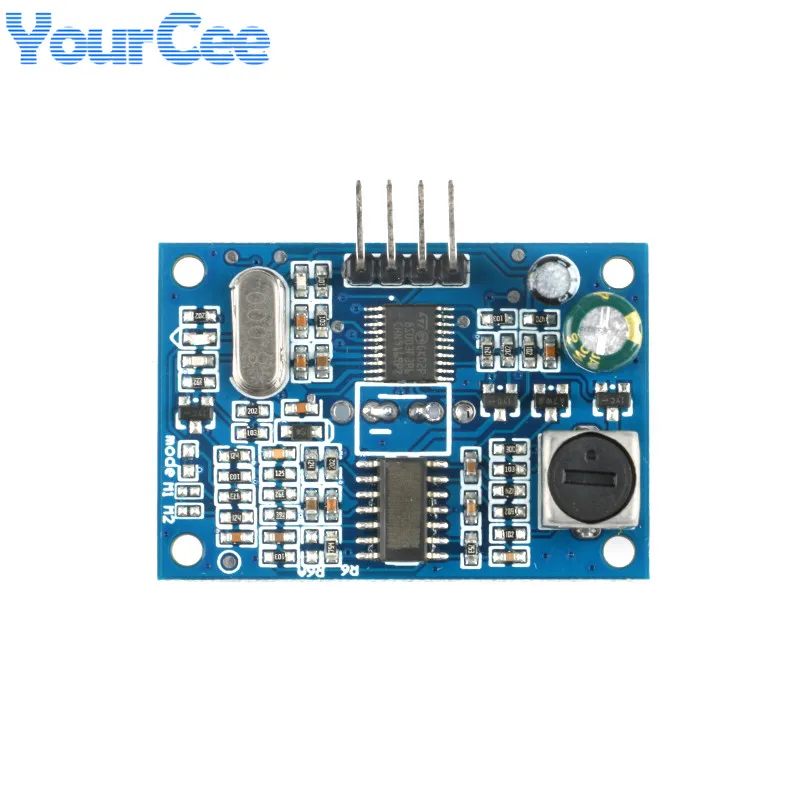

JSN-SR04TLa nueva versión del recién lanzado resuelve el problema de los saltos ciegos de datos y mejora la estabilidad del producto. El módulo de rango ultrasónico DE LA JSN-SR0T4-V3.0 puede proporcionar una función de detección de distancia sin contacto de 21cm-600cm, la precisión del rango puede ser tan alta como 3mm; el módulo consta de un sensor ultrasónico y un circuito de control integrado con el transceptor. El uso del modo uno es compatible con nuestro módulo deCaracterísticas:1. Tamaño pequeño y fácil de usar:2. Bajo voltaje y bajo consumo de energía:3. Alta precisión de medición;4. Fuerte anti-interferencia;5. Sonda impermeable cerrada integrada con cable, adecuada para ocasiones de medición húmedas y duras.Parámetros del productoVoltaje de funcionamiento: CC: 3,0 V-5,5 VCorriente de trabajo: menos de 8mAFrecuencia de sonda: 40kHzEl rango más largo: 600cmRango reciente: 20cmPrecisión de largo alcance: ± 1cmResolución: 1mmÁngulo de kilometraje: 75 gradosSeñal de activación de entrada: 1. Pulso TTL por encima de 10uS; 2. Comando de envío de puerto serie 0X55Señal de eco de salida Señal de nivel de ancho de pulso de salida, o TTLCableado:3-5. 5V (potencia +)Trig (Control) RXEcho (salida) TXGND (potencia-)Temperatura de trabajo: -20-+ 70 gradosDescripción de la función: 6 modos
Modo 2: La conexión corta M2 es una salida controlada por el puerto serieModo 1: La conexión corta M1 es una salida en serie automáticaModo 0: Modo flotante=Salida de ancho de pulso de disparo (modo predeterminado de fábrica)Modo 3: soldadura de modo 200K=Salida de ancho de pulso de distancia automáticaModo 4: soldadura de modo 360K=Salida de modo de ancho de pulso de baja potenciaModo 5: soldadura de modo 470K=salida de modo de interruptorModo 1: Modo=abierto significa sin soldadura. El modo se explica de la siguiente maneraPrincipio de funcionamiento básico:(1) Adopte el puerto IO TRIG para activar el rango. Presenta una señal de alto nivel de al menos 10us.(2) El módulo envía automáticamente ocho ondas cuadradas de 40kHz y detecta automáticamente si vuelve una señal;(3) Cuando vuelve una señal, se emite un nivel alto a través del puerto IO ECH0. La duración del nivel alto es el tiempo desde la transmisión de la onda ultrasónica hasta el retorno. Altura de la distancia de prueba=(tiempo de alto nivel * velocidad del sonido (348 M/S)/2.(4) Después de que el módulo se active Para el alcance, si el eco no se puede recibir (la razón la sonda no excede el rango medido o se enfrenta al objeto medido), el puerto ECHO se volverá bajo automáticamente después de 40ms, marcando este tiempo La medición termina, independientemente del éxito.Modo 2: Modo=47K (o directamente corto M1 bit) Salida automática UARTEl Modo de Salida Automática UART emite el valor de distancia medido (número hexadecimal) de acuerdo con el formato de comunicación UART. Este modo no requiere una señal de disparo externa. El módulo puede medir automáticamente cada 100ms. El pin TX emite el valor de distancia medido después de completar cada medición.Modo 3: Modo K=120 (o BIT M2 corto directamente) Salida controlada por UARTEl método de salida controlado por UART emite el valor de distancia medido (número hexadecimal) de acuerdo con el formato de comunicación UART. En este método, la señal oX55 del Comando de disparo debe agregarse al pin RX. El módulo mide una vez cada vez que se recibe el comando. El pie emite el valor de distancia medido. El Ciclo de activación del comando debe ser superior a 60ms.Modo 4: Modo=200K Salida Automática de ancho de pulso de alto nivel (PWM)Bajo la salida automática de ancho de pulso PWM, el módulo mide automáticamente en un período de 200ms y emite un nivel alto de ancho de pulso correspondiente a la distancia después de la medición. Calcular el modo de referencia del modo de distancia 1.Modo 5: Modo=360K bajo consumo de energía (PWM) Salida controlada por ancho de pulso de alto nivelEn el modo de bajo consumo, el perro de apagado del módulo está desactivado. Este módulo es adecuado para usuarios que funcionan con baterías. El consumo de energía estática es inferior a 70UA. El Método de medición de la distancia de trabajo es el mismo que el modo 1.Modo 6: Modo=Salida de interruptor de 470KEl módulo establecerá un valor de umbral en la fábrica, el valor predeterminado es de 1,5 metros. El módulo funciona cada 200ms. Cuando el valor de distancia detectado del objetivo es inferior al umbral establecido, el PIN Echo emite un nivel alto. El Valor de distancia detectado actualmente es mayor que el umbral establecido, y el PIN Echo emite una potencia baja. Para mejorar la estabilidad, la fábrica establece por defecto que la distancia detectada por el objetivo durante dos veces consecutivas es menor que el umbral establecido. Señal, sin capacidad de conducción. Los relés de transmisión de transistores deben agregarse durante la aplicación. Si hay requisitos especiales, debe modificar el umbral u otra configuración, debe especificarlo al comprar.Características del productoEl módulo de rango ultrasónico de 2-600cm puede proporcionar una función de detección de distancia sin contacto de 21cm-cm, con una precisión de rango de hasta 3mm. El módulo incluye un sensor ultrasónico integrado transceptor y un circuito de control. El uso del modo 0 es similar al de nuestro módulo de HC-SR04. Este producto adopta un diseño de sonda ultrasónica integrada de Grado Industrial, Es impermeable, tiene un rendimiento estable y puede funcionar fácilmente con todos los MCU en el mercado.1. Tamaño pequeño y fácil de usar2. Amplio rango de fuente de alimentación y bajo consumo de energía3. Alta precisión de medición y alta resolución4. Área ciega de detección pequeña, distancia más larga5. Modos de salida diversificados, salida de ancho de pulso, salida de puerto serie, salida de interruptor.Parámetros del productoVoltaje de funcionamiento: CC: 3,0-5,5 VCorriente de trabajo: menos de 8mAFrecuencia de sonda: 40kHzEl rango más lejano: 600cmRango más cercano: 21cmPrecisión de larga distancia: ± 1cmResolución: 3mmÁngulo de medición: 75 gradosSeñal de activación de entrada: 1. Pulso TTL por encima de 20uS 2. Comando de envío de puerto serie 0X55Señal de eco de salida: Señal de nivel de ancho de pulso de salida o TTLModo de Cableado: 3-5,5 V (fuente de alimentación positiva) Trig (terminal de control) RX Echo (terminal de salida) TX GND (fuente de alimentación negativa)Temperatura de trabajo: -20 ℃-+ 70 ℃
