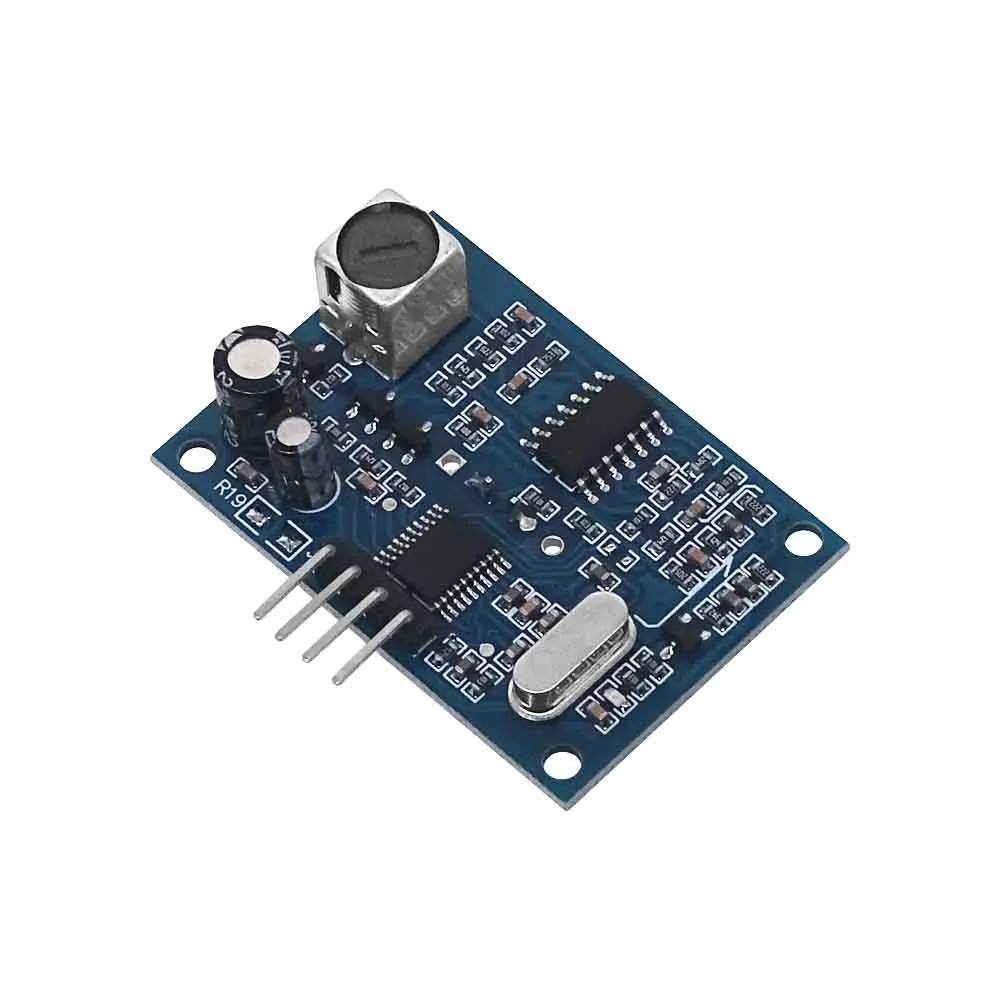

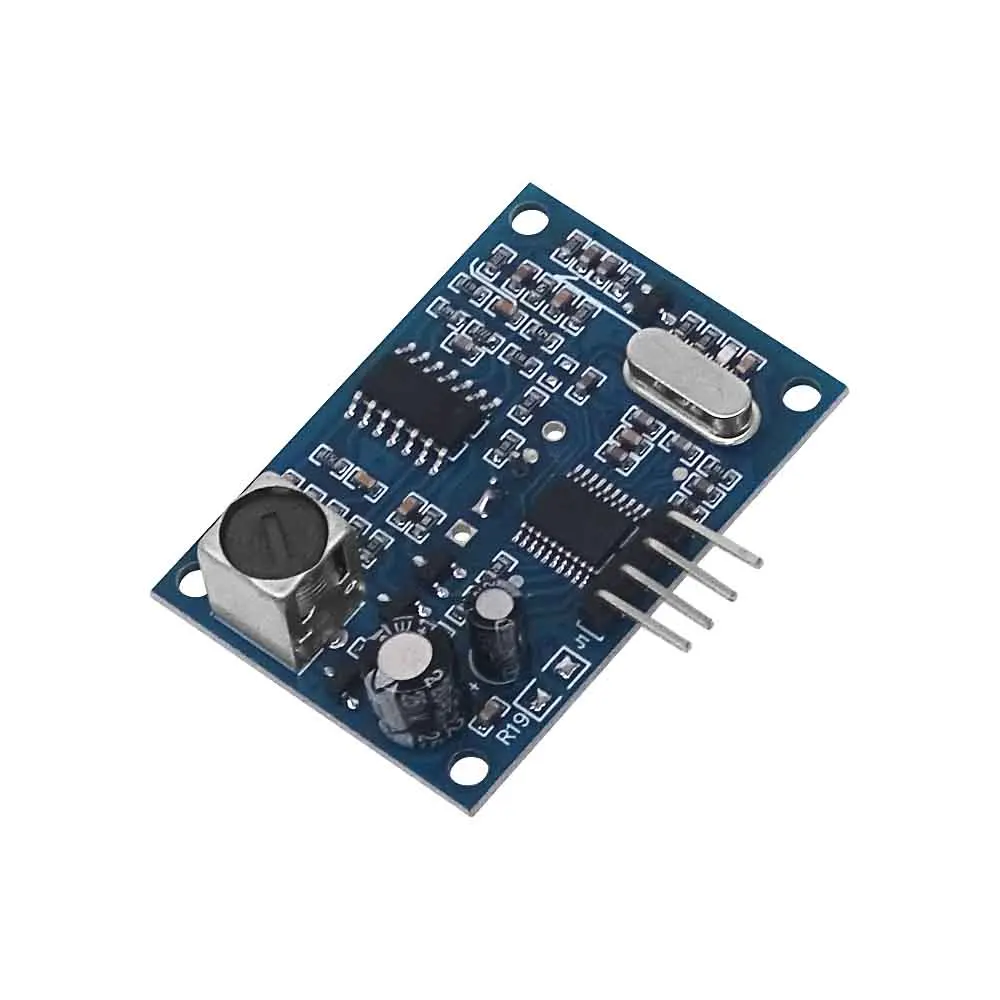

Módulo ultrasónico impermeable AJ-SR04M Sensor transductor de medición de distancia integrado para Arduino

Parámetros eléctricos: JSN-SR04T

Voltaje de funcionamiento: CC 5 V.

Corriente de reposo: 5 mA

Trabajo de corriente total: 30mA

Frecuencia de emisión acústica: 40khz

Distancia más lejana: 4,5 m

Persiana: 25cm

Cableado: + 5V (fuente de alimentación positiva)

Trig (lado de control) RX

Eco (el receptor) TX

GND (negativo)

Tamaño del módulo: 41 mm * 28,5 mm

Resolución: unos 0,5 cm

Ángulo: menos de 50 grados

Temperatura de trabajo: -10 ~ 70°

Temperatura de almacenamiento: -20 ~ 80°

Características del producto:

1, tamaño pequeño, fácil de usar;

2, bajo voltaje, bajo consumo de energía;

3, alta precisión;

4, fuerte antiinterferencias;

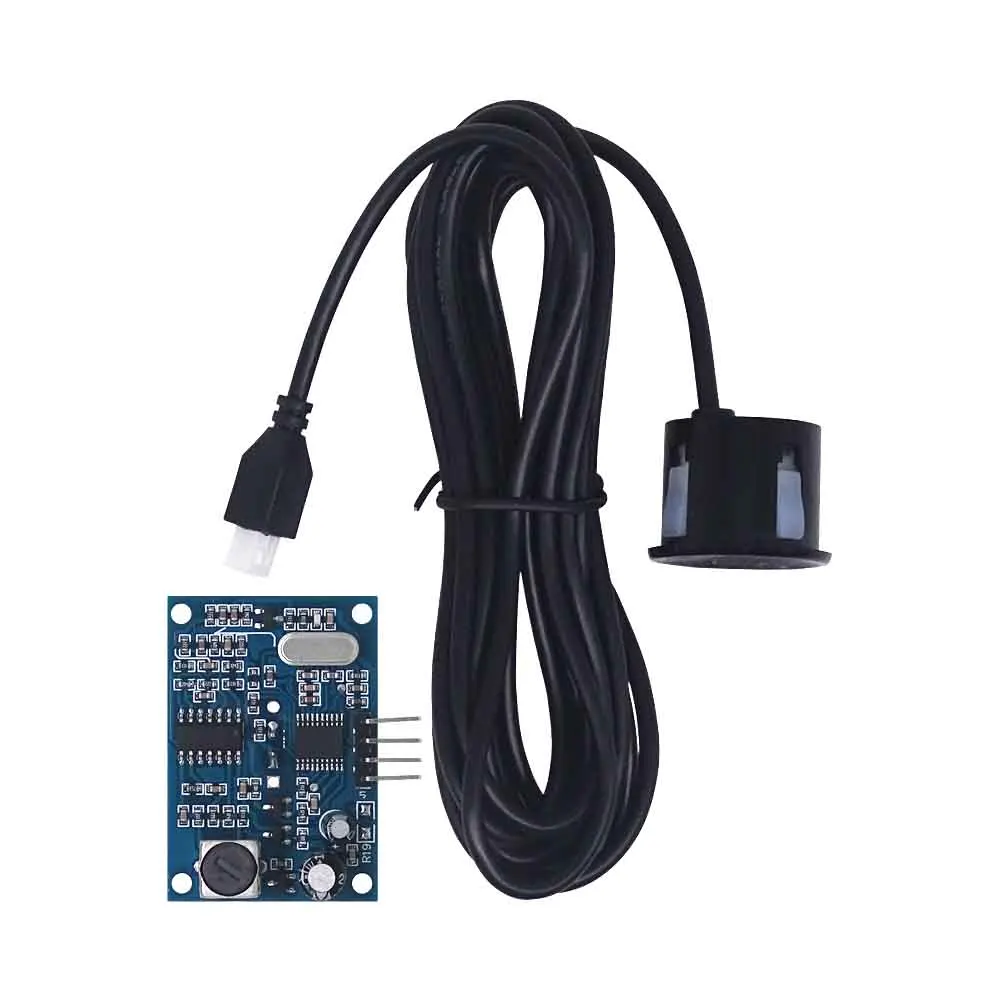

5, integrado con sonda impermeable cerrada de alambre, adecuada para ocasiones de medición húmedas y duras.

Aplicación:

1, distancia horizontal;

2, evitación de obstáculos, control automático;

3, el objeto se acerca, hay un percibido

4, control de tráfico;

5, seguridad, control industrial;

6, inteligencia artificial e investigación

El principio de funcionamiento básico:

(1) utilizando la ubicación del disparador TRIG del puerto IO, para la señal de alto nivel de al menos 10us;

(2) el módulo envía automáticamente 8 Fang Bo de 40 KHz, detectando automáticamente si regresa una señal;

(3) un retorno de señal, se emite un nivel alto a través del puerto IO ECHO, la duración del nivel alto es

ultrasónico desde el lanzamiento hasta el regreso.La distancia de prueba=(tiempo de alto nivel * velocidad del sonido (340 M/S)) /2;

Este módulo utiliza el método simple, un puerto de control con un 10US por encima del nivel alto, puede esperar el nivel alto

salida en el puerto receptor.Una salida puede controlar el temporizador, cuando este puerto está bajo puede leer el valor del temporizador,

Esta vez para la ubicación del tiempo, se puede calcular la distancia.Por lo tanto, realice una prueba de ciclo constante, eso puede lograr

la medida del valor de tu móvil.
