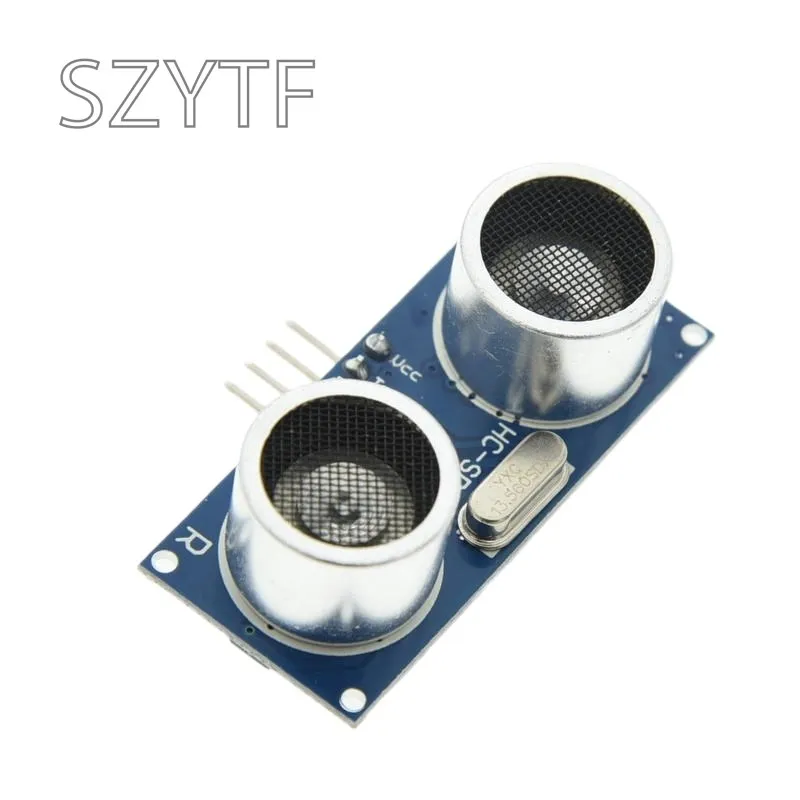

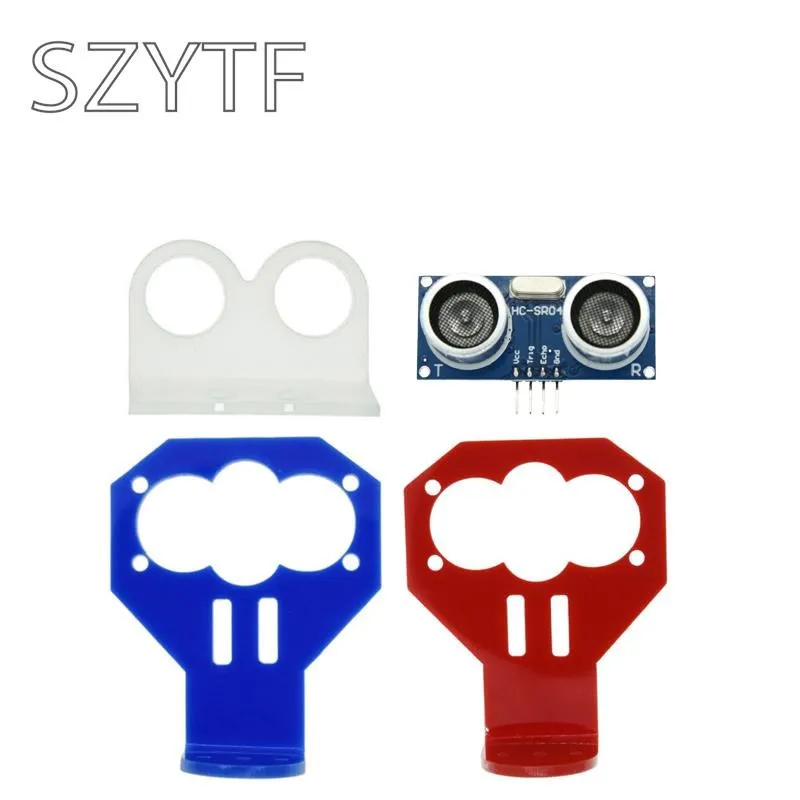

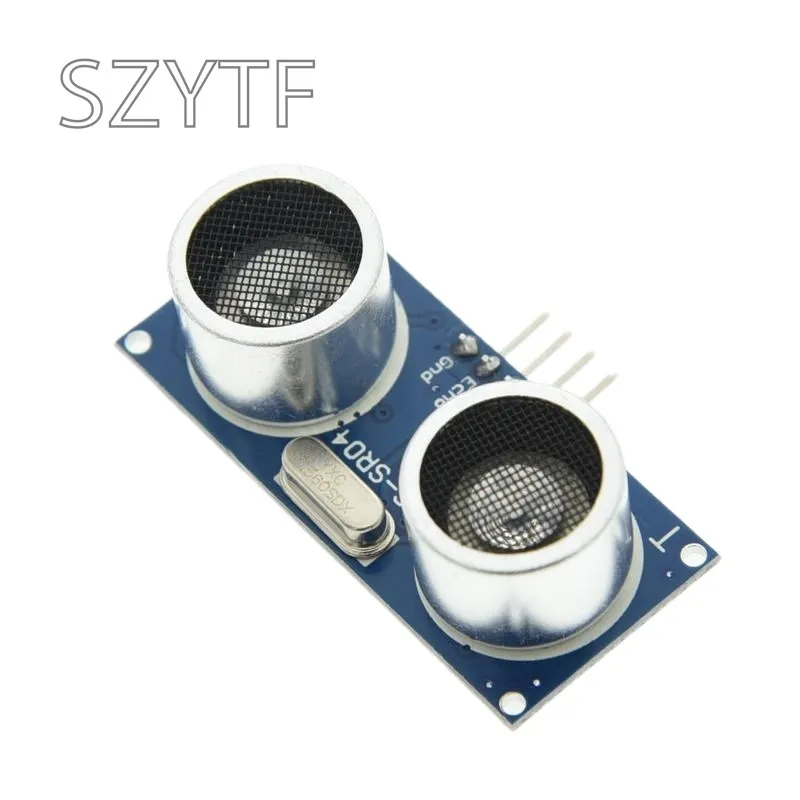

Descripción
Principales parámetros técnicos del módulo:
1. Voltaje de funcionamiento: 5 V (CC)
2.Corriente estática: Menos de 2 mA.
3. Señal de salida: señal de frecuencia eléctrica, nivel alto 5 V, nivel bajo 0 V.
4.Ángulo del sensor: no más de 15 grados.
5.Distancia de detección: 2 cm-450 cm.
6.Alta precisión: hasta 0,3 cm
7. Señal de disparo de entrada: impulso TTL de 10us
8. Señal de eco: señal de salida TTL PWL

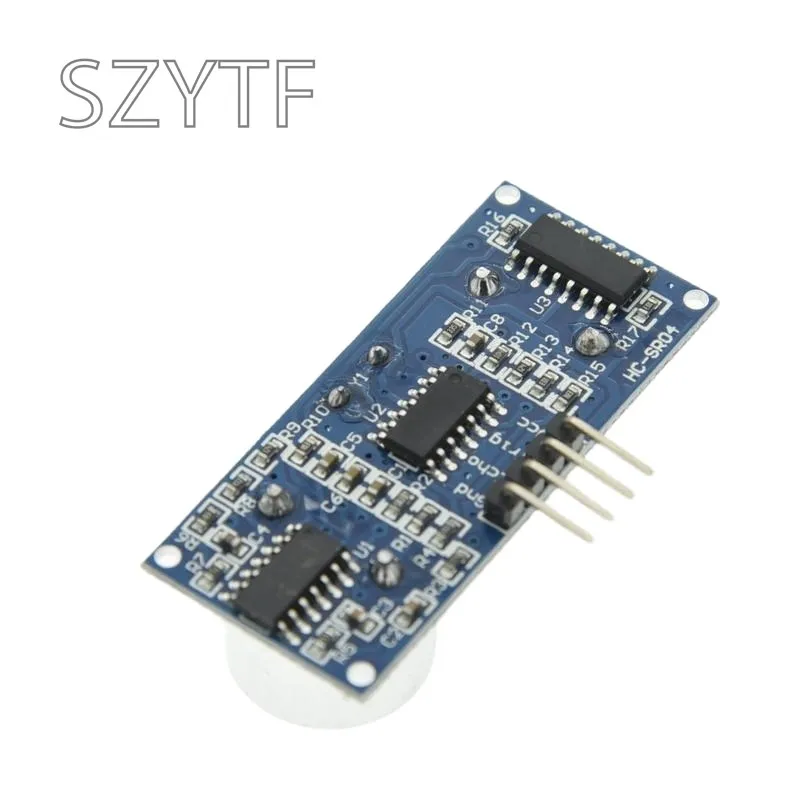

Modo de conexión:
1.VCC
2.trig(T)
3.echo (R)
4.GND
Método de uso:
Módulo de suministro con 5 V, la salida será de 5 V según el obstáculo en el rango o 0 V si no. El pin de salida
de este módulo se utiliza como salida de conmutación cuando el módulo antirrobo y sin los pies cuando
módulos de alcance.
Nota: el módulo debe insertarse en el circuito antes de haberlo encendido, lo que evita producir
alto nivel de mal funcionamiento; de lo contrario, vuelva a encender.
Principio de funcionamiento del módulo:
1. Adopte el disparador IO suministrando al menos una secuencia de 10 us de señal de alto nivel.
2. El módulo envía automáticamente ocho ondas cuadradas de 40 kHz y detecta automáticamente si se recibe
la señal de pulso de retorno.
3. Si hay señales que regresan, a través de la salida de alto nivel y el tiempo de alto nivel.
continuar es el tiempo del que desde la transmisión ultrasónica hasta la recepción.Distancia de prueba=
(tiempo de alto nivel * velocidad del sonido (340 M/S) / 2.
Nota: Este módulo no es adecuado para conectarse con energía eléctrica, si necesita conectarlo
Módulo con alimentación electrónica, luego deje que se conecte el terminal GND de este módulo
Primero, de lo contrario afectará el funcionamiento normal del módulo
