Descripción
Descripción del módulo:
Este producto a través de un chip de aislamiento de alta gama para lograr TTL, RS485 en ambos lados de la potencia y aislamiento perfecto de la señal y capacidad antiinterferencias.La fuente de alimentación es una amplia entrada de voltaje (3,0 V-5,5 V), que permite una compatibilidad perfecta entre el sistema de 3,3 V y el sistema de 5,0 V.Se pueden combinar señales de comunicación de 3,3 V o 5,0 V.
Este módulo de transmisión transparente realizó una transferencia mutua de señal TTL y señal RS485, pero debemos saberlo 485
Este modo de comunicación puede realizar comunicación bidireccional, pero no se puede realizar en ambas direcciones al mismo tiempo.Debe realizarse alternativamente, es decir, cada extremo del canal de comunicación puede ser el extremo de envío o el extremo receptor, pero al mismo tiempo, la información solo puede tener una dirección de transmisión.
Realice el control automático del flujo de la señal RS485 y el cambio automático de dirección de envío y recepción.Usar este módulo es tan sencillo como el funcionamiento del puerto serie.
Velocidad de transmisión: 100-256000bps soporte perfecto
Aspectos destacados del módulo:
1, amplia fuente de voltaje (3,0 V-5,5 V)
2.Las señales de 3,3 V y 5,0 V son perfectamente compatibles y se pueden combinar con el módulo.
3, potencia y señal completamente aisladas, alto rendimiento EMC y EMlI, voltaje de aislamiento de hasta 2500vDc4, diseño industrial, fuerte capacidad antiinterferencias, mientras utiliza un diseño de protección contra rayos 485 más potente, se puede utilizar en sitios industriales y en ambientes hostiles y salvajes., la temperatura de trabajo de -40℃ a +85℃, Distancia de transmisión de hasta kilómetros (con 850 metros de prueba de cable 2*1,5, se recomienda usarlo dentro de 800 metros, más de 80o metros agregue un repetidor)
5, adopte un diseño de proceso de medio orificio, espesor de la placa de 0,8 mm, se puede usar fácilmente como placa madre de palabra, también se puede usar para soldar terminales

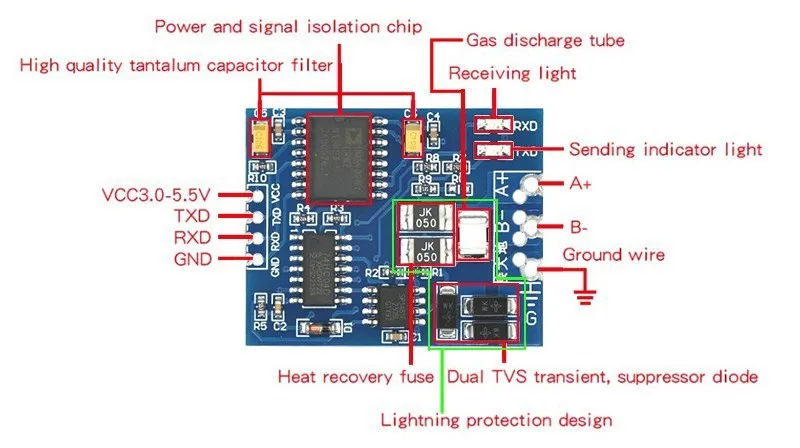

6, con luz indicadora de señal RXD, TXD, vista panorámica de estado de envío y recepción
Características del módulo:
1, este módulo considera completamente el diseño de protección contra rayos del bus 485 y el diseño antiinterferencias, el uso de chip de aislamiento, realiza el aislamiento de potencia y señal, con funciones de aislamiento y protección de bus, EMC extremadamente alto (compatibilidad electromagnética), EMI ( Rendimiento electromagnético antiinterferencias), en el campo de transmisión de distancias extranjera, el extremo "tierra" del módulo en la tierra, puede desempeñar un papel muy bueno de protección contra interferencias y
2, el diseño de espaciado estándar de 2,54, conveniente para su desarrollo secundario
3, con resistencia de coincidencia de 120 euros, conexión corta Ro puede permitir resistencia de coincidencia, conexión corta recomendada de transmisión de larga distancia 4, admite comunicación entre múltiples máquinas, la misma red se puede conectar a al menos 128 nodos
5, se puede intercambiar en caliente, no aparecerá el fenómeno del enchufe de señal
6, cableado tipo antiinterferencias y modo de pavimentación de cobre, para evitar interferencias de señal

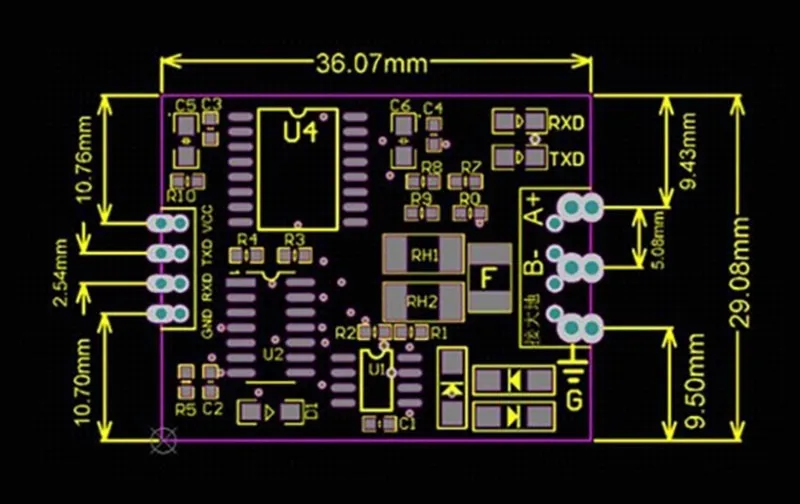

Dibujo de tamaño:

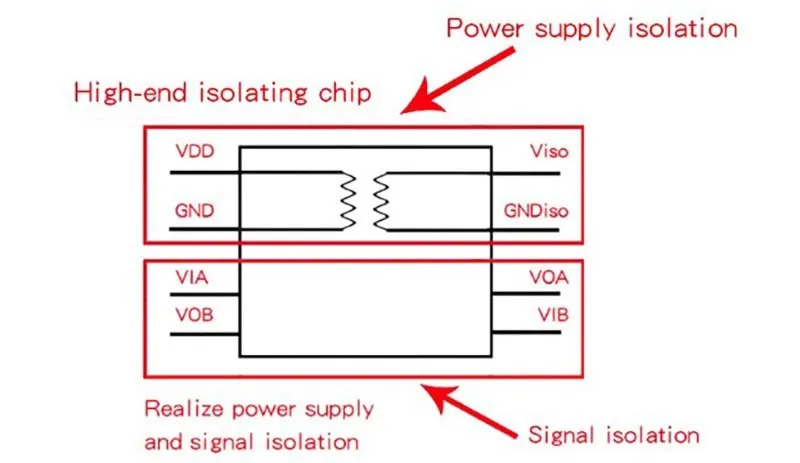

Diagrama de funciones:
Nota:
La instalación de módulos electrónicos requiere conocimientos básicos y requiere cierta base electrónica profesional y capacidad práctica.¡Compre con cuidado!
Debido a los diferentes monitores y efectos de la luz, el color real del artículo puede ser ligeramente diferente al color mostrado en las imágenes.¡Gracias!
Permita una desviación de medición de 1-2 cm debido a la medición manual.
