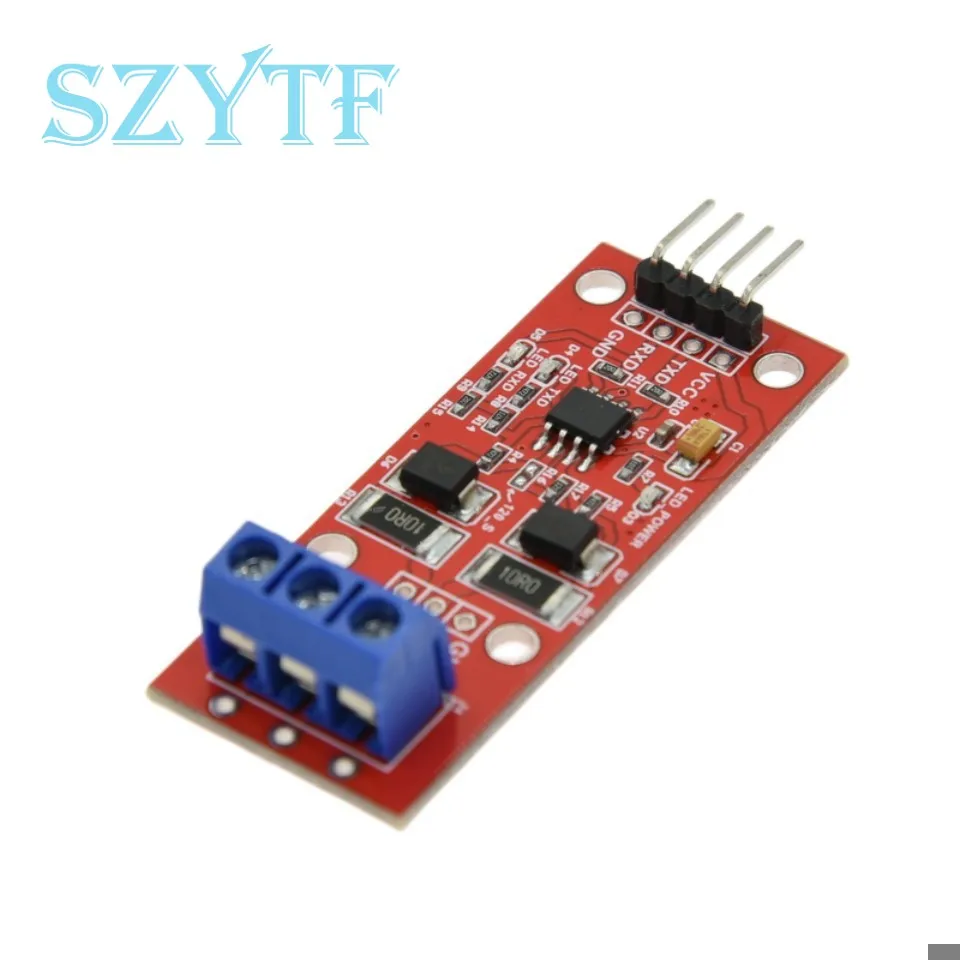

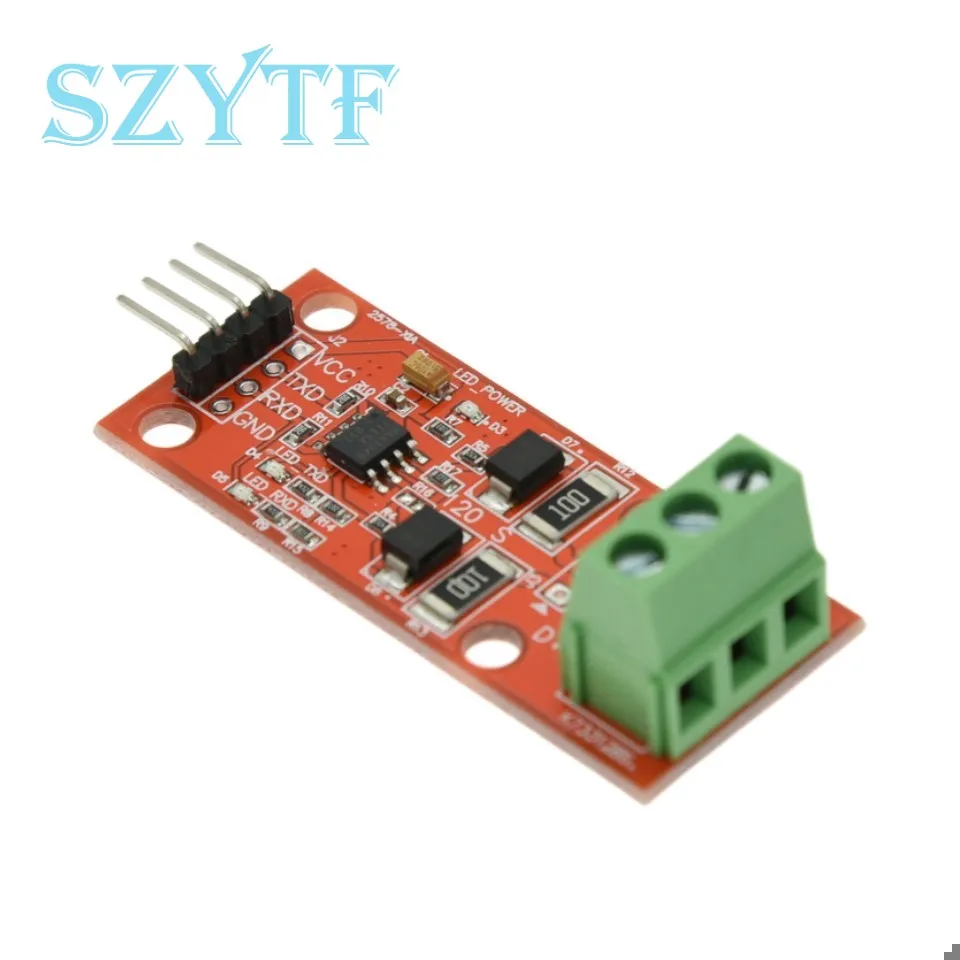

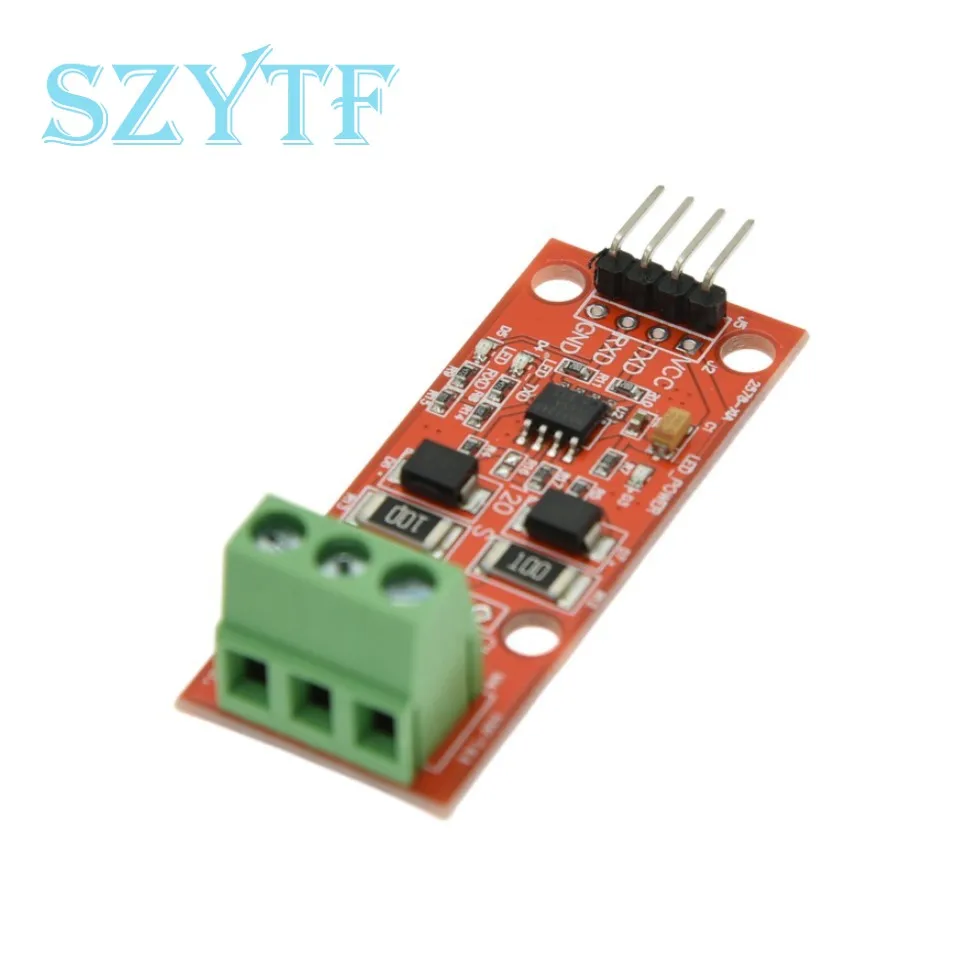

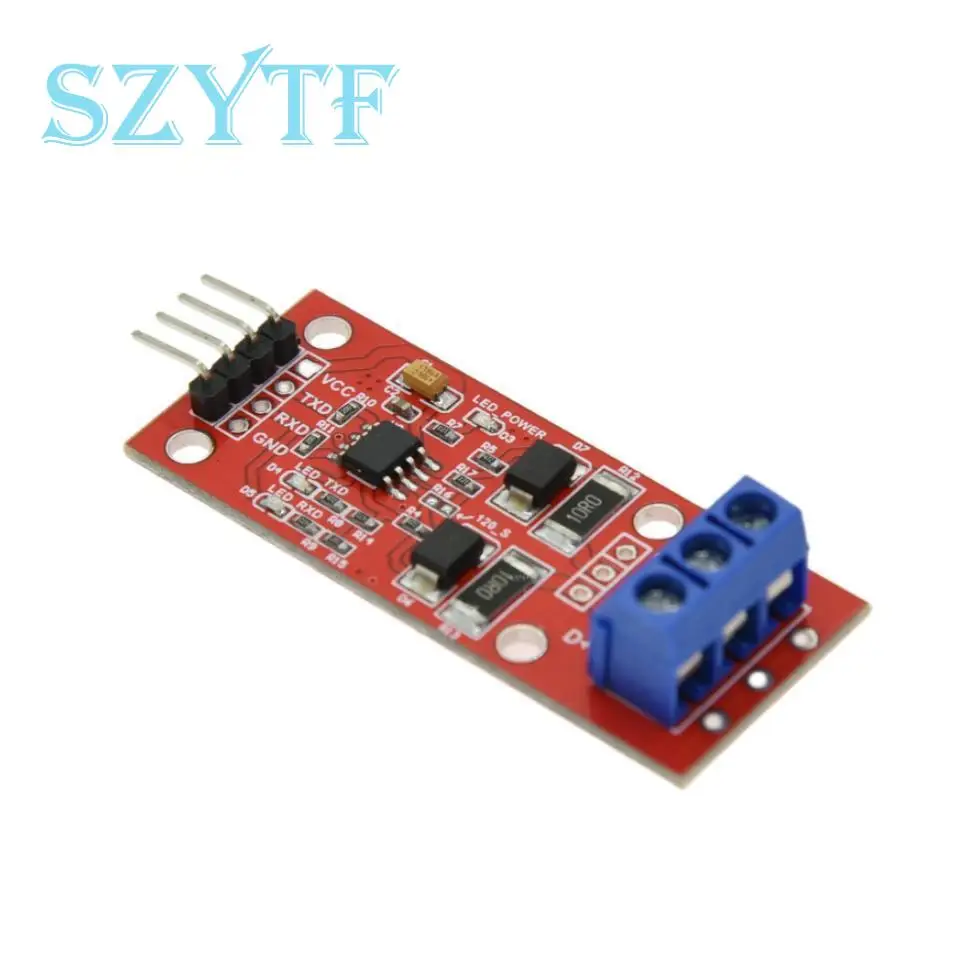

Módulo TTL a RS485 MAX3485 MAX13487, convertidor 485, Hardware de interconversión de nivel UA, Control automático, dirección de flujo

Características de este módulo:

1. Todos los chips que garantizamos son chips industriales importados nuevos y originales, y la transmisión de ultra distancia puede alcanzar hasta miles de metros.

2. Protección ESD con positivo y negativo 15KV

3. El CHIP tiene un controlador de velocidad de oscilación limitada para reducir la EMI y la reflexión de la señal causada por cables de coincidencia de terminales inapropiados, lo que hace que la tasa de transmisión de señal de cero defectos sea de hasta 500 Kbps.

4, con 1/4 unidades de carga de la impedancia de entrada del receptor, admite comunicación multimáquina a no más de 128 dispositivos en el bus.

5, la temperatura de funcionamiento del chip industrial puede alcanzar-40 ℃ a + 85 ℃.

6. Este módulo se puede intercambiar en caliente, y no habrá ningún fenómeno de plug-in de señal de intercambio en caliente otros chips 485.

7. La fuente de alimentación utiliza un condensador electrolítico de parche en aluminio y utiliza condensadores dobles para el filtrado de la fuente de alimentación de alta y baja frecuencia.

8. Excelente rendimiento de protección contra sobretensión con diodo de supresión de transitorios dual

9. Utiliza corriente de 10Ω para proteger la resistencia electrónica y el diseño del parche para mejorar la integridad de la señal de 485

10. Tiene terminales y orificios de plomo de soldadura, que son convenientes para la depuración y fijación del cableado. El plomo de soldadura puede mejorar la fiabilidad de la señal.

11. Las señales RS485 y TTL están conectadas en un lado para garantizar la calidad de la señal y mejorar la integridad de la señal.

12. Extienda el cobre en un área grande para evitar interferencias de señal

13. Los agujeros de soldadura de tablero de alambre con espaciado de 2,54 son convenientes para su desarrollo secundario

14. Tiene orificios para tornillos M3 que se usan comúnmente en la actualidad, y es fácil y confiable de instalar

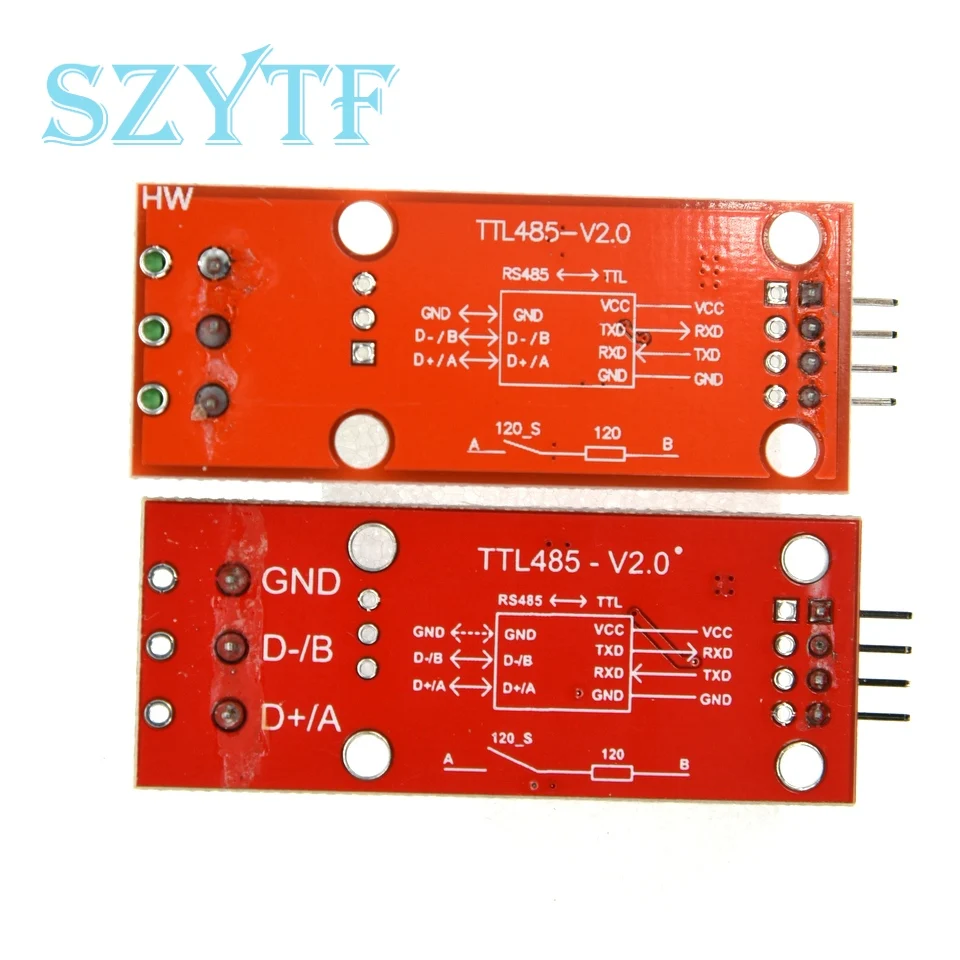

15. Con una resistencia electrónica de terminación de 120 Ω, el cortocircuito R16 puede habilitar la resistencia electrónica de terminación.

16. Con fuente de alimentación, luces indicadoras de señal RXD y TXD, puede tener una vista panorámica del Estado de envío y recepción

17. El pasador de esquina conduce hacia fuera, lo cual es conveniente para las pruebas

18. Admite control de señalización de 3,3 V y 5V, fuerte compatibilidad
