Módulo transmisor de sensor de ruido RS485 Modbus RS232 4-20mA 0-5V medidor de ruido
190,83 €
Enlace proporcionado por:
Señal RS232 (fuente de alimentación de 12V)
Señal RS232 (fuente de alimentación de 24V)
Señal RS232 (fuente de Alimentación de 5V)
Señal RS485 (fuente de alimentación de 12-24V)
Señal RS485 (fuente de Alimentación de 5V)
Modbus RTU, para el momento,
Señal de 4-20mA (fuente de alimentación de 12V)
Señal de 4-20mA (fuente de alimentación de 24V)
Señal de 4-20mA (fuente de Alimentación de 5V)
Señal de 0-5V (fuente de alimentación de 12V)
Señal de 0-5V (fuente de alimentación de 24V)
Señal de 0-5V (fuente de Alimentación de 5V)
Señal de 2-10V (fuente de alimentación de 12V)
Señal de 2-10V (fuente de alimentación de 24V)
Señal de 2-10V (fuente de Alimentación de 5V)
Seleccione los parámetros que necesite.
Instrucciones del sensor de ruido
Primero, descripción general del producto:
El Sensor de ruido fabricado por nuestra empresa está diseñado por el monitor de ruido estándar industrial. Está diseñado para los requisitos de prueba de ruido de campo industrial. Es compatible con el sistema de monitoreo y monitorea el ruido durante todo el día. Puede ser ampliamente utilizado en almacenes, salas de informática, talleres de producción, salas de registro, bibliotecas, escuelas, centros comerciales, hogares inteligentes, control de edificios, aeropuertos, estaciones de tren y otros campos.
Dos. Parámetros
Voltaje de la fuente de alimentación: DC12V predeterminado; DC24V o DC5V opcional
Rango de medición: 30dB a 130dB (Cambio automático)
Frecuencia de muestreo: 500 veces por segundo
Frecuencia de salida: señal RS232 dos veces por segundo, RS485 un segundo, salida analógica salida continua
Modo de salida: RS232 ASIIC-Salida de código, protocolo de RS485-Modbus, cantidad analógica: corriente o voltaje
Error de medición: + / - 1.5dB (corrección de 2Khz80dB)
Precisión de conversión: 0,1 dB
Características de ponderación de frecuencia: características ponderadas A
Características dinámicas: RÁPIDO
Tiempo de respuesta: menos de 2 segundos
Respuesta de frecuencia: 35Hz a 20KHz

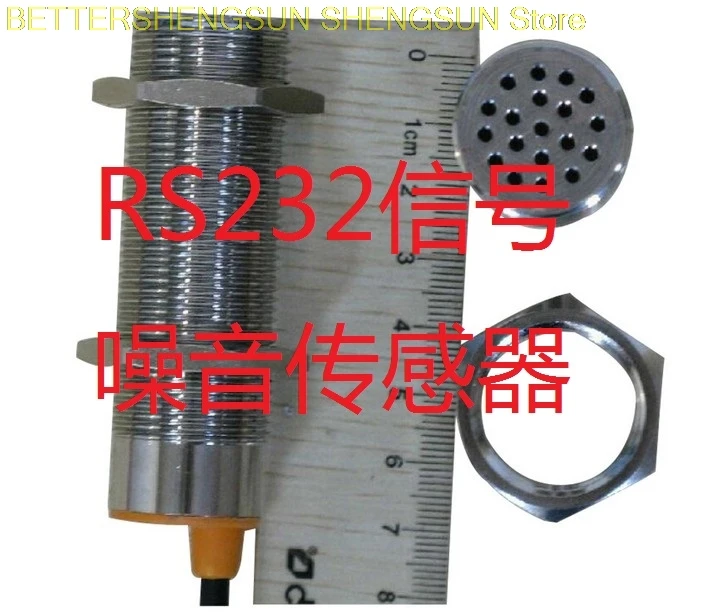

Tamaño del producto: diámetro M24mm longitud 80 milímetros, longitud de línea de salida 2 metros
Ambiente de trabajo: temperatura de-20 a 60 C 10 ~ 90% RH
Ambiente de almacenamiento: temperatura de-20 a 80 C 10 ~ 90% RH
Tres. Definición del tipo fuera de línea:
Salida RS232: Modelo WS600A; Línea Roja V +, línea negra V-, salida RS232 final de línea amarilla

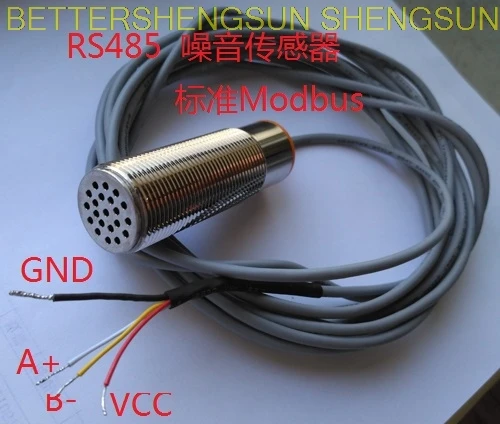

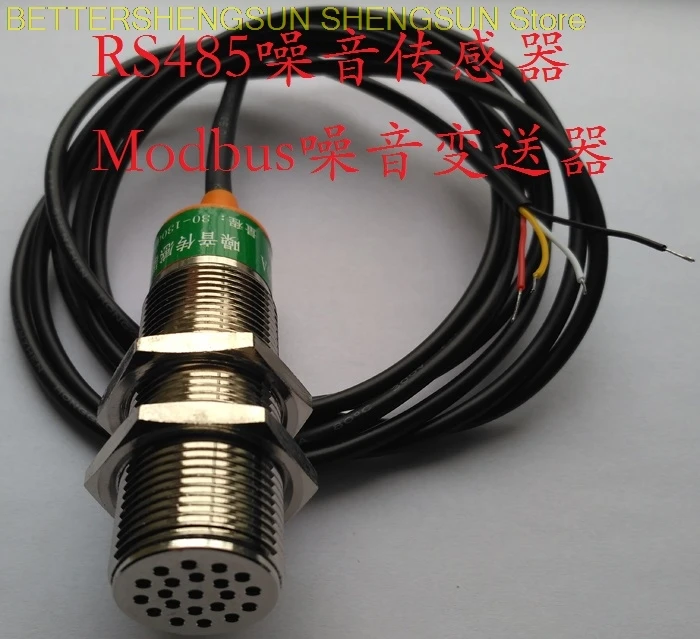

Salida RS485: Modelo WS800A; Línea Roja V +, línea negra V-, Línea Blanca A +, Línea Amarilla B-

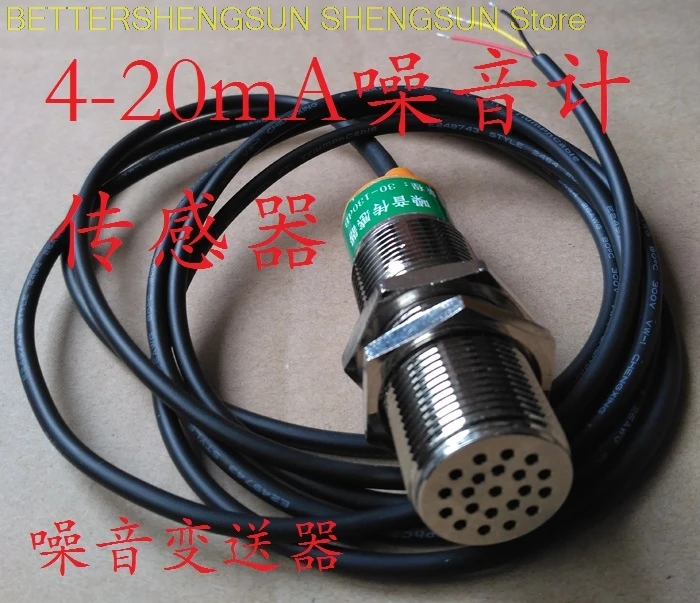

Salida de 4-20mA: Modelo WS500A; Línea Roja V +, línea negra V-, salida de corriente de línea amarilla I +

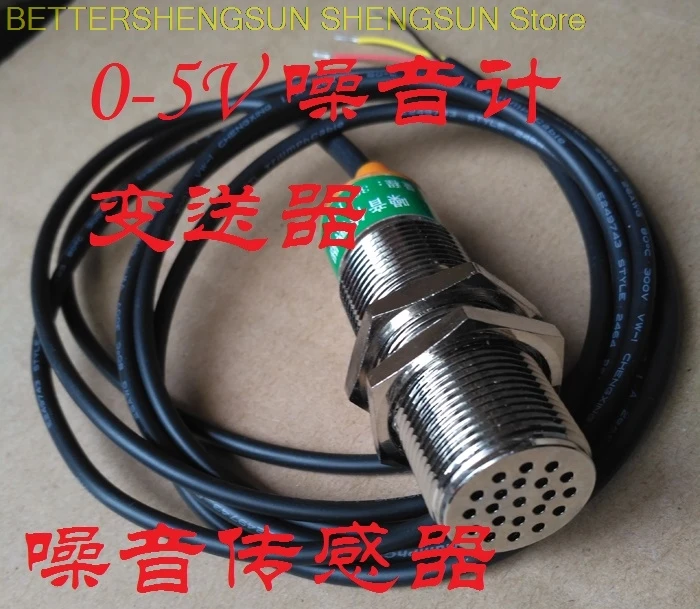

Salida de 0-5V: Modelo WS400A; Línea Roja V +, línea negra V-, salida de voltaje de línea amarilla Vo
Modo serie RS232:
Modo de comunicación RS232 9600, N, 8,1; salida de caracteres ASIC de información "N:045.6dB" + Enter. El valor de medición correspondiente es 45,6 decibelios, El Enter corresponde a la banda de 16 0x0a + 0x0D, y el intervalo de salida es 500MS/veces.
Cuatro. Descripción DE LA COMUNICACIÓN: (solo para RS232 RS485 y tipo de salida inalámbrica)
4,1 El valor de ruido del instrumento con una dirección de consulta de 1 (leer registro de entrada)
Lea los datos binarios en el registro de entrada (tipo 3X) y la dirección de la dirección es 1
Cinco. La fórmula del cálculo de salida analógica:
Algoritmo de salida 4-20mA:
Carga: 250 europeo ---- 750 salida europea: 4 mA - 20 mA
DB = (Ix - 4) * 6,25 + 30; Ix = (I1 + I2 + I3 --- + I100) /X; tome el valor promedio del valor actual de la X en un segundo.
Algoritmo de salida de 1-5V:
DB = (Vx -1) * 25 + 30. Vx = (V1 + V2 + ---- + Vx) /X; toma el valor promedio del valor X en un segundo.
Algoritmo de salida de 2-10V:
DB = (Vx -2) * 12,5 + 30. Vx = (V1 + V2 + ---- + Vx) /X; toma el valor promedio del valor X en un segundo.
