Color

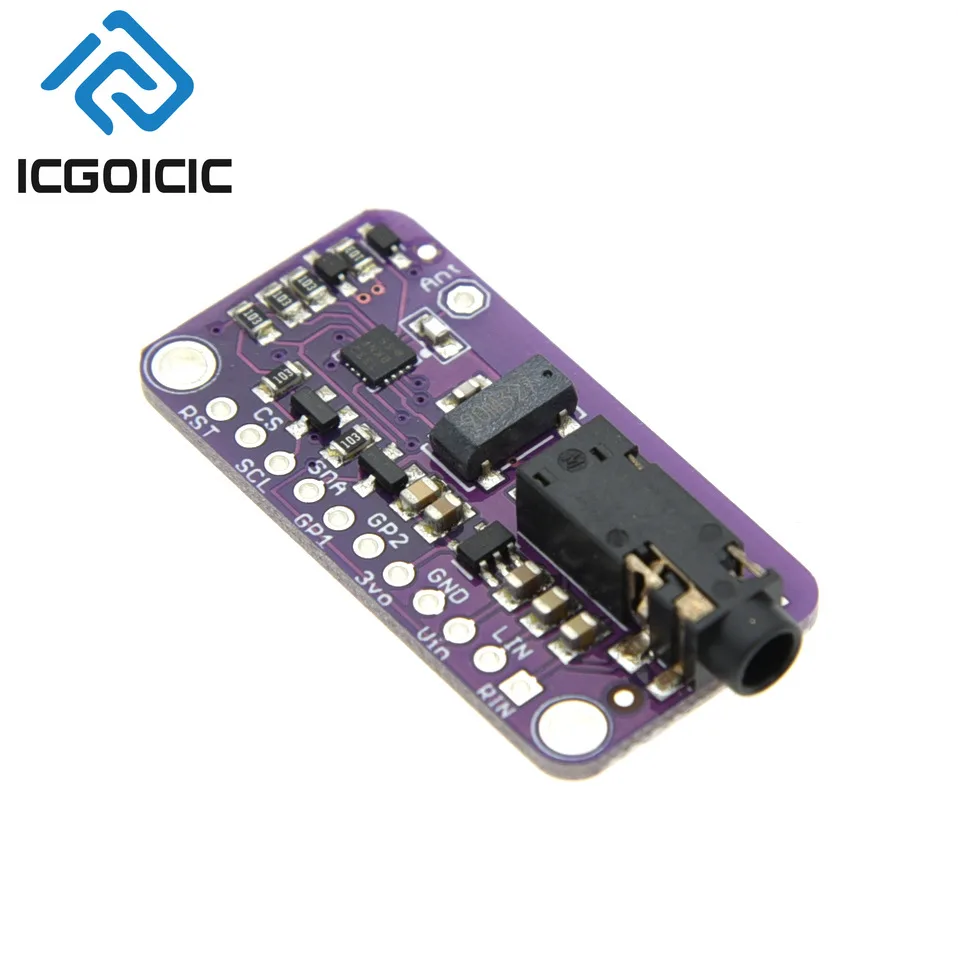

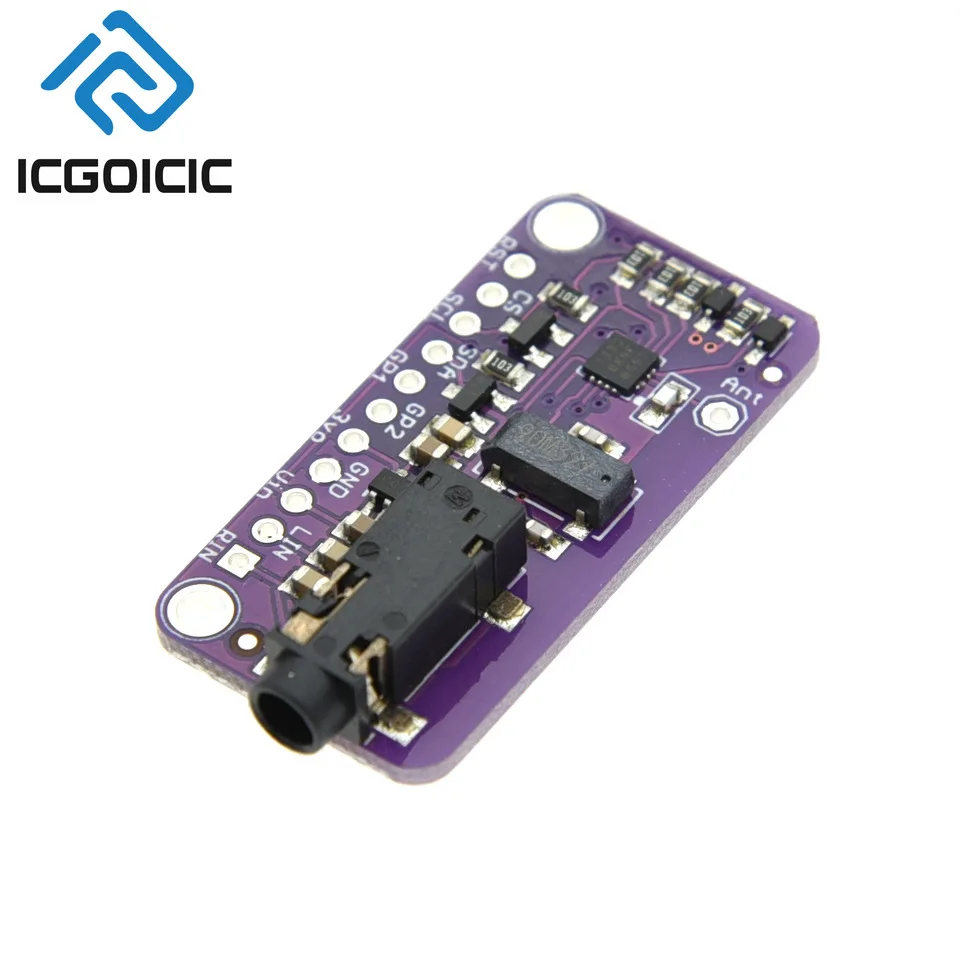

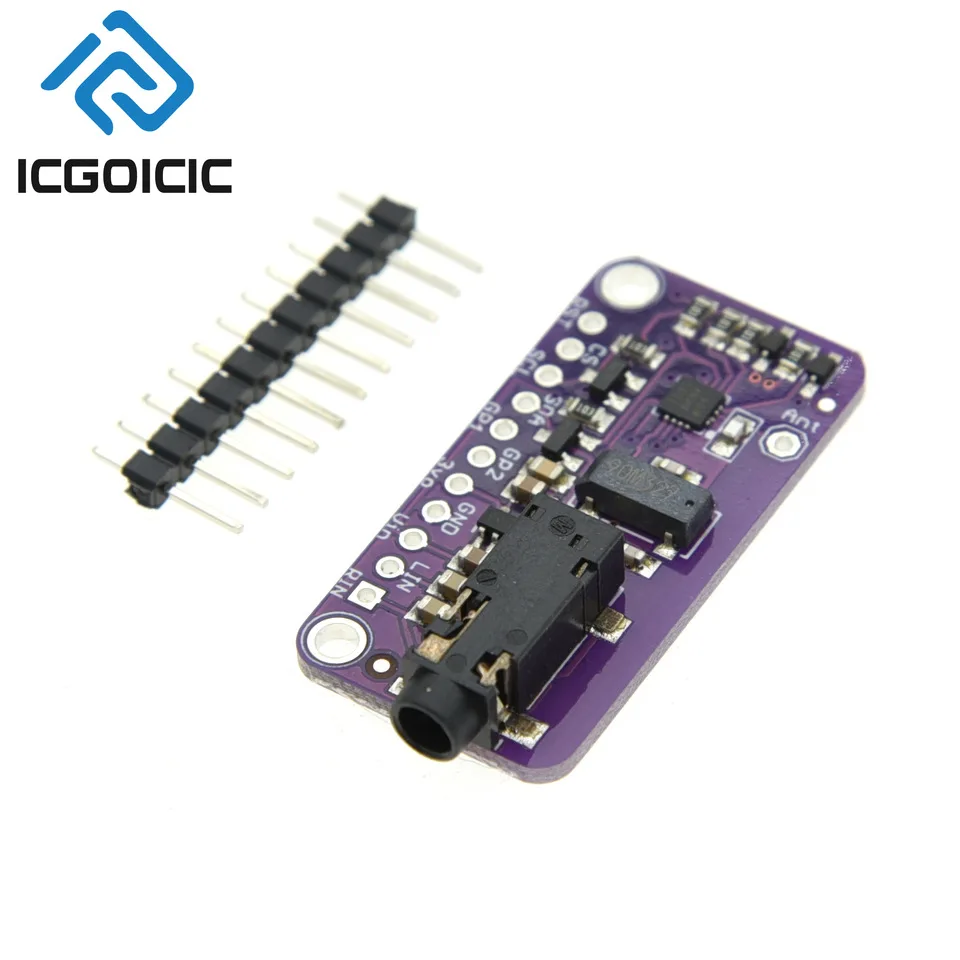

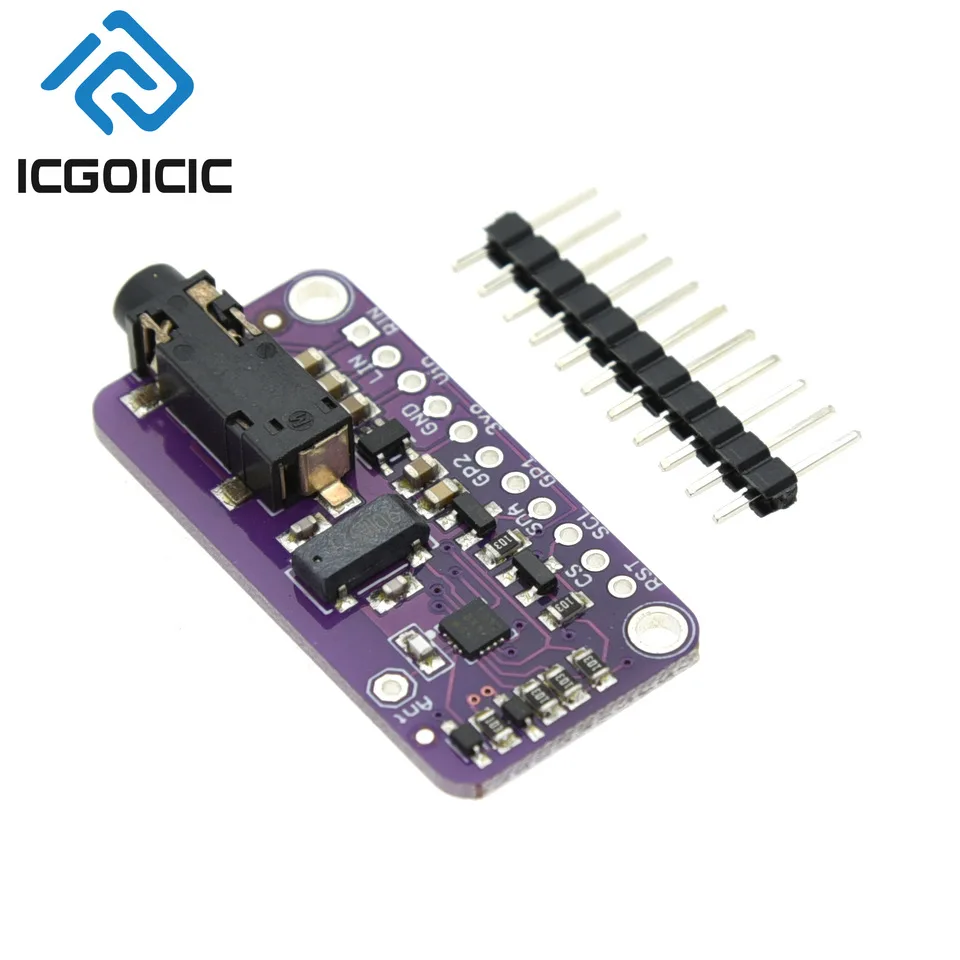

Descripción
LIN: Entrada de audio, conectada al canal izquierdo de los auriculares.
RIN: Entrada de audio, conectada al canal derecho de los auriculares.
Vin: El voltaje de la fuente de alimentación es de 3-5 VCC.
GND: Tierra.
3V0: Esta es la interfaz del regulador, conectada a 3,3V, si necesita 100mA de 3 voltios, puede usar este ajuste para ajustar el voltaje.
RST: Restablecer.
CS: Seleccione el pin para el modo spi.Se determina la dirección i2c.Cuando se conecta en nivel alto (predeterminado), la dirección i2c es 0x63.Si está conectada a tierra o en cortocircuito, la dirección i2c es 0x11.
SCL: Pin de reloj, conectado al microcontrolador.
SDA: Pin de datos, conectado al microcontrolador.
GPIO: Se puede utilizar para hacer parpadear el LED, se ha configurado el estado inicial, salida de 3V.
