Descripción
Punto de venta del producto:
1. Utiliza material de alta calidad, duradero
2. Más vueltas de bobina, respuesta más sensible
3. Alta potencia y alta eficiencia
4. Cumple con el Protocolo de carga inalámbrica estándar QI y admite la carga inalámbrica de los modelos convencionales.
5. Aspecto exquisito, amplia gama de aplicaciones
Parámetros:

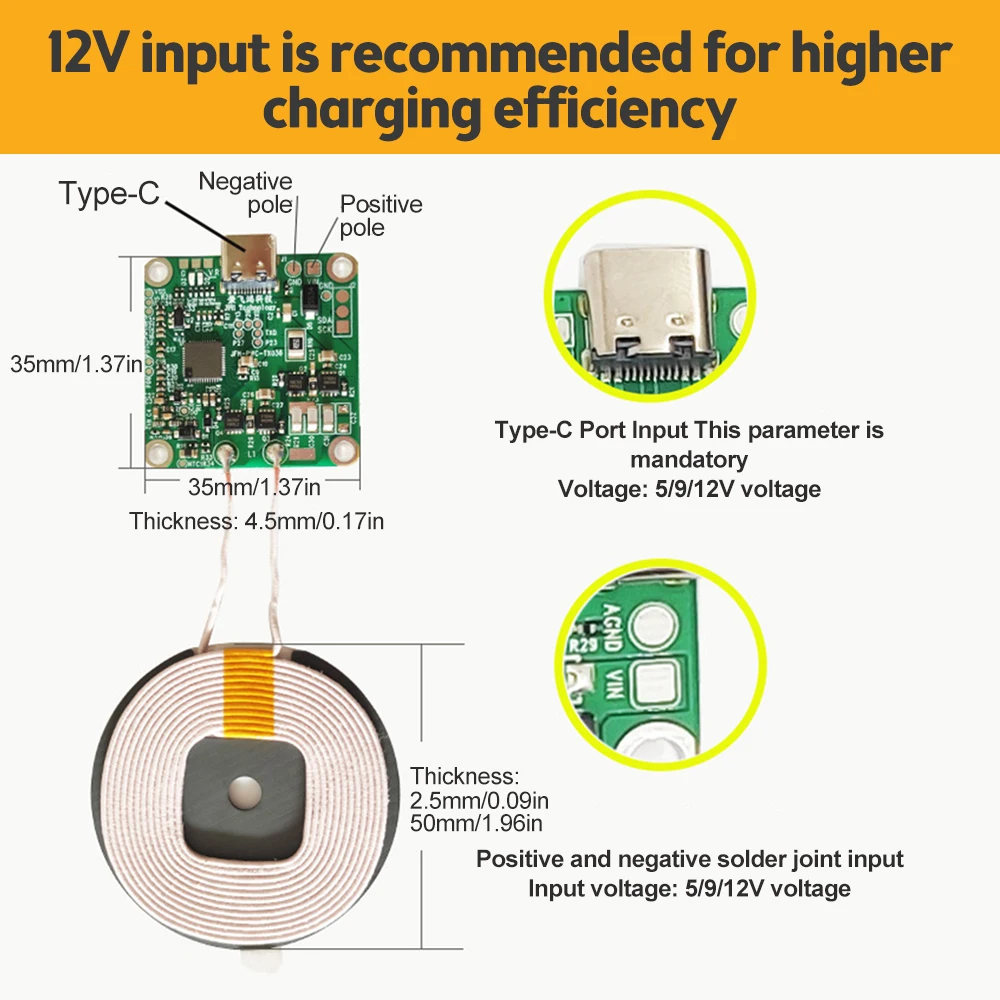

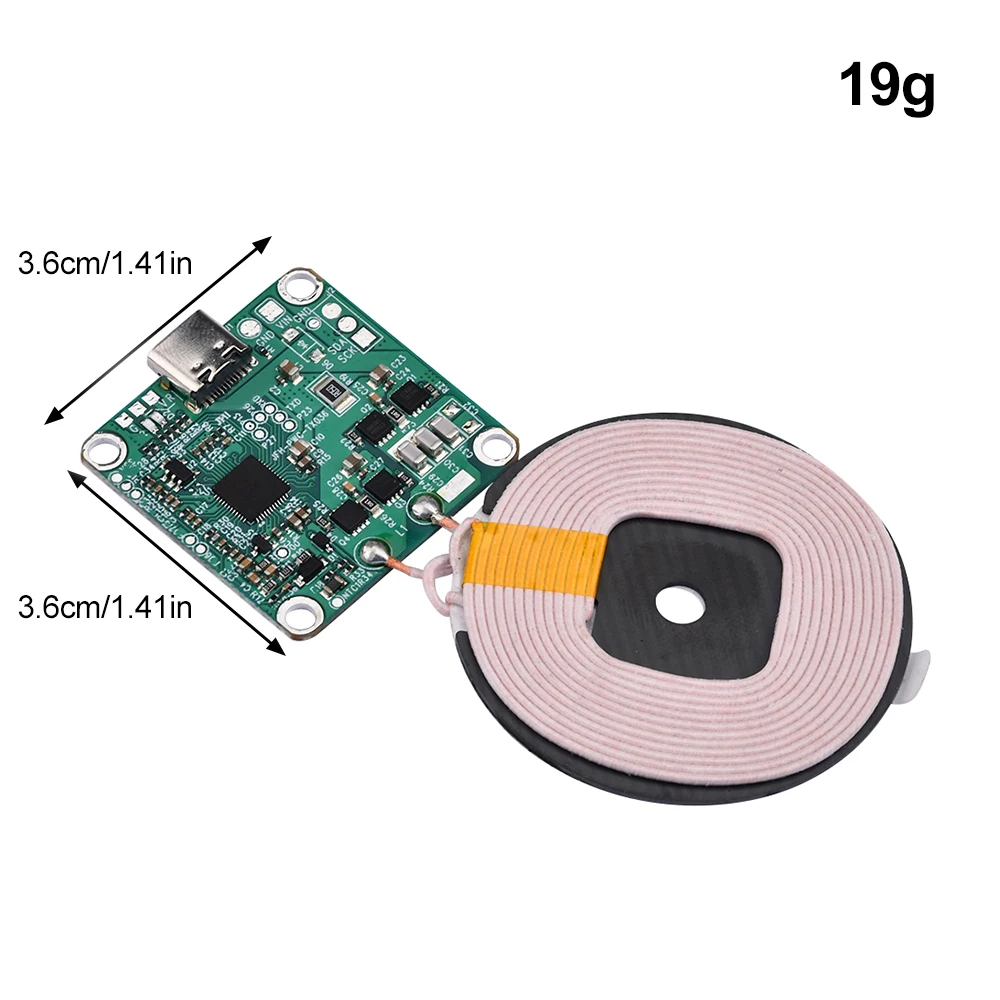

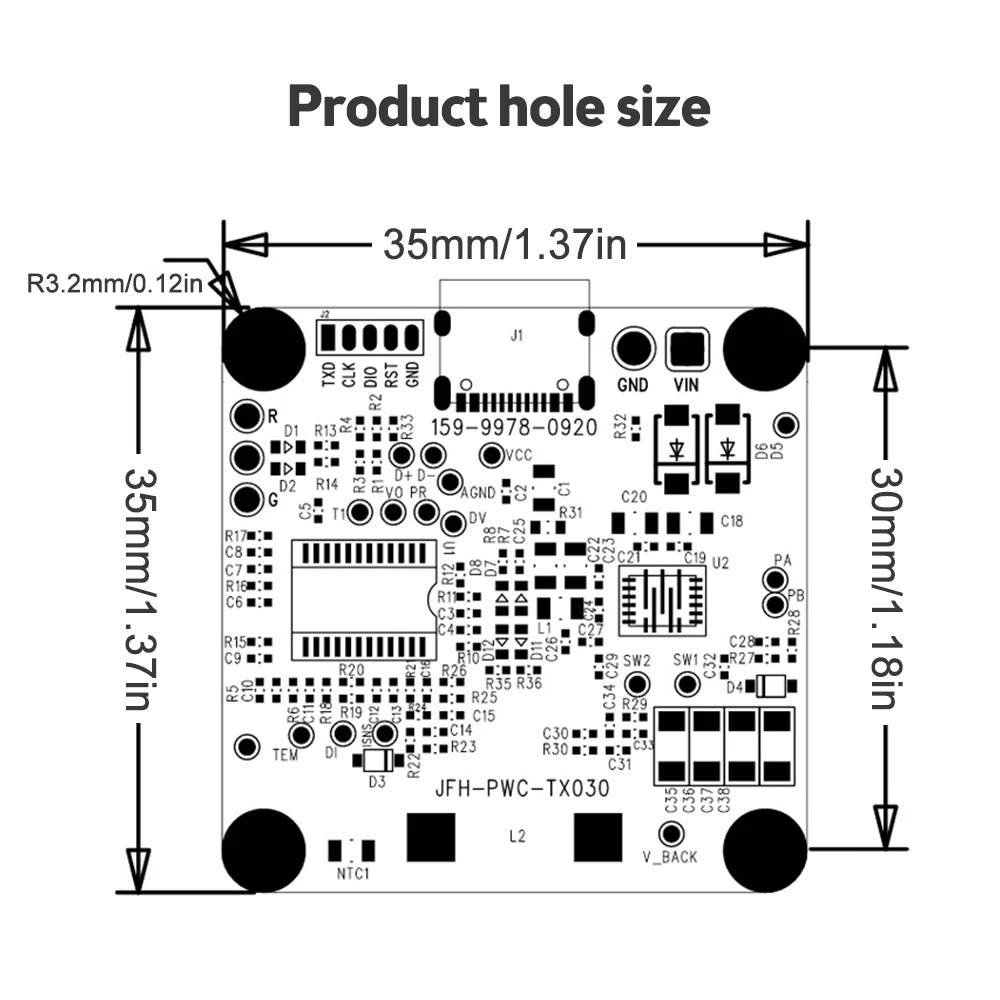

Tamaño de PCB: 35*35 * espesor 4,6mm
Tamaño de la bobina: diámetro 50 * espesor 2,5mm

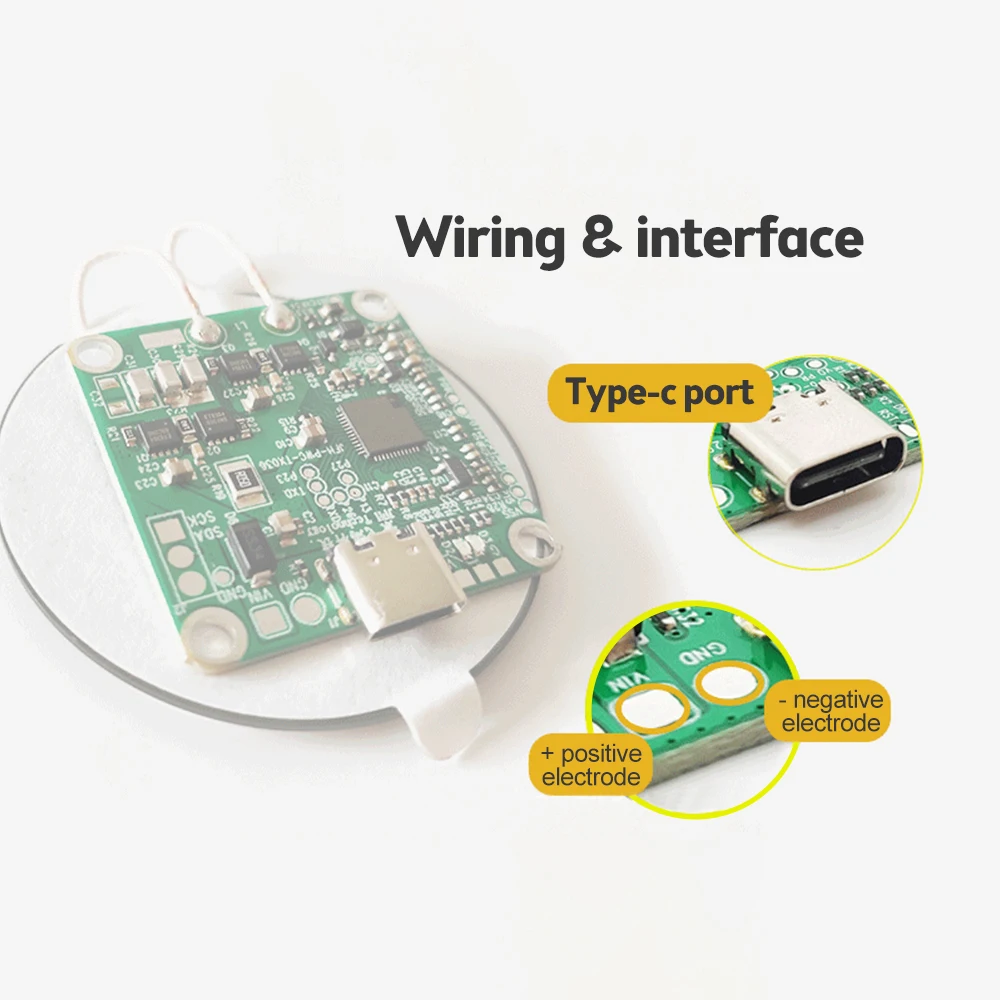

Voltaje de entrada: DC V 5/9V/12V ± 0,5 V
Corriente de entrada: MAX: 5A
Potencia en espera: máx.: 0,3 W
Potencia de salida: 5W/7,5 W / 10W / 15W/20W (la potencia máxima de salida es de 5W con entrada de 5V)
Distancia de carga: 3-10mm (la mejor distancia de carga es 3-8mm)
Eficiencia: MAX: 80%
Estándar de carga: general para Protocolo QI

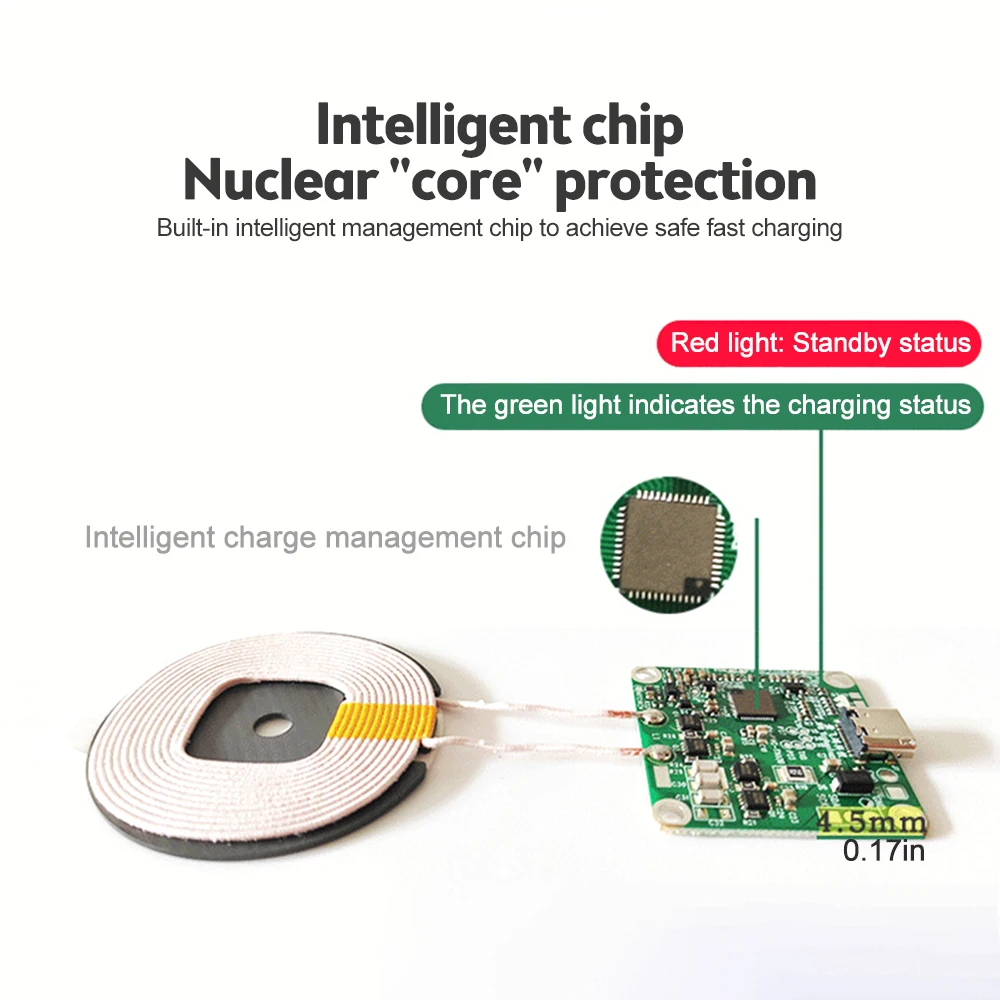

Función LED:
Encendido: luz verde: La luz roja parpadea alternativamente 3 veces, luego la luz roja está siempre encendida
Modo de espera: La luz roja está siempre encendida
Carga: La luz verde está siempre encendida
Informe de error: La luz roja parpadea (FOD, sobretensión, protección contra sobretemperatura, cortocircuito y otras condiciones anormales)
Protección contra sobrecorriente: Protección contra sobrecorriente de salida: MAX 5A
Protección contra sobretensión: Protección contra sobretensión de entrada: 13,5 V ± 10%
Protección contra cortocircuitos: protección contra cortocircuitos de entrada y salida
Protección de temperatura: Desconecte la carga por encima de 80 °C
Certificación del producto: CE/KC/ECC/ROHS y otras certificaciones
Problema común:
P: ¿La bobina está dividida en parte delantera y trasera? ¿Cómo decirlo es correcto?
Respuesta: La bobina transmisora mira hacia el extremo receptor del teléfono móvil (colocado en la parte posterior).
P: ¿Cuál es la velocidad de carga con una entrada de 5V?
Respuesta: la entrada de 5V es una salida de 5W, solo la entrada de 9/12V se puede utilizar para una carga rápida. Además, el voltaje del puerto USB del automóvil es de 5V, y debe estar equipado con un cabezal de carga rápida del automóvil para una carga rápida.

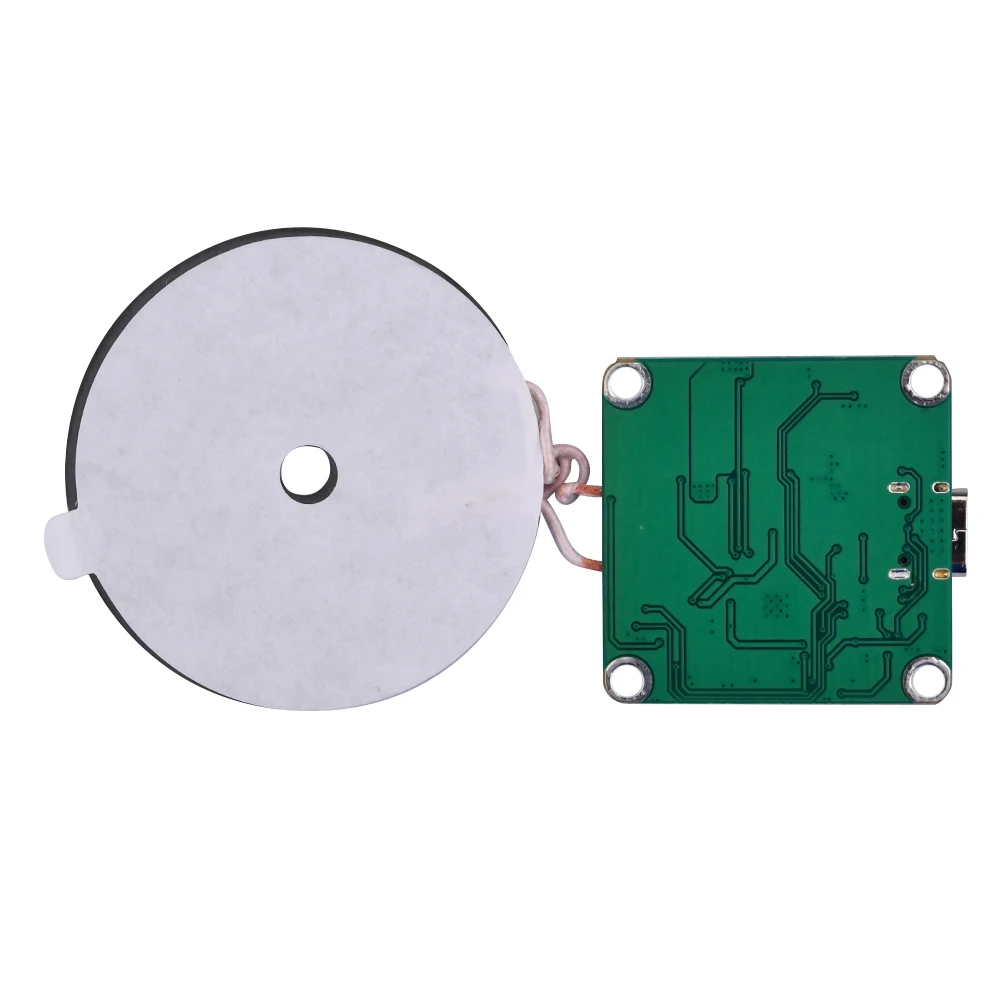

P: ¿Se puede quitar el azulejo negro en la parte posterior de la bobina de carga inalámbrica?
Respuesta: No, la pieza de cerámica negra en la parte posterior de la bobina es una pieza de aislamiento magnético, quitarla hará que la carga inalámbrica no funcione correctamente. Las microgrietas en las baldosas no afectan a la carga.
