Descripción
Características:

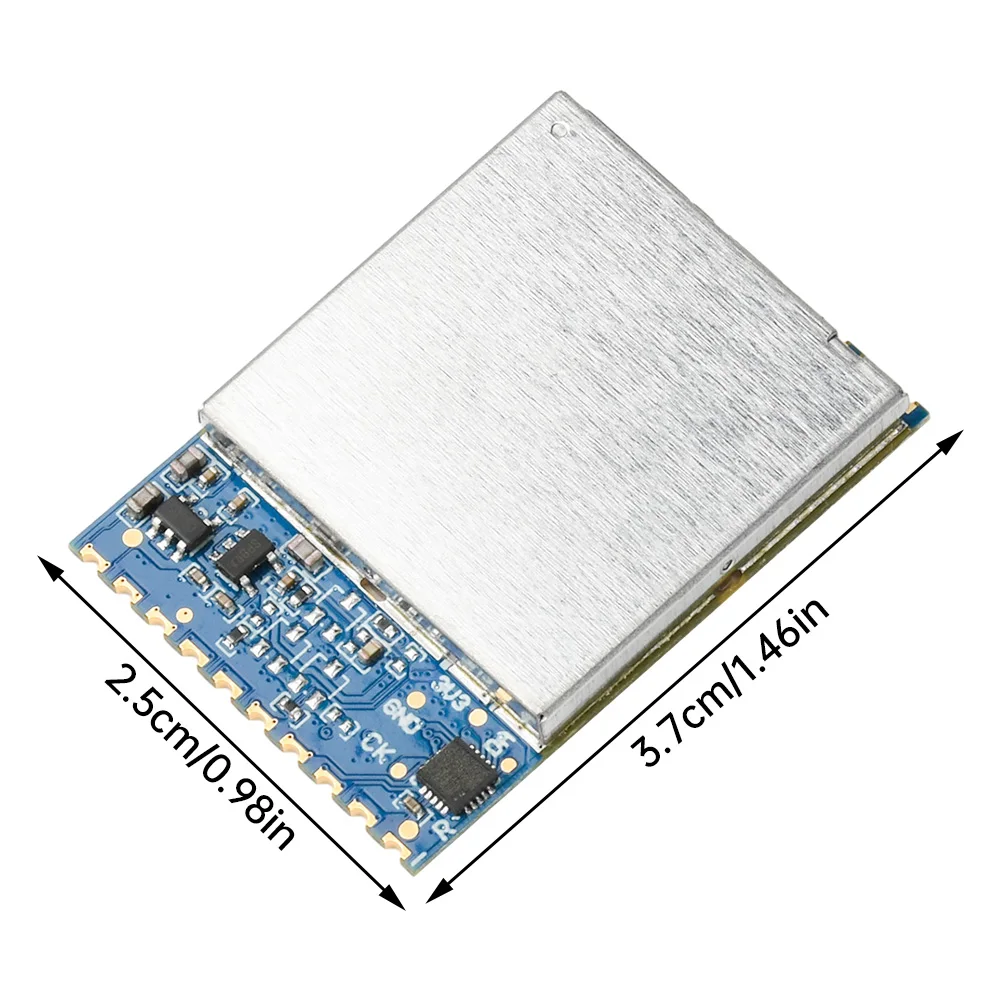

1.Diseño de alta integración: el módulo adopta un diseño de alta integración, que tiene las ventajas de un tamaño pequeño, bajo consumo de energía y alta sensibilidad.
2.Método de conexión simple y fácil de usar: simplemente conecte la antena para recibir fácilmente señales de sonido e imagen, con fácil operación.
3.Capacidad de recepción de banda ancha: admite un rango de frecuencia de recepción de 3060-3500 MHz para garantizar señales estables y confiables.
4.Excelente rendimiento de vídeo: la impedancia de salida de vídeo es de 75 Ω, lo que proporciona una calidad de imagen clara y estable.
5.Excelente adaptabilidad ambiental: el rango de temperatura de trabajo es de -10° C a +65° C, que puede adaptarse a las necesidades de uso de diversas condiciones ambientales.
Parámetro:
Características de CC
FUENTE DE ENERGÍA: 5,0 V
Consumo actual:(380 30)mA
Especificación ambiental
Temperatura de funcionamiento:-10~+65°C
Temperatura de almacenamiento: -30~+85°C
RF:

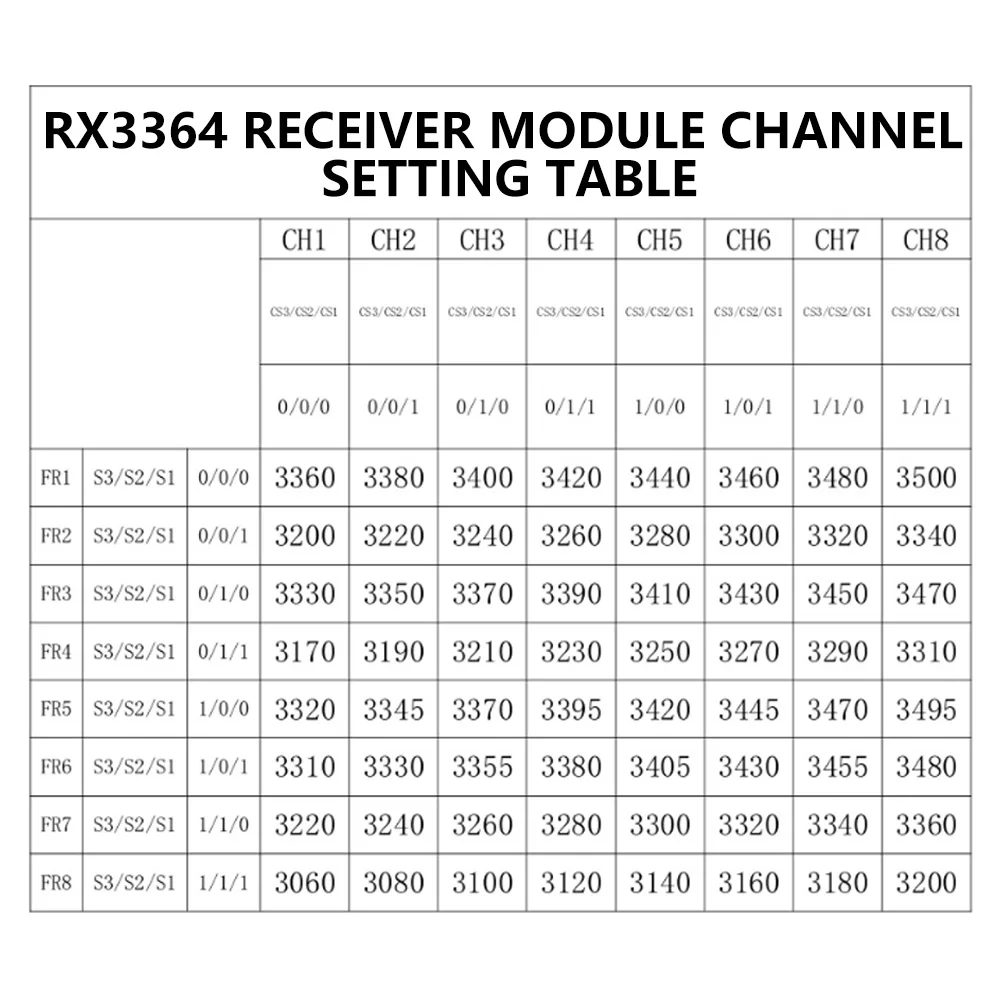

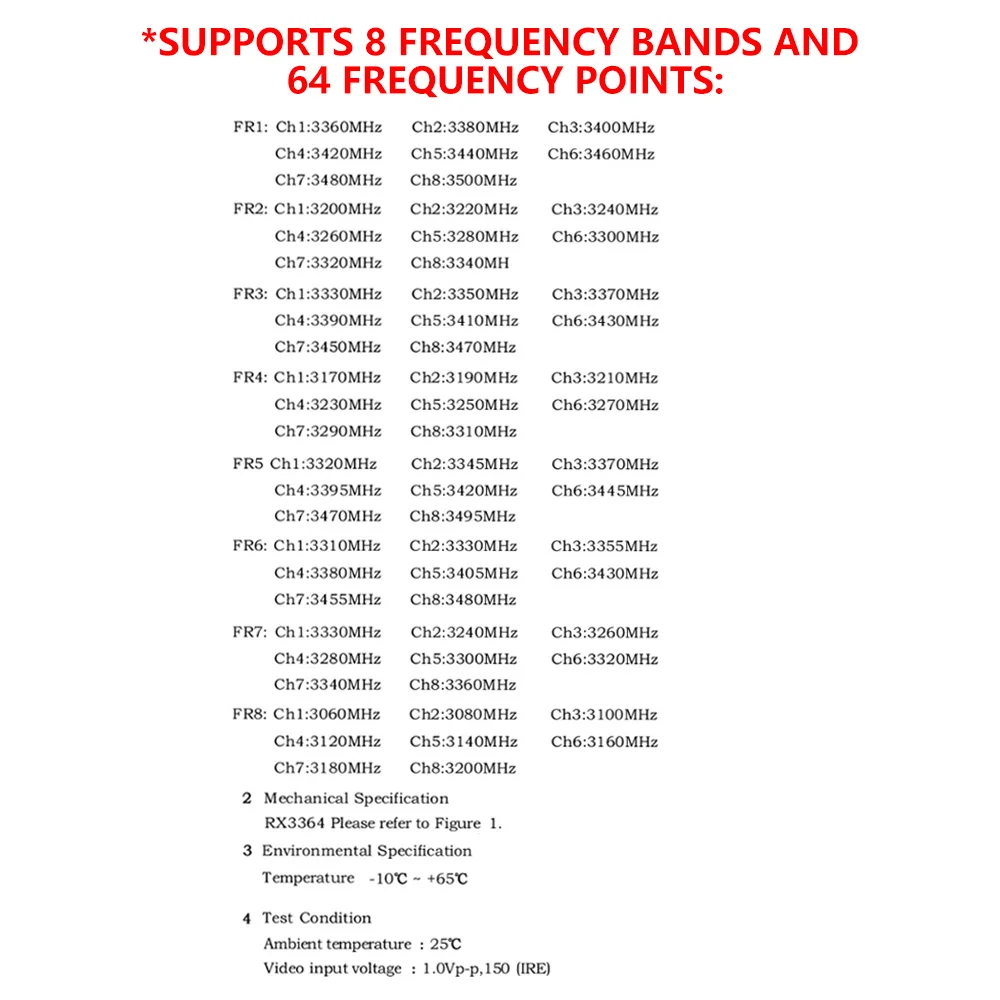

Rango de frecuencia de recepción: 3060-3500MHZ
Relación de onda estacionaria de voltaje: 2:1
Sistema de demodulación: FM/PLL
Frecuencia intermedia IF: 480MHz
ANT.inputimedancia: 50Ω, TyP.
Estabilización de frecuencia LO: ±200kHz
Precisión de frecuencia LO: ±200 kHz
Control LO: PLL
Fuga LO de entrada: -65 dBm
Sensibilidad de recepción: -95dBm±2
Rango de nivel de entrada:
Características de vídeo)
Salida de vídeo: 75Ω, tipoP.
Nivel de salida de vídeo): 1±0,2Vp-P. Tipo.
Polaridad de vídeo: NEGATIVO
Respuesta de frecuencia de vídeo: ±5 dB, máx. 50 Hz ~ 6 MHz
Ganancia diferencial: ±5 %, máx.
Fase diferencial: ±5 grados, máx.
3DbIFWIDEBAND: 16,5MHz
Relación señal-ruido (S/N): 38 dB, mín.
El paquete incluye:
1X módulo
