Descripción

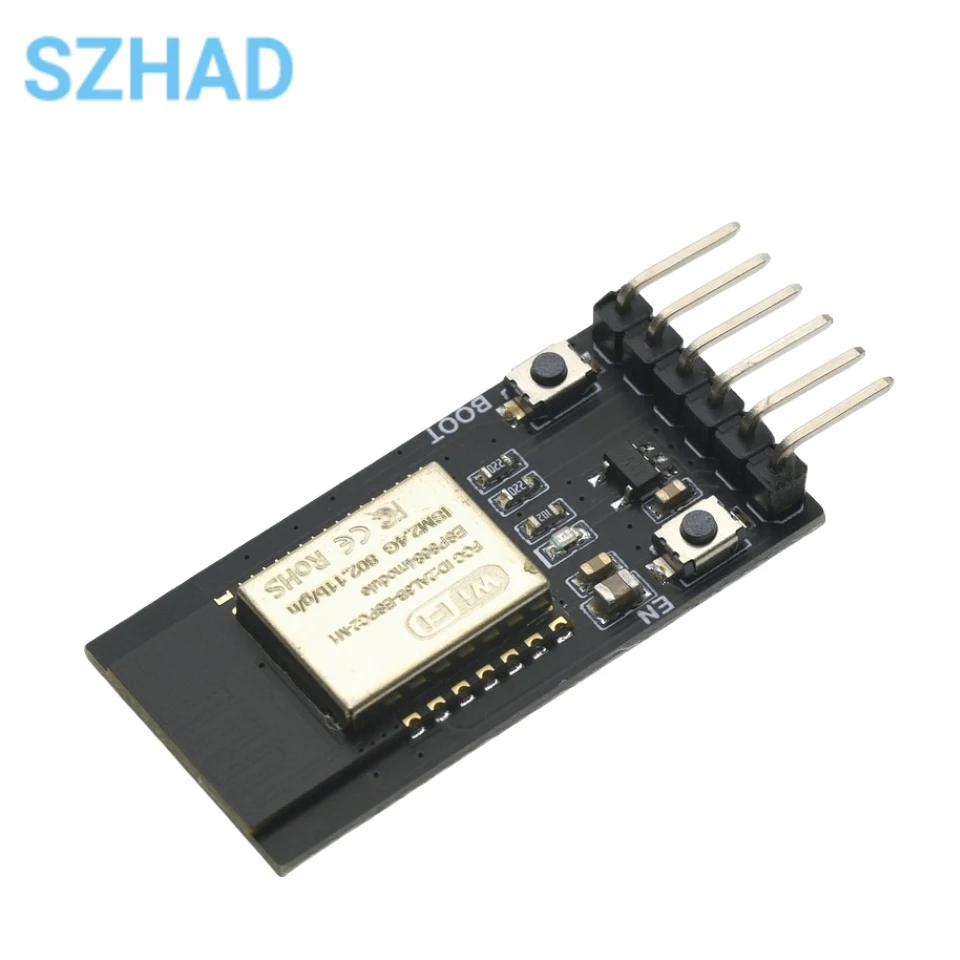

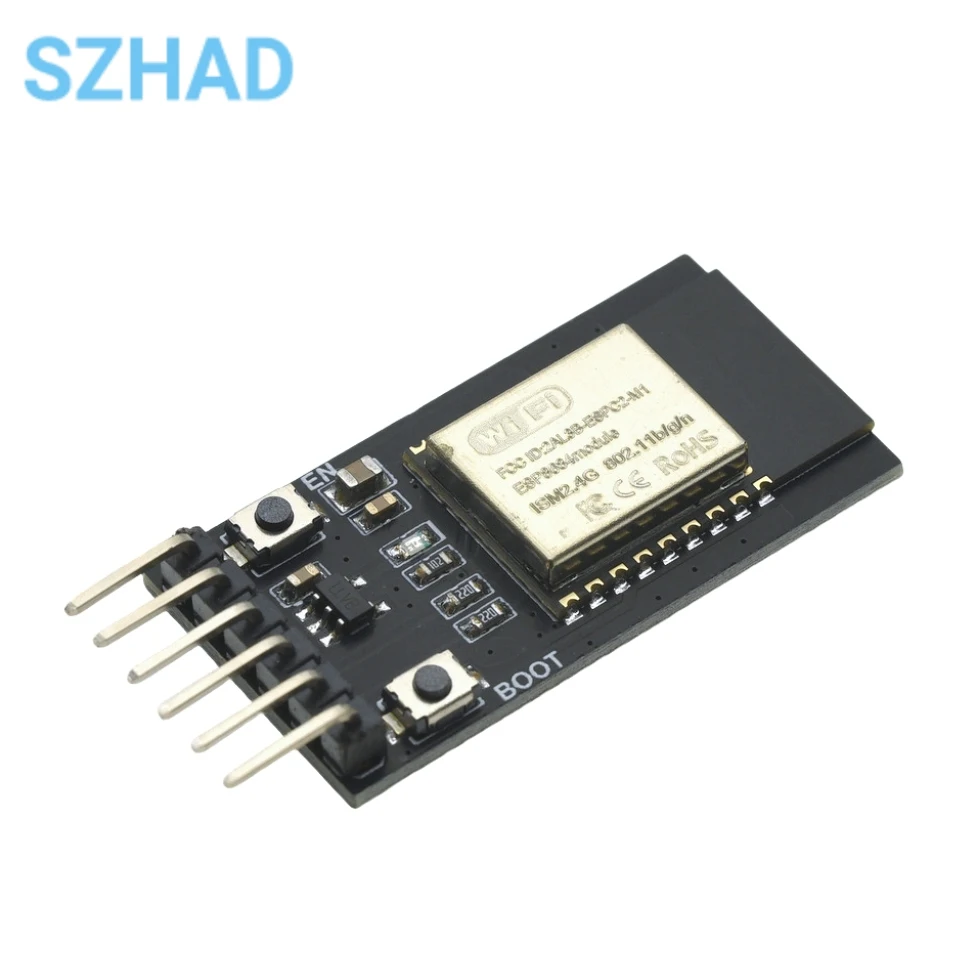

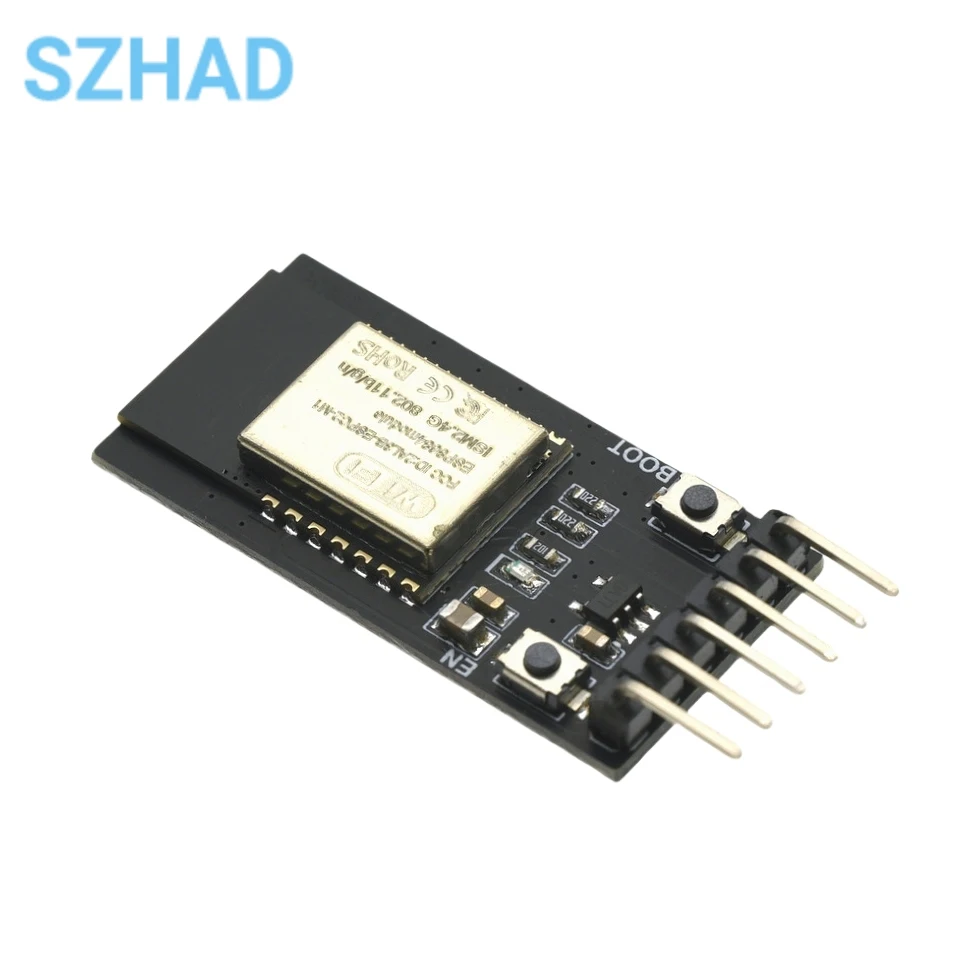

Las características del módulo TTL-WiFi son las siguientes:
- Totalmente compatible con las interfaces eléctricas y físicas del módulo de transmisión transparente Bluetooth original;
- Firmware de transmisión transparente V3.0 integrado de grado industrial, confiable y estable, con configuración de interfaz WEB;
- Basado en el módulo WiFi de alto rendimiento ESP32-C2, dimensiones totales: 20 mm × 12 mm × 3 mm;
- Voltaje de alimentación: 3,3 V, voltaje TTL: 3,3 V (compatible con 5,0 V);
- Pines de salida: STATE, TXD, RXD, EN;
- Corriente promedio: 80 mA Al enviar datos WiFi, son 170 mA.20μA en modo de suspensión profunda
- Admite instrucciones AT del puerto serie;
- Admite reprogramación y actualización de firmware OTA;
- Transmisión de datos perfecta en tiempo real entre el puerto serie y WiFi;
- Servidor web HTTP incorporado, que admite la configuración de varios parámetros para páginas web;
- El WiFi admite tres modos: AP, STA y AP+STA.
- Admite reconexión automática en modo WiFi STA y modo Cliente TCP;
- El puerto serie admite la configuración de velocidad en baudios, bits de datos, verificación de paridad, bits de parada y tiempo de subpaquete.
- admite la velocidad en baudios (BPS): 300/600/1200/2400/4800/9600/19200/38400 /57600/74800/115200/
230400/460800/921600/1843200/3686400;
- Admite habilitar AP, SSID/contraseña personalizada, IP personalizado y segmento de red, etc.
- Escanee automáticamente los puntos de acceso circundantes, compatible con habilitar la STA, DHCP, IP personalizado y segmentos de red, etc.
- Admite servidor TCP, cliente TCP, servidor UDP, cliente UDP y transmisión de red de área local UDP;
- La dirección del servidor remoto admite la resolución automática de nombres de dominio DNS.
- Soporte para verificar el estado a través del comando AT;
- Introducir IO4 para representar el estado de WiFi.
- Rango de temperatura de funcionamiento: -40℃ a 125℃
- Escenarios de aplicación: hogar inteligente, recopilación y transmisión de datos inalámbricos, control inteligente de automóviles, impresoras de puerto serie inalámbrico, luces LED para exteriores, control industrial, etc.

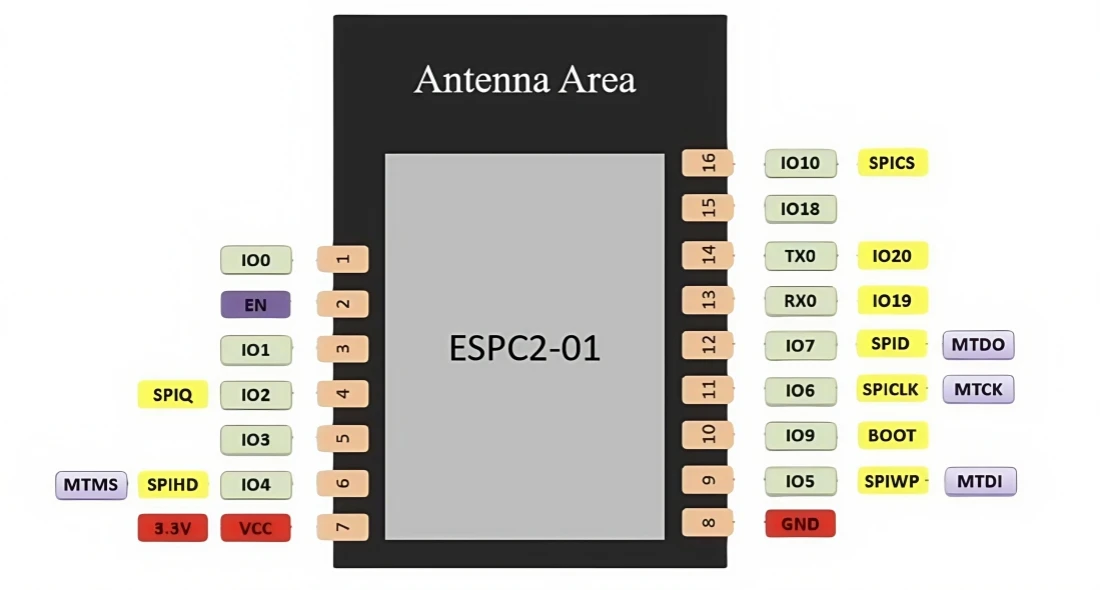

El diagrama esquemático estructural del módulo TTL-WiFi es el siguiente:
