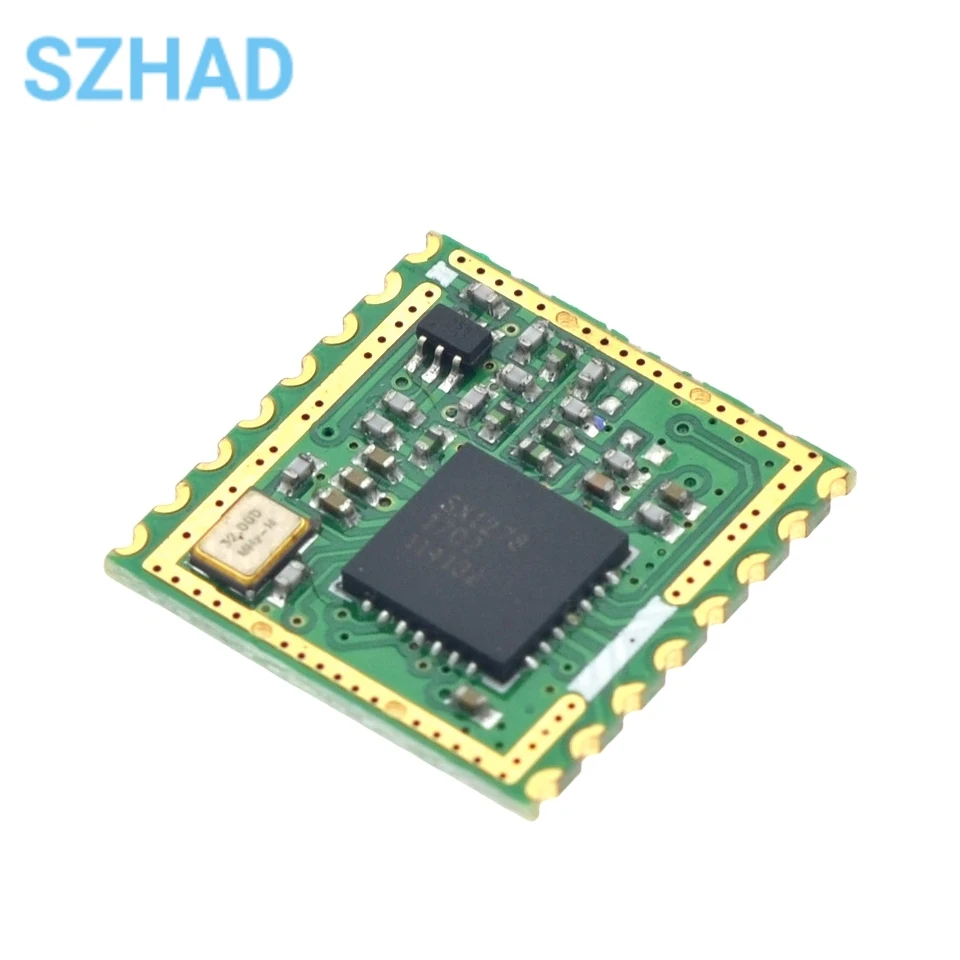

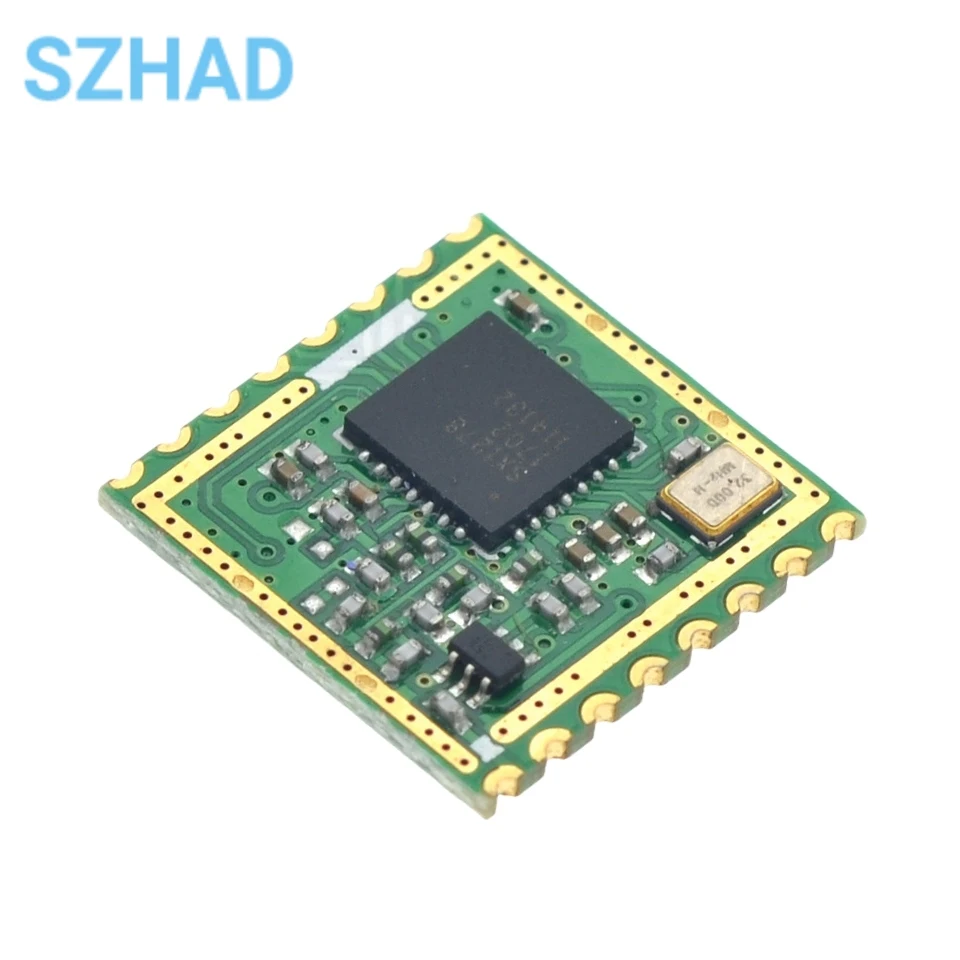

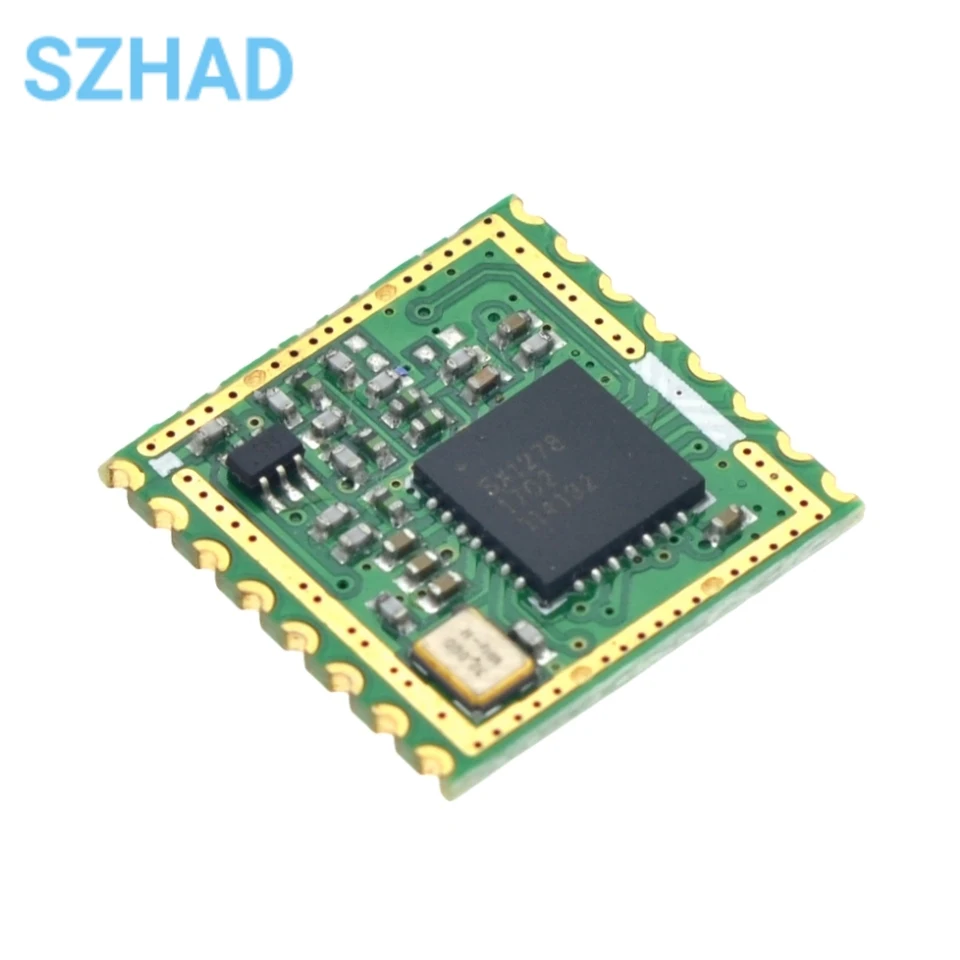

Características del producto
Voltaje de funcionamiento: 1,8 ~ 3,7 V
Corriente de recepción: 10 ~ 14 mA
Corriente de emisión: 120 mA @ +20 dBm, 90 mA @ + 17 dBm, 29 mA @ + 13 dBm
Frecuencia de funcionamiento: 433MHz, 475MHz
Potencia de transmisión: + 20dBm
Sensibilidad de recepción de Ips:
-139dBm @ LoRaTM, 62,5 Khz y SF=12 y 146 bps
-136 @ LoRaTM, 125 Khz y SF=12 y 293 bps
-118 @ LoRaTM, 125 Khz y SF=6 y 9380 bps
-123@FSK, 5Khz y 1,2Kbps
-117@FSK, 5Khz y 4,8Kbps
-110@FSK, 20Khz y 38,4Kbps
Error de frecuencia: +/- 10 ppm
Espacio FIFO: 64 bytes
Velocidad de datos: 1,2 K ~ 300 Kbps @ FSK, 0,018 K ~ 37,5 Kbps @ LoRaTM
Modulación:FSK, GFSK, MSK, GMSK, LoRaTM, OOK
Forma de interfaz: SPI
Corriente de sueño: 0,2uA@SLEEP, 1,5uA@IDLE
Temperatura de funcionamiento: -30℃ ~ +75℃
función RSSI digital
corrección automática de frecuencia
Control automático de ganancia
Función de activación RF
Sensor de temperatura y detección de bajo voltaje
despertar rápido y salto de frecuencia
programa de procesamiento de paquetes altamente configurable
Diversidad de antenas y control de interruptor TX/RX
Tamaño pequeño: 17*16*2mm

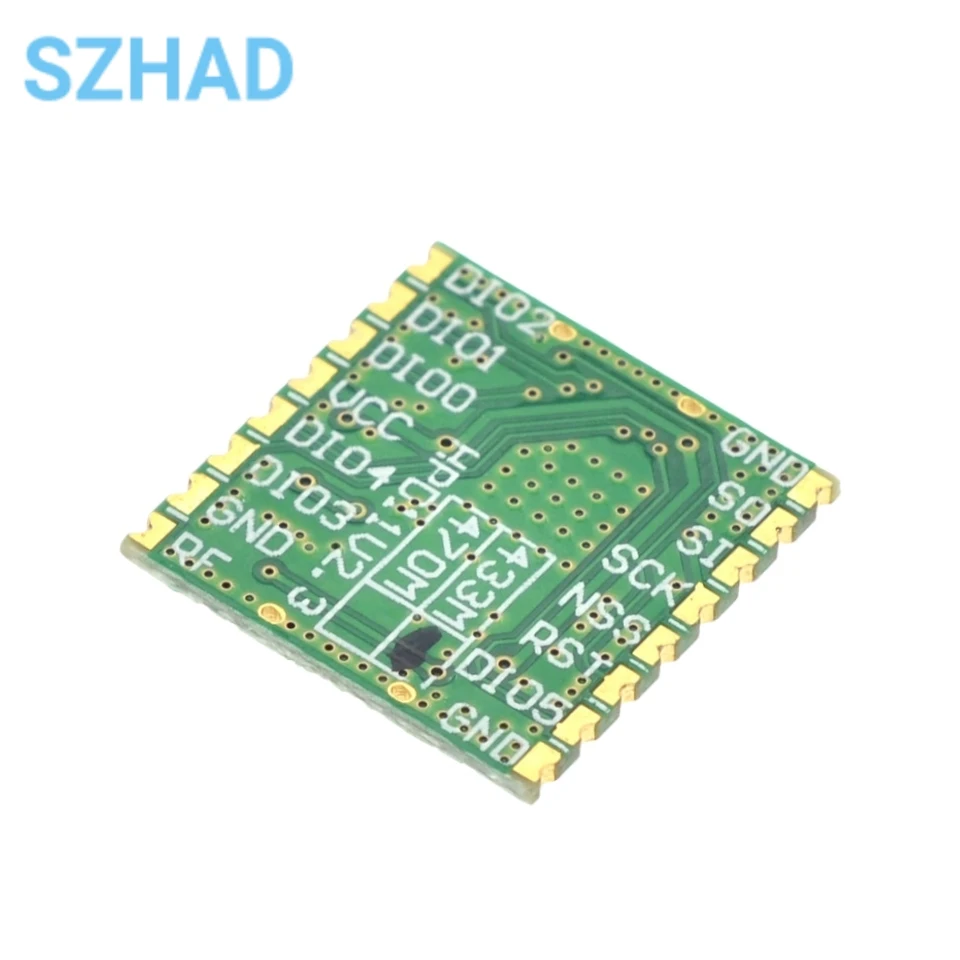

Definiciones de pines
Numeración
nombre
Tipos de
Características
L
TIÑO
-
El polo negativo de la fuente de alimentación.
2
TENO
& Lt; / RTI & gt;
Interfaz SPI Salida de datos MISO
3
SI
Lt; / RTI & gt;
Entrada de datos MOSI de interfaz SPI
1
SCK
& Lt; / RTI & gt;
Entrada de reloj SCLK de interfaz SPI
5)
NSS
& Lt; / RTI & gt;
Interfaz SPI NSS Seleccione entrada
6
RESET
& Lt; / RTI & gt;
Pin de reinicio
7
DI05
E/S
Pines de E/S digitales DI05 directos, configuración de software
8
TIÑO
-
El polo negativo de la fuente de alimentación.
9
RF
E/S
Entrada/salida de señal RF, luego antena 50Q
10
TIÑO
-
El polo negativo de la fuente de alimentación.
11
DI03
E/S
Pin de E/S digital DI03, configuración de software
12
DI04
E/S
Pines de E/S digitales DI04 directos, configuración de software
13
VCC
-
Potencia positiva 1,8 ~ 3,7 V
14
DIOO
E/S
Pin de E/S digital DI00 directo, configuración de software
15
DIOl
E/S
Pin de E/S digital DI01 directo, configuración de software
16
DI02
E/S
Pin de E/S digital DI02, configuración de software
