Descripción
Características del módulo de la serie:
Módulo con regulador de voltaje IC compatible con fuente de alimentación de 3,2 V/5V.
Con Soporte para tarjeta SD, puede hacer marcos de fotos digitales y otros experimentos.
¡Módulo reservado interfaz Nokia3310/5110, compatible con interfaz 1602, Plug and Play!
Cableado aerodinámico usado IO: (optimizado para solo 3 IO)
1.RST: ¡se puede guardar directamente en el extremo de la señal de reinicio del microcontrolador de este IO!
2.D/C-conectado al nivel bajo, la selección de chip es efectiva durante mucho tiempo, entonces este IO puede ahorrar
3.D/C-conectado a la selección de registro de control IO
4.DIN -- Conecte IO para controlar la transmisión de datos.
5. CLK-conectado al bus SPI de control IO
6.BL-conectado a la pieza de alto nivel de retroiluminación de 3,3 V siempre encendida, ¡este IO se puede guardar!

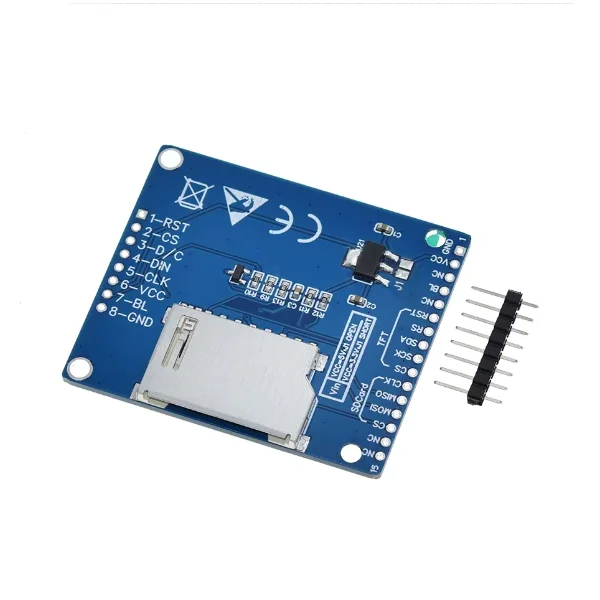

Cableado estándar usado IO: (6 IO)
1. RST-conectado al reinicio LCD de control IO
2.CE conectado a la selección del chip de control IO
3.D/C-conectado a la selección de registro de control IO
4.DIN conectado a la transferencia de datos de control IO
5. CLK-conectado al bus SPI de control IO
6.BL-conectado al brillo de la retroiluminación de control IO o al brillo de control PWM

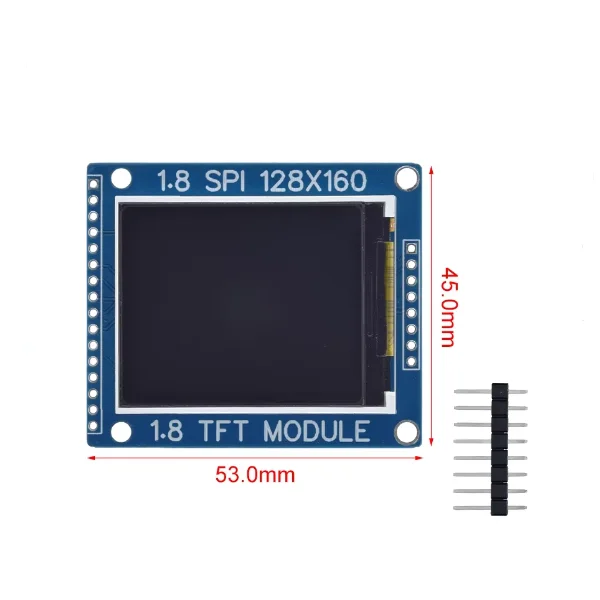

Parámetros de la pantalla LCD:
¡Resolución: 128X160!
Controlador IC: ILI9163/ST7735
Información de apoyo proporcionada, puede descargar la información para leerla antes de comprar.
Dirección de descarga de datos de código abierto (copie en la barra de direcciones del navegador para abrir).
http://pan.baidu.com/s/1qWmPWja
Enlace: https://pan.baidu.com/s/1rxJ5TlZCLE4z_UCEHJL6YA
Extraer código: 0in9
Copie este contenido para abrir la aplicación móvil del disco duro, ¡la operación es más conveniente!
