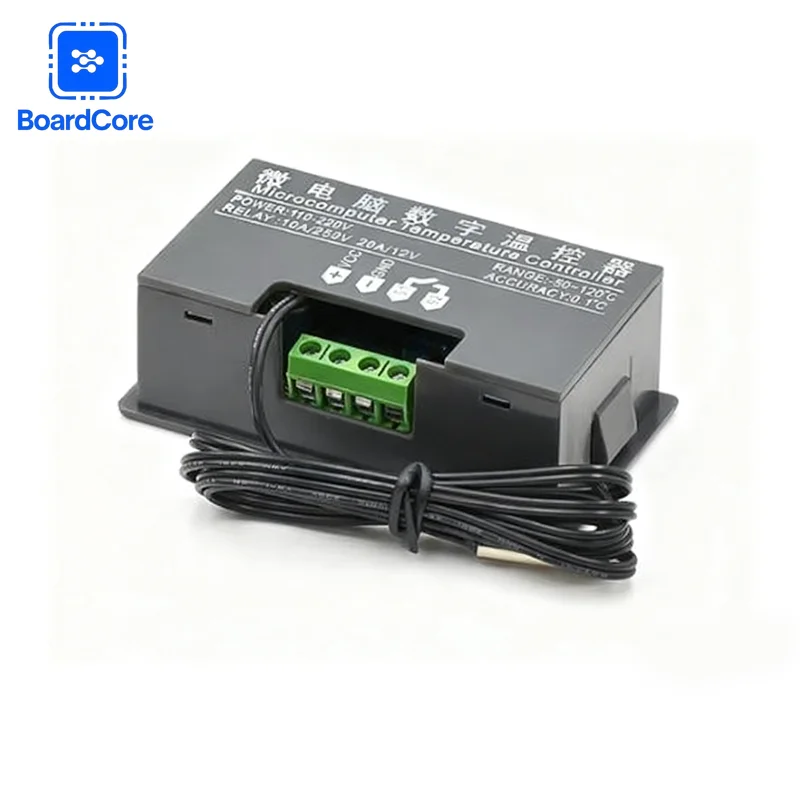

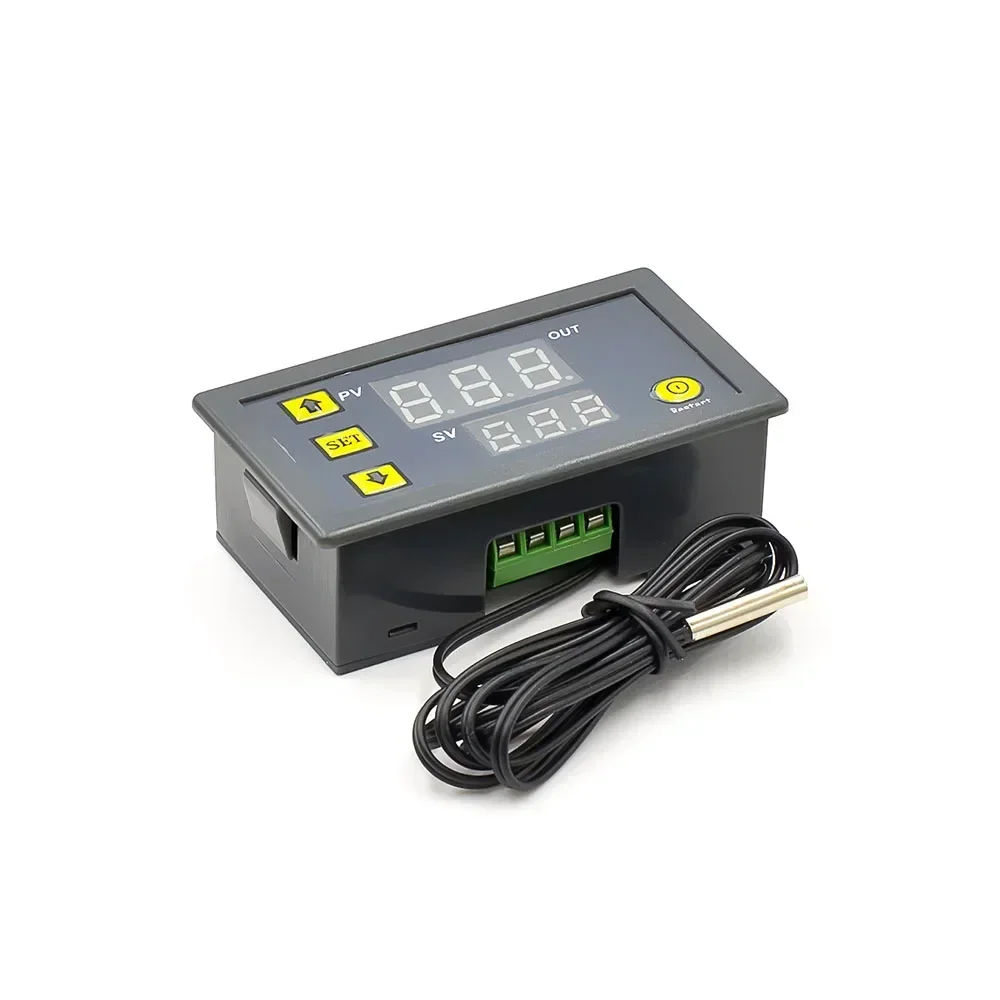

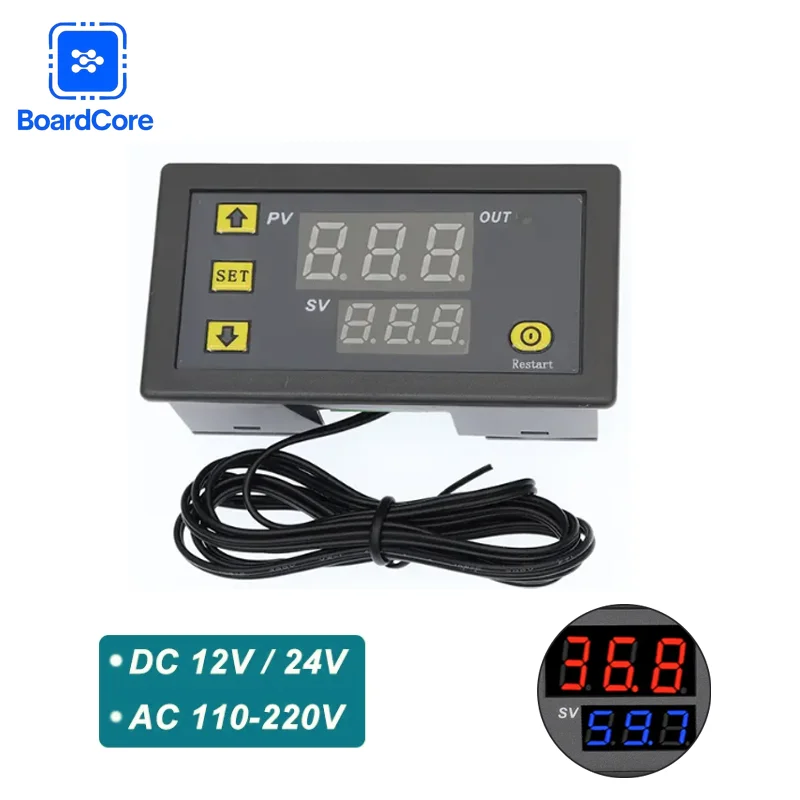

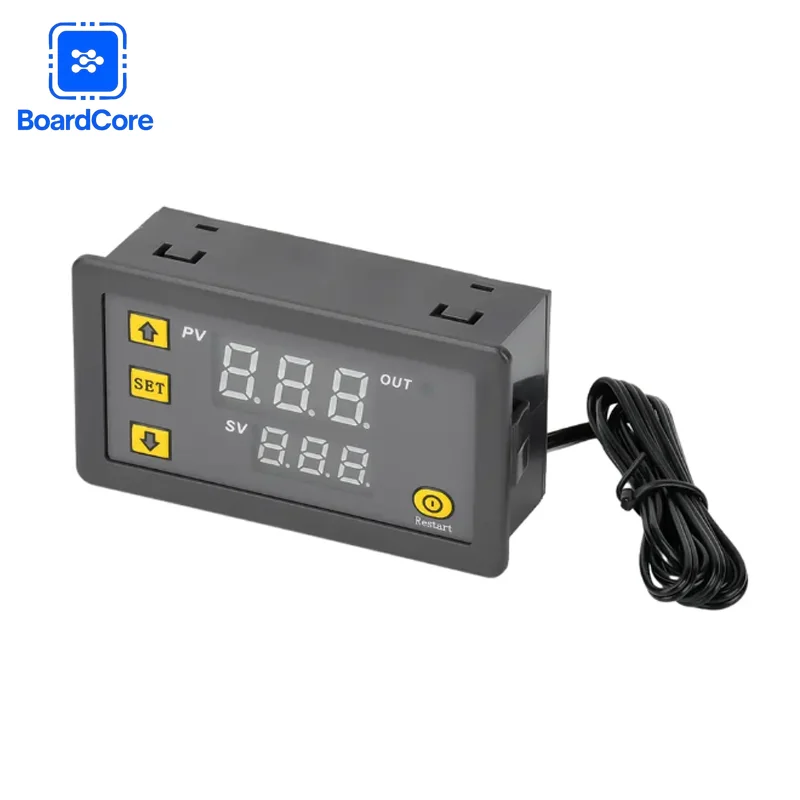

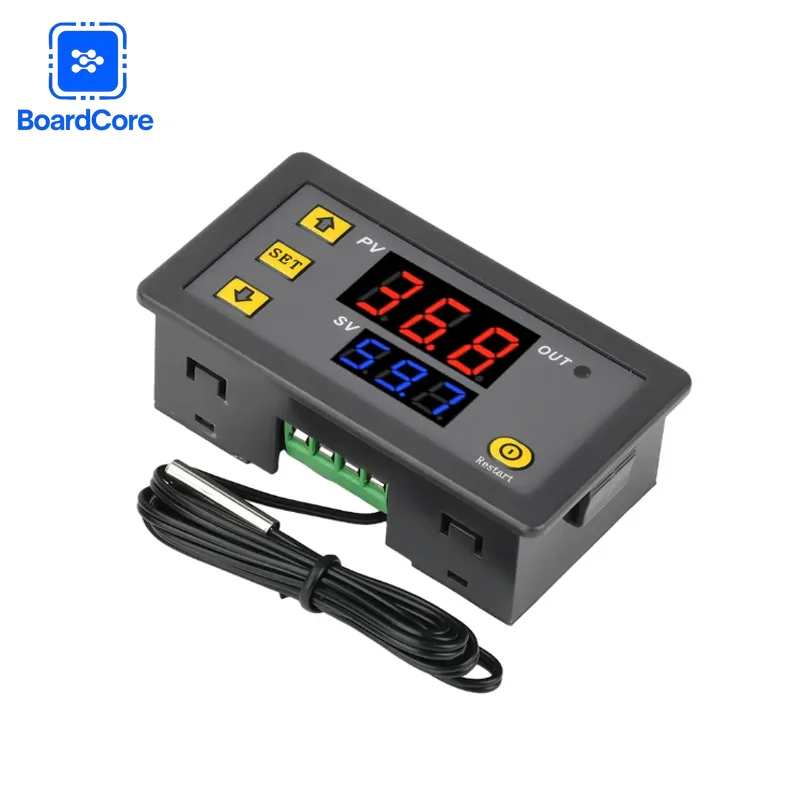

Módulo de termostato Digital W3230, placa controladora de temperatura con pantalla LED de 12V/24V/220V 20A con calefacción/refrigeración y Sensor

Parámetros del producto:

Instrucciones de configuración:

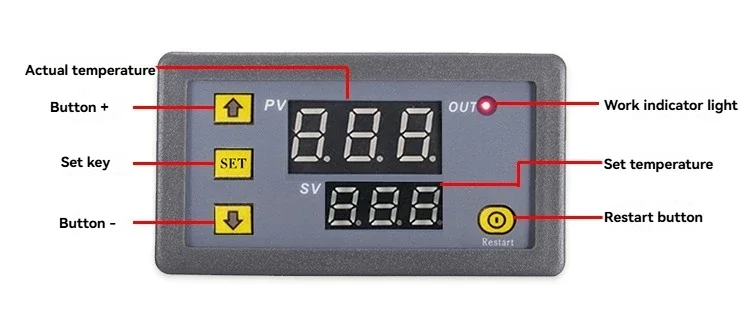

↑:Presione brevemente el botón arriba para mostrar la temperatura inicial.Mantenga presionado el botón arriba nuevamente para que la temperatura inicial parpadee, ingresando al estado de configuración.Ajuste a la temperatura deseada usando los botones arriba y abajo.
↓:Presione brevemente el botón arriba para mostrar la temperatura de parada.Mantenga presionado el botón arriba nuevamente para que la temperatura de parada parpadee, ingresando al estado de configuración.Ajuste a la temperatura deseada usando los botones arriba y abajo.
↑:En ausencia de ninguna operación, mantenga presionado el botón arriba para iniciar la calibración de temperatura inicial.
↑↓:Cuando el termostato no esté encendido, mantenga presionados los botones arriba y abajo, luego enciéndalo para restablecer la configuración de fábrica.

Faltas comunes:
LLL: La visualización de tres Ls indica una falla del sensor.Primero, verifique si el puerto del sensor se ha desmontado o reemplace el sensor para confirmar si está defectuoso.
Sin salida: en caso de que no haya salida, primero siga el método de configuración mencionado anteriormente para verificar si la temperatura inicial y la temperatura de parada se establecen inversamente.

Instrucciones de uso:

Conecte la fuente de alimentación y el equipo, puede suministrar energía al controlador, esta vez la pantalla para medir la temperatura, presione la tecla SET una vez, la temperatura de la pantalla parpadea, presione un aumento para configurar la temperatura deseada (mantenga presionado un aumento puede ser rápidamente subir y bajar) establezca la finalización del SET para confirmar la devolución, esta vez, el controlador de acuerdo con la configuración de la implementación automática del relé encendido y apagado.La salida del termostato para el relé de 20 A, para satisfacer una variedad de cargas de alta potencia, conectadas al circuito de control, puede suministrar energía al termostato, esta vez la pantalla muestra los indicadores de temperatura ambiente, los tubos digitales y las instrucciones de estado del timbre.

Indicador: parpadeando que el retardo de arranque de refrigeración o calefacción, la luz indica que el relé ha sido cerrado tubo digital: pantalla LL para el circuito abierto del sensor, conecte el sensor de acuerdo con las instrucciones;mostrar HH para el rango de medición más allá del termostato se verá obligado a desconectar el relé;pantalla --- para la alarma de alta temperatura!

Descripción de la función del parámetro:


P0 Modo de refrigeración y calefacción:


P1 Configuración de diferencia de devolución:


P2 Límite superior máximo de ajuste de temperatura:


P3 Establezca el límite inferior para la temperatura más baja:


P4 Corrección de temperatura:


P5 Tiempo de inicio retrasado (unidad: minutos)
Cuando se necesita un tiempo de retardo para el funcionamiento del enfriador o del calentador, la función de tiempo de retardo se puede activar para proteger la vida útil del equipo.Mantenga presionado SET durante 5 segundos para mostrar P0, presione eleven para cambiar a P5, presione SET una vez para configurar la unidad de tiempo de inicio diferido es minutos, presione eleven para
Establezca de 0 a 10 minutos, después de finalizar, presione SET una vez para regresar, presione prolongadamente SET o 10 segundos sin el controlador de acción clave que confirma automáticamente la finalización del

Modo de refrigeración: la primera vez que se enciende la alimentación, si la temperatura actual valor establecido, el enfriador no comenzará a enfriarse inmediatamente, debe ejecutar el tiempo de retardo establecido para comenzar.

Modo de calefacción: la primera vez que se enciende la alimentación, si la temperatura actual ≤ valor establecido, el calentador no iniciará la calefacción inmediatamente, debe ejecutar un tiempo de retardo establecido después del inicio.
Si el tiempo de inactividad entre dos arranques adyacentes del enfriador o calentador es mayor que el valor establecido del tiempo de inicio retardado, el enfriador comenzará inmediatamente.
Cuando el tiempo de inactividad entre dos arranques adyacentes del enfriador o calentador es menor que el valor establecido del tiempo de inicio retardado, la unidad se reiniciará solo después de ejecutar el tiempo de inicio retardado establecido del enfriador.El tiempo de retardo se calcula desde el momento del apagado, como el retardo del estado de refrigeración se establece durante 5 minutos, después del encendido, el retardo de inicio del enfriador, 5 minutos después de encender el enfriador cuando la temperatura deseada se detiene, esta vez para iniciar cronometraje, cuando el siguiente cronometraje de inicio del enfriador se completa inmediatamente cuando se completa el trabajo, no se completa el cronometraje para esperar a que funcione el fin del tiempo, el indicador LED parpadea en el tiempo de retardo.El inicio diferido establecido en 0 equivale a cerrar la función de retardo.

P8 restaura la configuración de fábrica:
Por algunas razones provocadas por el hombre, la configuración interna del termostato está confusa y consume mucho configurarlas una por una.En este momento, esta función se puede utilizar para restaurar la configuración de fábrica; el método específico es el siguiente.
En el estado apagado, mantenga presionados los botones + y - al mismo tiempo y luego encienda la alimentación, todos los parámetros anteriores se restaurarán a la configuración de fábrica.
