Descripción
Notas especiales:
1, exactamente igual que la versión oficial.
2. Debido a la pequeña producción, la soldadura es difícil y la soldadura a mano.
Lista de envío: módulo de tablero de control * 1 pieza
Instrucciones:
I.Sólo para MKS SBASE otras placas base de la serie 2560 no disparan.Rango de temperatura de medición: -200 grados Celsius a -1350 grados Celsius.
En segundo lugar, la sonda aplicable, el termopar tipo K y el módulo no coinciden, debe comprarlo de forma independiente
Interfaz SPI, transmisión de alta velocidad
Voltaje de entrada 3-5v CC
V. Valor de temperatura de salida digital directa, sin amplificador, sin ADC
Resolución de seis, 14 bits, precisión de temperatura de 0,25 grados
Tamaño 20 mm x 23 mm Espaciado entre orificios de posicionamiento 15 mm Diámetro 3 mm
Método de modificación de archivos de configuración:
temperatura_control.hotend.habilitar verdadero#
temperatura_control.hotend.thermistor_pin 0.24#
temperatura_control.hotend.heater_pin 2.7#
temperatura_control.hotend.thermistor RRRF100K#
temperatura_control.hotend.set_m_code 104#
temperatura_control.hotend.set_and_wait_m_code 109#
temperatura_control.hotend.designer T#
Modificado a:
# temperatura_control.hotend.habilitar verdadero#
# temperatura_control.hotend.thermistor_pin 0.24#
temperatura_control.hotend.chip_select_pin 0.16##temperatura_control.hotend.thermistor_pin 0.16#
temperatura_control.hotend.spi_canal 0# Canal SPI 0 o 1
temperatura_control.hotend.heater_pin 2.7# temperatura_control.hotend.
#temperatura_control.hotend.thermistor RRRF100K#
temperatura_control.hotend.sensor max31855##temperatura_control.hotend.
temperatura_control.hotend.set_m_code 104##temperatura_control.hotend.
temperatura_control.hotend.set_and_wait_m_code 109#
temperatura_control.hotend.designer T#
Descripción

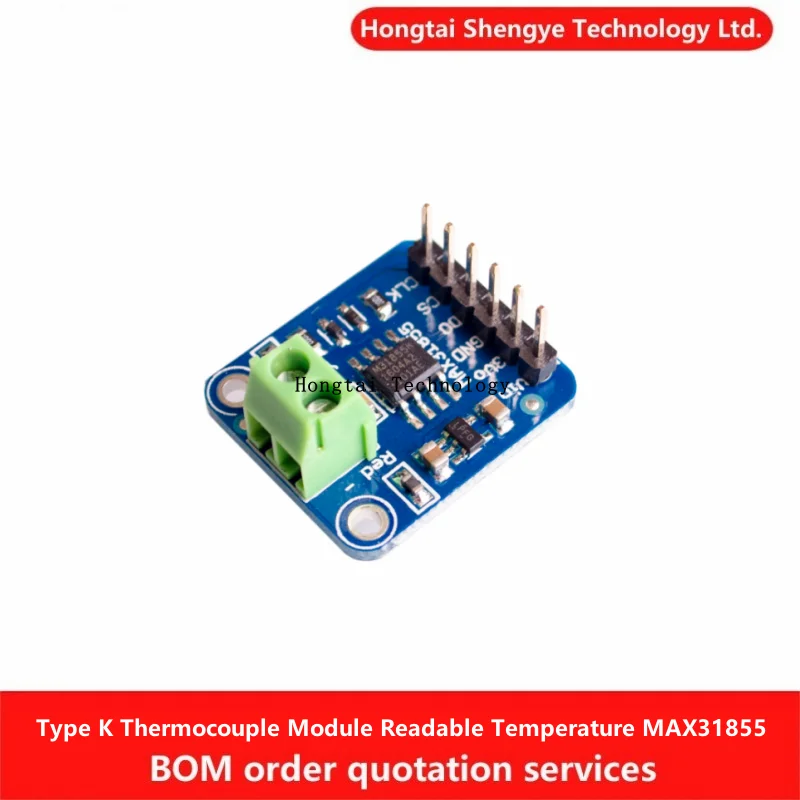

Los termopares son muy sensibles y requieren un buen amplificador con referencia de compensación en frío.El MAX31855K hace todo por usted y puede conectarse fácilmente con cualquier microcontrolador, incluso uno sin entrada analógica.Esta placa de conexión tiene el chip en sí, un regulador de 3,3 V con condensadores de derivación de 10 uF y circuitos de cambio de nivel, todos ensamblados y probados.Viene con un bloque de terminales de 2 pines (para conectar al termopar) y un conector de clavija (para conectar a cualquier placa de pruebas o placa de perfboard).
¡Nuevo!Ahora utiliza el MAX31855K en lugar del MAX6675, por lo que puede medir un rango de medición de temperatura más amplio.¡Tenga en cuenta!El MAX31855 no es compatible con pines ni con código desplegable compatible con el MAX6675.Tenemos una biblioteca Arduino para ambos chips, pero deberá ajustar cualquier diseño MAX6675 existente para el mew MAX31855.El MAX6675 ha sido descontinuado por Maxim.
La versión 2.0 ahora incluye cuentas de ferrita y condensador de filtro integrado para una mejor estabilidad
Funciona con cualquier termopar tipo K
No funcionará con ningún otro tipo de termopar que no sea el tipo K.
-200°C a +1350°Salida C en incrementos de 0,25 grados: tenga en cuenta que los termopares K tienen aproximadamente ±2°C a ±6°Precisión C
Lectura de temperatura interna
¡Fuente de alimentación de 3,3 a 5 V y compatible con nivel lógico!
La salida de datos SPI requiere 3 pines de E/S digitales.
