Descripción
Parámetros eléctricos: JSN-SR04T
Voltaje de funcionamiento: CC 5v
Corriente de espera: 5mA
Trabajo actual total: 30ma
Frecuencia de emisión acústica: 40khz
Distancia más lejana: 4,5 m
Persiana: 25cm

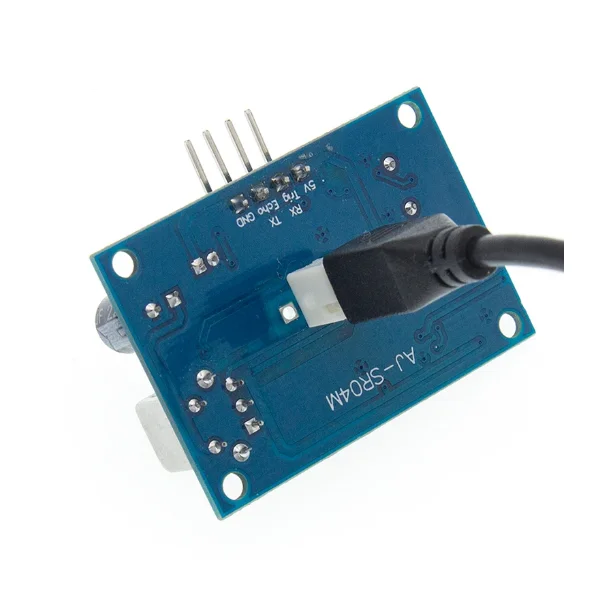

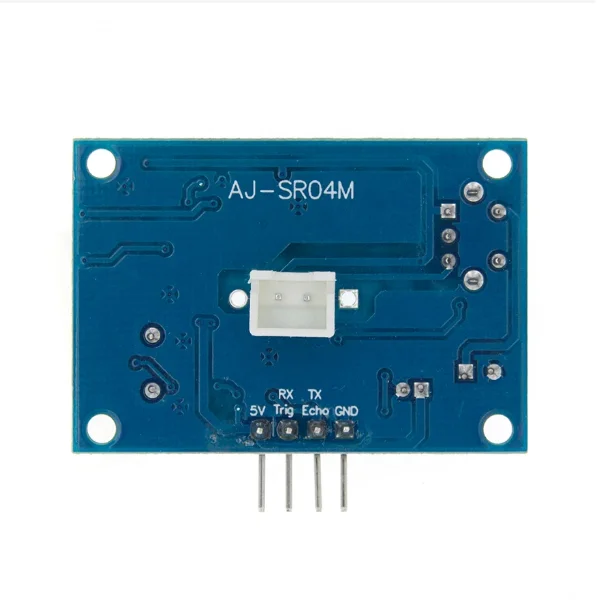

Cableado: + 5v (fuente de alimentación positiva)
Trig (lado de control) rx
Eco (el receptor) tx
GND (negativo)
Tamaño del módulo: 41 mm * 28,5 mm
Resolución: unos 0,5 cm
Ángulo: menos de 50 grados
Temperatura de trabajo: -10 70 70°
Temperatura de almacenamiento: -20 80 80°
Características del producto:
1, tamaño pequeño, fácil de usar;
2, bajo voltaje, bajo consumo de energía;
3, alta precisión;
4, fuerte antiinterferencias;

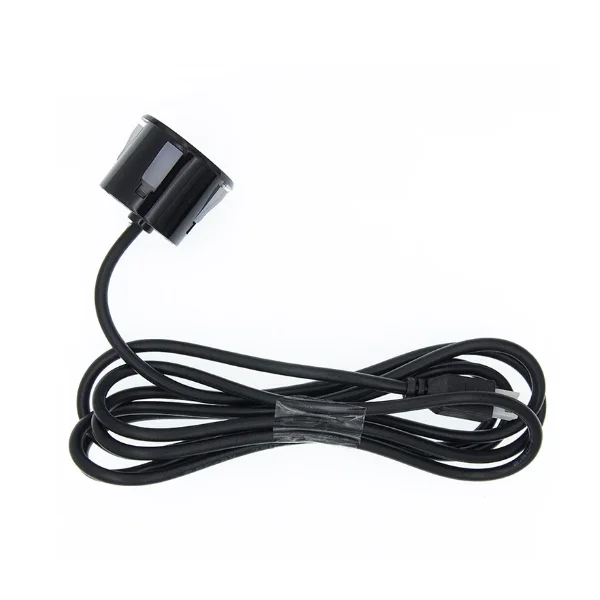

5, integrado con punta de sonda impermeable de alambre cerrado, adecuada para ocasiones de medición húmedas y ásperas.
Aplicación:
1, distancia horizontal;
2, evitar obstáculos, control automático;
3, el objeto se acerca, hay un percibido
4, control de tráfico;
5, seguridad, control industrial;
6, inteligencia artificial e investigación
El principio operativo básico:
(1) utilizando la ubicación del disparador del puerto io, para la señal de alto nivel de al menos 10us;
(2) el módulo envía automáticamente 8 fang bo de 40 kHz, detección automática si regresa una señal;
(3) un retorno de señal, se emite un nivel alto a través del eco del puerto io, la duración del nivel alto es
Lanzamiento ultrasónico para regresar.La distancia de prueba=(tiempo de alto nivel * velocidad del sonido (340 m/s)) /2;
Este módulo utiliza el método simple, un puerto de control con 10us sobre el nivel alto, puede esperar el nivel alto
Salida en el puerto de recepción.Una salida puede controlar el temporizador, cuando este puerto está bajo puede leer el valor del temporizador,
Esta vez para la ubicación del tiempo, se puede calcular la distancia.Luego pruebe constantemente el ciclo, que puede lograr
La medida del valor de tu teléfono celular.
