Descripción

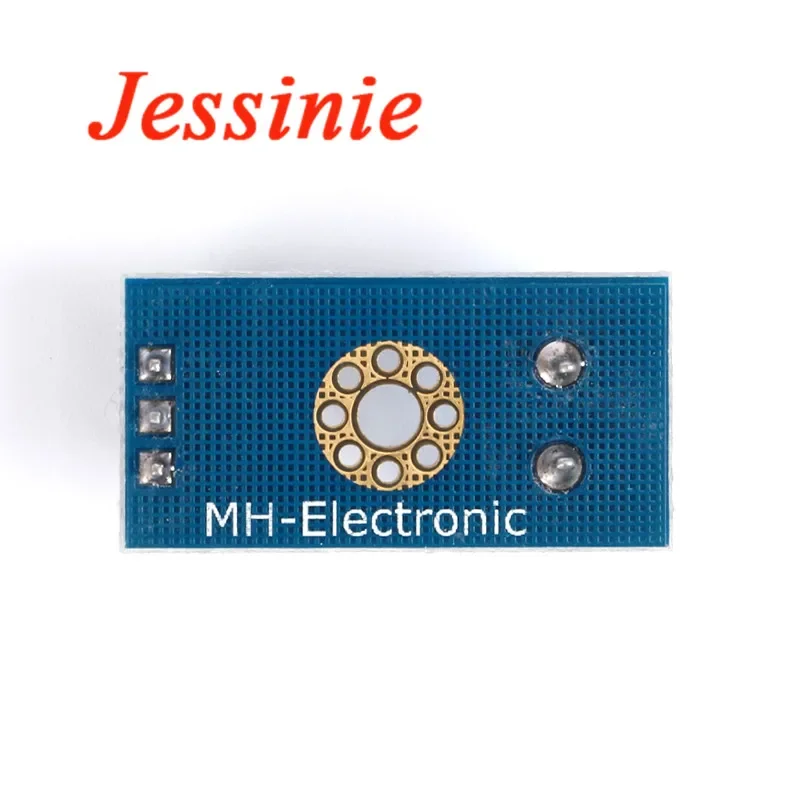

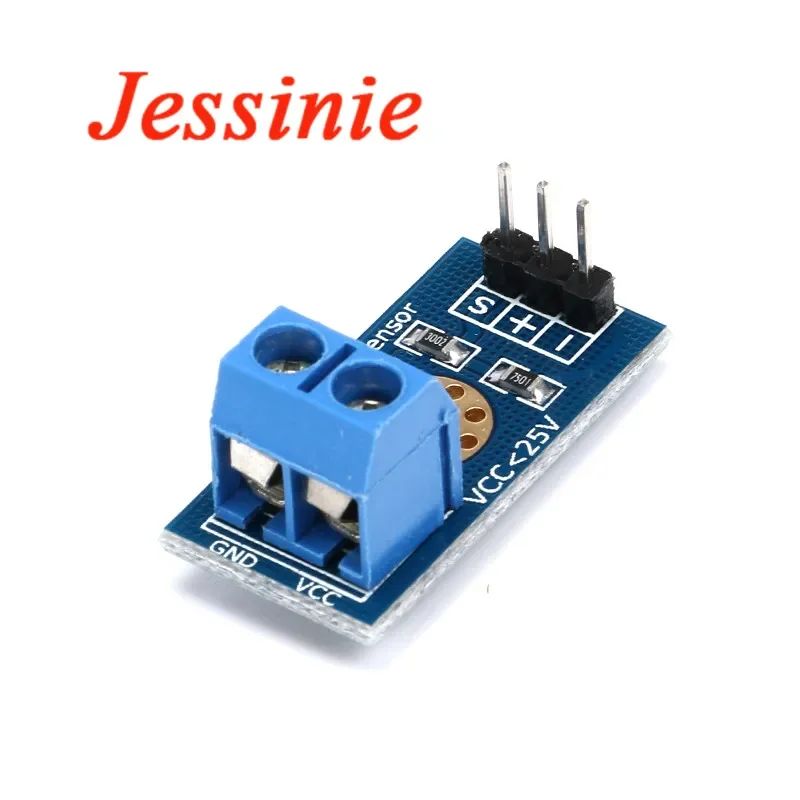

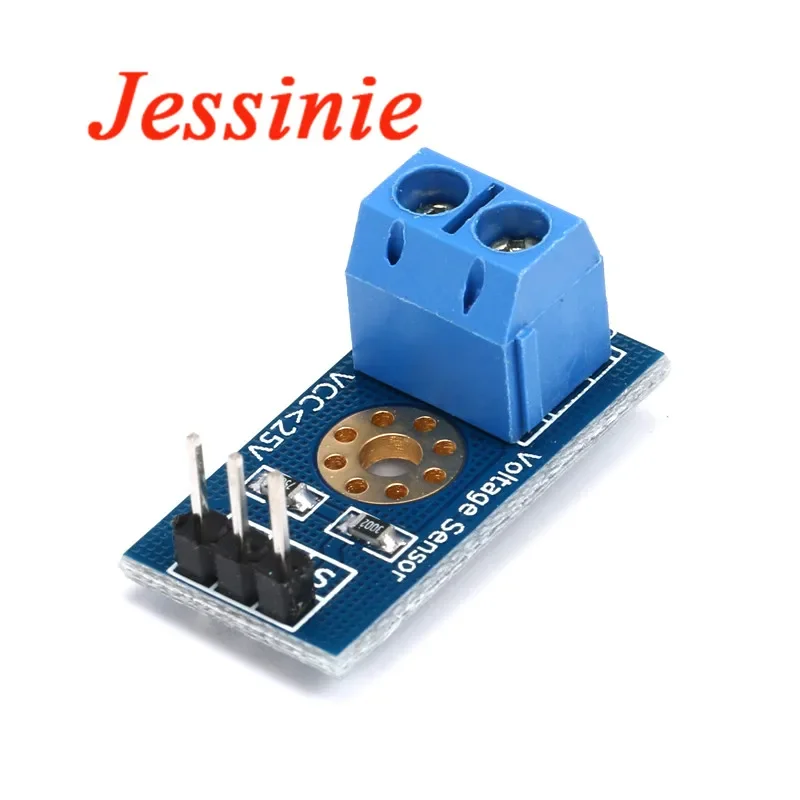

Este módulo se basa en el principio del diseño del divisor de voltaje resistivo y puede hacer que el voltaje de entrada del conector del terminal rojo sea 5 veces menor.
Tensión de entrada analógica de este módulo de hasta 5 V, el voltaje de entrada del módulo de detección de voltaje no es superior a 5 V x 5=25 V (si usa sistemas de 3,3 V, el voltaje de entrada no es superior a 3,3 V x 5=16,5 V).
Los chips AVR de este módulo tienen AD de 10 bits, por lo que este módulo simula una resolución de 0,00489 V (5 V/1023), por lo que el voltaje mínimo del módulo de detección de voltaje de entrada es 0,00489 V x 5=0,02445 V.
Rango de entrada de voltaje: DC0-25 V
Rango de detección de voltaje: DC0.02445 V-25 V
Resolución analógica de voltaje: 0,00489 V

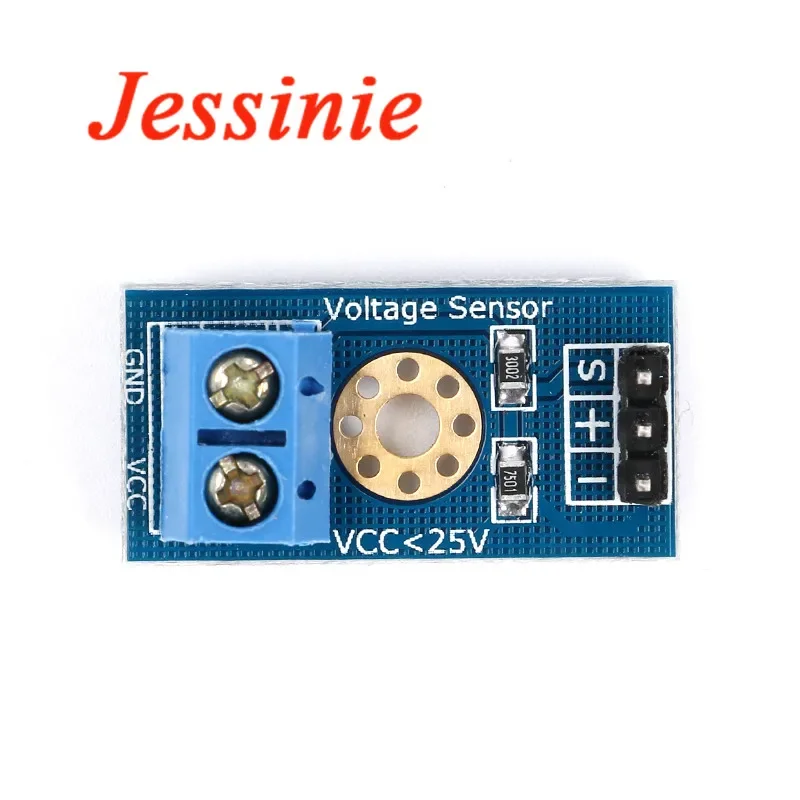

Interfaz de salida: "+" conectado 5/3,3 V, "-" conectado GND, "s" pines AD conectados
Interfaz de entrada CC: positiva con VCC, negativa con GND
