Descripción
Descripción

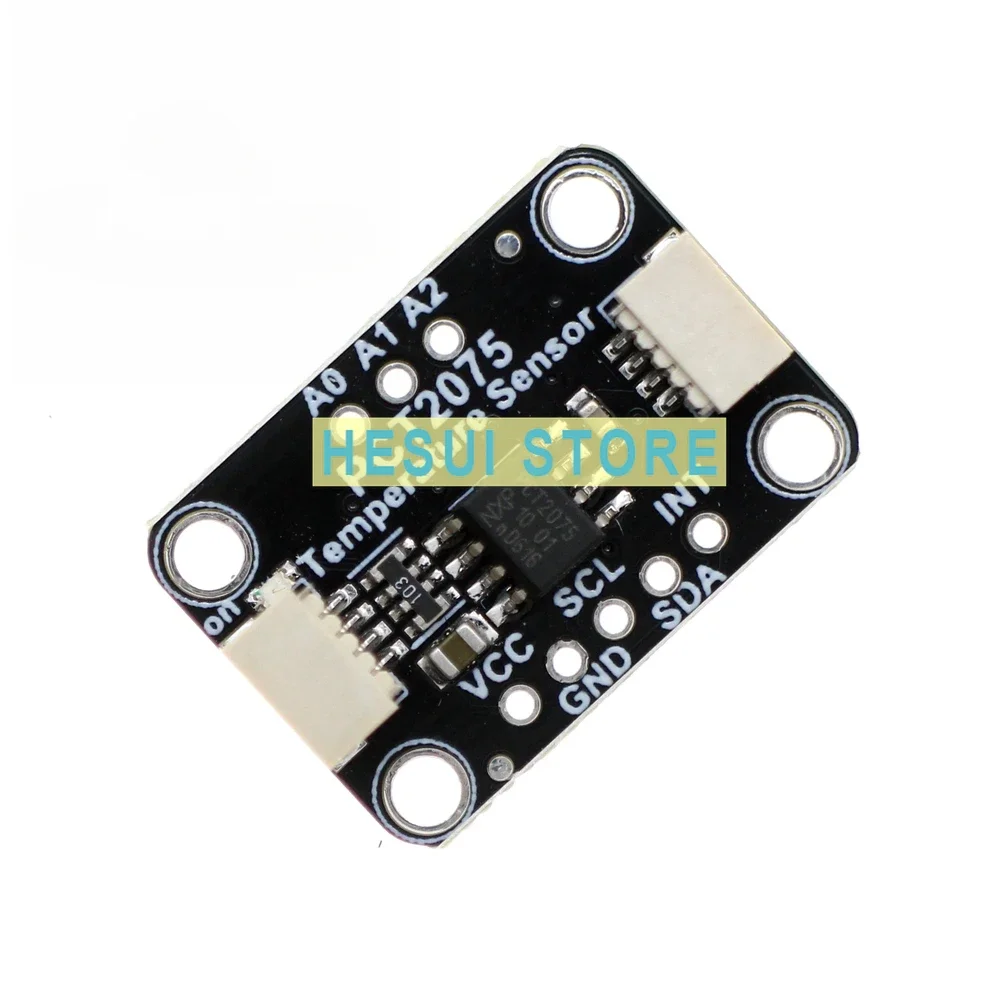

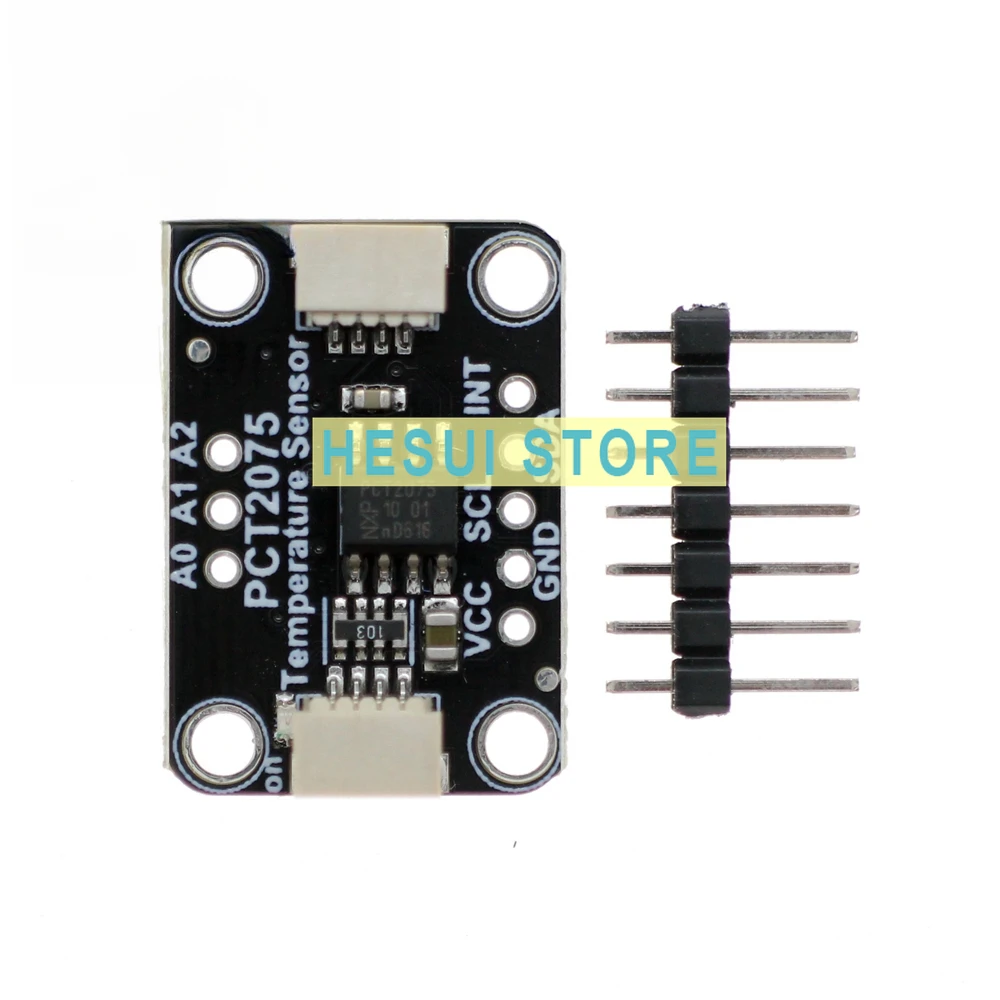

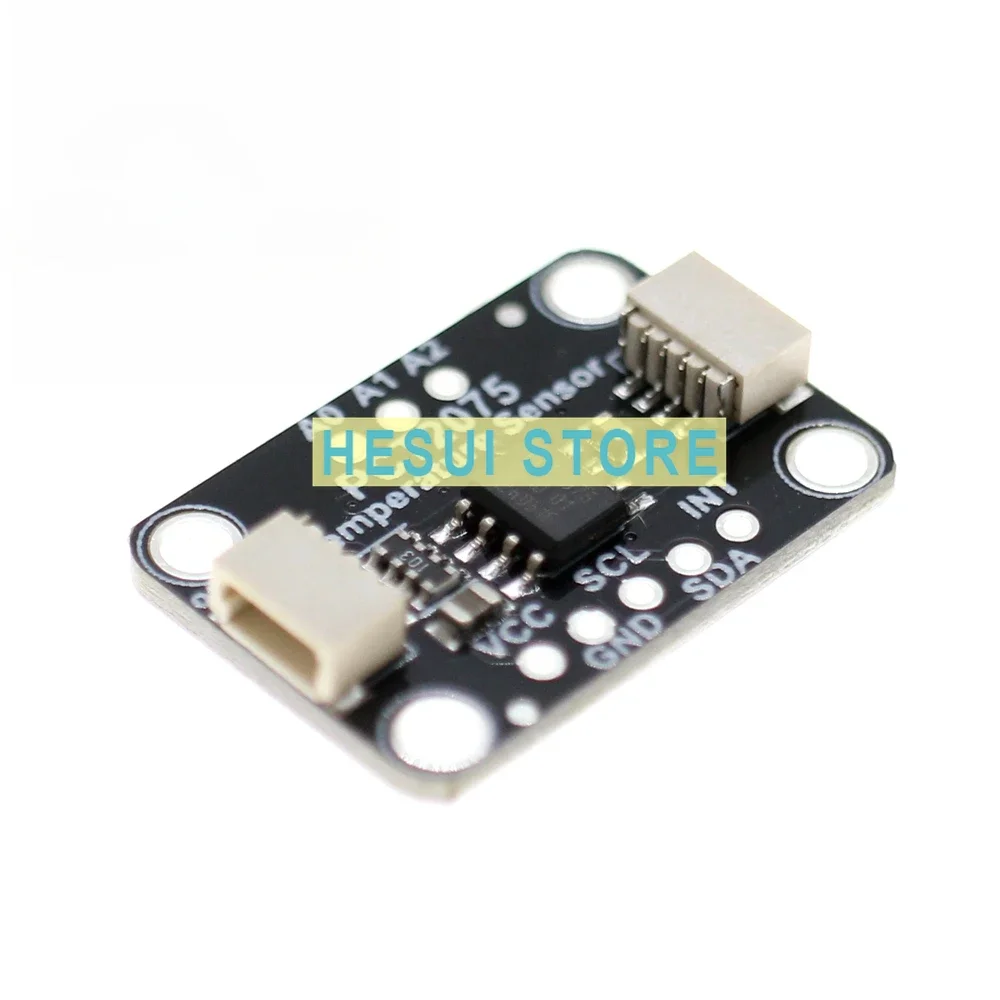

El sensor de temperatura PCT2075 es una alternativa al sensor de temperatura I2C LM75 más común.Sin embargo, en comparación con el LM75, el ADC de 11 bits en el PCT2075 proporciona una medición más precisa en comparación con el ADC de 9 bits del LM75.Además, debido a que PCT2075 permite que los pines de dirección funcionen en tres estados (alto, bajo y flotante), puede haber 27 PCT2075 en el mismo bus, mientras que LM75 tiene solo 8.

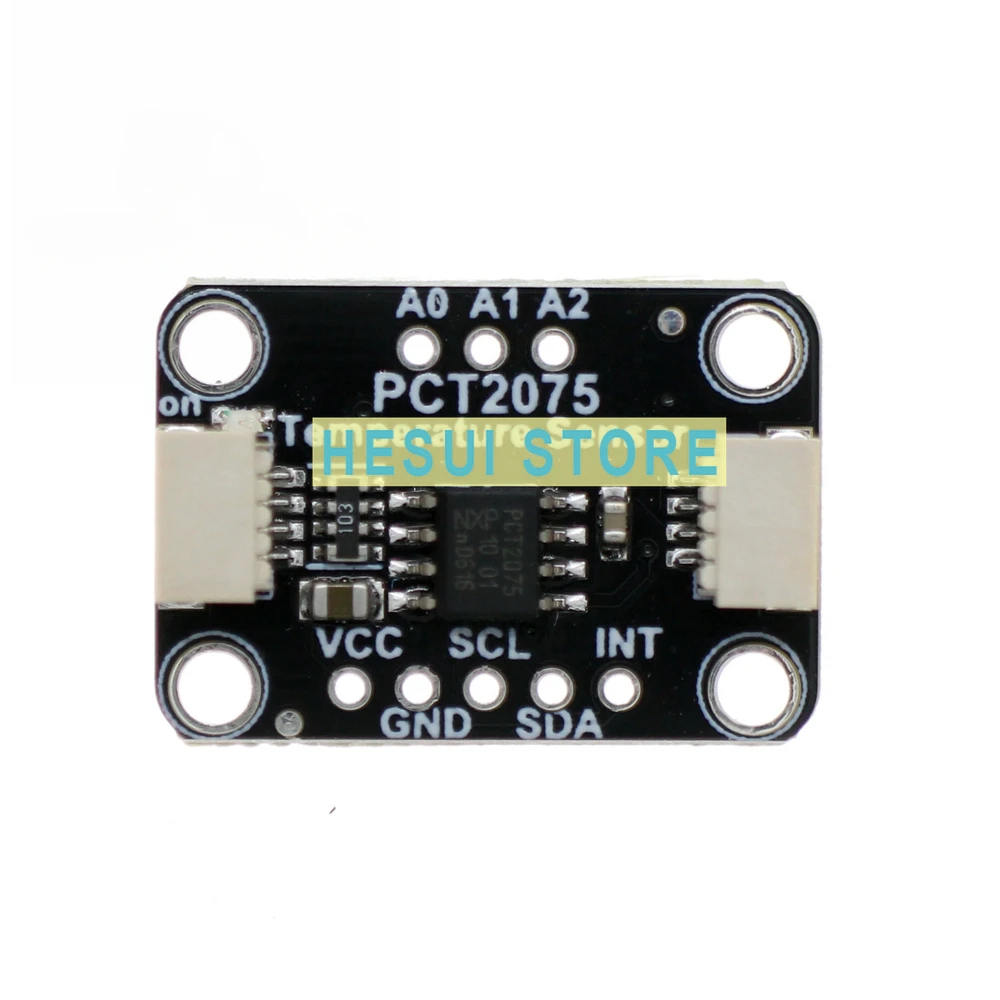

Línea de salida:
Pasador de alimentación
Los sensores de ruptura requieren voltajes entre 2,7 V y 5,5 V, y se pueden usar fácilmente con la mayoría de los microcontroladores, desde Arduino hasta Feather o cualquier otra cosa.
Vcc: este es el pin de alimentación.Para alimentar la placa, suminítela el mismo nivel de lógica que el microcontrolador; por ejemplo, para un micro de 5V como Arduino, use 5V
GND - Tierra común para potencia y lógica
Pin lógico I2C
SCL: este es el pin de reloj I2C que se conecta a la línea de reloj I2C del microcontrolador.
SDA: este es el pin de datos I2C que se conecta al cable de datos I2C del microcontrolador.
STEMMA QT: estos conectores le permiten conectarse a la placa de desarrollo usando el conector STEMMA QT o a otras cosas utilizando varios accesorios relacionados.
Otros pines
INT: este es el pin de interrupción.Puede configurar PCT2075 para activar este pin cuando se alcance o excede el umbral de temperatura.
Pines de dirección A0, A1 y A2-I2C.Consulte la sección "Selección de direcciones I2C" a continuación
Seleccione la dirección I2C

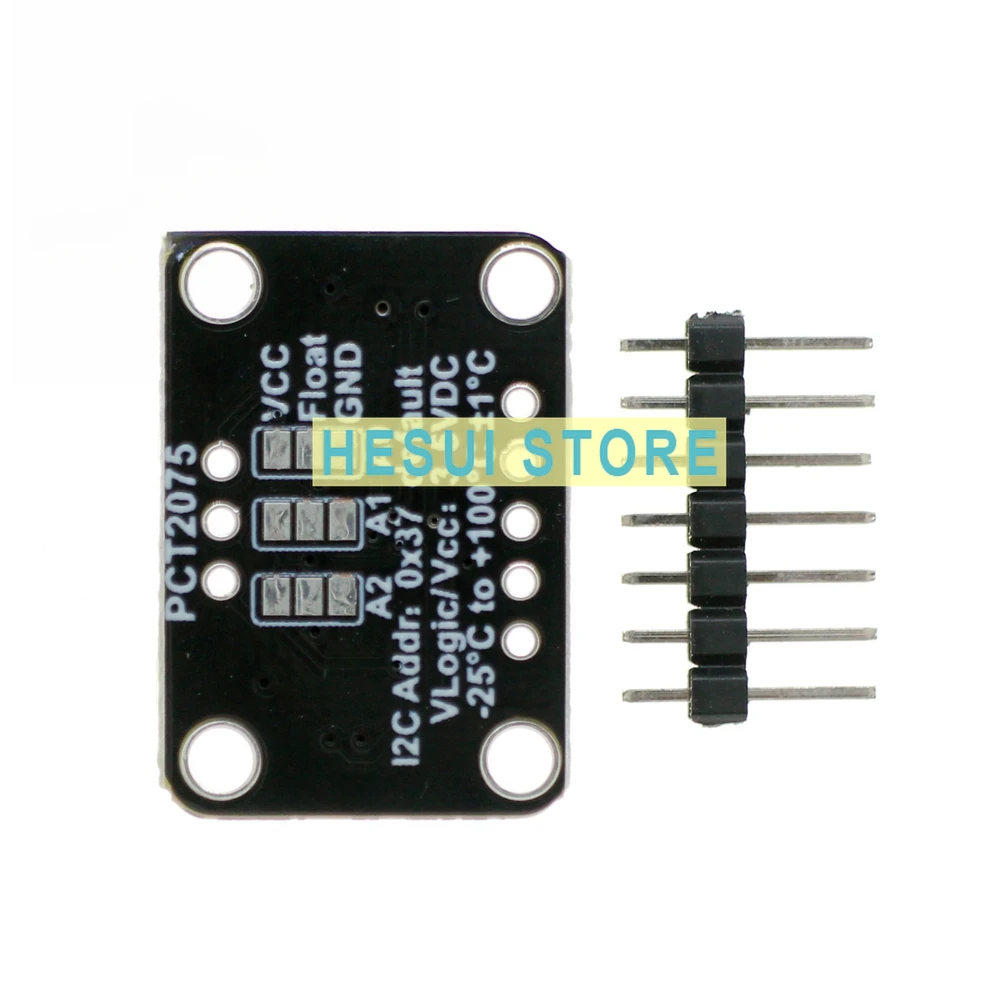

Una de las mejoras del PCT2075 con respecto al LM75 que puede reemplazar es la capacidad de tener tres veces el número de direcciones I2C.Es interesante, lo hacen permitiendo que los tres pines de dirección A0, A1 y A2 estén en uno de los tres estados, bajo (0), alto (1), o flotante (F).Esto significa que hay 33 direcciones posibles.Conecte el pin de dirección a un nivel bajo, conecte el nivel lógico del dispositivo a un nivel alto o suspenda el pin.
Dejamos que los tres pines de dirección cuelguen del avance para obtener la máxima configurabilidad. Esto significa que la dirección predeterminada del breakout es 0x37.
