Descripción
Fuente de alimentación: 3-5V (regulador interno de voltaje de baja caída)
Comunicación: protocolo de comunicación IIC estándar

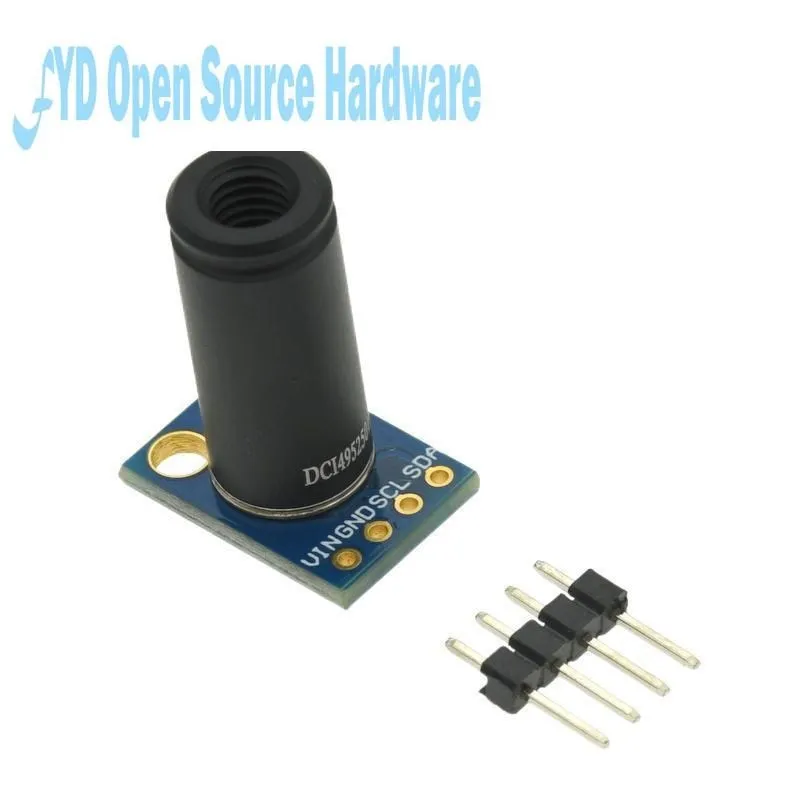

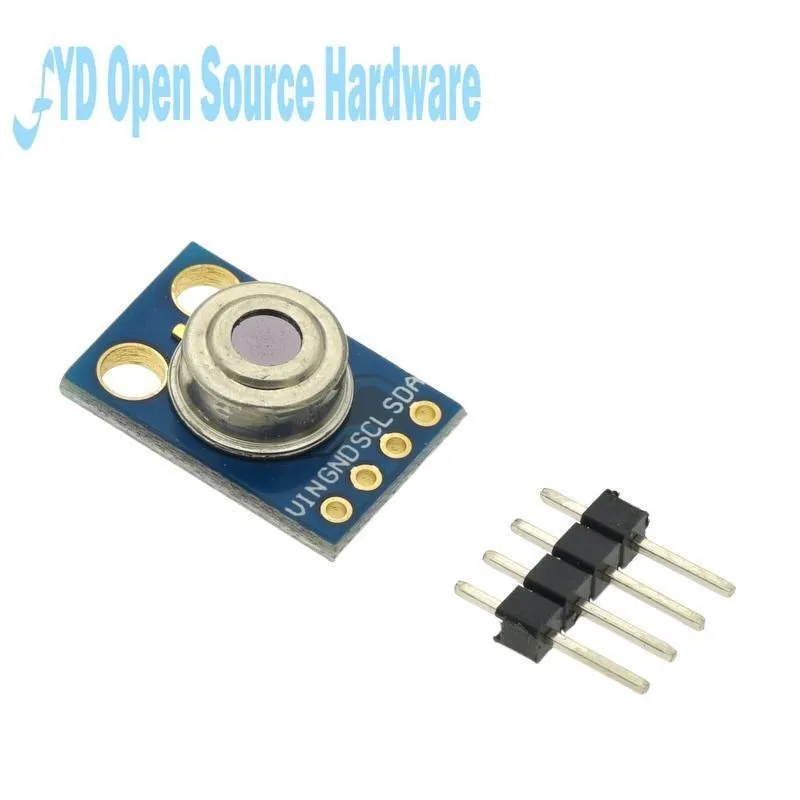

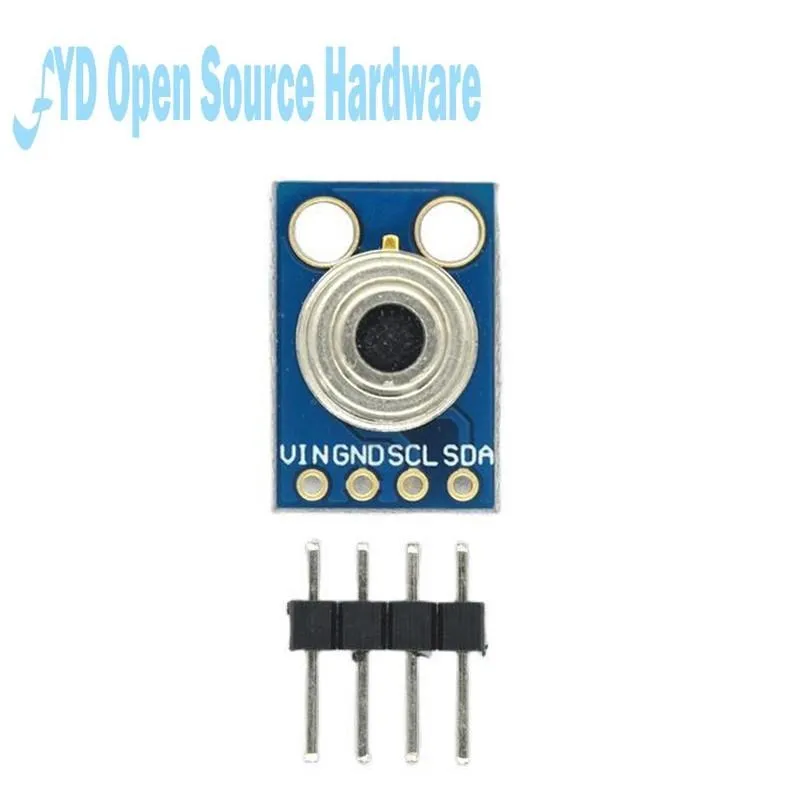

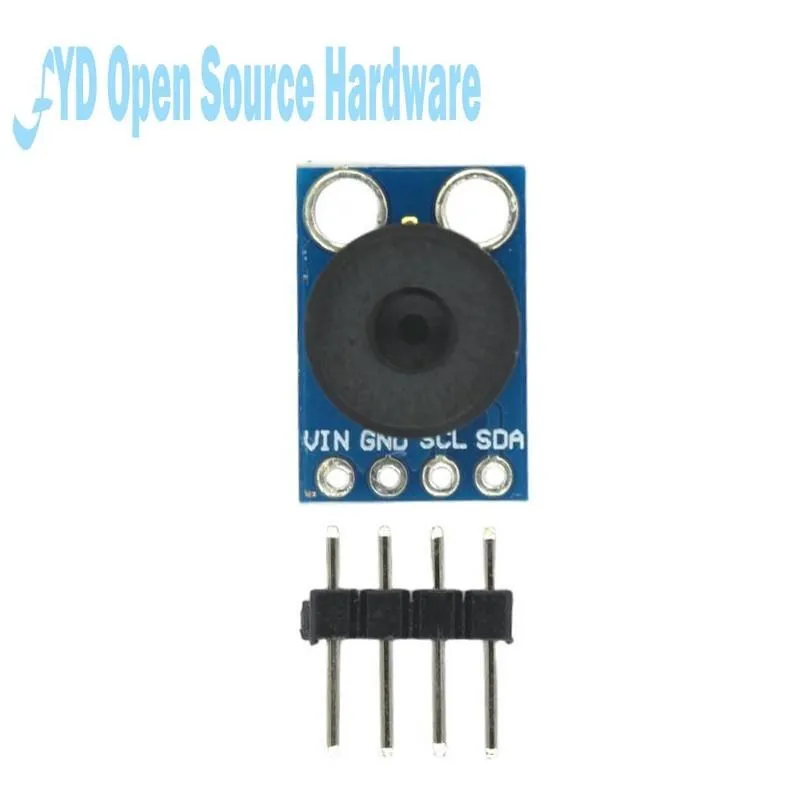

El termómetro infrarrojo sin contacto MELEXIS vendido se puede utilizar con cualquier microcontrolador o puede comunicarse con él a través de la interfaz I2C. El sensor viene con una placa de conexión que contiene todos los componentes necesarios para el funcionamiento y dos tipos de pines. No están soldados. Indique si desea soldar uno de ellos. La interfaz I2C tiene dos puentes. Dependiendo de su aplicación, puede o no necesitar soldar, pero no lo necesita en la mayoría de los casos.
Del fabricante:
Introducción a la descripción del módulo de puerto serie de La:
Salida de modo de medición de temperatura corporal agregada, utilizada como salida de temperatura corporal de referencia (solo para referencia)
Distancia de medición (cuando se mide la temperatura corporal sin Compensación):
DCI/BCI: dentro de 15cm, la precisión es aproximadamente 0,5 grados mayor
BCF: dentro de 10cm, la precisión es aproximadamente 0,5 grados mayor
DCC/BCC: dentro de 5cm, la precisión es aproximadamente 0,5 grados mayor
BAA AAA: dentro de 3cm la precisión es aproximadamente 0,5 grados mayor
La frente puede emitir directamente el valor de temperatura corporal, y puede agregar el valor de ajuste de compensación para la calibración y el ajuste de distancia, y guardarlo cuando se apaga la alimentación.
1. Proporcionar software informático para ver los datos
2. Proporcionar programa
3. Proporcionar 51 MCU programa
4. Proporcionar programa stm32
Fuente de alimentación: 3-5V
Corriente: 5ma
Velocidad en baudios: 9600 o 115200
Frecuencia de salida automática predeterminada: 10HZ
Rango de medición:
-40…+ 125 °C para temperatura ambiente
-70... + 280 °C para medir la temperatura objetivo
Tamaño: 21,5 largo * 23 ancho * 22,5 alto
Características y ventajas:
Tamaño pequeño y bajo costo
Instalar en la placa de conexión con dos tipos de pines:
Resistencia pull-up de 10K para interfaz I2C con puente de soldadura opcional
Fácil de integrar
El Rango de temperatura calibrado de fábrica es muy amplio:
-40... + 125 °C para temperatura del sensor y
-70... Temperatura del objeto + 380 °C.
Calibración de alta precisión de 0,5 °C (médica) en un amplio rango de temperatura (Ta y To son ambos 0...+ 50 °C)
Resolución de medición 0,02 °C
Versión de zona única y zona dual
Interfaz Digital Compatible con SMBus
Salida PWM personalizable, se puede leer continuamente
Fácil de adaptar a aplicaciones de 8...16V
Modo de suspensión para reducir el consumo de energía
Diferentes opciones de paquete para versatilidad de aplicación y medición
Grado automotriz
Ejemplo de aplicación:
Medición de temperatura sin contacto de alta precisión
Sensor de confort térmico para sistema de control de aire acondicionado móvil
Desempañador de parabrisas de elementos sensores de temperatura para aire acondicionado en edificios residenciales, comerciales e industriales
Detección de ángulo ciego de coche
Control de temperatura industrial de piezas móviles
Temperatura en impresoras y fotocopiadoras
Controle los electrodomésticos con control de temperatura
Seguro médico
Monitoreo de ganado
Detección de movimiento
Control de temperatura multizona: se pueden leer hasta 127 sensores a través de un cable común de 2 cables
Relé térmico/alarma
Medición de la temperatura corporal
