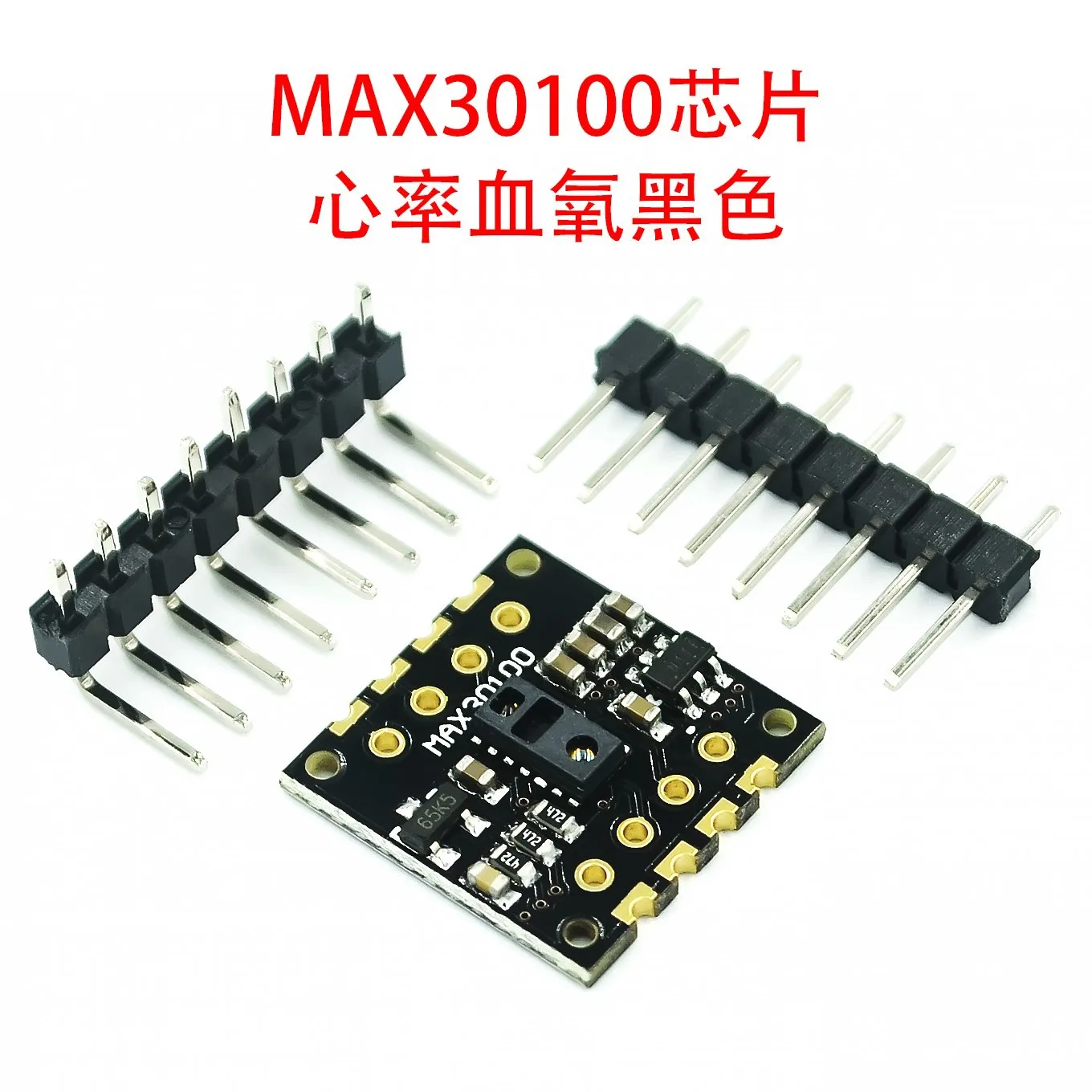

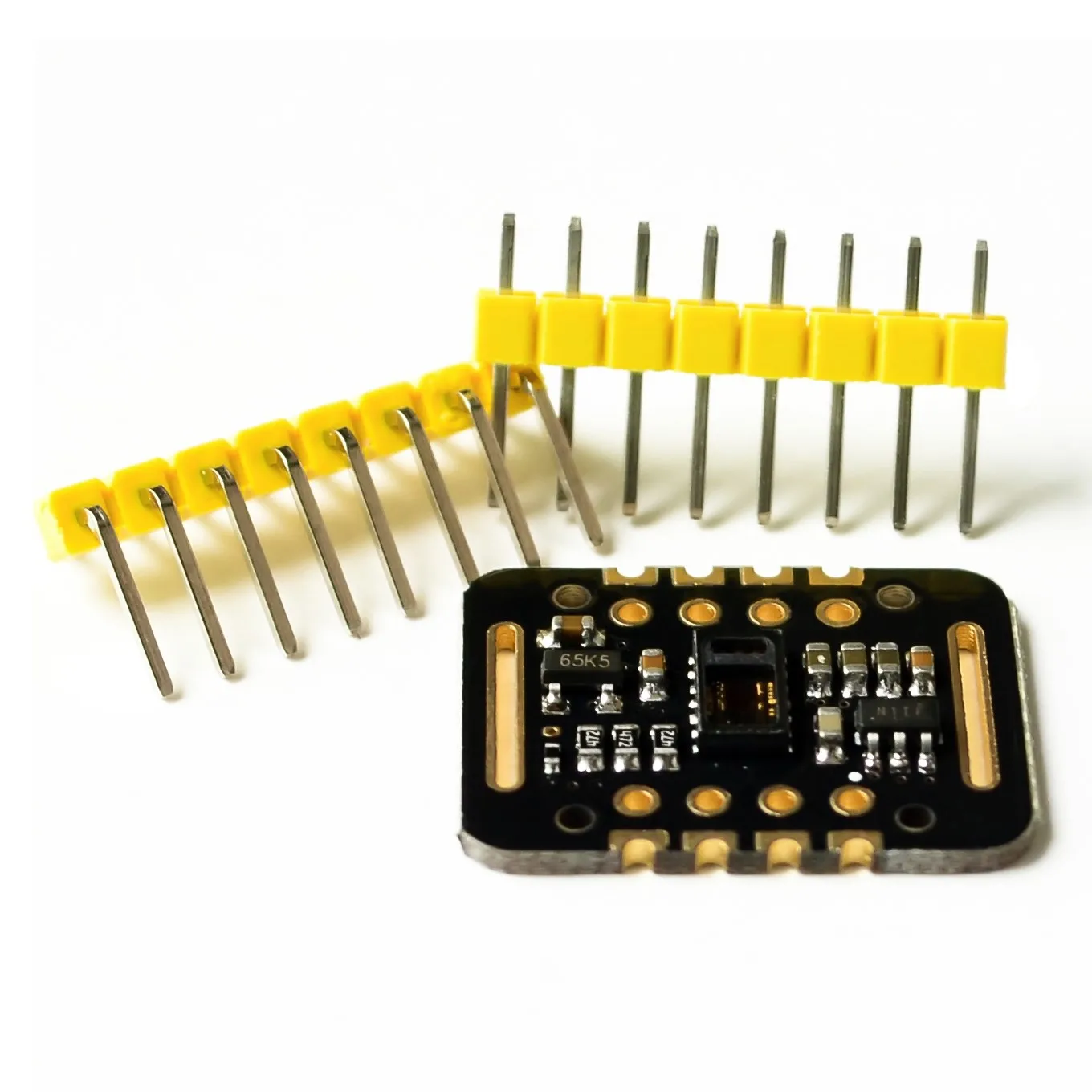

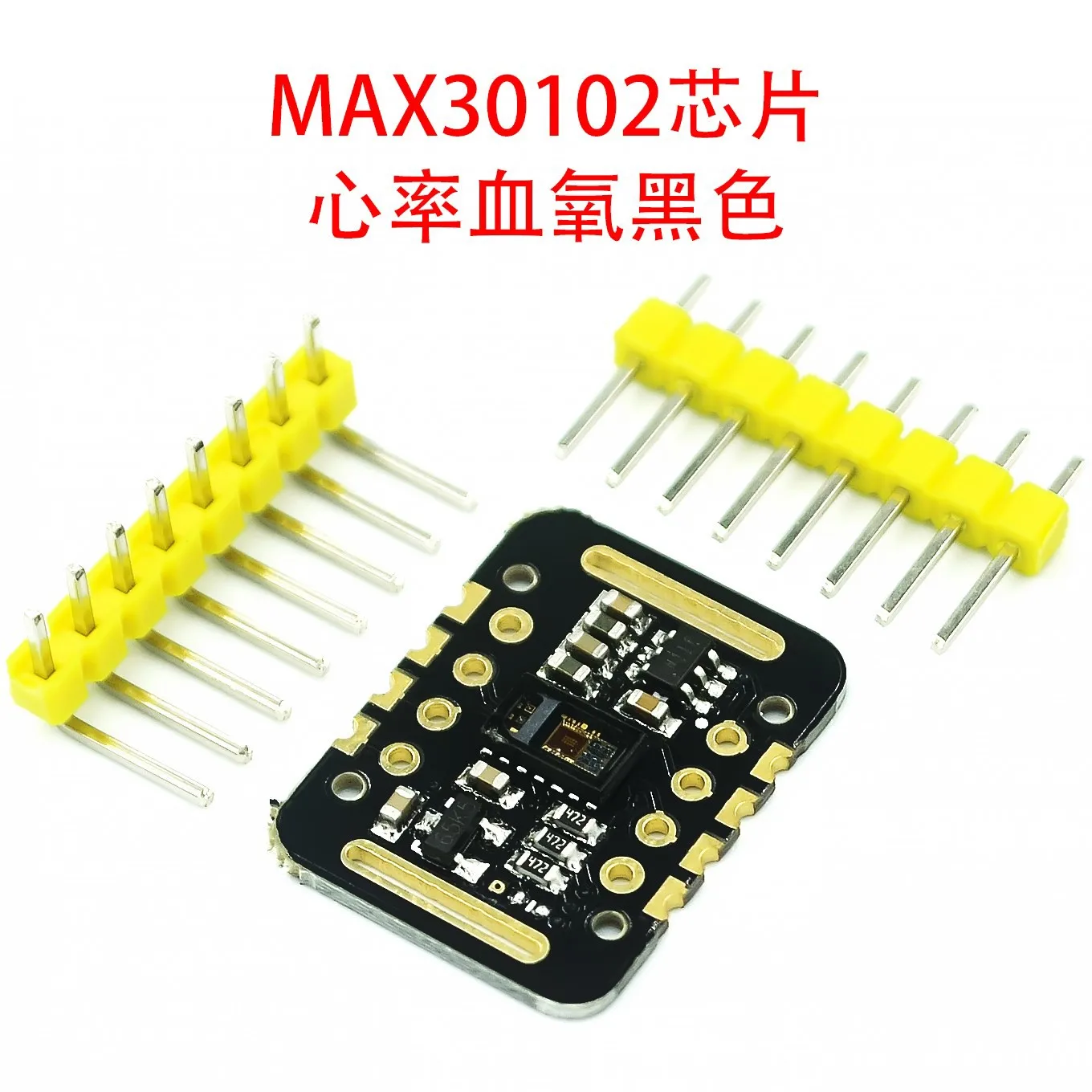

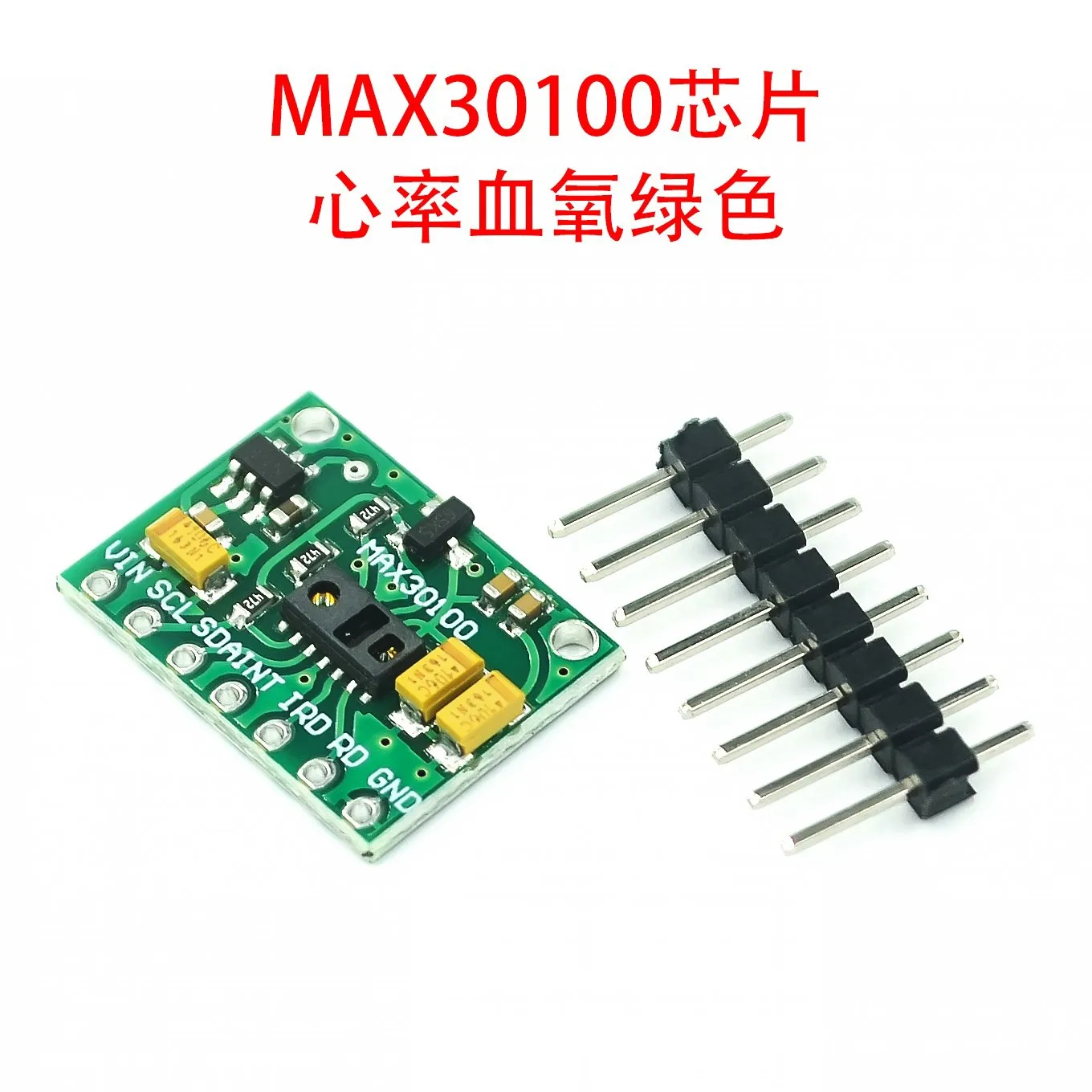

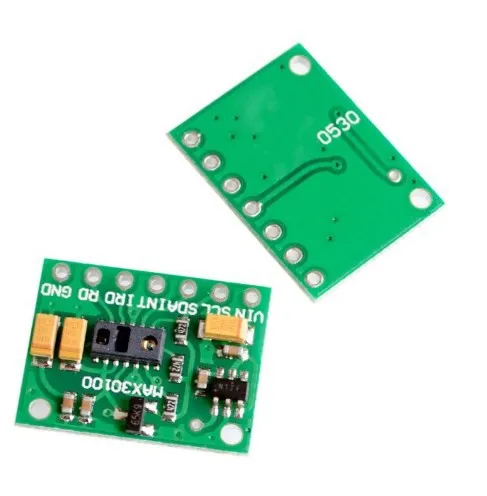

Descripción del producto:
El MAX30100/MAX30102 es un módulo biosensor integrado de oxímetro de pulso y monitor de frecuencia cardíaca.Integra un LED rojo y un LED infrarrojo, fotodetectores, dispositivos ópticos y circuitos electrónicos de bajo ruido con supresión de luz ambiental.El MAX30102 UTILIZA una fuente de alimentación de 1,8 V y una fuente de alimentación independiente de 5,0 V para LED interno, que se aplica a dispositivos portátiles para la recogida y detección de frecuencia cardíaca y oxígeno en sangre, y se usa en los dedos, lóbulos de las orejas y muñecas.La interfaz de comunicación estándar compatible con 12c es alta para transmitir los valores recopilados a Arduino, KL25Z y otros SCM para el cálculo de frecuencia cardíaca y oxígeno en sangre.Además, el chip también se puede cerrar mediante el módulo de software, la corriente de espera es cercana a cero y la fuente de alimentación para mantener el estado de suministro.Debido a su excelente rendimiento, el chip se usa ampliamente en los teléfonos Samsung Galaxy S7.En comparación con el producto de generación anterior MAX30100, la cubierta de vidrio integrada MAX30102 puede eliminar eficazmente la interferencia de luz externa e interna y tiene un rendimiento óptimo y confiable.
El módulo sensor de oxígeno en sangre de frecuencia cardíaca es un módulo biosensor fabricado de acuerdo con los requisitos de potencia de MAX30100/MAX30102.Su voltaje de interfaz de comunicación de 12C es compatible con 1,8 V/5 V y se puede desarrollar con una placa MCU convencional.
KL25Z, stm32, etc.Además, también proporciona el correspondiente programa de frecuencia cardíaca y oxígeno en sangre, que se puede utilizar fácilmente para completar el seguimiento de la frecuencia cardíaca y la concentración de oxígeno en sangre en cooperación con una variedad de tableros de desarrollo.Es adecuado para la investigación científica y la demostración de enseñanza sobre la frecuencia cardíaca y el oxígeno en sangre, y también es muy adecuado para el desarrollo secundario.
Parámetros del módulo:

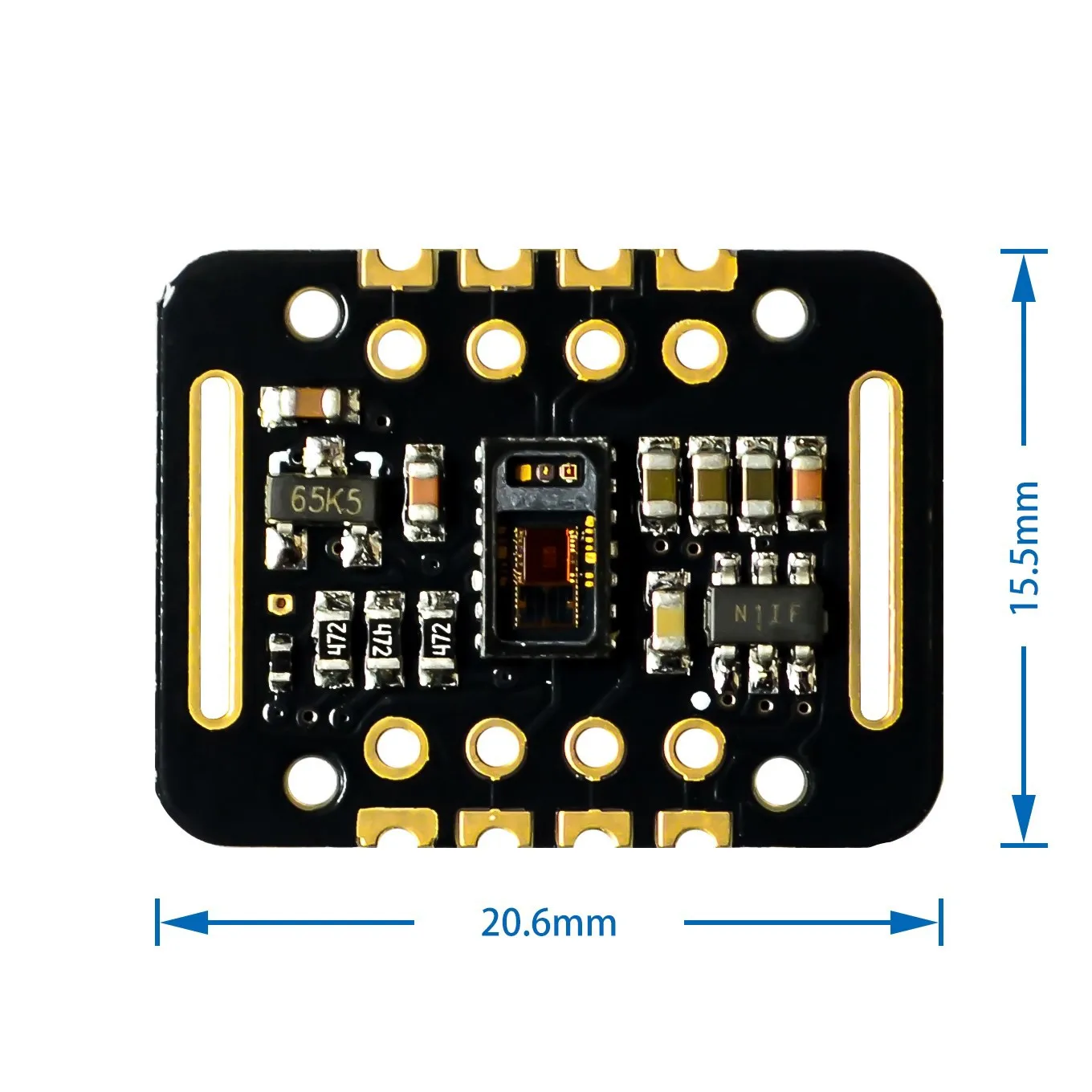

Tamaño de la placa de circuito: 1520 mm
Grosor de la placa de circuito: 2,5 mm.
Función del módulo: medir la frecuencia cardíaca, medir la concentración de oxígeno en sangre, medir el voltaje de suministro de temperatura: 1,8v-5v
Tipo de señal de detección: señal de reflexión de luz (PPG)
Interfaz de señal de salida: interfaz 12C
Nivel de interfaz de comunicación: 1,8/3,3 V opcional
Longitud de onda máxima del LED rojo: 650 nm-670 nm
Longitud de onda máxima del LED infrarrojo: 870 nm-900 nm

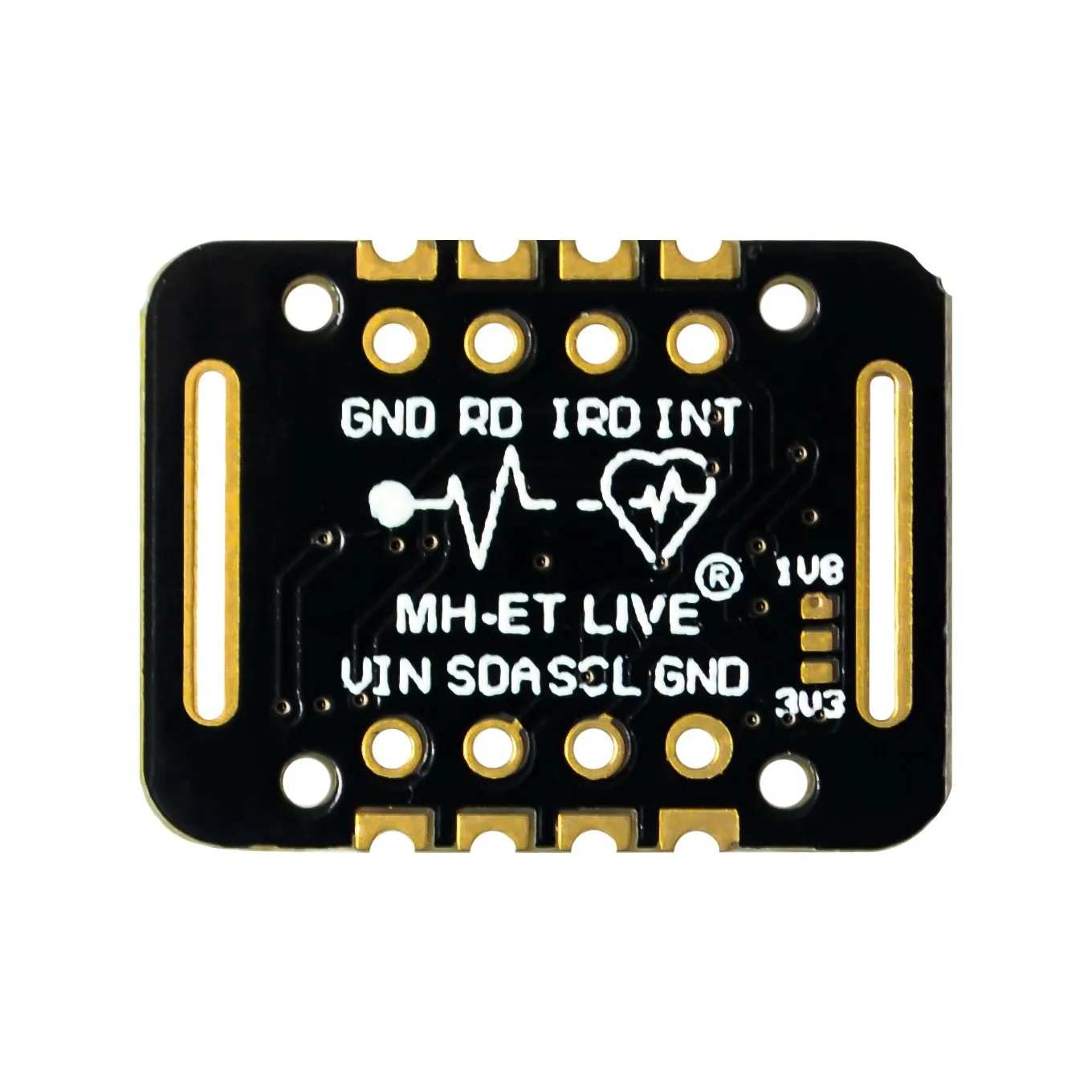

Descripción de la interfaz:
VIN: entrada de alimentación, 1,8v-5v
SCL: reloj de bus 12C
SDA: datos del bus 12C
INT: pin de interrupción
RD: salida 2,8 V, unidad de LED infrarrojo
RD: salida 2.6v, unidad LED rojo
GND: conexión a tierra
Descripción del principio:
Existen tres métodos tradicionales de medición de pulso: uno es la extracción de señales de ecg; En segundo lugar, la frecuencia del pulso se calcula a partir de la fluctuación medida por el sensor de presión durante la medición de la presión arterial.En tercer lugar, el método de volumen de luz.Los dos primeros métodos de extracción de señales restringen el movimiento del paciente y, si se usa durante mucho tiempo, aumentará las molestias físicas y psicológicas del paciente.Como uno de los métodos de medición más comunes en la medición de monitoreo, la medición de pulso de volumen óptico tiene las características de un método simple, cómodo de usar y alta confiabilidad.
El principio básico del método de volumen de luz es medir la saturación de pulso y oxígeno en sangre mediante el uso de diferentes transmitancias de luz causadas por la pulsación vascular de los tejidos humanos.Asegure al dedo, la muñeca o el lóbulo de la oreja del cliente mediante un vendaje o clip.Al medir la saturación de oxígeno en sangre, de acuerdo con la hemoglobina de oxígeno (Hb02) y la hemoglobina (Hb) a la luz infrarroja, se absorbe la luz infrarroja para calcular.Los vasos sanguíneos se dilatan y contraen con los latidos del corazón, cuando el volumen sanguíneo diastólico, la absorción de la luz roja e infrarroja aumenta, cuando está sistemólico, el volumen sanguíneo es menor, la absorción de la luz roja e infrarroja es menor.Las frecuencias cardíacas se pueden calcular en función de cambios periódicos en la cantidad de luz reflejada hacia el sensor.Fórmula para calcular la saturación de oxígeno en sangre.
Modo de empleo
La interfaz de comunicación 12C del módulo es compatible con 1,8 V/5 V y puede comunicarse con la mayoría de las placas de desarrollo convencionales.
El nivel de 1,8v/5V se puede seleccionar mediante la junta de soldadura del módulo. Como se muestra en la siguiente figura, el centro de la junta de soldadura es el punto común y los dos lados son los puntos de conexión de nivel seleccionados. El producto está conectado a 3,3 V por defecto.
