Descripción
Características del producto
- Frecuencia: 24G-24,25GHZ
- Modo de modulación: FMCW
- Distancia de detección: rango de resolución de 0,75 m, 0,75 ~ 9 m (ajustable)

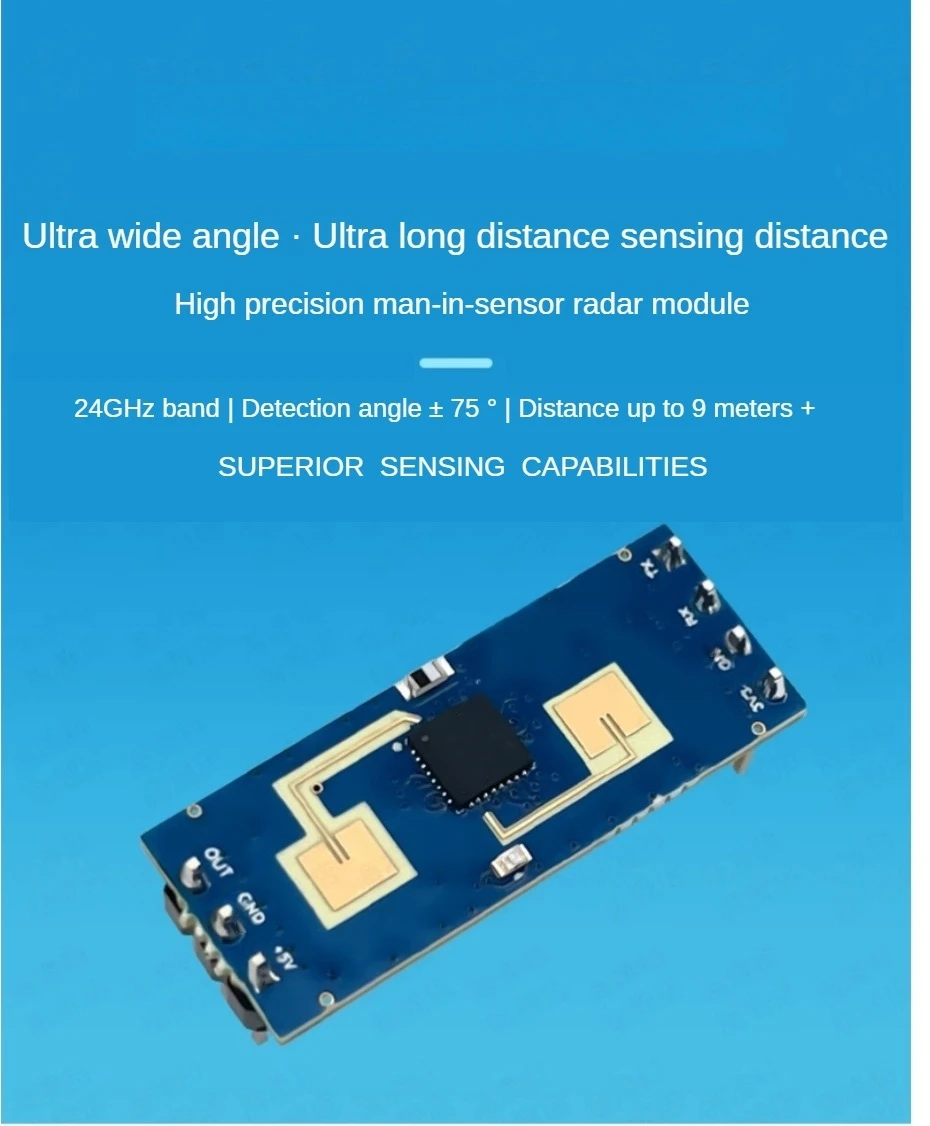

- Ángulo de detección: ±75
- Fuente de alimentación: 3,3 V o 5 V (capacidad de fuente de alimentación 200 mA)
- Corriente: ~90 mA (típ.)
- Nivel del puerto serie de salida: 3,3 V
- Ancho de banda de barrido: 250 MHz (estándar de certificación CE/FCC)
- Temperatura ambiente: -40°C a +85°C
- Tamaño de apariencia: 11 mm * 28 mm

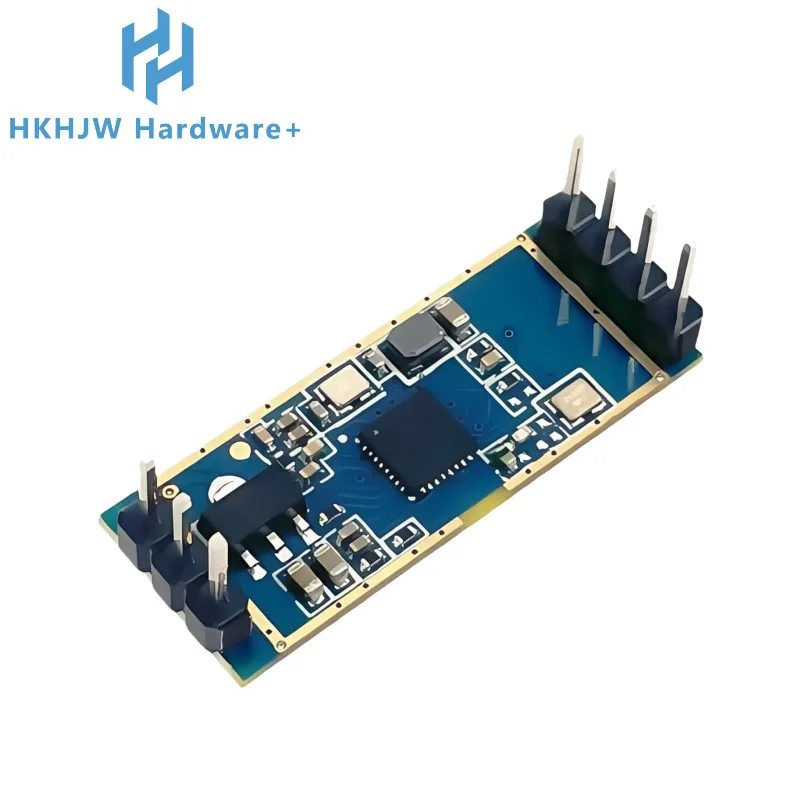

- Tipo de paquete: El paquete predeterminado contiene pines

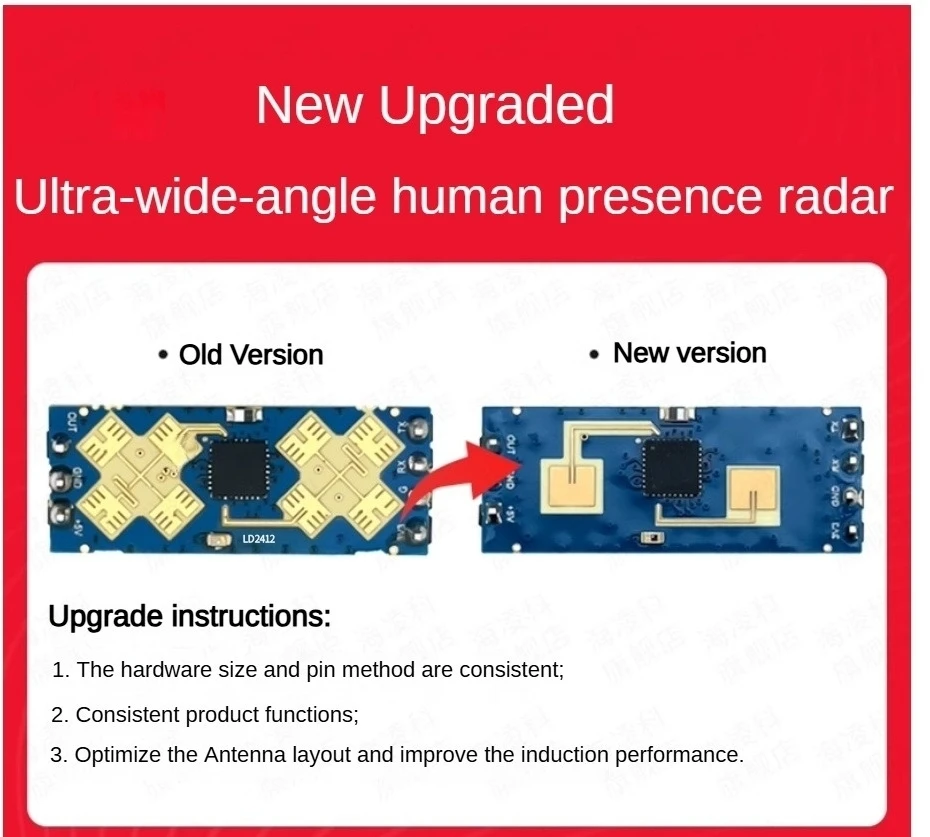

Descripción del producto

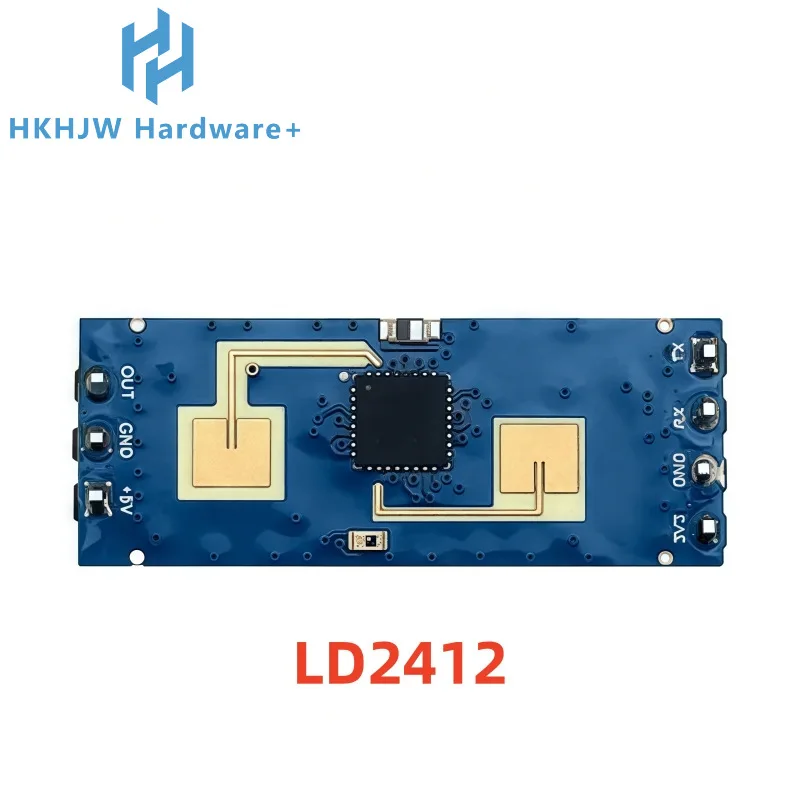

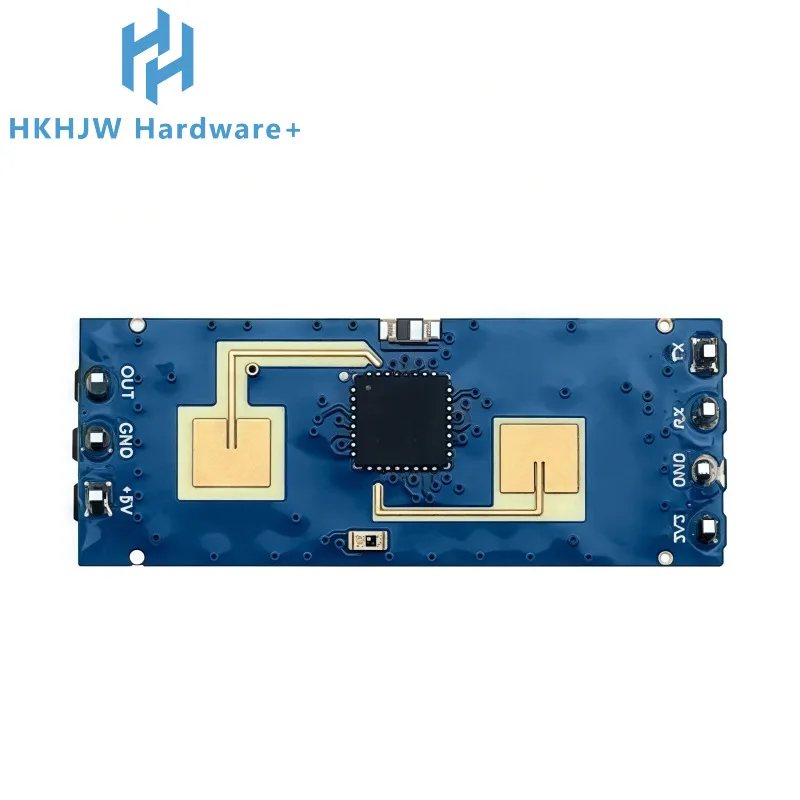

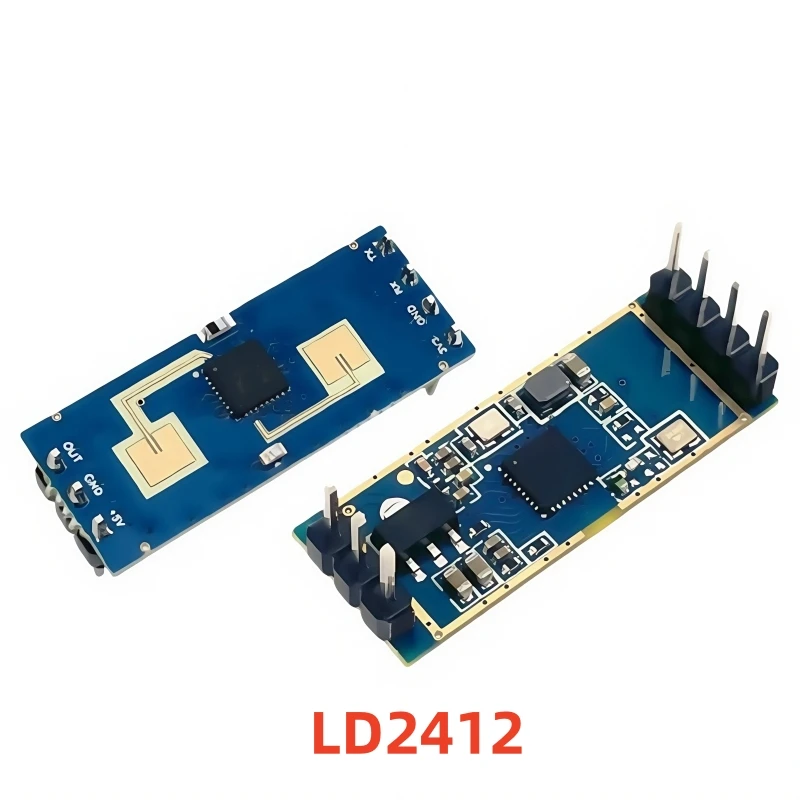

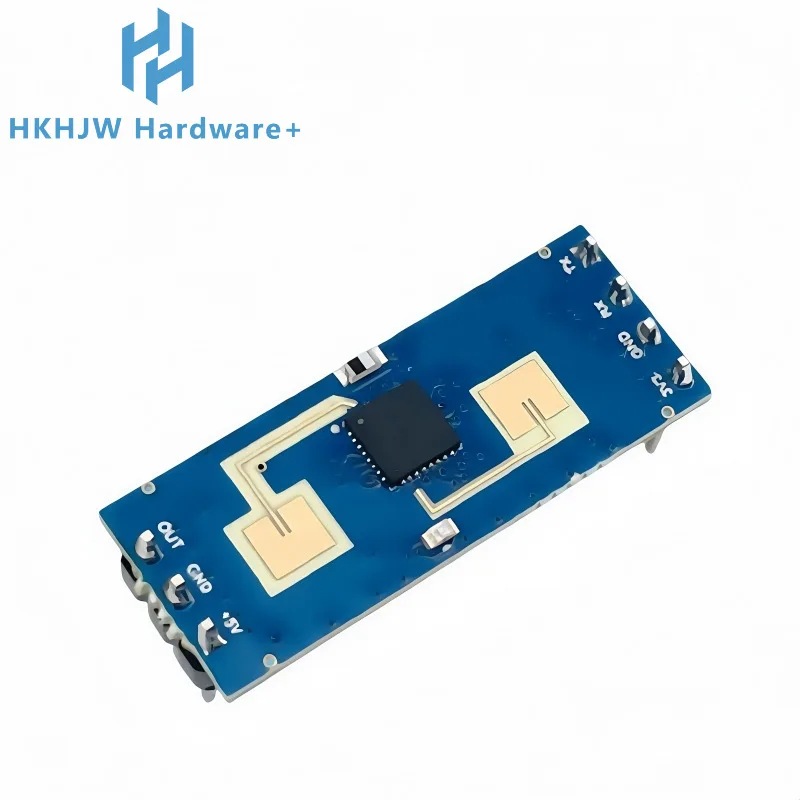

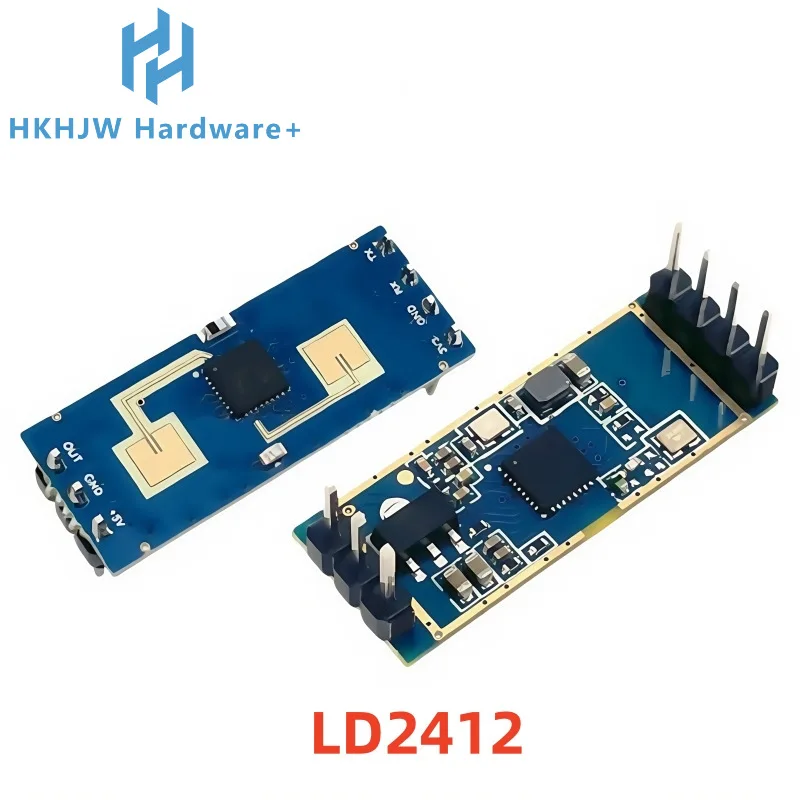

LD2412 es un sensor de radar de onda milimétrica de detección de presencia humana remota y gran angular. Su principio de funcionamiento es utilizar onda continua FMCW FM para detectar el objetivo del cuerpo humano en el espacio establecido, combinado con procesamiento de señal de radar y algoritmo preciso de detección del cuerpo humano. Para lograr una detección de estado de presencia humana altamente sensible, puede identificar el cuerpo humano en movimiento y estado estático, y puede calcular la distancia del objetivo y otra información auxiliar.

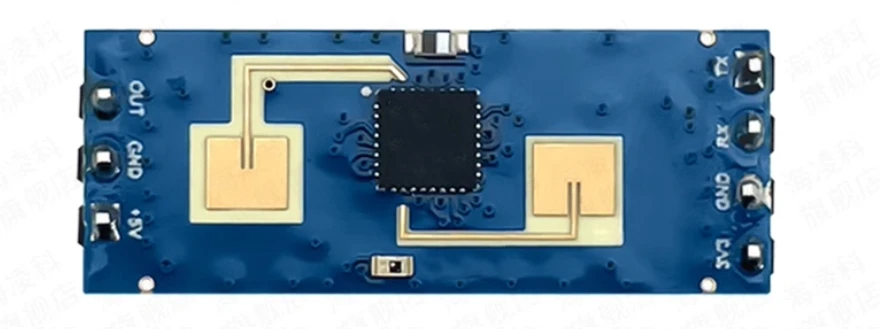

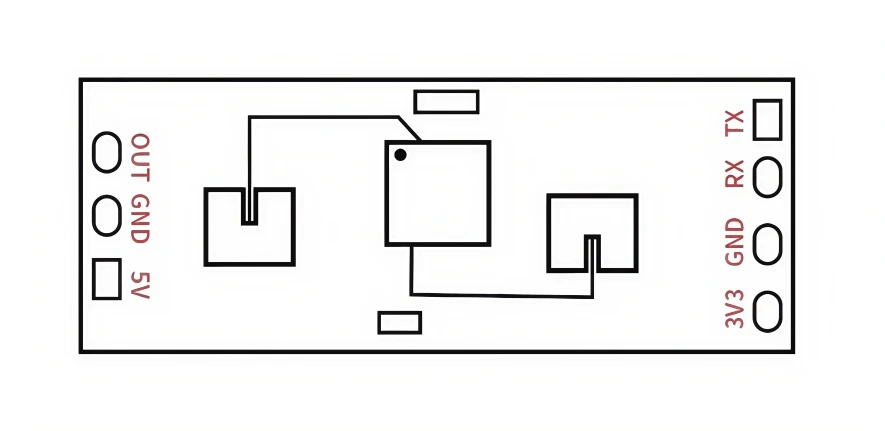

Tipo de interfaz: (2,54 mm x 4 pines/3 pines)
Velocidad en baudios predeterminada 115200,

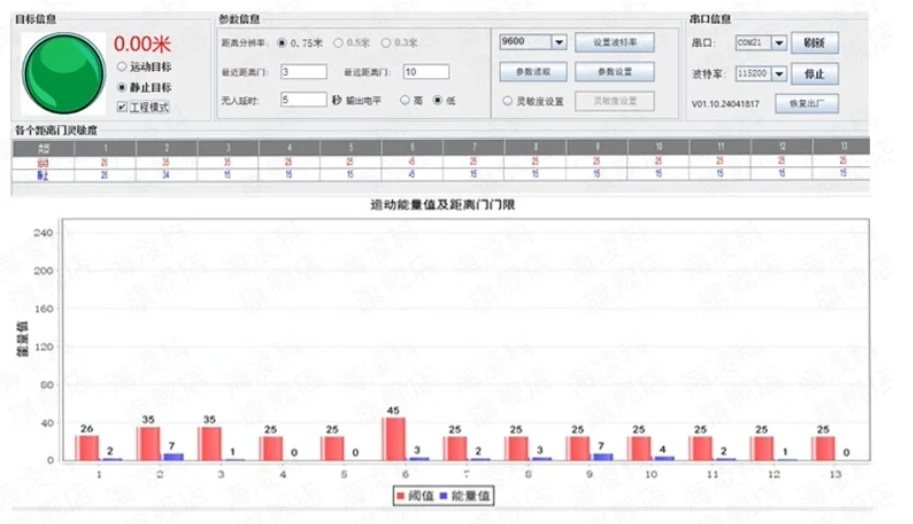

Descripción de la herramienta de configuración
Una vez conectado el módulo, se abre la herramienta de configuración.Cuando no se hace clic en el botón de inicio, o cuando se hace clic en el botón de inicio, se puede leer o configurar la información del parámetro de modo.
Método de uso de herramienta de computadora superior:
1.Utilice la herramienta de puerto USB a serie para conectar correctamente el puerto serie del módulo:
2.Seleccione el número de puerto serie en la herramienta host, configure la velocidad en baudios en 115200, seleccione el modo de ingeniería y haga clic en Conectar dispositivo.
3.Una vez que la conexión se haya realizado correctamente, haga clic en el botón Iniciar y los resultados y datos de detección se mostrarán en la interfaz gráfica correcta;
4.Después de la conexión, si no hace clic en el botón Inicio o hace clic en Detener después del inicio, puede leer o configurar la información del parámetro de modo;
Nota: Los parámetros no se pueden leer ni configurar después de hacer clic en Iniciar y se pueden configurar solo después de detenerse.
Asuntos que requieren atención
★ Si el radar necesita instalar una carcasa, la carcasa debe tener buena transmitancia en la banda de 24 GHZ y no puede contener metales o materiales que protejan las ondas electromagnéticas;
★ Este producto debe instalarse en un entorno adecuado, como en el siguiente entorno, el efecto de detección se verá afectado:
1.Hay objetos no humanos en movimiento continuo en el área de detección, como animales, cortinas que siguen balanceándose y grandes plantas verdes mirando hacia la tobera.
2.Hay una gran área de plano de reflexión fuerte en el área de detección y el fuerte reflejo causará interferencias en la antena del radar.
3.Al montar paredes, es necesario considerar factores de interferencia externos como aires acondicionados y ventiladores eléctricos en la parte superior de la habitación.

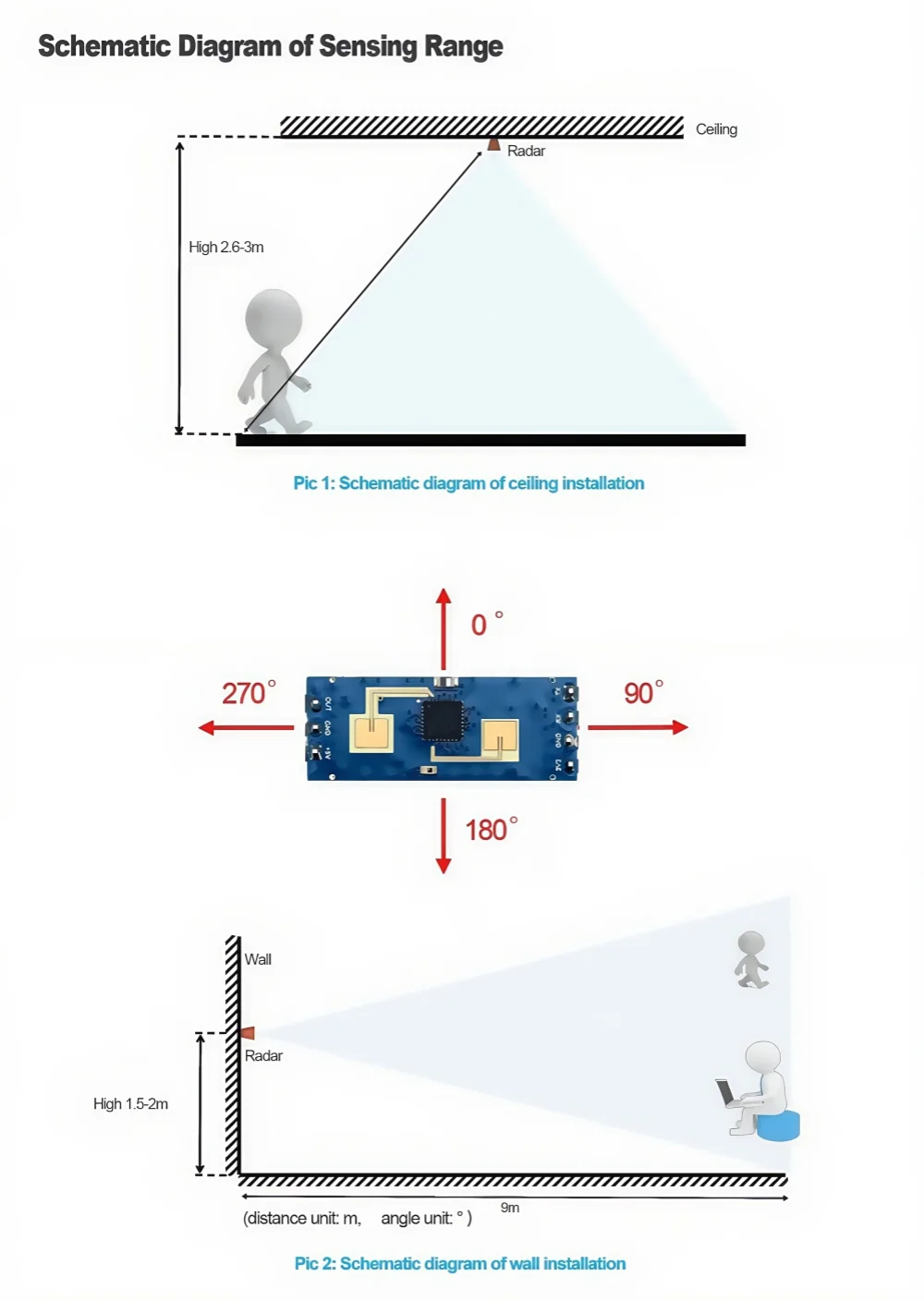

Precauciones durante la instalación
1.Trate de asegurarse de que la antena del radar esté orientada hacia el área a detectar y que la antena esté abierta alrededor del área sin refugio.
2.Para garantizar que la posición de instalación del sensor sea firme y estable, la vibración del radar en sí afectará el efecto de detección.
3.Asegúrese de que no haya movimiento ni vibración en la parte posterior del radar.Debido a la naturaleza penetrante de las ondas de radar, el lóbulo posterior de la antena puede detectar objetos en movimiento en la parte posterior del radar.Se puede utilizar un escudo metálico o un backplane metálico para proteger el lóbulo posterior del radar y reducir el impacto de los objetos en la parte posterior del radar.
4.Cuando haya varios radares de banda de 24 GHz, no venga a la derecha e intente instalarlos entre sí para evitar posibles interferencias mutuas.
★ Precauciones de la fuente de alimentación, ondulación de energía dentro de 100 kHz sin pico espectral obvio, este esquema es un diseño de referencia, los usuarios deben considerar el diseño de compatibilidad electromagnética de ESD y sobretensiones de rayos correspondiente.
