Descripción
Características
Rango de medición-100kPa ~ 0x...1000kPa
Tecnología MEMS Forma de calibre 1
Paquete SOP o DIP
Adecuado para G no corrosivoAses
Rango de temperatura de funcionamiento: -30'C ~ + 100'C
La cámara de contrapresión del chip se presiona Dirección de 1 pin seleccionable
Campo de aplicación
Esfigmomanómetro electrónico, ventilador, generador de oxígeno, monitor, etc.
Manómetro de neumáticos, MAP, asistencia de dirección, impulso de freno y otros campos electrónicos automotrices, como masajeadores, sillas de masaje, colchones de aire, etc.
Lavadoras, máquinas de cerveza, máquinas de café, luces de emergencia, aspiradoras, purificadoras de agua, manómetros, componentes neumáticos, etc.
Descripción del producto
El componente piezorresistivo sensible a la presión XGZP es un sensor de presión para biomedicina, electrónica automotriz y otros campos. La parte central es un chip piezorresistivo sensible a la presión de silicio procesado por tecnología MEMS. El chip sensible a la presión está compuesto por una película elástica y cuatro resistencias integradas en la película, y cuatro varistores forman una estructura de puente de Wheatstone, y cuando una presión actúa sobre la película elástica, el puente generará una señal de salida de voltaje que es la presión proporcional a una relación proporcional lineal.

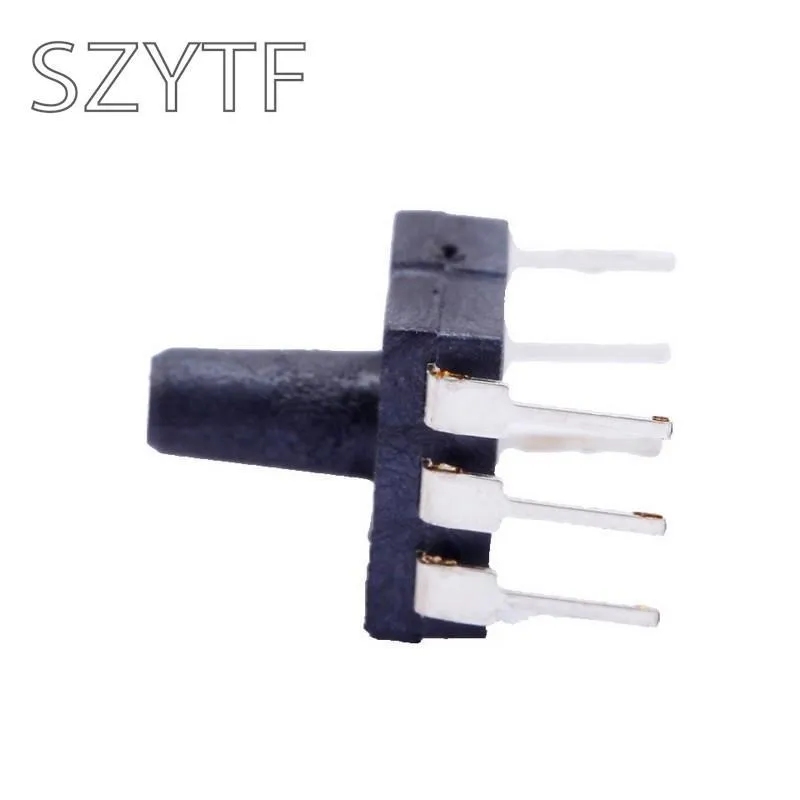

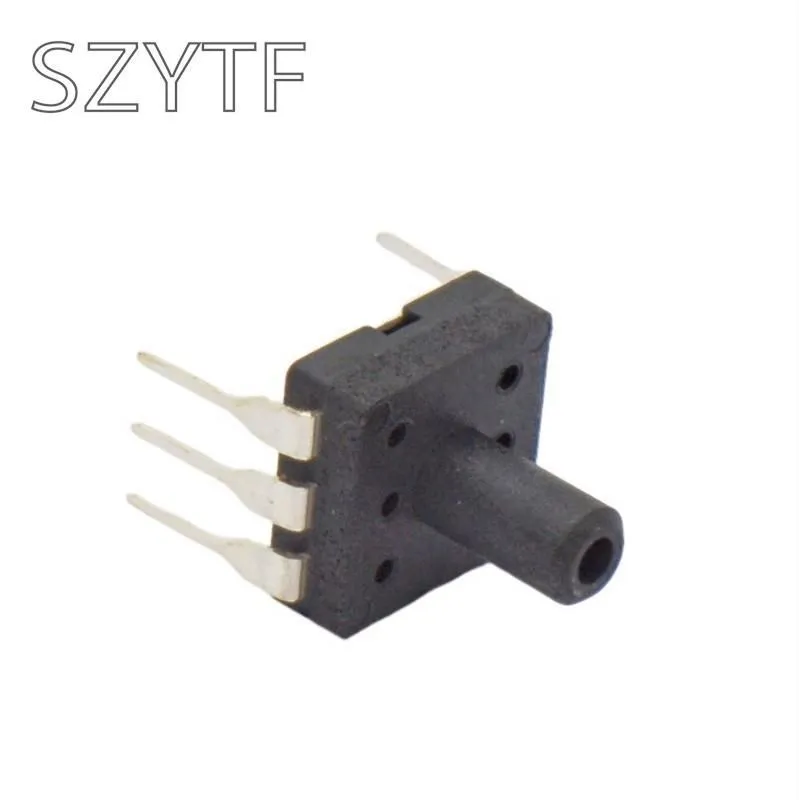

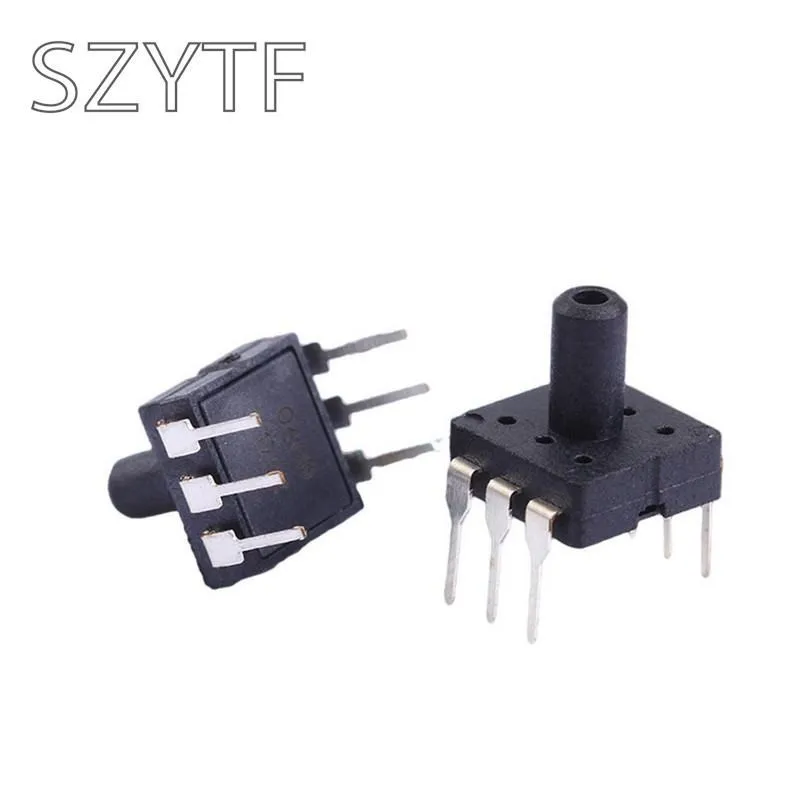

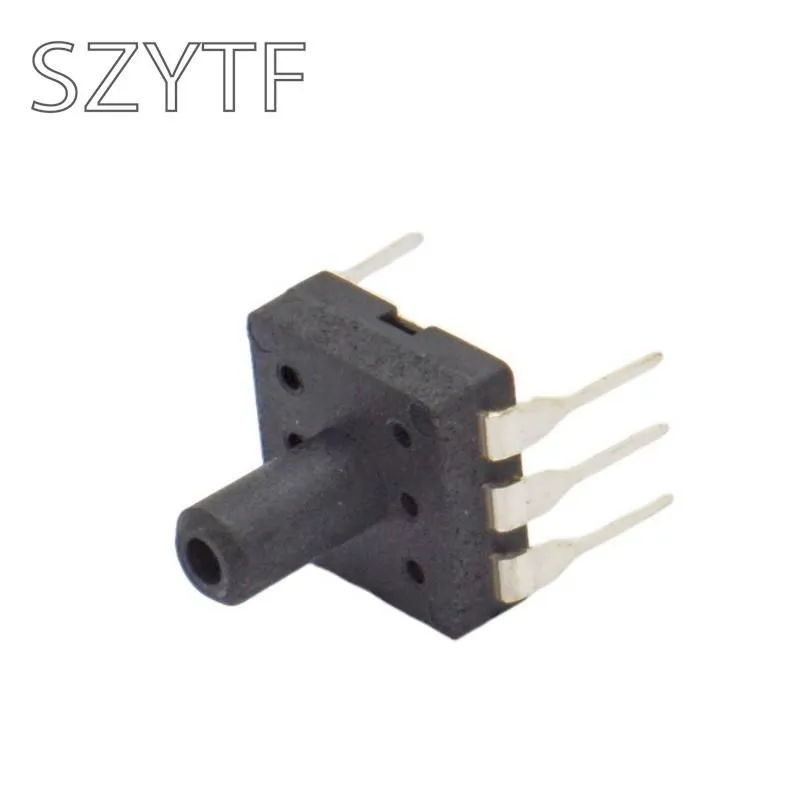

Los componentes sensibles a la presión tipo XGZP son componentes OEM en la forma estándar SOP6 y DIP6, que son convenientes para que los usuarios los instalen con montaje en superficie o doble en línea.
Buena linealidad, repetibilidad y estabilidad, alta sensibilidad, fácil para los usuarios usar el amplificador operacional o circuito integrado para depuración y compensación de salida y deriva de temperatura.
Rendimiento estructural
Chip sensible a la presión: material de silicio
Alambre de plomo: Alambre de oro
Carcasa del paquete: Material PPS
Pin: cobre plateado
Peso neto: aproximadamente 0,4 gramos
Rendimiento eléctrico
Fuente de alimentación: ≤ 10V CC o ≤ 3. 0mA DC
Impedancia de entrada: 4kQ ~ 6kQ
Impedancia de salida: 4kQ ~ 6kQ
Resistencia de aislamiento: 100MQ, 100VDC
Permitir sobrecarga:
-100 ~ 10Ra .. 200kPa: 2 veces la escala completa-100 ~ 500xe -- 700kPa: 1. 5 veces la escala completa
Condición de referencia
Medio de medición: aire
Temperatura media: (25 ± 1) C
Temperatura ambiente: (25 suelo 1) C
Vibración: 0. 1g (1 m/s) máx.
Humedad: (50% suelo 10%) RH
Potencia: (5 suelo 0.005) V DC
