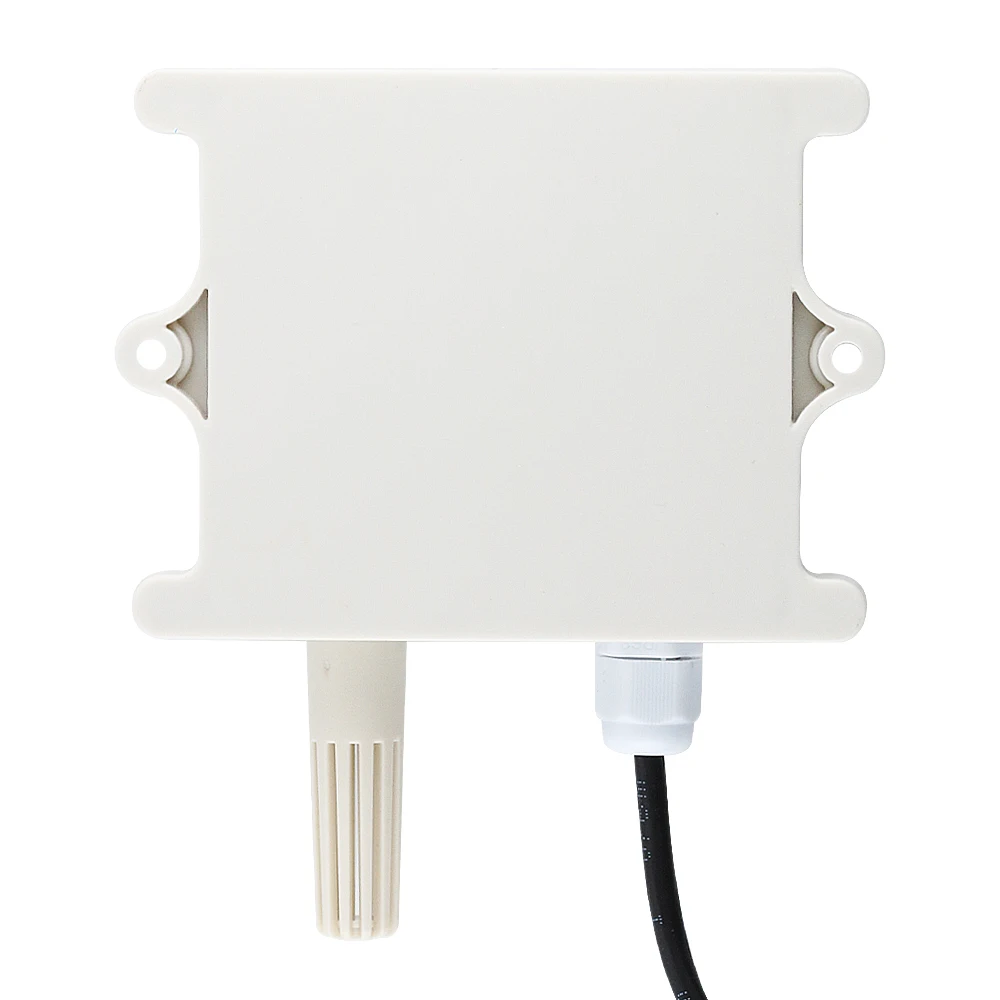

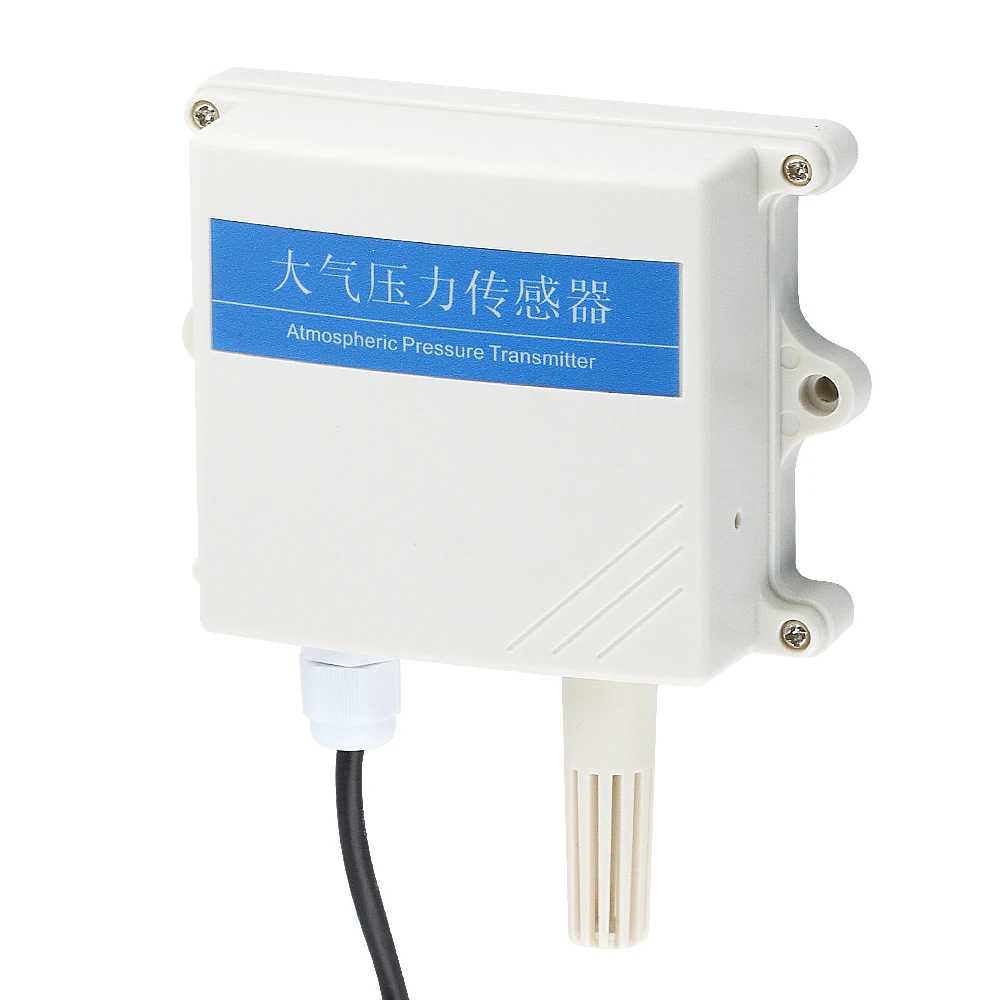

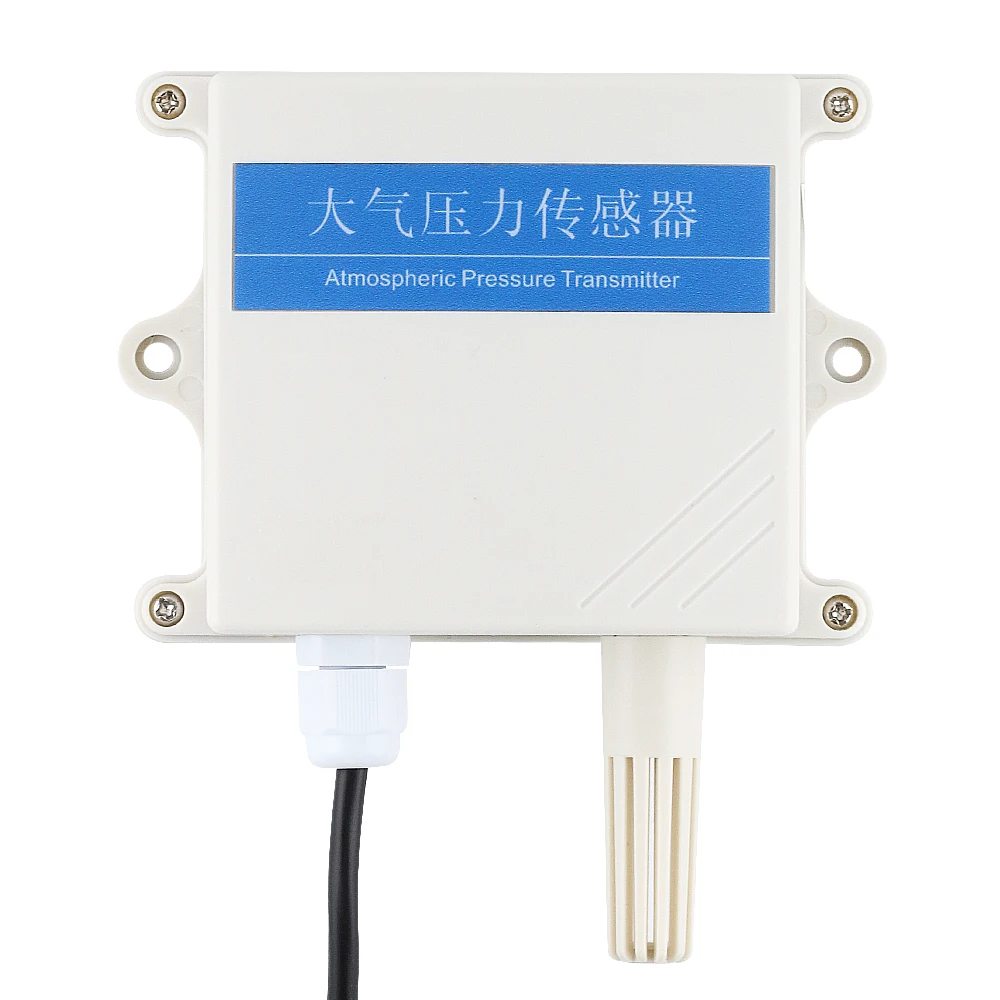

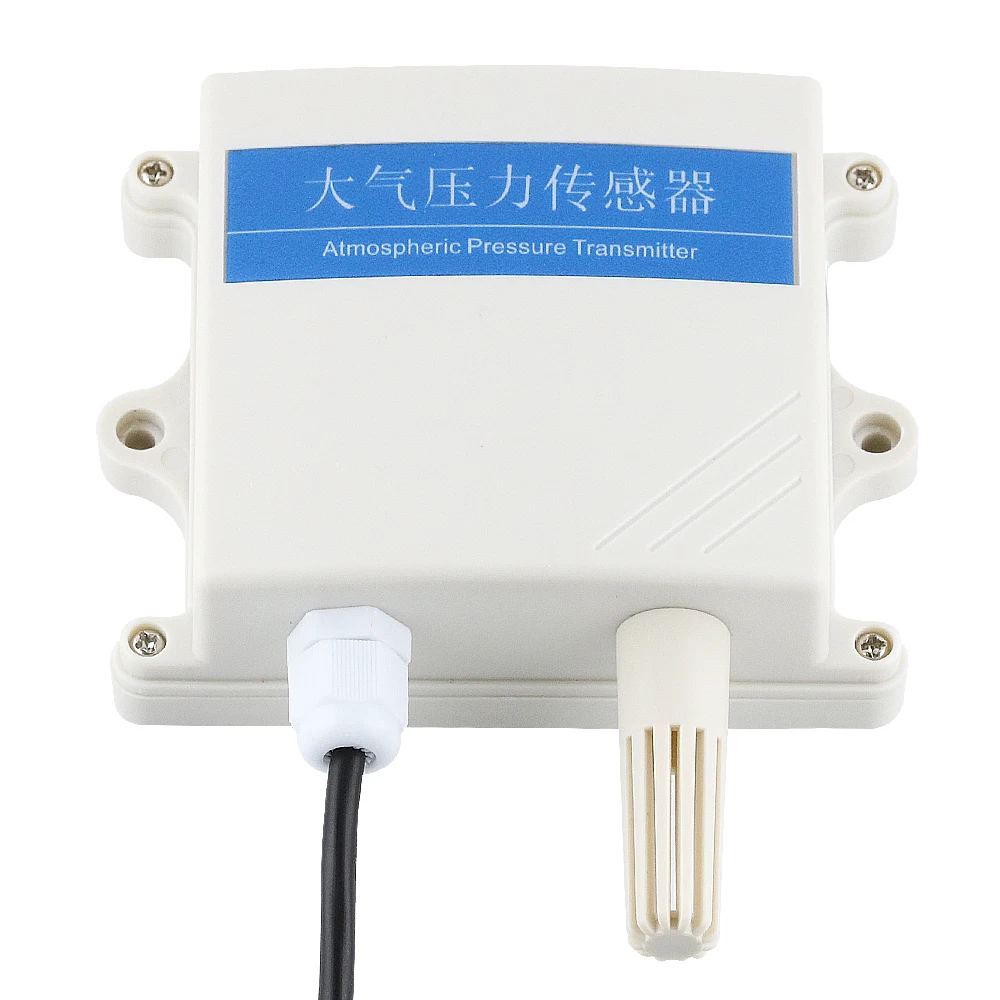

Módulo Sensor de presión atmosférica 30-110Kpa 4-20mA 0-10V RS485 Modbus RTU medida sensores de presión de aire transmisor 1M DC12-24V

Descripción general del producto

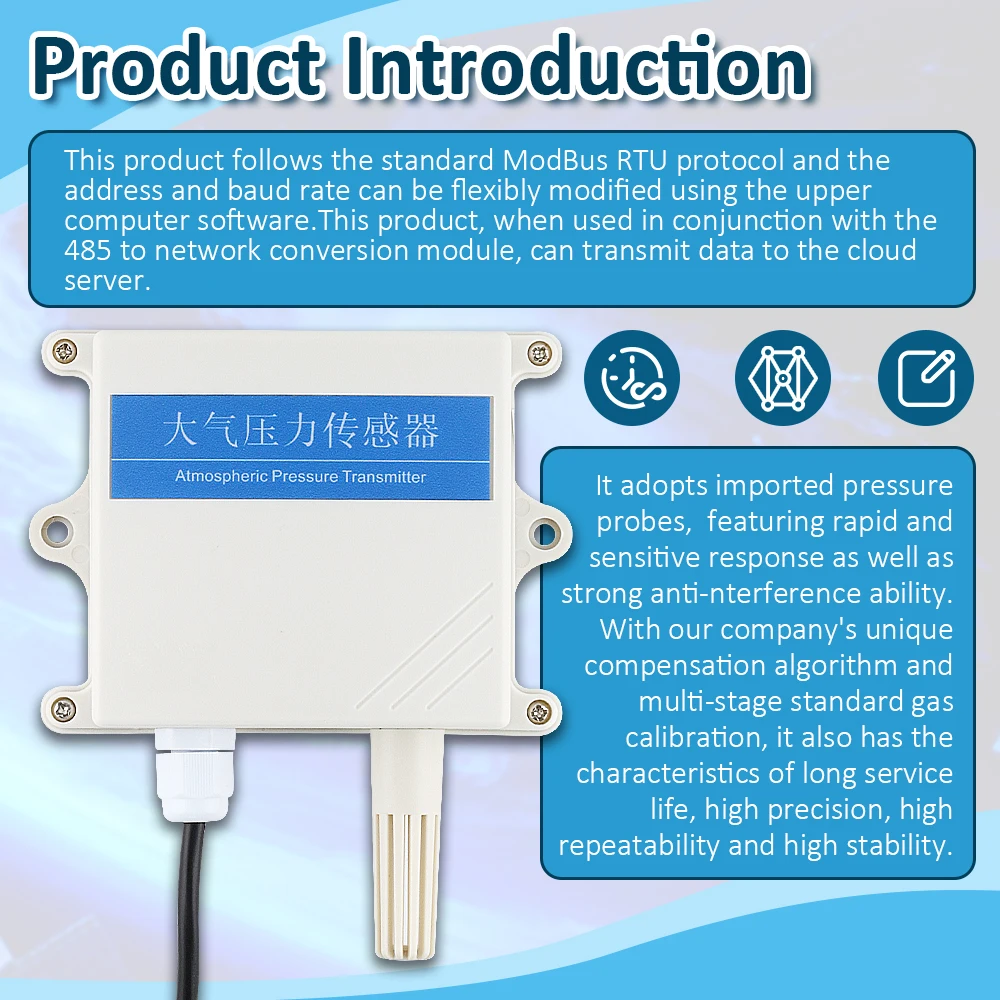

(1) Adopta sondas de presión importadas, que presentan una respuesta rápida y sensible, así como una fuerte capacidad antiinterferente.Con el algoritmo de compensación único de nuestra empresa y la calibración de gas estándar de varias etapas, también tiene las características de larga vida útil, alta precisión, alta repetibilidad y alta estabilidad.

(2) Este producto sigue el protocolo ModBus RTU estándar y la dirección y la velocidad en baudios se pueden modificar de manera flexible utilizando el software de la computadora superior.Este producto, cuando se usa junto con el módulo de conversión de red 485, puede transmitir datos al servidor en la nube.

Características funcionales

(1) Hay múltiples opciones de rango de medición disponibles, incluidos 30-110 Kpa y 26-126 Kpa.

(2) La interfaz RS485, protocolo Modbus RTU estándar, se puede transferir a módulos 485-a-4G/Ethernet.

(3) Proporcionar software de depuración de computadora superior.Los usuarios pueden modificar ellos mismos la dirección del dispositivo (rango 0 a 255), la velocidad en baudios (rango 4800 bps a 9600 bps) y el método de verificación.Además, estas configuraciones se pueden guardar después de un corte de energía.

Fuente de alimentación de trabajo

Este producto funciona con CC de amplio voltaje, con un voltaje nominal de CC de 12 V-24 V.La corriente nominal es inferior a 0,1 A y la potencia es inferior a 1 vatio.Los clientes generalmente utilizan fuentes de alimentación de 12 V o 24 V CC.En escenarios con líneas de alimentación largas, teniendo en cuenta la caída de voltaje en la línea, se recomienda utilizar una fuente de alimentación de 24 V CC.

Método de cableado

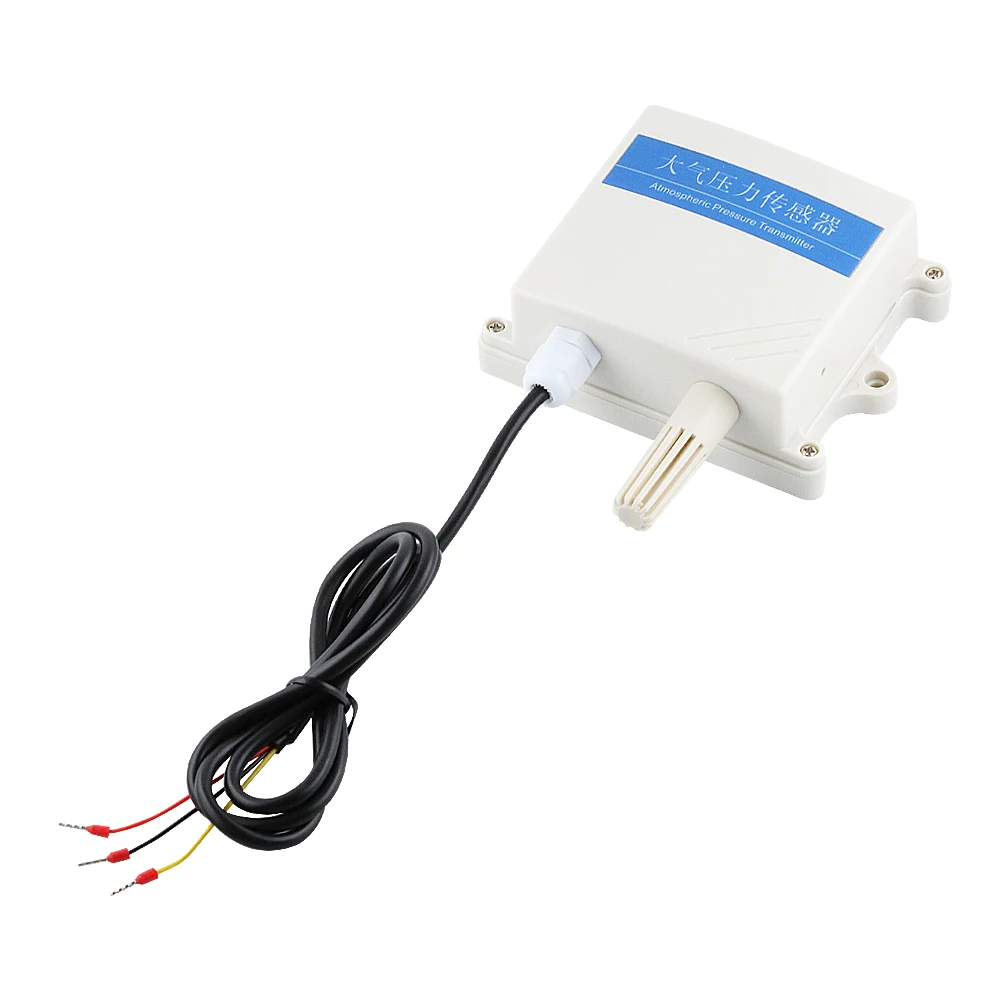

Este producto genera un cable de cuatro núcleos con un diámetro exterior de aproximadamente 5 mm y una longitud de aproximadamente 1 metro.Los colores de los cables de cuatro núcleos son rojo, negro, amarillo y verde respectivamente.

Salida RS485: Rojo - fuente de alimentación positiva, negro - fuente de alimentación negativa, amarillo -RS485 A, verde -RS485 B.

Cantidades analógicas de salida: rojo - fuente de alimentación positiva, fuente de alimentación negra - negativa, terminal de señal amarillo - positivo, terminal de señal verde - negativa.

(2) Este producto cuenta con salida RS485 y sigue el protocolo ModBus estándar.Permite conectar múltiples sensores en serie mano a mano, con un máximo de 255 sensores en serie.Cada sensor se distingue en función de la dirección del dispositivo 485.

Conecte el sensor a través de un convertidor USB a RS485.

(1) Después de la conexión, seleccione el número de puerto USB correcto.

(2) Haga clic en el software de la computadora superior para obtener automáticamente la velocidad en baudios y la dirección de comunicación, y lea la información de la dirección del dispositivo actual.

(3) Si la dirección actual del sensor es 01 y desea cambiarla a 02, ingrese 02 en la caja después de "Establecer la dirección del dispositivo" en la "Configuración de comunicación", haga clic en "Establecer dirección" y la dirección del dispositivo se cambiará a modificado 02.La dirección de comunicación predeterminada del dispositivo en fábrica es 1.

(4) Si la velocidad en baudios actual del sensor es 4800 y desea cambiarla a 9600, ingrese 9600 en la caja después de "Establecer la velocidad en baudios del dispositivo" en la sección "Configuración de comunicación", haga clic en "Establecer velocidad en baudios" y la dirección del dispositivo cambiará a 9600.La velocidad en baudios predeterminada del dispositivo en fábrica es 9600.

(5) Después de modificar la dirección de comunicación o la velocidad en baudios, apague o reinicie el dispositivo para que surta efecto.
